Thang máy, một phát minh mang tính cách mạng, đã trở thành một phần không thể thiếu trong cuộc sống hiện đại, giúp việc di chuyển giữa các tầng lầu trở nên nhanh chóng và tiện lợi. Tuy nhiên, ít ai hiểu rõ nguyên lý hoạt động phức tạp nhưng đầy khoa học đằng sau mỗi chuyến đi an toàn. Bài viết này sẽ đi sâu vào cấu tạo và cơ chế vận hành chi tiết của thang máy, giải thích cách chúng hoạt động dựa trên các nguyên tắc vật lý và kỹ thuật tiên tiến.
Chúng ta sẽ khám phá nguyên lý cân bằng lực cốt lõi, vai trò không thể thiếu của các bộ phận như đối trọng, cáp tải, máy kéo, cũng như tìm hiểu chi tiết về cấu tạo của từng bộ phận thiết yếu từ cabin, ray dẫn hướng đến hệ thống điều khiển phức tạp. Cuối cùng, bài viết sẽ mô tả quy trình vận hành mạch lạc khi thang máy nhận lệnh, để bạn có cái nhìn toàn diện về công nghệ kỳ diệu này.
Thang máy hoạt động dựa trên nguyên lý nào?
Nguyên lý hoạt động cơ bản của thang máy xoay quanh việc cân bằng và điều khiển lực để di chuyển cabin một cách hiệu quả và an toàn. Sự vận hành này chủ yếu dựa trên nguyên tắc đối trọng, giúp giảm thiểu đáng kể năng lượng cần thiết cho động cơ kéo.
Cụ thể, một hệ thống thang máy điển hình sử dụng cáp tải để kết nối cabin với một khối đối trọng. Khối đối trọng này có trọng lượng xấp xỉ bằng trọng lượng của cabin cộng với khoảng 50% tải trọng định mức. Khi cabin di chuyển lên, đối trọng di chuyển xuống, và ngược lại. Sự cân bằng lực này giúp động cơ chỉ cần bù đắp phần chênh lệch trọng lượng thực tế (trọng lượng cabin + tải trọng hiện tại – trọng lượng đối trọng), thay vì phải nâng toàn bộ trọng lượng cabin và tải trọng. Động cơ kéo, thông thường là một động cơ điện mạnh mẽ, sẽ tạo ra chuyển động bằng cách quay một pully lớn gắn liền với cáp tải.
Vai trò của đối trọng và cáp tải
Đối trọng đóng vai trò then chốt trong việc tối ưu hóa hiệu quả năng lượng và giảm tải cho động cơ, từ đó nâng cao tuổi thọ của hệ thống. Bằng cách tạo ra một lực kéo ngược chiều với cabin, đối trọng giúp động cơ hoạt động nhẹ nhàng hơn, tiêu thụ ít điện năng hơn và giảm thiểu sự hao mòn.
Cáp tải, thường được làm từ thép cường độ cao với nhiều sợi xoắn lại với nhau để tăng độ bền và khả năng chịu lực, là cầu nối vật lý không thể thiếu. Chúng có nhiệm vụ truyền lực từ máy kéo xuống cabin và đối trọng, đảm bảo cabin di chuyển theo đúng quỹ đạo được thiết kế. Số lượng và đường kính của cáp tải được tính toán cẩn thận để đảm bảo an toàn tuyệt đối ngay cả trong trường hợp có sự cố.
Có thể bạn quan tâm: Giải Mã Toàn Diện Ký Hiệu Nút Bấm Thang Máy: Hướng Dẫn Chi Tiết Từ A-z
Máy kéo (Động cơ kéo) và pully
Máy kéo, hay còn gọi là động cơ kéo, là “trái tim” của hệ thống thang máy cáp kéo. Đây là bộ phận cung cấp năng lượng chính để tạo ra lực kéo cần thiết, cho phép cabin di chuyển lên xuống theo yêu cầu. Động cơ này thường là động cơ điện xoay chiều hoặc một chiều, tùy thuộc vào công suất và yêu cầu của thang máy.
Pully, một bánh xe có rãnh xung quanh, được gắn trực tiếp vào trục quay của máy kéo. Khi máy kéo hoạt động, nó sẽ làm quay pully. Cáp tải sẽ chạy qua rãnh của pully này, và lực ma sát giữa cáp và pully sẽ truyền chuyển động, làm cho cáp di chuyển và kéo theo cabin hoặc đối trọng. Đối với các thang máy hiện đại, máy kéo thường được trang bị biến tần để điều khiển tốc độ và gia tốc một cách mượt mà, mang lại trải nghiệm di chuyển êm ái cho người sử dụng.

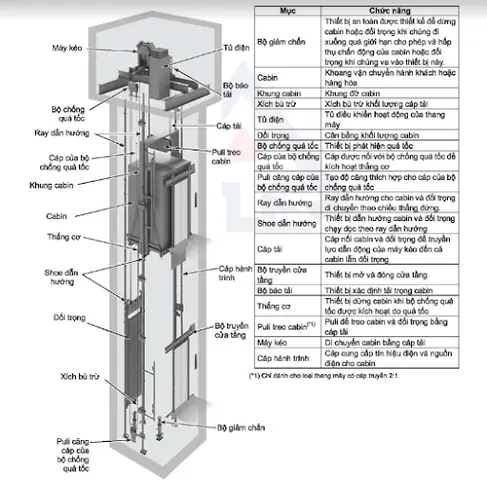

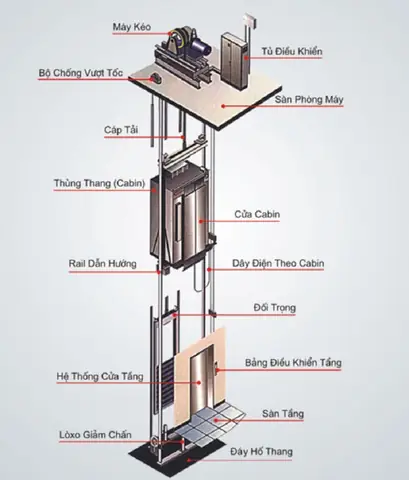

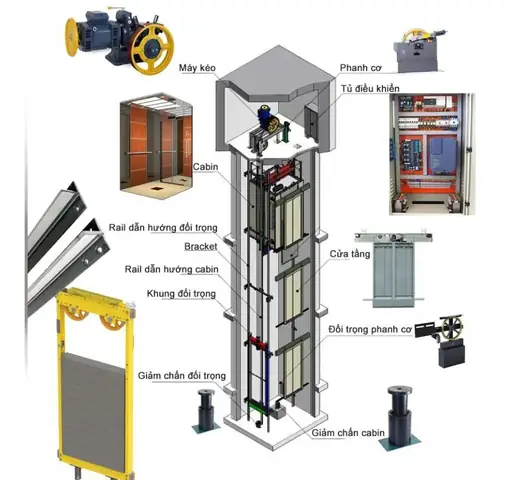

Các bộ phận cấu tạo chính của thang máy là gì?
Một hệ thống thang máy hoàn chỉnh là sự kết hợp tinh vi của nhiều bộ phận khác nhau, mỗi bộ phận đảm nhiệm một chức năng riêng biệt nhưng bổ trợ lẫn nhau để đảm bảo hoạt động an toàn và hiệu quả.
Cabin thang máy
Cabin là không gian mà hành khách hoặc hàng hóa được vận chuyển. Nó được thiết kế để đảm bảo sự thoải mái và an toàn tối đa. Các yếu tố an toàn cơ bản của cabin bao gồm cửa chắc chắn với cơ chế khóa tự động khi thang máy di chuyển, hệ thống thông gió, đèn chiếu sáng khẩn cấp, nút báo động và điện thoại liên lạc trong trường hợp khẩn cấp. Ngoài ra, cabin còn được trang bị các cảm biến như bộ báo tải để ngăn chặn quá tải.
Ray dẫn hướng
Có thể bạn quan tâm: Kích Thước Thang Máy Mini Nhỏ Nhất: Tiêu Chuẩn Lắp Đặt Cho Không Gian Hẹp
Ray dẫn hướng là hai hoặc nhiều thanh kim loại thẳng đứng được lắp đặt dọc theo giếng thang. Chức năng chính của chúng là đảm bảo cabin di chuyển theo một đường thẳng đứng duy nhất, tránh bị lắc lư hoặc lệch khỏi quỹ đạo. Ray dẫn hướng được cấu tạo bằng thép có độ bền cao và bề mặt được gia công chính xác. Trên cabin, các con lăn hoặc bánh xe đặc biệt sẽ tiếp xúc với ray dẫn hướng, giúp cabin trượt nhẹ nhàng và ổn định trong suốt quá trình di chuyển.
Tủ điện điều khiển
Tủ điện điều khiển là bộ não trung tâm của hệ thống thang máy. Đây là nơi tiếp nhận tất cả các lệnh gọi từ bên trong cabin và từ các nút bấm gọi tầng bên ngoài. Bộ điều khiển sẽ xử lý các tín hiệu này, lập trình và đưa ra các lệnh điều khiển chính xác cho động cơ, hệ thống cửa, hệ thống phanh và các bộ phận khác để thang máy di chuyển đến đúng tầng theo yêu cầu một cách hiệu quả và an toàn nhất. Các thành phần chính bên trong tủ điện bao gồm biến tần (để điều khiển tốc độ động cơ), bộ điều khiển logic lập trình (PLC), rơ-le, cầu dao, và các mạch điện tử khác.
Bộ hạn chế tốc độ (Thắng cơ) và cơ chế chống rơi
Bộ hạn chế tốc độ, thường được gọi là thắng cơ, là một thiết bị an toàn quan trọng. Nó hoạt động dựa trên nguyên lý phát hiện khi cabin di chuyển với tốc độ vượt quá giới hạn an toàn đã được cài đặt. Khi phát hiện tốc độ bất thường, bộ hạn chế tốc độ sẽ kích hoạt một cơ chế phanh. Cơ chế này thường bao gồm các má phanh hoặc kẹp sẽ bám chặt vào ray dẫn hướng, làm dừng hoặc giảm tốc độ của cabin ngay lập tức, ngăn ngừa tai nạn rơi tự do.
Bộ chống quá tốc
Bộ chống quá tốc là một hệ thống giám sát liên tục tốc độ của cabin. Nếu phát hiện bất kỳ sự cố nào khiến cabin di chuyển quá nhanh so với tốc độ cho phép, bộ này sẽ ngay lập tức cắt nguồn cung cấp điện cho động cơ và kích hoạt hệ thống phanh khẩn cấp. Đây là một lớp bảo vệ an toàn kép, hoạt động song song với bộ hạn chế tốc độ để đảm bảo an toàn tối đa cho người sử dụng.
Có thể bạn quan tâm: Kích Thước Thang Máy Mini Gia Đình: Thông Số, Lựa Chọn Diện Tích & Lắp Đặt
Bộ báo tải
Bộ báo tải là một hệ thống cảm biến được tích hợp trong sàn cabin hoặc hệ thống treo. Chức năng của nó là xác định trọng lượng thực tế của hành khách và hàng hóa bên trong cabin. Khi trọng lượng vượt quá mức tải trọng định mức an toàn cho phép, bộ báo tải sẽ gửi tín hiệu đến tủ điện điều khiển để ngăn thang máy khởi động hoặc di chuyển, đảm bảo an toàn cho cả hệ thống và người sử dụng.
Quy trình vận hành khi có lệnh di chuyển
Quy trình vận hành của thang máy khi nhận lệnh di chuyển là một chuỗi các hành động được phối hợp nhịp nhàng, từ lúc người dùng bấm nút đến khi thang máy dừng và mở cửa tại tầng đích.
Tiếp nhận lệnh gọi và lệnh từ bên trong cabin
Khi bạn bấm nút gọi thang máy ở một tầng hoặc bấm nút chọn tầng bên trong cabin, tín hiệu sẽ được gửi về tủ điện điều khiển. Bộ điều khiển sẽ ghi nhận yêu cầu này. Nếu có nhiều yêu cầu cùng lúc, hệ thống sẽ ưu tiên xử lý dựa trên thuật toán được lập trình sẵn để tối ưu hóa hiệu quả và giảm thiểu thời gian chờ.
Điều phối di chuyển của cabin
Sau khi tiếp nhận và xử lý các lệnh gọi, bộ điều khiển sẽ tính toán lộ trình di chuyển tối ưu nhất cho cabin. Thuật toán điều phối này có thể là đơn giản (chỉ di chuyển theo một hướng cho đến khi hết yêu cầu) hoặc phức tạp hơn (ví dụ như thuật toán nhóm lệnh gọi theo hướng di chuyển) để giảm thiểu số lần dừng, tiết kiệm năng lượng và thời gian chờ đợi của hành khách. Động cơ kéo sẽ được kích hoạt để di chuyển cabin đến tầng tiếp theo trong lộ trình.
Có thể bạn quan tâm: Hướng Dẫn Sử Dụng Thang Máy An Toàn Và Đúng Cách
Dừng tầng và mở cửa
Khi cabin di chuyển đến tầng đích theo lệnh, hệ thống sẽ kích hoạt cơ chế dừng tầng. Các cảm biến sẽ xác định vị trí chính xác của cabin, đồng thời tín hiệu sẽ được gửi đến bộ điều khiển để giảm tốc độ và dừng hẳn cabin lại ở vị trí lý tưởng. Sau khi cabin dừng hoàn toàn, hệ thống cửa sẽ tự động mở ra một cách an toàn. Khi cửa mở hết, thang máy sẽ ở trạng thái chờ cho đến khi cửa đóng lại và nhận lệnh di chuyển tiếp theo.
Các loại thang máy và sự khác biệt trong nguyên lý hoạt động
Mặc dù nguyên lý cơ bản của thang máy thường xoay quanh việc nâng hạ một cabin, nhưng có nhiều loại thang máy khác nhau với cơ chế hoạt động và cấu tạo riêng biệt, phục vụ cho các nhu cầu và ứng dụng đa dạng.
Thang máy cáp kéo (Traction Elevator)
Đây là loại thang máy phổ biến nhất trong các tòa nhà cao tầng. Nguyên lý hoạt động của chúng dựa trên sự cân bằng lực giữa cabin và đối trọng thông qua hệ thống cáp thép và máy kéo. Có hai loại máy kéo chính: có hộp số (sử dụng hộp giảm tốc để tăng mô-men xoắn) và không hộp số (động cơ quay trực tiếp vào pully). Cả hai loại đều tận dụng ma sát giữa cáp và pully để tạo ra chuyển động.
Thang máy thủy lực (Hydraulic Elevator)
Thang máy thủy lực hoạt động bằng cách sử dụng một hệ thống bơm dầu để đẩy một piston di chuyển trong xi-lanh. Khi bơm dầu hoạt động, dầu được bơm vào xi-lanh, làm piston và cabin gắn liền với nó di chuyển lên. Để cabin đi xuống, van xả sẽ mở ra, cho phép dầu từ từ chảy ngược lại vào bình chứa, làm piston di chuyển xuống dưới. Loại thang máy này thường được sử dụng cho các tòa nhà thấp tầng, có tải trọng lớn và không yêu cầu tốc độ cao.
Thang máy trục vít
Thang máy trục vít, thường thấy ở các dòng thang máy gia đình nhỏ gọn hoặc thang máy dành cho người khuyết tật, sử dụng một động cơ điện để quay một trục vít lớn. Một đai ốc sẽ di chuyển dọc theo trục vít này khi nó quay, từ đó kéo theo cabin lên hoặc hạ xuống. Cơ chế này đơn giản, an toàn và không yêu cầu giếng thang quá sâu.
Thang máy chân không
Thang máy chân không là một thiết kế khá độc đáo, thường không sử dụng cáp, đối trọng hay máy kéo truyền thống. Chúng thường bao gồm một cabin hình trụ kín khí và một hệ thống pít-tông, hoạt động dựa trên sự chênh lệch áp suất không khí. Bằng cách tạo ra áp suất thấp hơn ở phía trên hoặc dưới cabin, thang máy có thể di chuyển lên hoặc xuống. Loại thang máy này mang lại vẻ ngoài hiện đại và thường được lắp đặt trong các không gian yêu cầu tính thẩm mỹ cao.
Thang máy gia đình và sự tối ưu hóa nguyên lý
Thang máy gia đình thường được thiết kế để tập trung vào sự tiện lợi, nhỏ gọn và an toàn cho người sử dụng cá nhân. Nguyên lý hoạt động có thể tương tự như các loại thang máy lớn hơn (ví dụ thang máy cáp kéo nhỏ hoặc thang máy thủy lực), nhưng các bộ phận thường được tối giản hóa hoặc tích hợp thêm các tính năng thông minh. Ví dụ, nhiều thang máy gia đình hiện đại có thể hoạt động bằng nguồn điện gia đình thông thường, sử dụng hệ thống điều khiển thân thiện hơn, và được ưu tiên thiết kế để lắp đặt dễ dàng trong không gian nhà ở mà không yêu cầu công trình quá phức tạp.
