Trong kiến trúc và kỹ thuật thang máy hiện đại, việc tối ưu hóa không gian là yếu tố then chốt. Thang máy không phòng máy nổi lên như một giải pháp hiệu quả, mang lại nhiều lợi ích về diện tích và thẩm mỹ. Tuy nhiên, để lắp đặt thành công loại thang máy này, việc hiểu rõ về các thông số kỹ thuật là vô cùng quan trọng, trong đó OH – chiều cao khoảng trống phía trên cabin – đóng vai trò cốt lõi.
Bài viết này sẽ đi sâu vào khái niệm OH trong thang máy không phòng máy, hướng dẫn cách đo lường chính xác, phân tích các kích thước tiêu chuẩn và lý tưởng, đồng thời làm sáng tỏ tầm quan trọng không thể phủ nhận của OH trong suốt quá trình thiết kế và lắp đặt. Chúng tôi cũng sẽ đề cập đến các yếu tố bổ sung cần lưu ý để đảm bảo công trình thang máy của bạn vận hành an toàn và hiệu quả nhất.
OH Thang Máy Không Phòng Máy Là Gì?
OH, viết tắt của Overhead, trong bối cảnh thang máy không phòng máy, chỉ khoảng không gian trống tính từ sàn hoàn thiện của tầng trên cùng đến trần của giếng thang. Đây là một trong những thông số kỹ thuật quan trọng nhất, quyết định đến khả năng lắp đặt và vận hành an toàn của thang máy, đặc biệt khi không có phòng máy riêng biệt để chứa các bộ phận cơ khí.

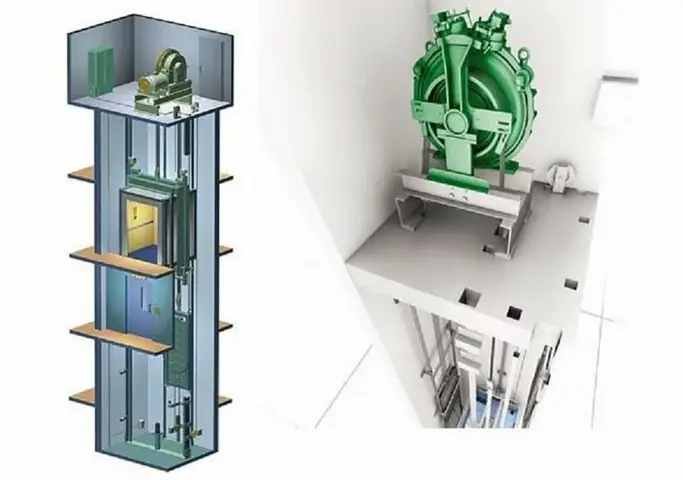

So với thang máy có phòng máy truyền thống, nơi các thiết bị như động cơ, bộ điều khiển được đặt trong một không gian riêng biệt phía trên hoặc bên cạnh giếng thang, thang máy không phòng máy yêu cầu tất cả các bộ phận này phải được tích hợp gọn gàng vào trong giếng thang hoặc bố trí một cách khéo léo. Điều này đặt ra yêu cầu cao hơn về việc tính toán và tận dụng khoảng không gian OH.
Định Nghĩa OH Thang Máy Không Phòng Máy

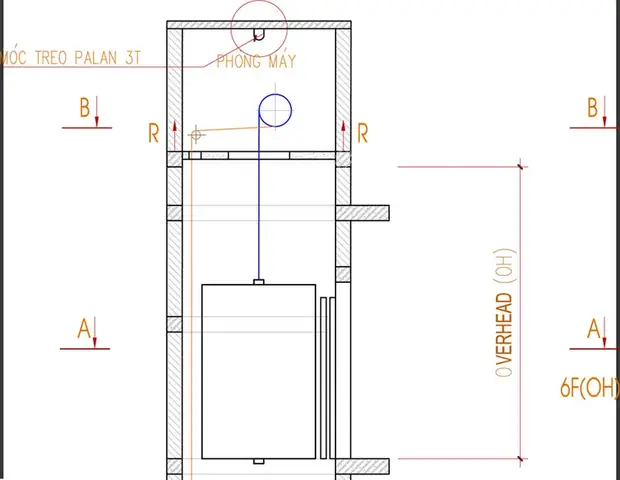

OH là viết tắt của từ tiếng Anh “Overhead”, có nghĩa là “khoảng không phía trên” hoặc “phần phía trên”. Trong ngành thang máy, cụ thể là thang máy không phòng máy, OH được định nghĩa là khoảng cách thẳng đứng từ mặt sàn hoàn thiện của tầng cao nhất mà thang máy phục vụ cho đến điểm cao nhất của kết cấu giếng thang hoặc mép trên cùng của ray dẫn hướng.

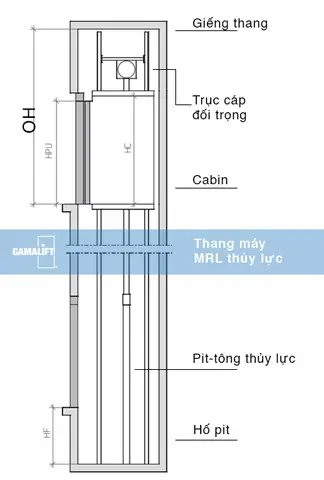

Việc hình dung OH có thể trở nên trực quan hơn nếu tưởng tượng cabin thang máy đang dừng ở tầng trên cùng. OH chính là phần không gian còn lại phía trên đỉnh cabin cho đến trần hố thang. Khoảng không này là nơi chứa các bộ phận quan trọng như puly dẫn động (đối với thang kéo), bộ giảm chấn, các hệ thống cáp treo, và các thiết bị an toàn khác.
Có thể bạn quan tâm: Nồi Lẩu Điện Thang Máy Kangaroo: So Sánh Các Mẫu, Tính Năng Nổi Bật & Kinh Nghiệm Chọn Mua
Các Yếu Tố Ảnh Hưởng Đến Kích Thước OH
Kích thước OH không phải là một con số cố định mà phụ thuộc vào nhiều thông số kỹ thuật và yêu cầu thiết kế cụ thể của từng loại thang máy. Các yếu tố quan trọng nhất bao gồm hành trình cabin (khoảng cách di chuyển tối đa của cabin từ tầng thấp nhất đến tầng cao nhất), dung sai lắp đặt cho phép, cũng như cấu tạo của hệ thống truyền động và an toàn.
Đo đạc chính xác kích thước OH là bước không thể thiếu trong giai đoạn thiết kế kiến trúc và lên bản vẽ kỹ thuật. Sai số dù nhỏ trong việc đo đạc OH có thể dẫn đến việc không đủ không gian lắp đặt thiết bị, gây khó khăn trong quá trình thi công, ảnh hưởng đến tính an toàn và khả năng vận hành sau này, hoặc thậm chí yêu cầu phải điều chỉnh lại thiết kế công trình.

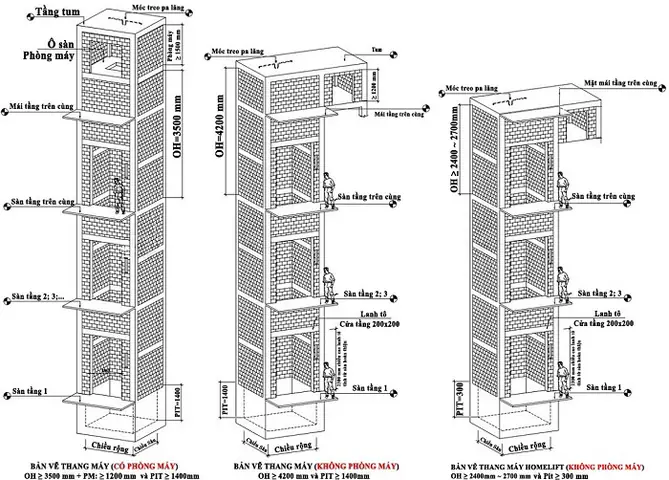

Kích Thước OH Tiêu Chuẩn Cho Thang Máy Không Phòng Máy
Việc xác định kích thước OH tiêu chuẩn cho thang máy không phòng máy phụ thuộc vào nhiều yếu tố, bao gồm tải trọng, tốc độ, loại hình thang máy và tiêu chuẩn quốc tế hoặc quốc gia áp dụng. Tuy nhiên, có những khoảng OH phổ biến được khuyến nghị để đảm bảo sự cân bằng giữa hiệu quả sử dụng không gian và yêu cầu kỹ thuật.
Các khoảng OH này thường được phân loại dựa trên tải trọng của thang máy. Thang máy có tải trọng nhỏ hơn, thường dùng cho gia đình hoặc các công trình ít người qua lại, có thể yêu cầu OH thấp hơn so với thang máy tải trọng lớn hơn, dùng cho các tòa nhà thương mại hoặc chung cư.
Kích Thước OH Tối Thiểu Cần Thiết
Có thể bạn quan tâm: Nút Nhấn Thang Máy Hàn Quốc: Mẫu Mã, Đặc Điểm & Nơi Mua Uy Tín
Kích thước OH tối thiểu cần thiết là khoảng không gian thấp nhất mà một loại thang máy không phòng máy cụ thể yêu cầu để có thể lắp đặt và vận hành an toàn. Đối với thang máy gia đình hoặc thang tải trọng nhỏ, OH có thể dao động từ khoảng 1.800 mm đến 2.500 mm, tùy thuộc vào thiết kế cụ thể của nhà sản xuất.
Để tính toán OH tối thiểu, cần xem xét kỹ lưỡng các bộ phận kỹ thuật sẽ được bố trí phía trên cabin. Điều này bao gồm không gian cho động cơ kéo (nếu đặt trên đỉnh giếng thang), bộ hãm an toàn, các hệ thống cáp, puly, và cả không gian cần thiết cho kỹ thuật viên tiếp cận khi bảo trì hoặc sửa chữa khẩn cấp. Việc tuân thủ giới hạn OH tối thiểu là bắt buộc để đảm bảo thang máy hoạt động đúng theo tiêu chuẩn an toàn.
Khoảng OH Lý Tưởng Cho Lắp Đặt Tối Ưu
Khoảng OH lý tưởng thường lớn hơn mức tối thiểu cho phép. Việc có một khoảng OH dư thừa mang lại nhiều lợi ích quan trọng. Đầu tiên, nó giúp cho quá trình lắp đặt diễn ra thuận lợi hơn, giảm thiểu rủi ro va chạm giữa các bộ phận trong quá trình đưa vào vị trí.
Quan trọng hơn, OH dư thừa tạo điều kiện thuận lợi cho việc bảo trì định kỳ và sửa chữa khi cần thiết. Kỹ thuật viên có đủ không gian để làm việc, kiểm tra, thay thế các bộ phận mà không gặp nhiều khó khăn, từ đó nâng cao tuổi thọ và độ tin cậy của thang máy. Các con số OH được xem là lý tưởng thường cộng thêm khoảng 200 mm đến 500 mm so với OH tối thiểu, tạo sự cân bằng tối ưu giữa việc tiết kiệm không gian kiến trúc và đảm bảo các yêu cầu kỹ thuật, bảo trì.
Tầm Quan Trọng Của OH Trong Thiết Kế & Lắp Đặt Thang Máy Không Phòng Máy
OH là một yếu tố then chốt trong việc thiết kế và lắp đặt thang máy không phòng máy, ảnh hưởng trực tiếp đến sự thành công của toàn bộ dự án. Nếu kích thước OH không được tính toán hoặc thực hiện đúng quy cách, nó có thể gây ra hàng loạt vấn đề nghiêm trọng, từ kỹ thuật đến an toàn.
Có thể bạn quan tâm: Tuyển Dụng & Tìm Hiểu Chi Tiết Về Nghề Nhân Viên Lắp Đặt Thang Máy
Việc OH không đủ hoặc sai quy cách sẽ buộc các nhà thiết kế và kỹ thuật viên phải tìm cách “lách luật”, điều chỉnh thiết bị không đúng tiêu chuẩn, hoặc thậm chí phải sửa đổi kết cấu công trình, gây tốn kém và ảnh hưởng đến tiến độ.
Ảnh Hưởng Đến Việc Lựa Chọn Loại Thang Máy
Kích thước OH của công trình có vai trò quyết định trong việc lựa chọn loại thang máy không phòng máy phù hợp. Mỗi loại thang máy, ví dụ như thang kéo với puly và động cơ đặt phía trên, hay thang thủy lực với hệ thống xi lanh đặt ở dưới, sẽ có những yêu cầu khác nhau về không gian OH.
Ví dụ, một số mẫu thang máy không phòng máy sử dụng hệ thống truyền động bằng dây đai hoặc dây cáp có thể đòi hỏi OH lớn hơn để chứa các bộ phận này. Ngược lại, các thiết kế mới hơn, tối ưu hóa không gian hơn, có thể cho phép sử dụng OH nhỏ hơn. Do đó, trước khi lựa chọn model thang máy, việc khảo sát và xác định chính xác OH sẵn có của tòa nhà là bước đầu tiên và quan trọng nhất.
Đảm Bảo An Toàn & Vận Hành Hiệu Quả
Khoảng OH đủ lớn không chỉ giúp lắp đặt các bộ phận cơ khí mà còn ảnh hưởng trực tiếp đến không gian làm việc của kỹ thuật viên bảo trì. Khi có đủ khoảng trống phía trên, kỹ thuật viên có thể dễ dàng tiếp cận các thiết bị, thực hiện các công việc kiểm tra, tra dầu, siết ốc, hoặc thay thế các bộ phận bị hao mòn mà không phải đối mặt với không gian chật hẹp, nguy hiểm.
Liên hệ với các bộ phận an toàn của thang máy, OH có vai trò đảm bảo các hệ thống như bộ hãm an toàn (overspeed governor, safeties), hệ thống giảm chấn (buffer) có đủ không gian để hoạt động hiệu quả khi có sự cố. Một OH không đủ có thể làm giảm khả năng hoạt động của các thiết bị an toàn này, đe dọa trực tiếp đến sự an toàn của người sử dụng thang máy.
Có thể bạn quan tâm: Nhân Viên Bảo Trì Thang Máy: Nhiệm Vụ, Lương, Tuyển Dụng & Cơ Hội Nghề Nghiệp
Các Yếu Tố Cần Lưu Ý Khi Thiết Kế Hố Thang Cho OH Thang Máy Không Phòng Máy
Bên cạnh OH, còn có nhiều yếu tố kỹ thuật khác trong thiết kế hố thang đóng vai trò quan trọng, ảnh hưởng đến tính khả thi và hiệu quả của việc lắp đặt thang máy không phòng máy. Việc hiểu rõ và tính toán cân đối các yếu tố này sẽ giúp tránh những sai sót tốn kém trong quá trình xây dựng và vận hành.
Chiều Sâu Hố Pit (Underslung)
Chiều sâu hố pit (Underslung) là khoảng không gian trống phía dưới cùng của giếng thang, tính từ mặt sàn hoàn thiện tầng trệt (tầng thấp nhất) cho đến đáy hố pit. Hố pit có vai trò chứa các bộ phận như bộ giảm chấn, hệ thống ray dẫn hướng dưới cùng, và các bộ phận cơ khí khác.
Mối liên hệ giữa chiều sâu hố pit và OH là khá mật thiết trong việc cân đối không gian của giếng thang. Một hố pit quá sâu có thể làm giảm chiều cao hữu dụng của giếng thang, ảnh hưởng đến OH cần thiết. Ngược lại, một hố pit nông có thể không đủ chỗ cho các thiết bị an toàn phía dưới. Các giá trị tham khảo cho chiều sâu hố pit thường dao động từ 1.200 mm đến 2.000 mm, tùy thuộc vào loại thang máy và tiêu chuẩn an toàn.
Chiều Cao Tầng Trên Cùng (Headroom)
Headroom, hay chiều cao tầng trên cùng, thường bị nhầm lẫn với OH. Tuy nhiên, Headroom là khoảng cách từ sàn hoàn thiện tầng trên cùng đến trần bê tông của tầng đó (hay trần công trình), không bao gồm OH kỹ thuật của thang máy. OH là phần không gian phía trên cabin thang máy cho đến trần hố thang thực tế, nơi đặt các thiết bị.
Các yêu cầu về Headroom trong thiết kế thang máy không phòng máy liên quan đến việc đảm bảo có đủ không gian cho các hệ thống cơ khí của thang máy được bố trí ở phía trên. Mặc dù OH là thông số kỹ thuật của thang máy, Headroom là yếu tố kiến trúc của tòa nhà, và sự tương tác giữa hai yếu tố này là rất quan trọng.
Lựa Chọn Động Cơ Kéo & Tủ Điều Khiển
Trong thang máy không phòng máy, động cơ kéo và tủ điều khiển thường được tích hợp một cách thông minh để tiết kiệm không gian. Động cơ kéo có thể được đặt phía trên đỉnh giếng thang (nhưng không chiếm toàn bộ OH) hoặc tích hợp vào khung dẫn cabin. Tủ điều khiển thường được bố trí ở vị trí gọn gàng, có thể là trong khung cửa tầng hoặc một hốc tường nhỏ gần đó, tránh chiếm dụng không gian giếng thang.
Ảnh hưởng của vị trí các bộ phận này đến yêu cầu về OH là việc chúng cần được thiết kế với kích thước và cách bố trí sao cho phù hợp với không gian OH có sẵn. Các nhà sản xuất thang máy không phòng máy luôn nỗ lực tối ưu hóa thiết kế để giảm thiểu yêu cầu về OH, cho phép lắp đặt trên nhiều loại công trình khác nhau.
So Sánh Thang Máy Không Phòng Máy Với Thang Máy Có Phòng Máy
Điểm khác biệt cốt lõi giữa thang máy không phòng máy và thang máy có phòng máy nằm ở vị trí lắp đặt các thiết bị chính. Thang máy có phòng máy yêu cầu một không gian riêng biệt (phòng máy) cho động cơ, bộ điều khiển, puly, biến tần, v.v. trong khi thang máy không phòng máy tích hợp hoặc bố trí các bộ phận này một cách linh hoạt hơn, giảm thiểu hoặc loại bỏ hoàn toàn nhu cầu về phòng máy.
Về OH, thang máy không phòng máy thường đòi hỏi một khoảng OH nhất định để chứa các bộ phận cơ khí, trong khi thang máy có phòng máy có thể không cần OH quá lớn vì thiết bị đã được dồn vào phòng máy. Lựa chọn giữa hai loại này phụ thuộc vào yêu cầu không gian, kiến trúc công trình, chi phí và sở thích thẩm mỹ của chủ đầu tư. Thang máy không phòng máy mang lại lợi ích về diện tích, tạo sự liền mạch cho kiến trúc, nhưng có thể đòi hỏi OH và hố pit có chiều sâu nhất định.
