OH (Overhead) thang máy là khoảng không gian trống tính từ mặt sàn tầng trên cùng đến trần hố thang hoặc sàn phòng máy. Đây là yếu tố kỹ thuật cốt lõi, quyết định trực tiếp đến khả năng vận hành an toàn, hiệu quả và sự thuận tiện trong bảo trì, sửa chữa của thang máy.
Bài viết này sẽ đi sâu vào định nghĩa OH thang máy, cách tính toán chiều cao cần thiết, tầm quan trọng của nó đối với hoạt động thang máy, các tiêu chuẩn liên quan và những lưu ý khi thiết kế.
OH Thang Máy là gì và vai trò của nó trong cấu trúc hố thang?

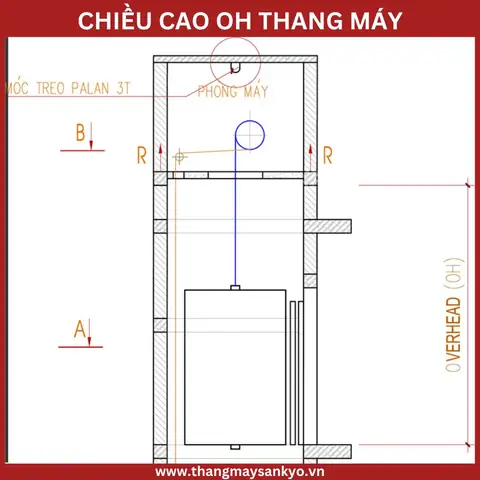

OH thang máy, hay còn gọi là chiều cao khoảng không phía trên (Overhead), là khoảng không gian trống thẳng đứng đo từ mặt sàn của tầng trên cùng mà thang máy phục vụ, lên đến trần hố thang hoặc sàn phòng máy (nơi đặt máy kéo đối với thang có phòng máy). Đây không chỉ là một phần của cấu trúc hố thang mà còn là yếu tố kỹ thuật quan trọng, ảnh hưởng trực tiếp đến sự an toàn, hiệu suất hoạt động và tuổi thọ của thang máy. Chiều cao OH đảm bảo đủ không gian cho các thiết bị thang máy, đặc biệt là máy kéo, hệ thống ray dẫn hướng, cáp tải, và các bộ phận an toàn, cho phép chúng hoạt động trong giới hạn cho phép và giảm thiểu rủi ro va chạm.
OH thang máy được tính như thế nào?
Việc tính toán chiều cao OH thang máy đòi hỏi sự chính xác và tuân thủ các tiêu chuẩn kỹ thuật. Về cơ bản, OH được đo từ mặt sàn hoàn thiện của tầng cao nhất mà thang máy dừng đến điểm cao nhất của kết cấu trần hố thang hoặc sàn phòng máy phía trên.
Đối với thang máy có phòng máy, OH sẽ được tính từ mặt sàn tầng trên cùng đến sàn của phòng máy. Trong trường hợp này, phòng máy là không gian chứa các thiết bị điều khiển và máy kéo, do đó khoảng cách này phải đủ lớn để chứa toàn bộ thiết bị và cho phép kỹ thuật viên thao tác. Ngược lại, với thang máy không phòng máy (MRL – Machine Room Less), OH sẽ được tính từ mặt sàn tầng trên cùng đến điểm cao nhất của giếng thang, nơi thường là vị trí của móc treo cáp hoặc đầu trên của khung dẫn hướng cabin và đối trọng. Việc xác định chính xác chiều cao này là bước đầu tiên và quan trọng nhất trong việc thiết kế hố thang.
Tầm quan trọng của chiều cao OH đối với hoạt động thang máy
Có thể bạn quan tâm: Nóc Cabin Thang Máy Là Gì? Cấu Tạo Và Vai Trò Quan Trọng
Chiều cao OH đủ tiêu chuẩn đóng vai trò then chốt, đảm bảo cho thang máy có thể hoạt động một cách trơn tru, an toàn và hiệu quả trong suốt vòng đời sử dụng. Một OH đủ lớn cho phép bố trí hợp lý các bộ phận cơ khí và điện tử quan trọng, từ đó tối ưu hóa hiệu suất hoạt động.
OH ảnh hưởng trực tiếp đến việc lắp đặt máy kéo – “trái tim” của thang máy, các ray dẫn hướng cabin và đối trọng, cũng như hệ thống cáp tải và các thiết bị an toàn. Nếu OH quá thấp, các bộ phận này có thể bị hạn chế về không gian lắp đặt, dẫn đến hoạt động kém hiệu quả, dễ gây tiếng ồn, rung lắc và tiềm ẩn nguy cơ an toàn. Ngược lại, một OH lý tưởng sẽ tạo điều kiện cho các bộ phận này được lắp đặt chính xác, căn chỉnh tối ưu, giúp thang máy di chuyển êm ái, dừng tầng chính xác và hoạt động bền bỉ theo thời gian, đồng thời giảm thiểu tối đa các sự cố phát sinh.
Yêu cầu về chiều cao OH thang máy theo tiêu chuẩn và quy định
Việc đảm bảo chiều cao OH thang máy đạt mức tiêu chuẩn không chỉ là yêu cầu kỹ thuật mà còn là quy định pháp lý, nhằm bảo vệ an toàn cho người sử dụng và tạo điều kiện thuận lợi cho công tác bảo trì. Các tiêu chuẩn này có thể khác nhau tùy thuộc vào quốc gia và loại hình thang máy, nhưng mục tiêu chung là đảm bảo không gian đủ rộng rãi cho hoạt động an toàn và bảo trì hiệu quả.
Tại Việt Nam, các quy định về chiều cao OH thường tuân theo các tiêu chuẩn quốc tế, với các yêu cầu tối thiểu phổ biến. Ví dụ, đối với nhiều loại thang máy, chiều cao OH tối thiểu có thể là 3.8 mét, nhưng con số này có thể thay đổi tùy thuộc vào công nghệ, tải trọng và tốc độ của thang máy.
Chiều cao OH tiêu chuẩn cho thang máy có phòng máy
Đối với các hệ thống thang máy truyền thống, việc có phòng máy riêng biệt yêu cầu một khoảng cách nhất định từ sàn tầng trên cùng đến sàn phòng máy. Chiều cao OH tiêu chuẩn cho thang máy có phòng máy thường được xác định dựa trên kích thước của máy kéo, các thiết bị điều khiển và không gian cần thiết để kỹ thuật viên tiếp cận, làm việc.
Có thể bạn quan tâm: Thang Máy Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Các Loại Phổ Biến
Khoảng cách này thường bao gồm chiều cao của máy kéo cộng với không gian cần thiết để tháo lắp, bảo dưỡng, cộng thêm khoảng trống an toàn. Thông thường, chiều cao từ sàn tầng trên cùng lên đến sàn phòng máy có thể dao động từ 3.8 mét trở lên, tùy thuộc vào loại máy kéo (ví dụ: máy kéo chậm tốc độ thấp, máy kéo tốc độ cao) và các thiết bị đi kèm khác.
Chiều cao OH tối thiểu cho thang máy không phòng máy
Thang máy không phòng máy (MRL) là giải pháp tiết kiệm không gian, nơi máy kéo và tủ điều khiển được tích hợp gọn gàng vào trong lòng giếng thang hoặc trên đỉnh giếng. Tuy nhiên, ngay cả với loại hình này, yêu cầu về chiều cao OH vẫn rất quan trọng.
Đối với thang máy không phòng máy, chiều cao OH tối thiểu được tính từ sàn tầng trên cùng đến điểm cao nhất của giếng thang. Khoảng cách này cần đủ lớn để chứa phần đỉnh của cabin thang máy khi nó di chuyển lên vị trí cao nhất, bao gồm cả không gian cho móc treo cáp, hệ thống giảm chấn và các cơ cấu an toàn. Mặc dù không cần không gian cho phòng máy riêng biệt, OH tối thiểu cho thang MRL cũng cần đáp ứng các tiêu chuẩn an toàn và kỹ thuật nhất định, thường vào khoảng 2.8 – 3.5 mét hoặc cao hơn, tùy thuộc vào thiết kế cụ thể của nhà sản xuất.
Tại sao chiều cao OH lại cần phải đủ lớn?
Việc đảm bảo chiều cao OH thang máy đủ lớn không chỉ là tuân thủ quy định mà còn mang lại những lợi ích thiết thực về mặt vận hành và bảo trì. Đây là yếu tố then chốt giúp thang máy hoạt động ổn định, an toàn và giảm thiểu các chi phí phát sinh trong quá trình sử dụng.
Một OH có kích thước phù hợp sẽ đảm bảo đủ không gian cho các hệ thống an toàn, giúp thang máy phản ứng hiệu quả trong các tình huống khẩn cấp. Đồng thời, không gian này còn là điều kiện tiên quyết để các kỹ thuật viên có thể tiếp cận, kiểm tra và sửa chữa các bộ phận của thang máy một cách dễ dàng, giảm thiểu thời gian dừng máy và chi phí nhân công.
Có thể bạn quan tâm: Bo Mạch Thang Máy Là Gì? Cấu Tạo, Chức Năng & Cách Chọn Mua
Đảm bảo an toàn kỹ thuật khi thang máy hoạt động
Chiều cao OH đóng vai trò quan trọng trong việc đảm bảo an toàn kỹ thuật cho thang máy. Không gian phía trên cabin và đối trọng khi di chuyển đến điểm dừng trên cùng cần đủ lớn để chứa các hệ thống an toàn, đặc biệt là hệ thống giảm chấn (buffer).
Hệ thống giảm chấn thường được đặt ở đáy hố thang để hấp thụ năng lượng khi cabin hoặc đối trọng di chuyển quá giới hạn cho phép và va chạm. Tuy nhiên, trong một số trường hợp, các cơ cấu an toàn khác cũng có thể được tích hợp ở phần đỉnh của giếng thang hoặc cabin. OH đủ lớn cho phép các bộ phận này hoạt động hiệu quả, hấp thụ lực tác động, ngăn chặn va đập mạnh và giảm thiểu nguy cơ gây tổn thương cho người ngồi trong cabin hoặc hư hỏng thiết bị, từ đó đảm bảo an toàn tuyệt đối cho người sử dụng.
Thuận tiện cho quá trình bảo trì và sửa chữa
Không gian OH đủ lớn mang lại sự thuận tiện đáng kể cho đội ngũ kỹ thuật viên trong quá trình bảo trì định kỳ và sửa chữa đột xuất. Khi OH có khoảng trống cần thiết, kỹ thuật viên có thể dễ dàng tiếp cận các bộ phận quan trọng ở đầu trên của hành trình thang máy.
Việc tiếp cận hai đầu hành trình của thang máy, bao gồm cả đỉnh giếng thang, là yếu tố then chốt. Với OH đủ rộng, kỹ thuật viên có thể đứng hoặc làm việc thoải mái để kiểm tra tình trạng của máy kéo, hệ thống điều khiển, cáp tải, các bộ phận an toàn trên cabin, ray dẫn hướng, và thực hiện các công việc căn chỉnh, bôi trơn, thay thế phụ tùng. Điều này không chỉ giúp rút ngắn thời gian sửa chữa, giảm thiểu gián đoạn hoạt động của thang máy mà còn đảm bảo các công việc bảo trì được thực hiện một cách toàn diện và chính xác, góp phần kéo dài tuổi thọ cho thiết bị.
Các vấn đề thường gặp và lưu ý khi thiết kế chiều cao OH thang máy
Có thể bạn quan tâm: Nồi Lẩu Thang Máy: Khám Phá Công Nghệ Nâng Hạ Tiện Lợi & Nên Chọn Loại Nào?
Việc thiết kế chiều cao OH thang máy đòi hỏi sự cân nhắc kỹ lưỡng để tối ưu hóa không gian, đảm bảo an toàn và đáp ứng các yêu cầu kỹ thuật. Có nhiều yếu tố cần được xem xét để tránh các sai sót tiềm ẩn có thể ảnh hưởng đến hoạt động và thẩm mỹ của tòa nhà.
Đặc biệt, việc tính toán OH cần được tích hợp ngay từ giai đoạn thiết kế kiến trúc, đảm bảo sự hài hòa giữa chức năng thang máy và tổng thể công trình.
Ảnh hưởng của OH đến thiết kế kiến trúc tòa nhà
Chiều cao OH của thang máy có ảnh hưởng đáng kể đến thiết kế kiến trúc tổng thể của một tòa nhà, đặc biệt là tại khu vực tầng trên cùng và các không gian liên quan. Việc tính toán OH cần được thực hiện song song với việc xác định chiều cao tầng, đặc biệt là tầng áp mái hoặc các khu vực kỹ thuật trên cao.
Nếu tòa nhà được thiết kế với hệ thống thang máy có phòng máy, chiều cao OH sẽ quyết định đến chiều cao của sàn phòng máy, từ đó ảnh hưởng đến chiều cao tổng thể của tầng đó hoặc tầng áp mái. Ngược lại, đối với thang máy không phòng máy, OH vẫn ảnh hưởng đến việc bố trí không gian trên đỉnh giếng thang, có thể yêu cầu trần nhà cao hơn hoặc điều chỉnh thiết kế các hệ thống kỹ thuật khác phía trên. Việc không cân nhắc kỹ OH có thể dẫn đến việc phải tăng chiều cao tầng không cần thiết, hoặc ngược lại, làm cho không gian trên đỉnh giếng thang trở nên chật hẹp, gây khó khăn cho lắp đặt và bảo trì sau này.
Các yếu tố ảnh hưởng đến việc xác định chiều cao OH
Việc xác định chiều cao OH cụ thể cho một dự án thang máy phụ thuộc vào nhiều yếu tố kỹ thuật và loại hình sử dụng. Không có một con số cố định áp dụng cho mọi trường hợp, mà cần dựa trên các đặc điểm riêng biệt của từng hệ thống.
Các yếu tố chính ảnh hưởng đến việc xác định chiều cao OH bao gồm: loại thang máy (thang chở người, thang tải hàng, thang bệnh viện), tải trọng dự kiến của cabin, tốc độ di chuyển, loại máy kéo sử dụng (có phòng máy hay không phòng máy), và các thiết bị an toàn đi kèm. Ví dụ, thang máy có tốc độ cao hơn thường yêu cầu OH lớn hơn để đảm bảo an toàn khi vận hành. Tương tự, thang tải hàng có thể có yêu cầu OH khác biệt so với thang chở người do kích thước và tải trọng của cabin.
Lời khuyên khi lập bản vẽ và thi công hố thang liên quan đến OH
Để đảm bảo chiều cao OH được thiết kế và thi công chính xác, việc tuân thủ chặt chẽ các bản vẽ kỹ thuật và quy trình thi công là vô cùng quan trọng. Sự chính xác trong từng chi tiết nhỏ có thể mang lại hiệu quả lớn về lâu dài.
Khi lập bản vẽ, cần tham khảo kỹ lưỡng tài liệu kỹ thuật của nhà sản xuất thang máy và các tiêu chuẩn xây dựng hiện hành. Cần thể hiện rõ ràng kích thước OH, vị trí các thành phần kết cấu, và các yêu cầu về vật liệu. Trong quá trình thi công, đội ngũ xây dựng cần phối hợp chặt chẽ với đơn vị lắp đặt thang máy. Việc giám sát thi công liên tục để đảm bảo kích thước thực tế của hố thang, đặc biệt là chiều cao OH, trùng khớp với bản vẽ là điều cần thiết. Sai sót nhỏ trong thi công có thể dẫn đến chiều cao OH không đủ, gây ra các vấn đề nghiêm trọng cho hoạt động và an toàn của thang máy.
Phân biệt OH thang máy với các khái niệm liên quan khác
Trong lĩnh vực kỹ thuật thang máy, ngoài OH còn có nhiều thuật ngữ khác liên quan đến không gian hố thang, có thể gây nhầm lẫn nếu không hiểu rõ.
Một khái niệm thường đi kèm với OH là “chiều sâu hố pit” (pit depth). Trong khi OH là khoảng không gian phía trên cùng của hố thang, thì hố pit là khoảng không gian phía dưới đáy cabin khi thang máy di chuyển xuống điểm dừng thấp nhất. Cả OH và hố pit đều là những yếu tố quan trọng, đảm bảo khoảng không an toàn cho cabin, đối trọng và các bộ phận khác của thang máy khi di chuyển trong giới hạn hành trình của nó. OH liên quan đến các thiết bị phía trên và không gian hoạt động ở đỉnh, còn hố pit liên quan đến các bộ phận ở đáy và không gian hấp thụ lực va chạm.
