Photocell thang máy, hay còn gọi là mành hồng ngoại, mắt thần, là một bộ phận cảm biến cửa thiết yếu, đóng vai trò then chốt trong việc đảm bảo an toàn cho người sử dụng. Chức năng chính của thiết bị này là ngăn chặn tình trạng cửa thang máy đóng sập khi có người hoặc vật cản trong vùng hoạt động, từ đó giảm thiểu tối đa nguy cơ tai nạn kẹp cửa.
Bài viết này sẽ đi sâu vào tìm hiểu photocell thang máy là gì, vai trò không thể thiếu của nó, cấu tạo chi tiết cùng nguyên lý hoạt động. Chúng ta cũng sẽ khám phá các loại photocell phổ biến trên thị trường, lợi ích khi sử dụng sản phẩm chất lượng, cũng như những hướng dẫn cần thiết về lắp đặt, bảo trì và cách lựa chọn đơn vị cung cấp uy tín.
Photocell thang máy là gì và vai trò của cảm biến này?
Photocell thang máy là một hệ thống cảm biến an toàn, thường được biết đến với các tên gọi khác như mành hồng ngoại, mắt thần thang máy, hoặc cảm biến cửa thang máy. Thiết bị này được thiết kế để phát hiện vật thể trong khoảng không gian giữa hai cánh cửa thang máy khi chúng đang trong quá trình đóng lại.
Chức năng chính và quan trọng nhất của photocell là đảm bảo an toàn cho người và vật khi cửa thang máy đóng mở. Bằng cách phát hiện sự hiện diện của vật cản, photocell sẽ ngay lập tức gửi tín hiệu yêu cầu hệ thống điều khiển cửa thang máy tạm dừng hoặc đảo chiều đóng lại, ngăn chặn hiệu quả tình trạng kẹp, va đập gây thương tích.
Tầm quan trọng của photocell trong hệ thống thang máy là không thể phủ nhận. Nó không chỉ là một thiết bị an ninh, mà còn là yếu tố quyết định sự an tâm của hành khách khi di chuyển. Một hệ thống photocell hoạt động hiệu quả sẽ góp phần tạo nên một trải nghiệm sử dụng thang máy an toàn, tiện lợi và đáng tin cậy.
Cấu tạo cơ bản của photocell thang máy

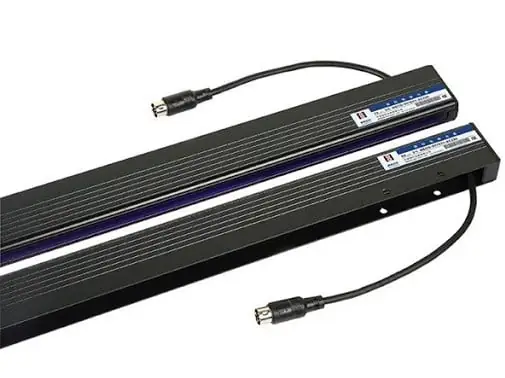

Về cơ bản, một bộ photocell thang máy bao gồm hai thành phần chính hoạt động phối hợp với nhau. Hai bộ phận này được thiết kế để lắp đặt đối diện nhau ở hai bên khung cửa thang máy, tạo thành một “vùng an toàn” vô hình.
Có thể bạn quan tâm: Lắp Thang Máy Gia Đình: Báo Giá, Quy Trình & Chi Phí Chi Tiết 2026
Thành phần đầu tiên là bộ phát tia hồng ngoại. Bộ phận này có nhiệm vụ phát ra một chùm tia hồng ngoại liên tục, hướng sang phía bộ thu. Chùm tia này thường là vô hình đối với mắt người, hoạt động ở bước sóng hồng ngoại.
Thành phần còn lại là bộ thu tia hồng ngoại. Bộ thu này được bố trí đối diện với bộ phát, có chức năng tiếp nhận chùm tia hồng ngoại được phát ra. Khi chùm tia này không bị gián đoạn, bộ thu sẽ xác nhận không có vật cản trong vùng cảm biến.
Nguyên lý hoạt động chi tiết của photocell thang máy
Nguyên lý hoạt động của photocell thang máy dựa trên việc phát hiện sự gián đoạn của một chùm tia hồng ngoại được thiết lập sẵn. Bộ phát liên tục phát ra các tia hồng ngoại và bộ thu có nhiệm vụ dò tìm các tia này.
Khi không có vật cản, chùm tia hồng ngoại di chuyển thông suốt từ bộ phát đến bộ thu, duy trì một mạch tín hiệu liên tục. Tuy nhiên, ngay khi có bất kỳ vật thể nào (như tay, chân, túi xách, hoặc vật nuôi) di chuyển vào vùng được quét bởi chùm tia, vật thể này sẽ chặn hoặc làm lệch hướng tia.
Sự gián đoạn này sẽ khiến bộ thu không còn nhận được tín hiệu hồng ngoại như bình thường. Lập tức, bộ thu sẽ gửi một tín hiệu lỗi hoặc tín hiệu ngắt mạch đến bộ điều khiển trung tâm của thang máy. Hệ thống điều khiển, nhận được tín hiệu này, sẽ xử lý để ngăn cửa thang máy tiếp tục đóng, thay vào đó, nó sẽ tạm dừng hoặc đảo chiều mở cửa.
Các loại photocell thang máy phổ biến và đặc điểm
Có thể bạn quan tâm: Cáp Thang Máy: Cấu Tạo, Phân Loại Và Tiêu Chí Chọn Lựa An Toàn
Trên thị trường hiện nay, photocell thang máy được phân loại chủ yếu dựa trên nguyên lý hoạt động và thiết kế của bộ phát/thu tia hồng ngoại. Mỗi loại có những đặc điểm riêng về phạm vi bảo vệ và độ nhạy, phù hợp với các yêu cầu lắp đặt và vận hành khác nhau của từng loại thang máy.
Các loại photocell phổ biến thường bao gồm photocell dạng thanh (barrier beam sensors) và photocell dạng mành hồng ngoại (infrared curtain sensors). Sự khác biệt chính nằm ở cách thức chúng tạo ra vùng cảm biến và khả năng phát hiện vật cản.
Photocell dạng thanh (Barrier beam sensors)
Photocell dạng thanh là loại cảm biến có cấu tạo gồm hai khối riêng biệt, mỗi khối chứa một bộ phát và một bộ thu tia hồng ngoại. Hai khối này thường được gắn ở hai bên khung cửa thang máy, tạo ra một hoặc nhiều chùm tia hồng ngoại song song, hoạt động như một “hàng rào” bảo vệ.
Ưu điểm nổi bật của photocell dạng thanh là phạm vi bảo vệ có thể được thiết kế khá rộng, tùy thuộc vào số lượng chùm tia và khoảng cách giữa chúng. Điều này làm cho chúng trở thành lựa chọn phù hợp cho các vị trí yêu cầu sự bảo vệ toàn diện hơn.
Photocell dạng mành hồng ngoại (Infrared curtain sensors)

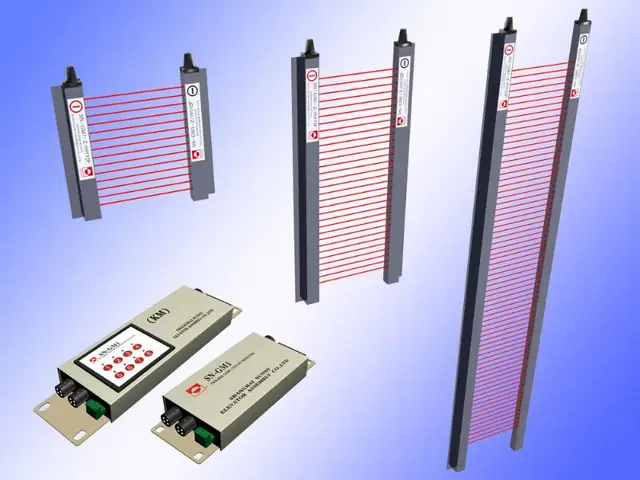

Photocell dạng mành hồng ngoại, còn được gọi là cảm biến mành, có cấu tạo đặc biệt hơn. Thay vì các chùm tia riêng lẻ, chúng phát ra một “mành” liên tục gồm hàng chục hoặc hàng trăm tia hồng ngoại sát nhau, tạo thành một bức màn ánh sáng vô hình trải dọc theo chiều cao của cửa thang máy.
Có thể bạn quan tâm: Phim Sex Vlxx Trong Thang Máy: Tổng Hợp Các Video “nóng” Nhất
Ưu điểm của loại mành hồng ngoại là độ nhạy rất cao và khả năng bao phủ gần như tuyệt đối trong vùng hoạt động. Chúng có thể phát hiện các vật cản rất nhỏ hoặc di chuyển nhanh, mang lại mức độ an toàn tối ưu, đặc biệt phù hợp với các thang máy có tần suất sử dụng cao hoặc yêu cầu an toàn nghiêm ngặt.
Lợi ích khi sử dụng photocell thang máy chất lượng
Việc đầu tư vào một hệ thống photocell thang máy chất lượng mang lại nhiều lợi ích thiết thực, không chỉ dừng lại ở khía cạnh an toàn. Nó góp phần nâng cao trải nghiệm sử dụng và bảo vệ tuổi thọ của thiết bị.
Đầu tiên và quan trọng nhất, photocell chất lượng giúp giảm thiểu tối đa các tai nạn đáng tiếc liên quan đến việc kẹp cửa thang máy. Khả năng phát hiện vật cản nhạy bén và phản ứng nhanh chóng của cảm biến sẽ bảo vệ hành khách, đặc biệt là trẻ em và người già, khỏi những chấn thương không mong muốn.
Bên cạnh đó, việc sử dụng photocell hoạt động tốt còn góp phần duy trì tuổi thọ cho cửa thang máy và các bộ phận cơ khí liên quan. Khi cửa thang máy liên tục phải dừng hoặc đảo chiều do va chạm, các bộ phận như ray trượt, động cơ cửa sẽ bị hao mòn nhanh hơn. Photocell chất lượng giúp hạn chế tối đa những va đập này, kéo dài tuổi thọ cho toàn bộ hệ thống.
Cuối cùng, các sản phẩm photocell đến từ thương hiệu uy tín thường có khả năng hoạt động ổn định, bền bỉ với thời gian. Chúng được sản xuất trên quy trình công nghệ tiên tiến, sử dụng vật liệu chất lượng cao, đảm bảo hiệu suất hoạt động tin cậy ngay cả trong điều kiện sử dụng khắc nghiệt, giảm thiểu chi phí sửa chữa và bảo trì.
Cách lắp đặt và bảo trì photocell thang máy
Có thể bạn quan tâm: Thẻ Thang Máy: Cấu Tạo, Phân Loại, Ứng Dụng Và Cách Tích Hợp Vào Điện Thoại
Lắp đặt và bảo trì đúng cách là yếu tố then chốt để đảm bảo photocell thang máy hoạt động hiệu quả và bền bỉ. Việc tuân thủ các quy định kỹ thuật và thực hiện kiểm tra định kỳ sẽ giúp phòng tránh các sự cố không đáng có.
Vị trí lắp đặt tối ưu cho photocell thang máy
Việc lựa chọn vị trí lắp đặt cho photocell ảnh hưởng trực tiếp đến phạm vi và hiệu quả cảm biến. Các yếu tố cần xem xét bao gồm chiều cao lắp đặt, khoảng cách giữa bộ phát và bộ thu, cũng như khả năng bị ảnh hưởng bởi các yếu tố môi trường bên ngoài như ánh sáng mạnh hoặc bụi bẩn.
Về khuyến nghị, photocell thường được lắp đặt ở hai bên khung cửa thang máy, ngay phía trên ngưỡng cửa hoặc ngang tầm với phần dưới của cabin khi cửa mở hoàn toàn. Chiều cao lắp đặt phổ biến nhất là khoảng 10-15 cm tính từ sàn, với khoảng cách giữa bộ phát và bộ thu tương ứng với độ rộng của cửa thang máy. Cần đảm bảo hai bộ phận được căn chỉnh thẳng hàng tuyệt đối để chùm tia hoạt động chính xác.
Quy trình bảo dưỡng định kỳ và xử lý sự cố cơ bản
Để photocell thang máy luôn hoạt động ở trạng thái tốt nhất, việc bảo dưỡng định kỳ là vô cùng cần thiết. Các bước kiểm tra đơn giản có thể bao gồm việc quan sát trực quan xem các bộ phận có bị bám bụi, bẩn hay không, kiểm tra dây cáp kết nối có bị lỏng lẻo không.
Thông thường, việc lau chùi nhẹ nhàng bề mặt cảm biến bằng vải mềm, khô hoặc hơi ẩm là đủ để loại bỏ bụi bẩn. Tuy nhiên, nếu nhận thấy photocell hoạt động không ổn định, cửa thang máy có dấu hiệu “tự động” mở hoặc đóng không theo ý muốn, hoặc đèn báo hiệu trên cảm biến (nếu có) hiển thị lỗi, đó là lúc cần gọi kỹ thuật viên chuyên nghiệp. Họ có chuyên môn và thiết bị chuyên dụng để chẩn đoán, sửa chữa hoặc thay thế các bộ phận bị lỗi, đảm bảo an toàn tuyệt đối cho hệ thống.
Các thương hiệu photocell thang máy được tin dùng
Trên thị trường thiết bị thang máy, có một số thương hiệu nổi bật được tin dùng nhờ chất lượng sản phẩm và độ bền bỉ. Các thương hiệu này thường cung cấp các giải pháp photocell đa dạng, đáp ứng nhiều nhu cầu khác nhau của các loại thang máy.
Một số thương hiệu có uy tín trong lĩnh vực này bao gồm Weco, một thương hiệu có nguồn gốc từ Châu Âu, nổi tiếng với các sản phẩm photocell đa tia cho thang máy với độ tin cậy cao. Ngoài ra, các thương hiệu khác như Schindler, Otis, Kone cũng thường tích hợp các giải pháp cảm biến an toàn riêng của họ hoặc sử dụng linh kiện từ các nhà sản xuất phụ trợ danh tiếng.
Báo giá photocell thang máy và địa chỉ mua hàng uy tín
Chi phí cho một bộ photocell thang máy có thể dao động tùy thuộc vào thương hiệu, tính năng kỹ thuật (số lượng tia, phạm vi cảm biến, công nghệ sử dụng) và địa điểm mua hàng. Mức giá phổ biến cho một bộ photocell thang máy thông thường có thể nằm trong khoảng từ vài trăm nghìn đến vài triệu đồng Việt Nam.
Để đảm bảo mua được sản phẩm chất lượng và có nguồn gốc rõ ràng, người tiêu dùng nên tìm đến các đơn vị cung cấp thiết bị thang máy chuyên nghiệp, các nhà phân phối linh kiện thang máy uy tín hoặc các sàn thương mại điện tử có chính sách bảo hành, đổi trả rõ ràng. Việc tham khảo ý kiến của các kỹ thuật viên thang máy cũng sẽ giúp bạn lựa chọn được sản phẩm phù hợp nhất với yêu cầu của thang máy.
