Ray dẫn hướng thang máy, hay còn gọi là Guide Rail, là bộ phận quan trọng bậc nhất, đảm bảo cabin và đối trọng di chuyển theo một quỹ đạo thẳng, an toàn và ổn định trong suốt hành trình lên xuống. Nếu không có hệ thống ray dẫn hướng, thang máy sẽ không thể vận hành, tiềm ẩn nhiều nguy cơ mất an toàn nghiêm trọng. Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo, các loại ray dẫn hướng phổ biến và những lưu ý quan trọng khi lựa chọn, lắp đặt để đảm bảo hệ thống thang máy hoạt động bền bỉ và hiệu quả.
Trong phần nội dung chính, chúng ta sẽ khám phá vai trò cốt lõi, nguyên lý hoạt động của ray dẫn hướng, phân loại chi tiết theo hình dạng, vật liệu và tiêu chuẩn ứng dụng. Song song đó, bài viết cũng sẽ trình bày cấu tạo cụ thể của từng bộ phận cấu thành ray, cũng như các yếu tố cần thiết khi lựa chọn, kỹ thuật lắp đặt chuẩn và các khuyến cáo về bảo dưỡng để tối ưu hóa tuổi thọ. Cuối cùng, những câu hỏi thường gặp sẽ được giải đáp, mang đến một cái nhìn toàn diện nhất về bộ phận quan trọng này.
Ray dẫn hướng thang máy là gì và vai trò cốt lõi

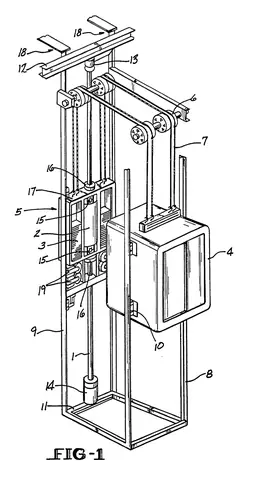

Ray dẫn hướng thang máy (Guide Rail) là một hệ thống thanh ray bằng kim loại được lắp đặt dọc theo trục giếng thang, có nhiệm vụ dẫn đường cho cabin và đối trọng di chuyển lên xuống một cách chính xác, êm ái và an toàn. Chúng hoạt động như một “đường ray” chuyên dụng, ngăn chặn sự rung lắc, lệch hướng và đảm bảo thang máy tuân thủ đúng lộ trình đã định.
Vai trò thiết yếu của ray dẫn hướng không chỉ dừng lại ở việc định hướng di chuyển mà còn là nền tảng cho sự an toàn của toàn bộ hệ thống. Chúng chịu lực tác động lớn từ cabin và đối trọng, đồng thời tương tác với các bộ phận dẫn hướng trên cabin (như bánh xe hoặc guốc trượt) để giữ cho thang máy luôn di chuyển theo phương thẳng đứng. Nếu ray dẫn hướng bị cong vênh, mài mòn hoặc lắp đặt sai lệch, thang máy có thể gặp sự cố nghiêm trọng, ảnh hưởng đến an toàn của người sử dụng.
Ray dẫn hướng thang máy hoạt động theo nguyên lý nào?
Có thể bạn quan tâm: Mẫu Sàn Cabin Thang Máy: Xu Hướng, Vật Liệu & Cách Chọn Tốt Nhất 2026
Nguyên lý hoạt động của ray dẫn hướng thang máy dựa trên sự tương tác cơ học giữa bề mặt ray và các bộ phận dẫn hướng gắn trên cabin thang máy. Cụ thể, các bánh xe hoặc guốc trượt trên cabin sẽ bám sát vào bề mặt của ray dẫn hướng. Khi động cơ kéo hoặc nhả cáp, cabin sẽ di chuyển lên hoặc xuống, nhưng luôn được “khóa” trên đường ray này.
Sự tiếp xúc liên tục và chính xác giữa bánh xe/guốc trượt và ray dẫn hướng giúp duy trì cabin di chuyển theo một đường thẳng tuyệt đối. Bất kỳ sai lệch nào về mặt không gian đều sẽ được ray dẫn hướng ngăn chặn và điều chỉnh. Điều này đảm bảo rằng cabin không bị nghiêng, lắc lư hoặc va chạm với thành giếng thang, ngay cả khi thang máy hoạt động ở tốc độ cao hoặc tải trọng lớn.
Các loại ray dẫn hướng thang máy phổ biến và đặc điểm
Ray dẫn hướng thang máy được phân loại dựa trên nhiều tiêu chí khác nhau, chủ yếu bao gồm hình dạng, vật liệu, tiêu chuẩn sản xuất và ứng dụng cụ thể. Việc hiểu rõ các loại ray này sẽ giúp lựa chọn được sản phẩm phù hợp nhất với từng loại thang máy.
Các tiêu chí phân loại chính bao gồm:
Phân loại theo hình dạng và vật liệu
Theo hình dạng và vật liệu, ray dẫn hướng thang máy thường được chia thành hai loại chính là ray đúc và ray tôn cuốn (hoặc ray hàn). Mỗi loại có những đặc điểm, ưu nhược điểm và ứng dụng riêng.
Có thể bạn quan tâm: Dịch Vụ Làm Thẻ Từ Thang Máy Nhanh Chóng, Giá Rẻ Tại Hà Nội & Tphcm
-

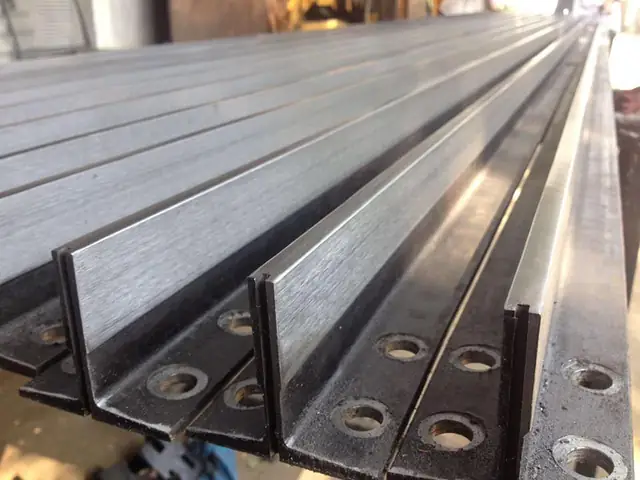

Ray đúc (ví dụ T78, T89, T114): Đây là loại ray dẫn hướng phổ biến và thường được sử dụng trong các hệ thống thang máy tải khách, thang máy gia đình hoặc các công trình yêu cầu độ chính xác và êm ái cao.
- Cấu tạo: Ray đúc được chế tạo từ gang hoặc thép hợp kim cao cấp thông qua quá trình đúc khuôn. Bề mặt ray được gia công tỉ mỉ, đảm bảo độ phẳng và độ nhẵn tối ưu. Các kích cỡ phổ biến như T78, T89, T114 (tên gọi dựa trên chiều rộng đỉnh ray) mang lại sự đa dạng trong lựa chọn.
- Ưu điểm: Độ cứng cao, khả năng chịu tải tốt, bề mặt trơn mịn giúp giảm ma sát, mang lại chuyển động êm ái và giảm tiếng ồn hiệu quả. Độ bền và tuổi thọ cao.
- Nhược điểm: Chi phí sản xuất và giá thành thường cao hơn so với ray tôn cuốn. Trọng lượng lớn, việc vận chuyển và lắp đặt có thể phức tạp hơn.
- Tải trọng phù hợp: Phù hợp với các loại thang máy có tải trọng từ nhỏ đến lớn, đặc biệt là các dòng thang máy cao cấp, thang máy bệnh viện, thang máy khách sạn yêu cầu sự ổn định và êm ái tối đa.
-

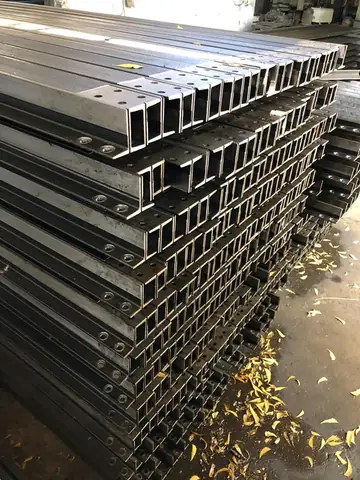

Ray tôn cuốn (hoặc ray hàn): Loại ray này thường được sản xuất bằng cách cán mỏng thép thành hình dạng ray rồi hàn các chi tiết lại hoặc uốn cong từ tôn tấm. Chúng thường thấy ở các loại thang máy tải hàng hoặc các công trình có yêu cầu về chi phí và tốc độ lắp đặt.
- Cấu tạo: Thường được làm từ thép tấm được cán hoặc uốn thành hình dạng ray. Các mối nối có thể được hàn lại.
- Ưu điểm: Chi phí sản xuất thấp, trọng lượng nhẹ hơn ray đúc, dễ dàng vận chuyển và lắp đặt. Tốc độ sản xuất nhanh.
- Nhược điểm: Độ cứng và độ chính xác bề mặt thường không bằng ray đúc. Khả năng chịu tải và độ bền theo thời gian có thể kém hơn. Dễ bị biến dạng nếu chịu lực tác động mạnh hoặc lắp đặt sai kỹ thuật. Tiếng ồn khi vận hành có thể cao hơn.
- Ứng dụng: Phù hợp cho các loại thang máy tải hàng, thang máy công nghiệp, thang máy dịch vụ hoặc các công trình có ngân sách hạn chế, nơi yêu cầu về độ êm ái không quá khắt khe.
Phân loại theo tiêu chuẩn và ứng dụng
Bên cạnh hình dạng và vật liệu, ray dẫn hướng còn được phân loại theo các tiêu chuẩn sản xuất quốc tế và sự khác biệt trong yêu cầu ứng dụng cho từng loại thang máy.
-
Các tiêu chuẩn EU, quốc tế và các tiêu chuẩn áp dụng tại Việt Nam:
- Các tiêu chuẩn quốc tế như EN 81 (Châu Âu) quy định chặt chẽ về thiết kế, vật liệu, kích thước và dung sai của ray dẫn hướng để đảm bảo an toàn và hiệu suất hoạt động.
- Tại Việt Nam, việc áp dụng các tiêu chuẩn này là bắt buộc đối với các sản phẩm thang máy nhập khẩu và cũng là kim chỉ nam cho các nhà sản xuất trong nước. Các tiêu chuẩn này đảm bảo tính tương thích, an toàn và độ tin cậy của hệ thống.
-
Sự khác biệt giữa ray cho thang máy gia đình, thang máy tải khách và thang máy tải hàng:
- Thang máy gia đình: Thường ưu tiên sự êm ái, sang trọng và không quá chú trọng vào tải trọng lớn. Ray dẫn hướng cho loại này thường là ray đúc có kích thước trung bình, đảm bảo hoạt động mượt mà và ít tiếng ồn.
- Thang máy tải khách: Yêu cầu cao về độ chính xác, êm ái và khả năng chịu tải liên tục với tần suất sử dụng cao. Ray đúc với các kích thước lớn hơn (như T89, T114) và vật liệu cao cấp là lựa chọn phổ biến để đảm bảo hiệu suất và an toàn.
- Thang máy tải hàng: Ưu tiên khả năng chịu tải cực lớn và độ bền cao, đôi khi không yêu cầu quá khắt khe về độ êm ái hay tiếng ồn. Ray đúc hoặc các loại ray có kết cấu vững chắc, chịu lực tốt sẽ được sử dụng. Một số loại thang máy tải hàng đặc thù có thể sử dụng ray tôn cuốn với kích thước lớn.
Cấu tạo chi tiết của ray dẫn hướng thang máy
Một thanh ray dẫn hướng thang máy tuy có vẻ đơn giản nhưng lại được cấu tạo từ nhiều bộ phận liên kết chặt chẽ, mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất hoạt động và an toàn cho toàn bộ hệ thống thang máy.
Có thể bạn quan tâm: Kích Thước Thang Máy Mitsubishi: Thông Số Chi Tiết & Lựa Chọn Phù Hợp
Các bộ phận cấu tạo cơ bản của một thanh ray dẫn hướng bao gồm:
Các bộ phận cấu tạo cơ bản
-
Thân ray (phần chính định hình): Đây là bộ phận lớn nhất, có hình dạng đặc trưng (thường là chữ T hoặc chữ H tùy loại) và được chế tạo từ vật liệu cao cấp như gang hoặc thép. Thân ray có nhiệm vụ chịu tải chính và tạo ra bề mặt dẫn hướng cho cabin. Hình dạng này được thiết kế để tối ưu hóa khả năng chịu lực và tương tác với các bộ phận dẫn hướng.
-
Các rãnh hoặc mặt tiếp xúc với bánh xe dẫn hướng: Bề mặt của thân ray được gia công đặc biệt để tạo ra các rãnh hoặc mặt phẳng nhẵn, nơi các bánh xe dẫn hướng trên cabin sẽ tiếp xúc và trượt lên. Độ chính xác và độ bóng của các bề mặt này quyết định mức độ êm ái, giảm ma sát và tiếng ồn khi thang máy hoạt động.
-
Các chi tiết kết nối và lắp đặt: Bao gồm các tấm đế, kẹp ray, bulong, ốc vít và các phụ kiện khác. Các chi tiết này dùng để cố định thanh ray vào tường giếng thang một cách chắc chắn, đảm bảo ray đứng thẳng và không bị rung lắc trong quá trình sử dụng. Việc lắp đặt đúng kỹ thuật với các chi tiết này là cực kỳ quan trọng để đảm bảo an toàn.
Những yếu tố quan trọng khi lựa chọn và lắp đặt ray dẫn hướng thang máy
Việc lựa chọn và lắp đặt ray dẫn hướng thang máy đòi hỏi sự cẩn trọng và tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo an toàn, hiệu quả và tuổi thọ cho hệ thống. Dưới đây là những yếu tố quan trọng người dùng và kỹ thuật viên cần lưu tâm.
Có thể bạn quan tâm: Thang Máy Kính Gia Đình: Cấu Tạo, Báo Giá & Kinh Nghiệm Chọn Mua 2024
Tiêu chí lựa chọn ray dẫn hướng phù hợp
Việc lựa chọn ray dẫn hướng phù hợp phụ thuộc vào nhiều yếu tố kỹ thuật của thang máy, nhằm đảm bảo sự vận hành tối ưu và an toàn.
- Tải trọng thang máy: Đây là yếu tố tiên quyết. Tải trọng càng lớn thì yêu cầu về kích thước, vật liệu và độ dày của ray càng cao để đảm bảo khả năng chịu lực. Ví dụ, thang máy tải hàng có tải trọng lớn sẽ cần ray có cấu trúc vững chắc hơn so với thang máy gia đình.
- Tốc độ di chuyển của thang máy: Tốc độ cao đòi hỏi ray phải có độ chính xác cao hơn, bề mặt nhẵn mịn hơn để giảm rung động và tiếng ồn, đảm bảo sự êm ái cho hành khách.
- Yêu cầu về độ chính xác và độ êm ái: Đối với các thang máy trong bệnh viện, khách sạn hoặc khu dân cư cao cấp, yêu cầu về độ êm ái, không rung lắc và không tiếng ồn là rất cao. Điều này dẫn đến việc lựa chọn ray đúc với bề mặt được gia công tỉ mỉ.
- Khả năng tương thích với hệ thống dẫn hướng (bánh xe): Ray dẫn hướng phải được thiết kế để hoạt động tốt với loại bánh xe hoặc guốc trượt mà cabin thang máy sử dụng. Sự ăn khớp giữa hai bộ phận này quyết định hiệu quả dẫn hướng.

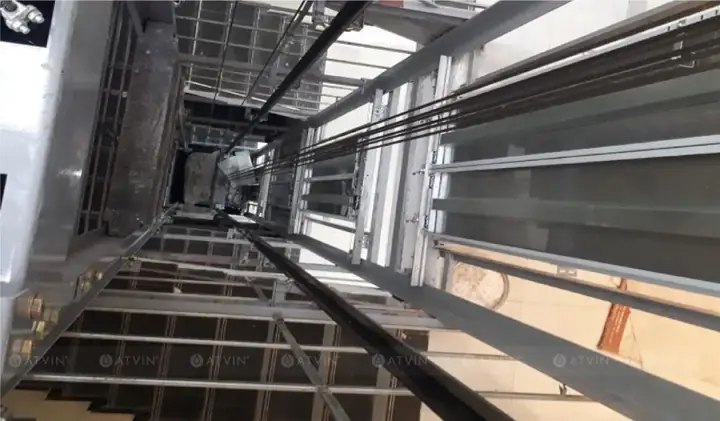

Kỹ thuật thi công và lắp đặt ray dẫn hướng chuẩn
Việc lắp đặt ray dẫn hướng chính xác là nền tảng cho hoạt động an toàn và bền bỉ của thang máy. Sai sót trong quá trình này có thể dẫn đến các sự cố nghiêm trọng về sau.
- Vai trò của việc lắp đặt chính xác: Lắp đặt đúng kỹ thuật đảm bảo ray thẳng đứng, song song và cách đều nhau, tạo ra một đường dẫn chuẩn cho cabin di chuyển. Nó cũng giúp phân bổ đều tải trọng và lực tác động, tránh gây ứng suất cục bộ lên ray hoặc giếng thang.
- Các bước cơ bản trong quy trình thi công: Bao gồm việc định vị các điểm lắp đặt trên tường giếng thang theo đúng bản vẽ kỹ thuật, cố định các pát đỡ ray, tiến hành lắp ghép các đoạn ray và siết chặt các mối nối. Việc căn chỉnh độ thẳng đứng, độ song song và khoảng cách giữa các ray là công đoạn quan trọng bậc nhất.
- Tầm quan trọng của việc căn chỉnh và kiểm tra: Sau khi lắp đặt, việc sử dụng các thiết bị đo lường chuyên dụng để căn chỉnh và kiểm tra độ thẳng, độ song song, khoảng cách giữa các ray là bắt buộc. Sai lệch dù nhỏ cũng có thể gây ra rung lắc, tiếng ồn, mài mòn nhanh chóng và tiềm ẩn nguy cơ an toàn.
Lưu ý về bảo dưỡng và tuổi thọ của ray dẫn hướng
Bảo dưỡng định kỳ và chú ý đến các dấu hiệu hư hỏng sẽ giúp kéo dài tuổi thọ của ray dẫn hướng và đảm bảo an toàn cho thang máy.
- Các dấu hiệu nhận biết ray bị hỏng hoặc xuống cấp: Bao gồm các vết nứt, móp méo, cong vênh trên bề mặt ray; các dấu hiệu mài mòn quá mức hoặc không đều; tiếng kêu lạ, rung lắc bất thường khi thang máy di chuyển; và các vấn đề với bộ phận dẫn hướng trên cabin (bánh xe bị mòn, guốc trượt lỏng).
- Các biện pháp bảo dưỡng định kỳ để kéo dài tuổi thọ:
- Kiểm tra định kỳ: Thường xuyên kiểm tra bề mặt ray xem có dấu hiệu hư hỏng, mài mòn hay không.
- Vệ sinh: Giữ cho bề mặt ray sạch sẽ, không bám bụi bẩn, dầu mỡ hoặc các vật lạ có thể gây cản trở chuyển động.
- Bôi trơn: Mặc dù nhiều loại ray hiện đại sử dụng vật liệu tự bôi trơn hoặc hoạt động khô, nhưng một số loại vẫn cần bôi trơn định kỳ theo khuyến cáo của nhà sản xuất để giảm ma sát và tiếng ồn.
- Kiểm tra và siết chặt các mối nối: Đảm bảo các bulong, ốc vít cố định ray luôn được siết chặt, không bị lỏng lẻo theo thời gian.
- Thay thế kịp thời: Khi phát hiện ray bị hư hỏng nặng, cong vênh hoặc mài mòn quá mức, cần thay thế ngay lập tức để đảm bảo an toàn.
Các câu hỏi thường gặp về ray dẫn hướng thang máy
Để giúp quý độc giả có cái nhìn rõ ràng hơn về ray dẫn hướng, chúng tôi xin giải đáp một số thắc mắc phổ biến.
-
Ray T78 dùng cho thang máy bao nhiêu tấn?
Ray T78 thường được sử dụng cho các loại thang máy có tải trọng từ 250kg đến 630kg, phù hợp với thang máy gia đình, thang máy tải khách quy mô nhỏ hoặc thang máy cho các tòa nhà văn phòng, chung cư nhỏ. Tuy nhiên, việc lựa chọn tải trọng cụ thể còn phụ thuộc vào nhiều yếu tố khác như tốc độ, thiết kế cabin và tiêu chuẩn an toàn của từng dự án. -
Ray dẫn hướng có cần bôi trơn không?
Việc bôi trơn ray dẫn hướng phụ thuộc vào loại ray và hệ thống dẫn hướng trên cabin. Các loại ray đúc hiện đại kết hợp với bánh xe polyurethane hoặc guốc trượt bằng vật liệu composite thường không yêu cầu bôi trơn hoặc chỉ cần bôi trơn rất ít định kỳ. Tuy nhiên, với các loại ray cũ hoặc hệ thống dẫn hướng truyền thống, việc bôi trơn định kỳ là cần thiết để giảm ma sát, tiếng ồn và mài mòn. Luôn tham khảo khuyến cáo của nhà sản xuất để có phương án bảo dưỡng tốt nhất. -
Chi phí thay ray dẫn hướng?
Chi phí thay ray dẫn hướng thang máy có thể dao động rất lớn, phụ thuộc vào nhiều yếu tố như: loại ray (đúc hay tôn cuốn, kích thước ray), số lượng ray cần thay, tình trạng hư hỏng, chi phí nhân công lắp đặt, và địa điểm thay thế. Ray đúc thường có chi phí cao hơn ray tôn cuốn. Việc thay thế toàn bộ hệ thống ray sẽ tốn kém hơn so với việc sửa chữa hoặc thay thế một vài đoạn ray bị hỏng. Để có báo giá chính xác, bạn nên liên hệ với các đơn vị cung cấp dịch vụ sửa chữa thang máy chuyên nghiệp để được khảo sát và báo giá chi tiết.
