Cảm biến thang máy đóng vai trò then chốt trong việc đảm bảo an toàn và hiệu quả vận hành cho mọi hệ thống thang máy. Chúng hoạt động âm thầm nhưng hiệu quả, liên tục thu thập dữ liệu và truyền tải thông tin đến hệ thống điều khiển, từ đó đưa ra các quyết định chính xác để bảo vệ người dùng và thiết bị. Bài viết này sẽ cung cấp cái nhìn chi tiết về các loại cảm biến thang máy phổ biến nhất hiện nay, cùng với chức năng và tầm quan trọng của chúng.
Trong phần nội dung chính, chúng ta sẽ đi sâu vào định nghĩa và vai trò thiết yếu của cảm biến trong thang máy, sau đó khám phá ba loại cảm biến quan trọng nhất là cảm biến cửa, cảm biến dừng tầng và cảm biến tải trọng. Cuối cùng, bài viết sẽ mở rộng ra các loại cảm biến khác và những lưu ý quan trọng khi lựa chọn, lắp đặt để tối ưu hóa hiệu quả sử dụng.
Cảm biến thang máy là gì và vai trò của chúng?
Cảm biến thang máy là các thiết bị điện tử có khả năng nhận biết và phản ứng với các thay đổi từ môi trường vật lý xung quanh, như sự hiện diện của vật thể, vị trí, lực tác động, hoặc tốc độ di chuyển. Chức năng chung của chúng trong hệ thống vận hành thang máy là thu thập dữ liệu chính xác, liên tục và truyền về bộ điều khiển trung tâm. Dữ liệu này sau đó được xử lý để đảm bảo thang máy hoạt động an toàn, ổn định, tránh các sự cố tiềm ẩn và mang lại trải nghiệm di chuyển thoải mái cho người dùng.
Vai trò cốt lõi của cảm biến là giám sát và kiểm soát nhiều khía cạnh quan trọng trong quá trình vận hành của thang máy. Chúng giúp phát hiện vị trí chính xác của cabin trên hành trình, nhận diện các vật cản tại cửa ra vào, đo lường tải trọng bên trong cabin, và theo dõi tốc độ di chuyển. Nhờ vào khả năng này, cảm biến đóng góp trực tiếp vào việc đảm bảo an toàn cho người sử dụng bằng cách ngăn chặn việc cửa đóng khi có người hoặc vật cản, dừng thang ở đúng tầng với độ bằng phẳng, và cảnh báo khi tải trọng vượt quá giới hạn cho phép.
Khám phá 3 loại cảm biến thang máy phổ biến nhất
Có thể bạn quan tâm: Rail Thang Máy: Cấu Tạo, Chức Năng Và Các Loại Phổ Biến
Trong vô số các bộ phận cấu thành nên một hệ thống thang máy hiện đại, ba loại cảm biến dưới đây nổi bật lên với tần suất xuất hiện và tầm quan trọng được nhắc đến nhiều nhất trong các tài liệu kỹ thuật và trải nghiệm người dùng. Chúng là những “con mắt”, “cái tai” và “cảm giác” của thang máy, đóng vai trò thiết yếu trong việc đảm bảo sự an toàn và hoạt động trơn tru.
Cảm biến cửa thang máy (Door Sensor / Photocell)
Cảm biến cửa thang máy, hay còn gọi là photocell, có chức năng chính là phát hiện vật cản, bao gồm người, trẻ em, vật dụng hoặc phương tiện đang ở trong hoặc ngay tại khu vực cửa thang máy khi cửa đang đóng hoặc mở. Điều này giúp ngăn ngừa các tai nạn đáng tiếc xảy ra do cửa thang máy va chạm với người hoặc vật thể, đảm bảo an toàn tuyệt đối cho hành khách ra vào cabin.
Cơ chế hoạt động phổ biến nhất của cảm biến cửa là sử dụng tia hồng ngoại. Một bộ phận sẽ phát ra tia hồng ngoại và bộ phận còn lại sẽ thu nhận. Khi có vật thể cắt ngang tia này, tín hiệu sẽ được truyền về bộ điều khiển, ra lệnh cho cửa thang máy dừng hoặc tự động mở ra trở lại. Bên cạnh đó, một số loại cảm biến hiện đại hơn có thể sử dụng các công nghệ khác như cảm biến tiệm cận hoặc dải cảm biến áp lực để nhận diện vật thể. Vị trí lắp đặt của loại cảm biến này thường là ở hai bên khung cửa cabin, ở các vị trí khuất tầm nhìn trực tiếp nhưng đảm bảo phạm vi quét hiệu quả.

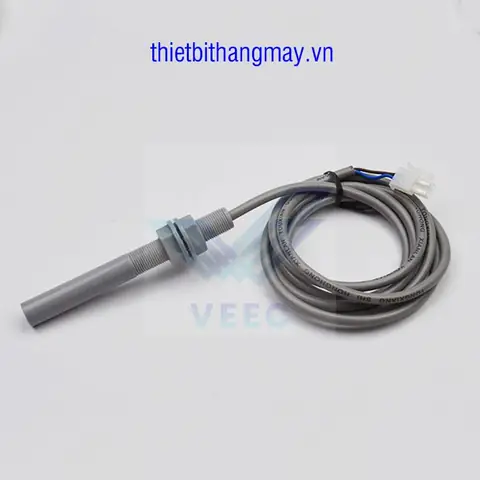

Cảm biến dừng tầng (Position Sensor / Magnetic Sensor)
Cảm biến dừng tầng, hay còn gọi là cảm biến vị trí hoặc cảm biến từ, có nhiệm vụ xác định và thông báo cho hệ thống điều khiển về vị trí chính xác mà cabin thang máy đang dừng lại trên các tầng. Việc xác định đúng vị trí này là cực kỳ quan trọng để thang máy có thể dừng lại một cách êm ái và an toàn.
Có thể bạn quan tâm: Quy Trình Kiểm Định Kỹ Thuật An Toàn Thang Máy: Hướng Dẫn Chi Tiết Theo Qtkđ 02-2021/blđtbxh
Cơ chế hoạt động phổ biến của cảm biến dừng tầng là sử dụng từ trường. Thông thường, các nam châm nhỏ sẽ được gắn cố định trên đường ray dẫn hướng của cabin hoặc trên thành giếng thang tại các vị trí tương ứng với mỗi tầng. Đầu thu từ sẽ được lắp trên cabin thang máy. Khi cabin di chuyển và đầu thu từ đi qua vị trí của nam châm, nó sẽ tạo ra một tín hiệu xác định vị trí, cho phép bộ điều khiển biết cabin đang ở tầng nào. Ngoài ra, một số hệ thống thang máy cao cấp có thể sử dụng các phương pháp định vị tiên tiến hơn như bộ mã hóa vòng quay (encoder) hoặc các hệ thống định vị GPS trong môi trường đặc biệt. Tầm quan trọng của cảm biến dừng tầng thể hiện ở việc nó đảm bảo cabin thang máy luôn được căn chỉnh bằng phẳng với mặt sàn của mỗi tầng khi dừng lại, loại bỏ nguy cơ chênh lệch cao độ gây vấp ngã hoặc khó khăn cho người sử dụng, đặc biệt là người già, trẻ em hay người sử dụng xe lăn.
Cảm biến tải trọng (Load Sensor)
Cảm biến tải trọng đóng vai trò là “người canh gác” khối lượng bên trong cabin, có chức năng đo lường và kiểm soát tổng trọng lượng của hành khách và hàng hóa. Mục tiêu chính của cảm biến này là ngăn chặn tình trạng thang máy bị quá tải, một trong những nguyên nhân tiềm ẩn gây hư hỏng hệ thống hoặc gây mất an toàn khi vận hành.
Cơ chế hoạt động của cảm biến tải trọng thường dựa trên việc đo đạc sự biến dạng hoặc áp lực. Các cảm biến áp lực (load cells) hoặc cảm biến biến dạng (strain gauges) được lắp đặt ở các vị trí chịu lực chính của hệ thống treo cabin hoặc dưới đáy cabin. Khi có tải trọng đặt lên, các cảm biến này sẽ đo lường sự thay đổi về áp lực hoặc biến dạng tương ứng. Dữ liệu này sau đó được xử lý để tính toán ra khối lượng tổng thể bên trong cabin. Tầm quan trọng của cảm biến tải trọng là đảm bảo an toàn vận hành cho thang máy bằng cách giữ cho tải trọng không vượt quá định mức cho phép của nhà sản xuất. Điều này không chỉ bảo vệ người sử dụng khỏi nguy cơ thang máy gặp sự cố do quá tải, mà còn góp phần kéo dài tuổi thọ của các bộ phận quan trọng như động cơ, cáp tải và hệ thống phanh.
Các loại cảm biến thang máy khác và ứng dụng
Bên cạnh ba loại cảm biến cơ bản và thiết yếu đã được đề cập, hệ thống thang máy hiện đại còn được trang bị nhiều loại cảm biến khác với các chức năng chuyên biệt, góp phần nâng cao hiệu suất, an toàn và sự thoải mái cho người sử dụng. Các cảm biến này thường tập trung vào việc giám sát các yếu tố vận hành động lực học hoặc các điều kiện môi trường bên trong giếng thang và cabin.
Có thể bạn quan tâm: Lập Trình Thang Máy Bằng Plc: Hướng Dẫn Chi Tiết Từ Cấu Tạo Đến Ứng Dụng
Cảm biến tốc độ (Speed Sensor / Encoder)
Cảm biến tốc độ, còn gọi là bộ mã hóa vòng quay (encoder), có chức năng cốt lõi là theo dõi và kiểm soát chính xác tốc độ di chuyển của cabin thang máy. Thiết bị này liên tục ghi nhận thông tin về vận tốc, gia tốc và hướng di chuyển của cabin trong suốt hành trình.
Vai trò của cảm biến tốc độ là vô cùng quan trọng trong việc đảm bảo thang máy di chuyển êm ái, không giật cục và dừng đúng tại các tầng với tốc độ đã được lập trình. Nó cung cấp dữ liệu cần thiết cho hệ thống điều khiển để điều chỉnh hoạt động của động cơ, đảm bảo thang máy đạt được vận tốc tối ưu theo từng giai đoạn di chuyển. Hơn nữa, cảm biến tốc độ còn đóng vai trò là một bộ phận hỗ trợ quan trọng cho các hệ thống an toàn khác, ví dụ như hệ thống giám sát tốc độ giới hạn. Nếu cabin di chuyển với tốc độ vượt quá mức cho phép, cảm biến sẽ gửi tín hiệu cảnh báo để kích hoạt các cơ chế an toàn, như hệ thống phanh khẩn cấp, nhằm ngăn chặn tai nạn.
Cảm biến nhiệt độ (Temperature Sensor)
Cảm biến nhiệt độ được thiết kế để giám sát nhiệt độ hoạt động của các bộ phận quan trọng trong hệ thống thang máy, bao gồm động cơ, hệ thống điều khiển, bộ biến tần và đôi khi cả các bộ phận cơ khí khác trong giếng thang. Chúng liên tục đo lường và báo cáo mức nhiệt độ thực tế.
Có thể bạn quan tâm: Phào Đá Thang Máy: Công Dụng, Mẫu Mã & Báo Giá Chi Tiết
Vai trò của cảm biến nhiệt độ là phát hiện sớm các dấu hiệu bất thường về nhiệt độ, đặc biệt là tình trạng quá nhiệt. Quá nhiệt có thể là biểu hiện của hoạt động không ổn định, ma sát quá mức, hoặc vấn đề về hệ thống làm mát. Bằng cách phát hiện sớm những dấu hiệu này, cảm biến nhiệt độ giúp ngăn chặn các hư hỏng nghiêm trọng có thể xảy ra đối với động cơ và các bộ phận nhạy cảm khác. Việc duy trì nhiệt độ hoạt động trong giới hạn cho phép không chỉ bảo vệ tuổi thọ của các linh kiện mà còn đảm bảo sự an toàn và độ tin cậy cho toàn bộ hệ thống thang máy.
Lưu ý quan trọng khi lựa chọn và lắp đặt cảm biến thang máy
Việc lựa chọn và lắp đặt cảm biến thang máy đóng vai trò quyết định đến hiệu quả hoạt động, độ an toàn và tuổi thọ của toàn bộ hệ thống. Để đảm bảo đầu tư hợp lý và mang lại trải nghiệm sử dụng tốt nhất, người dùng và đơn vị thi công cần cân nhắc kỹ lưỡng nhiều yếu tố. Dưới đây là những lưu ý quan trọng cần ghi nhớ.
Lựa chọn cảm biến phù hợp với loại thang máy
Mỗi loại thang máy có những yêu cầu vận hành và đặc điểm kỹ thuật riêng biệt, do đó việc lựa chọn cảm biến cần dựa trên sự phù hợp với từng loại cụ thể. Ví dụ, thang máy gia đình thường có tải trọng nhỏ và tần suất sử dụng không quá cao, do đó có thể không yêu cầu những cảm biến có công suất hoặc độ nhạy quá cao như thang máy tải khách tại các tòa nhà cao tầng hoặc thang máy tải hàng trong khu công nghiệp. Thang máy tải hàng, với yêu cầu chịu tải lớn, cần các cảm biến tải trọng mạnh mẽ và chính xác hơn. Tương tự, thang máy bệnh viện có thể cần các cảm biến cửa nhạy bén hơn để xử lý tình huống y tế khẩn cấp. Cân nhắc kỹ lưỡng loại thang máy sẽ giúp bạn lựa chọn được các cảm biến có thông số kỹ thuật, khả năng chịu tải và độ bền phù hợp, từ đó tối ưu hóa hiệu suất và chi phí.
Tiêu chí đánh giá chất lượng cảm biến
Chất lượng của cảm biến là yếu tố then chốt ảnh hưởng trực tiếp đến độ tin cậy và an toàn của thang máy. Khi đánh giá, cần chú trọng đến các tiêu chí như độ bền bỉ theo thời gian, khả năng hoạt động ổn định trong các điều kiện môi trường khác nhau (nhiệt độ, độ ẩm, bụi bẩn). Độ chính xác là một yếu tố không thể bỏ qua; cảm biến sai lệch có thể dẫn đến các lỗi vận hành nghiêm trọng. Bên cạnh đó, việc lựa chọn các thương hiệu uy tín, có lịch sử lâu đời trong ngành sản xuất linh kiện thang máy và nguồn gốc xuất xứ rõ ràng sẽ giúp đảm bảo chất lượng sản phẩm và yên tâm hơn trong quá trình sử dụng.
Chế độ bảo hành và bảo trì
Chế độ bảo hành là một yếu tố quan trọng cần xem xét khi mua sắm cảm biến thang máy. Thời gian bảo hành càng dài thường phản ánh sự tự tin của nhà sản xuất về chất lượng sản phẩm. Bên cạnh đó, việc tìm hiểu về các chính sách bảo trì sau bảo hành cũng rất cần thiết. Một đơn vị cung cấp dịch vụ bảo trì uy tín, có đội ngũ kỹ thuật chuyên nghiệp và sẵn sàng hỗ trợ khi cần sẽ giúp bạn khắc phục sự cố nhanh chóng, đảm bảo thang máy luôn trong tình trạng hoạt động tốt nhất và kéo dài tuổi thọ của thiết bị.
Yếu tố kỹ thuật cần quan tâm
Ngoài các yếu tố về chất lượng và dịch vụ, các khía cạnh kỹ thuật cũng đóng vai trò quan trọng trong việc lựa chọn cảm biến. Khả năng tương thích của cảm biến với hệ thống điều khiển thang máy hiện có là điều bắt buộc phải kiểm tra. Một cảm biến không tương thích có thể gây ra xung đột tín hiệu, dẫn đến lỗi vận hành hoặc thậm chí làm hỏng hệ thống. Nguồn điện cung cấp cho cảm biến cũng cần được xem xét để đảm bảo ổn định và phù hợp. Cuối cùng, môi trường hoạt động của thang máy, bao gồm các yếu tố như nhiệt độ, độ ẩm, khả năng chịu rung động và va đập, sẽ quyết định loại cảm biến có khả năng chống chịu và hoạt động hiệu quả trong điều kiện đó.
