Hiểu rõ sơ đồ mạch điện cầu thang là chìa khóa để đảm bảo hệ thống chiếu sáng hoạt động an toàn, hiệu quả và tiện lợi, đặc biệt là khi bạn muốn điều khiển đèn từ nhiều vị trí khác nhau. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về mạch điện đèn cầu thang, từ định nghĩa, nguyên lý hoạt động đến hướng dẫn chi tiết cách đấu nối và các loại sơ đồ phổ biến. Chúng ta sẽ cùng nhau khám phá cách xây dựng một hệ thống chiếu sáng cầu thang thông minh và an toàn.
Trong phần , bạn sẽ được trang bị kiến thức về định nghĩa và tầm quan trọng của mạch điện cầu thang, các linh kiện cơ bản cấu thành, cũng như nguyên lý hoạt động của mạch đơn giản. Tiếp theo, bài viết sẽ đi sâu vào hướng dẫn từng bước cách lắp đặt và đấu nối, bao gồm chuẩn bị dụng cụ, thực hiện đấu dây và kiểm tra an toàn. Cuối cùng, chúng ta sẽ tìm hiểu về các loại sơ đồ mạch điện cầu thang phổ biến, từ mạch 2 công tắc 1 bóng đến mạch cho nhiều tầng.
Mạch Điện Cầu Thang Là Gì và Tại Sao Cần Thiết?
Mạch điện đèn cầu thang là một hệ thống dây dẫn và các linh kiện điện tử được thiết kế để điều khiển việc bật/tắt một hoặc nhiều bóng đèn tại khu vực cầu thang, cho phép người sử dụng bật đèn ở một đầu cầu thang và tắt ở đầu kia, hoặc ngược lại. Vai trò chính của nó là cung cấp ánh sáng an toàn khi di chuyển lên xuống, ngăn ngừa tai nạn do thiếu sáng, đồng thời mang lại sự tiện lợi và tiết kiệm năng lượng khi không cần thiết.
Việc có một sơ đồ mạch điện cầu thang chuẩn xác là vô cùng quan trọng để đảm bảo an toàn cho người sử dụng và tuổi thọ của hệ thống. Một sơ đồ đúng quy chuẩn sẽ giúp tránh tình trạng chập điện, cháy nổ do đấu nối sai, quá tải hoặc sử dụng vật liệu kém chất lượng. Hơn nữa, nó còn tối ưu hóa hiệu quả sử dụng điện, giúp bạn tiết kiệm chi phí hàng tháng.
Các Thành Phần Cơ Bản Của Mạch Điện Cầu Thang
Để xây dựng một mạch điện cầu thang hoạt động ổn định, bạn cần nắm vững chức năng của các linh kiện cơ bản sau:
Có thể bạn quan tâm: Thang Máy Khối Lượng 1 Tấn: Tải Trọng Tối Đa Bao Nhiêu & Những Điều Cần Biết Khi Lắp Đặt
- Dây điện: Đây là đường dẫn truyền dòng điện từ nguồn đến các thiết bị. Dây điện trong mạch cầu thang cần có tiết diện phù hợp với công suất tiêu thụ và tiêu chuẩn an toàn.
- Cầu chì: Một thiết bị an toàn quan trọng, có chức năng bảo vệ mạch điện khỏi dòng điện quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giới hạn cho phép, cầu chì sẽ tự động ngắt mạch, ngăn ngừa hư hỏng thiết bị và nguy cơ cháy nổ.
- Công tắc: Thiết bị cho phép người dùng điều khiển việc đóng hoặc ngắt mạch điện. Trong mạch cầu thang, các loại công tắc phổ biến bao gồm:
- Công tắc 1 chiều: Chỉ có hai trạng thái bật và tắt, thường dùng cho các thiết bị chỉ cần điều khiển tại một vị trí duy nhất.
- Công tắc 3 chiều (Công tắc cầu thang/Công tắc hành trình): Có ba cực đấu nối, cho phép điều khiển một bóng đèn từ hai vị trí khác nhau. Đây là loại công tắc cốt lõi trong hầu hết các mạch điện cầu thang.
- Bóng đèn LED: Là nguồn sáng chính trong hệ thống. Bóng đèn LED hiện đại mang lại hiệu quả chiếu sáng cao, tiết kiệm điện năng và có tuổi thọ bền bỉ hơn so với các loại bóng đèn truyền thống.
Nguyên Lý Hoạt Động Của Mạch Điện Cầu Thang Đơn Giản
Nguyên lý hoạt động của mạch điện cầu thang 2 công tắc 1 bóng đèn, còn gọi là mạch 3 chiều, là một minh chứng rõ ràng cho sự tiện lợi và hiệu quả của hệ thống này. Mạch này cho phép bạn bật đèn ở đầu này cầu thang và tắt đèn ở đầu kia, hoặc ngược lại.
Luồng điện đi từ nguồn điện (pha) sẽ được đấu nối vào một trong hai công tắc 3 chiều. Khi bạn thao tác bật công tắc thứ nhất, dòng điện sẽ đi qua một trong hai đường dây “sao” của công tắc này và tiếp tục đến công tắc thứ hai. Tại công tắc thứ hai, tùy thuộc vào vị trí của nó, dòng điện sẽ được dẫn tiếp đến bóng đèn hoặc bị ngắt. Khi bạn bật công tắc thứ hai (hoặc chuyển trạng thái của nó), nó sẽ quyết định dòng điện có đi đến bóng đèn hay không. Nếu bóng đèn đang tắt, việc bật công tắc thứ nhất hoặc thứ hai (theo đúng trình tự) sẽ làm đèn sáng. Ngược lại, nếu đèn đang sáng, thao tác tương tự sẽ làm đèn tắt. Dòng điện sau khi đi qua bóng đèn sẽ trở về nguồn (trung tính).
Hướng Dẫn Chi Tiết Cách Đấu Nối Mạch Điện Cầu Thang Chuẩn
Việc đấu nối mạch điện đèn cầu thang đòi hỏi sự cẩn trọng và tuân thủ các bước kỹ thuật để đảm bảo an toàn và hiệu quả. Dưới đây là quy trình chi tiết giúp bạn thực hiện công việc này một cách chính xác.
Chuẩn Bị Dụng Cụ Và Vật Liệu Cần Thiết
Có thể bạn quan tâm: Mẫu Hợp Đồng Bảo Trì Thang Máy: Hướng Dẫn Chi Tiết & Lưu Ý Quan Trọng 2024
Trước khi bắt tay vào công việc, hãy đảm bảo bạn đã chuẩn bị đầy đủ các dụng cụ và vật liệu sau:
Dụng cụ:
- Kìm điện, kìm tuốt dây
- Kéo
- Tua vít (dẹt và bake)
- Máy khoan (nếu cần tạo lỗ đi dây hoặc lắp đế âm)
- Bút thử điện
- Băng keo cách điện
- Dao rọc giấy (nếu cần)
Vật liệu:
- Dây điện (chọn loại có tiết diện phù hợp với công suất, thường là 1.5mm² hoặc 2.5mm²)
- Cầu chì (hoặc aptomat tép loại nhỏ)
- Công tắc 3 chiều (số lượng tùy thuộc vào số điểm điều khiển mong muốn)
- Đế âm tường hoặc hộp nối điện
- Bóng đèn LED và đui đèn tương ứng
- Phụ kiện đấu nối (terminal block, ốc siết dây nếu cần)
Các Bước Đấu Nối Mạch Điện Đèn Cầu Thang
Việc đấu nối mạch điện đèn cầu thang cần tuân theo một trình tự logic để đảm bảo hoạt động chính xác và an toàn.
- Xác định vị trí nguồn điện và các điểm lắp đặt công tắc, bóng đèn: Đảm bảo nguồn điện đã được ngắt an toàn trước khi thực hiện.
- Lắp đặt đế âm và đi dây: Tiến hành lắp đặt đế âm tường cho các công tắc và bóng đèn tại vị trí đã định. Dùng ống luồn dây điện để đảm bảo an toàn và thẩm mỹ, sau đó luồn dây điện theo sơ đồ thiết kế.
- Đấu nối dây từ nguồn điện đến công tắc: Dây pha (thường là dây màu đỏ hoặc nâu) từ nguồn điện sẽ được đấu vào một trong hai chân của công tắc 3 chiều đầu tiên. Dây trung tính (thường là dây màu xanh dương hoặc trắng) sẽ được nối trực tiếp đến bóng đèn.
- Đấu nối dây giữa các công tắc: Dùng hai sợi dây điện (thường gọi là dây “sao”) để đấu nối hai chân còn lại của công tắc 3 chiều thứ nhất với hai chân tương ứng của công tắc 3 chiều thứ hai.
- Đấu nối dây từ công tắc đến bóng đèn: Chân còn lại của công tắc 3 chiều thứ hai sẽ được nối với dây pha của bóng đèn.
-
Đấu nối dây từ bóng đèn về nguồn: Dây còn lại của bóng đèn sẽ được nối trực tiếp với dây trung tính từ nguồn điện (qua cầu chì/aptomat nếu chưa có).
-

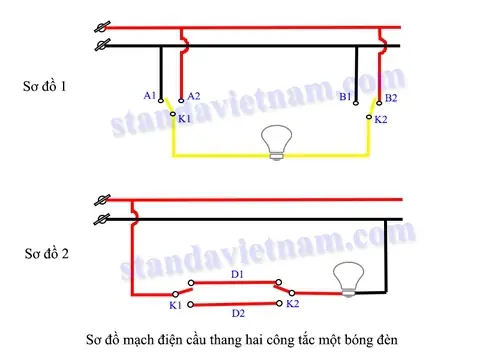

Minh họa sơ đồ đấu dây chi tiết:
- Mạch 2 công tắc 1 bóng (Mạch 3 chiều):
- Nguồn điện (pha) đấu vào chân chung của Công tắc 1.
- Hai chân còn lại của Công tắc 1 nối với hai chân “sao” của Công tắc 2.
- Chân chung của Công tắc 2 nối với dây pha của bóng đèn.
- Dây trung tính từ nguồn đấu trực tiếp vào dây trung tính của bóng đèn.
- Mạch 3 công tắc 1 bóng (Mạch 4 chiều): Cần thêm một công tắc 4 chiều đặt giữa hai công tắc 3 chiều. Dây “sao” từ công tắc 3 chiều đầu tiên sẽ đấu vào hai chân vào của công tắc 4 chiều. Hai chân ra của công tắc 4 chiều sẽ đấu vào hai chân “sao” của công tắc 3 chiều thứ hai. Các đấu nối còn lại tương tự mạch 2 công tắc 1 bóng.
- Mạch 2 công tắc 1 bóng (Mạch 3 chiều):
Kiểm Tra An Toàn Sau Khi Lắp Đặt
Sau khi hoàn tất việc đấu nối, việc kiểm tra an toàn là bước không thể bỏ qua để đảm bảo hệ thống hoạt động chính xác và tránh các sự cố tiềm ẩn.
Có thể bạn quan tâm: Vụ Nguyễn Hữu Linh: Diễn Biến, Khởi Tố Và Quy Định Pháp Luật Về Tội Dâm Ô Trẻ Em
- Kiểm tra điện áp: Sử dụng bút thử điện để kiểm tra xem có điện áp tại các điểm cần thiết hay không, đặc biệt là tại các đầu nối và vị trí công tắc, bóng đèn.
- Đo thông mạch: Sử dụng đồng hồ đo điện để kiểm tra tính liên tục của mạch, đảm bảo không có dây nào bị đứt ngầm hoặc nối sai.
- Kiểm tra hoạt động của công tắc: Bật/tắt lần lượt các công tắc để đảm bảo đèn sáng/tắt theo đúng thao tác. Thử nghiệm điều khiển đèn từ tất cả các công tắc.
- Xử lý các lỗi thường gặp:
- Đèn không sáng: Kiểm tra lại nguồn điện, dây nối từ công tắc đến bóng đèn, hoặc công tắc có bị hỏng không.
- Đèn sáng yếu: Kiểm tra tiết diện dây điện, chất lượng bóng đèn hoặc công tắc.
- Chập chờn: Các mối nối có thể bị lỏng, cần siết chặt lại.
- Cầu chì/aptomat nhảy: Kiểm tra xem có hiện tượng ngắn mạch hoặc quá tải không.
Các Loại Sơ Đồ Mạch Điện Cầu Thang Phổ Biến
Có nhiều loại sơ đồ mạch điện cầu thang khác nhau, mỗi loại phù hợp với nhu cầu và cấu trúc của từng ngôi nhà, từ đơn giản đến phức tạp. Việc lựa chọn sơ đồ phù hợp sẽ tối ưu hóa sự tiện lợi và an toàn cho hệ thống chiếu sáng.
Mạch Điện Cầu Thang 2 Công Tắc 1 Bóng (Mạch 3 Chiều)
Mạch điện cầu thang 2 công tắc 1 bóng là loại mạch phổ biến nhất, thường được sử dụng cho các không gian như cầu thang nhà ở, hành lang ngắn, nơi cần điều khiển ánh sáng từ hai vị trí cách xa nhau. Sơ đồ này sử dụng hai công tắc 3 chiều. Nguyên lý hoạt động dựa trên việc thay đổi trạng thái của dòng điện đi qua hai công tắc. Bất kể trạng thái hiện tại của đèn (sáng hay tắt), việc bật bất kỳ công tắc nào trong hai công tắc này cũng sẽ thay đổi trạng thái của đèn (từ sáng sang tắt hoặc ngược lại). Điều này mang lại sự tiện lợi tối đa cho người sử dụng khi lên hoặc xuống cầu thang.
Mạch Điện Cầu Thang Nhiều Tầng
Đối với các cầu thang có nhiều tầng (từ 3 tầng trở lên), việc thiết kế mạch điện cần tuân thủ nguyên tắc mở rộng của mạch 2 công tắc 1 bóng. Nguyên tắc chung là sử dụng hai công tắc 3 chiều ở hai đầu của toàn bộ hệ thống chiếu sáng và kết hợp thêm các công tắc 4 chiều (hoặc gọi là công tắc trung gian) ở giữa để nối tiếp các nhánh điều khiển. Mỗi công tắc 4 chiều có nhiệm vụ đảo chiều dòng điện giữa hai công tắc 3 chiều hoặc giữa các công tắc 4 chiều khác. Càng nhiều tầng, bạn càng cần bổ sung thêm công tắc 4 chiều.
Có thể bạn quan tâm: Công Ty Tnhh Thang Máy Thái Bình: Lịch Sử, Thông Tin & Dịch Vụ
Đối với các ứng dụng chuyên biệt như thang máy tải hàng, hệ thống điều khiển sẽ phức tạp hơn nhiều, bao gồm các công tắc hành trình, rơ le, bộ điều khiển logic lập trình (PLC) để đảm bảo an toàn tuyệt đối và hoạt động chính xác theo yêu cầu của tải trọng và tần suất sử dụng.
Lưu Ý Quan Trọng Khi Lắp Đặt Mạch Điện Cầu Thang
Việc lắp đặt mạch điện cầu thang không chỉ dừng lại ở việc đấu nối đúng kỹ thuật mà còn đòi hỏi sự quan tâm đến các yếu tố khác để đảm bảo hệ thống hoạt động tối ưu và an toàn trong suốt quá trình sử dụng.
Lựa Chọn Thiết Bị Điện Phù Hợp
Chất lượng của các thiết bị điện đóng vai trò quyết định đến sự bền bỉ và an toàn của hệ thống chiếu sáng cầu thang.
- Dây điện: Chọn dây điện có tiết diện phù hợp với công suất của bóng đèn và chiều dài đường dây. Nên ưu tiên dây có lớp vỏ cách điện tốt, chống cháy và chịu được nhiệt độ cao. Tiêu chuẩn phổ biến cho mạch chiếu sáng là dây có tiết diện từ 1.5mm² đến 2.5mm².
- Công tắc: Chọn công tắc của các thương hiệu uy tín, có khả năng chịu tải tốt, cơ chế đóng ngắt nhạy bén và bền bỉ. Đối với mạch cầu thang, công tắc 3 chiều và 4 chiều cần có chất lượng cao để đảm bảo hoạt động ổn định.
- Bóng đèn LED: Lựa chọn bóng đèn LED có thương hiệu rõ ràng, công suất phù hợp với diện tích không gian cầu thang, và có chỉ số hoàn màu (CRI) cao để ánh sáng chân thực. Ưu tiên bóng đèn có khả năng tiết kiệm điện năng.
Tiêu Chuẩn An Toàn Điện Cần Tuân Thủ
An toàn điện là yếu tố tối quan trọng khi thi công và sử dụng bất kỳ hệ thống điện nào. Khi lắp đặt mạch điện cầu thang, bạn cần tuân thủ nghiêm ngặt các quy định an toàn điện quốc gia:
- Luôn ngắt nguồn điện trước khi thao tác đấu nối hoặc sửa chữa.
- Sử dụng dụng cụ cách điện và trang bị bảo hộ lao động (găng tay, kính mắt).
- Đảm bảo các mối nối dây được siết chặt và cách điện tốt bằng băng keo điện hoặc đầu nối chuyên dụng.
- Tránh để dây điện tiếp xúc trực tiếp với nước hoặc các vật liệu dễ cháy.
- Lắp đặt cầu chì hoặc aptomat bảo vệ phù hợp cho toàn bộ hệ thống.
Khi Nào Nên Gọi Thợ Chuyên Nghiệp?
Mặc dù việc lắp đặt mạch điện cầu thang cơ bản có thể tự thực hiện nếu bạn có kiến thức và kỹ năng nhất định, nhưng có những trường hợp bạn nên cân nhắc gọi thợ điện chuyên nghiệp:
- Khi bạn không có đủ kiến thức về điện hoặc cảm thấy không tự tin với công việc.
- Đối với các hệ thống điện phức tạp, liên quan đến nhiều thiết bị hoặc công suất lớn.
- Khi cần lắp đặt cho các khu vực có yêu cầu an toàn cao như nhà xưởng, công trình công cộng.
- Nếu bạn gặp phải các vấn đề kỹ thuật khó giải quyết hoặc không chắc chắn về cách xử lý.
- Để đảm bảo tuân thủ đầy đủ các quy định an toàn và tiêu chuẩn kỹ thuật.
Khác Biệt Giữa Mạch Cầu Thang Dân Dụng và Mạch Thang Máy Tải Hàng
Sự khác biệt cơ bản nhất giữa mạch điện cầu thang dân dụng và mạch điện cho thang máy tải hàng nằm ở tính phức tạp, yêu cầu kỹ thuật và tiêu chuẩn an toàn.
- Mạch cầu thang dân dụng: Thường là mạch điện đơn giản với công tắc 3 chiều hoặc 4 chiều, dùng để điều khiển đèn chiếu sáng. Yêu cầu kỹ thuật không quá cao, chủ yếu tập trung vào sự tiện lợi và tiết kiệm điện.
- Mạch thang máy tải hàng: Là một hệ thống điện phức tạp hơn nhiều. Nó bao gồm các mạch điều khiển động cơ, hệ thống cảm biến vị trí, công tắc hành trình, bộ điều khiển logic lập trình (PLC), hệ thống an toàn như phanh khẩn cấp, cửa tự động, và các hệ thống cảnh báo. Yêu cầu về độ chính xác, độ tin cậy và an toàn là cực kỳ cao, vì nó liên quan trực tiếp đến tính mạng con người và tải trọng hàng hóa. Việc thiết kế và lắp đặt mạch thang máy tải hàng bắt buộc phải do các kỹ sư và thợ điện chuyên môn cao thực hiện.
