Tầng kỹ thuật thang máy, thường được gọi là phòng máy, đóng vai trò là trung tâm điều khiển và vận hành cho mọi hoạt động của thang máy. Đây là khu vực chứa các thiết bị cốt lõi quyết định hiệu suất, an toàn và độ bền của hệ thống thang máy. Hiểu rõ về tầng kỹ thuật, cấu tạo cũng như các yêu cầu thiết kế là vô cùng quan trọng để đảm bảo thang máy hoạt động ổn định và đáp ứng các tiêu chuẩn an toàn.
Trong bài viết này, chúng ta sẽ đi sâu vào khám phá định nghĩa, vai trò không thể thiếu của tầng kỹ thuật thang máy, cũng như cấu tạo chi tiết của các bộ phận chính bên trong. Bên cạnh đó, chúng tôi sẽ cung cấp những yêu cầu kỹ thuật và tiêu chuẩn cần tuân thủ khi thiết kế, xây dựng tầng kỹ thuật, đảm bảo một không gian vận hành an toàn và hiệu quả nhất. Cuối cùng, chúng ta sẽ tìm hiểu thêm về cách phân biệt tầng kỹ thuật thang máy với các loại phòng kỹ thuật khác và ảnh hưởng của các yếu tố như hố PIT, chiều cao OH đến thiết kế tổng thể.
Tầng kỹ thuật thang máy là gì và vai trò chính của nó?
Tầng kỹ thuật thang máy, hay còn gọi là phòng máy, là khu vực được thiết kế riêng biệt để đặt các thiết bị điều khiển và vận hành cốt lõi của thang máy, khác biệt hoàn toàn với không gian sử dụng của người dùng hoặc các khu vực kỹ thuật khác. Vai trò cốt lõi của tầng kỹ thuật là đảm bảo mọi hoạt động của thang máy diễn ra một cách trơn tru, an toàn và hiệu quả thông qua việc tập trung quản lý và điều khiển các bộ phận cơ khí và điện tử quan trọng.
Khái niệm và tên gọi khác của tầng kỹ thuật thang máy
Thuật ngữ “tầng kỹ thuật” thang máy thường được biết đến với nhiều tên gọi khác nhau như “phòng máy” hoặc “machine room” trong tiếng Anh, tất cả đều ám chỉ cùng một không gian chức năng chuyên biệt cho thang máy. Sự phân biệt rõ ràng nhất nằm ở việc thang máy có phòng máy và thang máy không phòng máy, với loại có phòng máy đòi hỏi một không gian riêng biệt để lắp đặt các thiết bị chính.
Thang máy có phòng máy là loại truyền thống, nơi các bộ phận quan trọng như máy kéo, tủ điện điều khiển được đặt trong một không gian kín, thường nằm phía trên hoặc phía sau giếng thang. Ngược lại, thang máy không phòng máy (Machine Room Less – MRL) là công nghệ mới hơn, nơi các thiết bị này được tích hợp trực tiếp vào giếng thang hoặc đặt ở những vị trí khác như đỉnh thang hoặc bên cạnh cửa tầng, loại bỏ nhu cầu về một phòng máy riêng biệt.
Có thể bạn quan tâm: Tăng Áp Buồng Thang Máy: Nguyên Lý, Tiêu Chuẩn Và Ứng Dụng Pccc
Chức năng quan trọng của tầng kỹ thuật
Tầng kỹ thuật đóng vai trò trung tâm, là nơi tập hợp và vận hành của các thành phần then chốt, đảm bảo thang máy hoạt động đúng chức năng.
- Nơi đặt máy kéo (động cơ chính): Máy kéo là bộ phận quan trọng nhất, chịu trách nhiệm tạo ra lực kéo thông qua hệ thống dây cáp để nâng và hạ cabin thang máy di chuyển giữa các tầng. Máy kéo quyết định tốc độ, khả năng chịu tải và hiệu suất hoạt động tổng thể của thang máy.
- Vị trí lắp đặt tủ điện điều khiển thang máy: Tủ điện điều khiển được xem là “bộ não” của thang máy, chứa đựng các mạch điện tử, bộ vi xử lý và các thiết bị an toàn. Nó tiếp nhận tín hiệu từ bảng gọi tầng, xử lý thông tin và điều khiển hoạt động của máy kéo, cửa thang, hệ thống chiếu sáng, quạt thông gió, cũng như các tính năng an toàn khác.
- Chứa các thiết bị quan trọng khác như biến tần, bộ điều khiển, hệ thống an toàn: Ngoài máy kéo và tủ điện, tầng kỹ thuật còn là nơi chứa biến tần (thường dùng để điều chỉnh tốc độ và tiết kiệm năng lượng), các bộ điều khiển phụ, hệ thống cứu hộ tự động (ARS), hệ thống liên lạc khẩn cấp, và các thiết bị giám sát, bảo vệ khác đảm bảo thang máy vận hành an toàn trong mọi tình huống.
Cấu tạo chi tiết các bộ phận trong tầng kỹ thuật thang máy
Tầng kỹ thuật thang máy được cấu thành từ nhiều bộ phận vật lý và kỹ thuật, mỗi thành phần đều đóng góp vào sự vận hành an toàn và hiệu quả của toàn bộ hệ thống. Việc hiểu rõ cấu tạo giúp chúng ta đánh giá đúng tầm quan trọng của việc bảo trì và thiết kế.

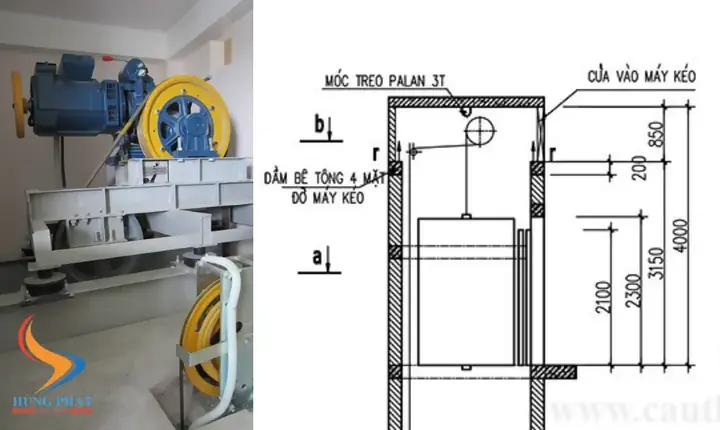

Máy kéo thang máy và nguyên lý hoạt động cơ bản
Máy kéo thang máy là trái tim của hệ thống, chịu trách nhiệm chính cho sự di chuyển lên xuống của cabin. Nguyên lý hoạt động cơ bản của máy kéo là tạo ra một lực quay, thông qua hệ thống puly và dây cáp, để di chuyển cabin theo hướng mong muốn.
Có hai loại máy kéo phổ biến: máy kéo có hộp số (geared traction) và máy kéo không hộp số (gearless traction). Máy kéo có hộp số thường được sử dụng cho các thang máy có tốc độ thấp và trung bình, trong khi máy kéo không hộp số, với hiệu suất cao hơn và ít tiếng ồn hơn, thường được trang bị cho các thang máy tốc độ cao hoặc trong các tòa nhà có yêu cầu đặc biệt về vận hành êm ái.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Tính Toán Lõi Thang Máy Chuẩn Xác & Hiệu Quả
Tủ điện điều khiển và các thiết bị đi kèm
Tủ điện điều khiển là trung tâm xử lý thông tin và đưa ra mệnh lệnh cho toàn bộ hệ thống thang máy. Bên trong tủ điện là sự kết hợp phức tạp của các linh kiện điện tử và cơ khí, bao gồm bộ điều khiển trung tâm (CPU), các rơ-le, contactor, biến tần, cầu dao, bộ nguồn, và các bảng mạch in.
Các linh kiện này phối hợp nhịp nhàng để nhận tín hiệu gọi tầng, tính toán hành trình tối ưu, điều khiển tốc độ động cơ, đóng mở cửa, kích hoạt các tính năng an toàn như phanh hãm, và xử lý các tình huống khẩn cấp. Sự hoạt động chính xác của tủ điện là yếu tố quyết định sự an toàn và tiện nghi khi sử dụng thang máy.
Các phụ kiện và lỗ kỹ thuật cần thiết
Bên cạnh các thiết bị chính, tầng kỹ thuật còn cần có các phụ kiện và cấu trúc hỗ trợ để đảm bảo việc lắp đặt và vận hành diễn ra thuận lợi.
- Lỗ kỹ thuật: Các lỗ kỹ thuật là những phần không thể thiếu trong cấu tạo của tầng kỹ thuật, phục vụ cho các mục đích cụ thể như:
- Lỗ treo pa lăng: Dùng để móc và cố định pa lăng (tời nâng), một thiết bị hỗ trợ quan trọng trong quá trình bảo trì, sửa chữa hoặc thay thế các bộ phận nặng của thang máy. Kích thước và vị trí của lỗ này được tính toán kỹ lưỡng để đảm bảo an toàn khi sử dụng.
- Lỗ luồn cáp: Là các lỗ trên sàn, tường hoặc trần cho phép luồn các loại cáp điện, cáp tín hiệu từ tầng kỹ thuật xuống giếng thang hoặc các khu vực khác. Kích thước của các lỗ này phải đủ lớn để luồn cáp dễ dàng nhưng cũng đủ nhỏ để hạn chế bụi bẩn và tiếng ồn.
Những yêu cầu và tiêu chuẩn kỹ thuật cần tuân thủ khi thiết kế tầng kỹ thuật
Việc thiết kế tầng kỹ thuật thang máy không chỉ đơn thuần là tạo ra một không gian chứa thiết bị mà còn phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo an toàn, hiệu quả vận hành và tuổi thọ của hệ thống.
Có thể bạn quan tâm: Cách Tính Số Lượng Thang Máy Chuẩn Xác Theo Quy Định Mới Nhất
Tiêu chuẩn về kích thước và chiều cao tầng kỹ thuật
Kích thước và chiều cao của tầng kỹ thuật là những yếu tố quan trọng, ảnh hưởng trực tiếp đến khả năng lắp đặt, bảo trì và vận hành an toàn của thang máy.
Đối với thang máy có phòng máy, chiều cao tối thiểu thường được quy định, ví dụ như 5100mm hoặc cao hơn, tùy thuộc vào loại thang máy và máy kéo được sử dụng, để đảm bảo đủ không gian làm việc cho kỹ thuật viên và cho phép tháo lắp các bộ phận lớn. Diện tích sàn yêu cầu cho phòng máy cũng phải đủ rộng để bố trí máy kéo, tủ điện và các thiết bị phụ trợ một cách khoa học, có lối đi an toàn và thông thoáng.
Yêu cầu về kết cấu, thông gió và ánh sáng
Kết cấu của tầng kỹ thuật phải đảm bảo độ bền vững, chịu lực tốt để nâng đỡ toàn bộ trọng lượng của máy kéo và các thiết bị khác, cũng như rung động trong quá trình hoạt động. Sàn, tường và trần cần được xây dựng chắc chắn, tuân thủ các tiêu chuẩn về chịu tải và chống thấm.
Hệ thống thông gió là yếu tố cực kỳ quan trọng để tản nhiệt cho các thiết bị điện tử, tránh tình trạng quá nóng gây ảnh hưởng đến hiệu suất và tuổi thọ. Ánh sáng đầy đủ, không gây chói, giúp kỹ thuật viên dễ dàng quan sát, thao tác và thực hiện công việc bảo trì một cách an toàn và chính xác.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Tính Móng Lõi Thang Máy Chuẩn Kỹ Thuật
Các yêu cầu về an toàn trong phòng máy
An toàn luôn là ưu tiên hàng đầu trong thiết kế và vận hành tầng kỹ thuật thang máy.
- Quy định về lối đi, lan can, tay vịn: Cần có lối đi rõ ràng, đủ rộng để di chuyển dễ dàng giữa các thiết bị. Lan can và tay vịn chắc chắn được lắp đặt tại các khu vực có nguy cơ té ngã hoặc cần điểm tựa, đặc biệt là xung quanh giếng thang hoặc các khu vực có chênh lệch độ cao.
- Biện pháp phòng cháy chữa cháy: Phòng máy chứa nhiều thiết bị điện tử, tiềm ẩn nguy cơ cháy nổ. Do đó, việc trang bị đầy đủ các thiết bị phòng cháy chữa cháy như bình chữa cháy phù hợp, hệ thống báo cháy tự động là bắt buộc, cùng với việc tuân thủ các quy định về cách điện và cách nhiệt cho các thiết bị.
Phân biệt tầng kỹ thuật thang máy với các loại phòng kỹ thuật khác
Việc phân biệt tầng kỹ thuật thang máy với các loại phòng kỹ thuật khác giúp chúng ta có cái nhìn rõ ràng hơn về vai trò độc đáo và các yêu cầu đặc thù của từng không gian.
Phòng kỹ thuật thang máy và phòng kỹ thuật của hệ thống điều khiển
Phòng kỹ thuật thang máy chủ yếu tập trung vào các thiết bị cơ khí và điện lực trực tiếp vận hành thang máy như máy kéo, tủ điện chính, hệ thống phanh. Trong khi đó, phòng kỹ thuật của hệ thống điều khiển (ví dụ: phòng server, phòng điều khiển tòa nhà) lại chứa các thiết bị xử lý dữ liệu, mạng máy tính, hệ thống giám sát an ninh, BMS (Building Management System). Mặc dù có liên quan đến nhau, nhưng chức năng và các thiết bị chính bên trong hai loại phòng này là khác biệt.
Các loại thang máy không phòng máy và yêu cầu kỹ thuật liên quan
Thang máy không phòng máy (MRL) đã loại bỏ sự cần thiết của một phòng máy truyền thống, mang lại sự linh hoạt trong thiết kế tòa nhà. Các thiết bị chính như máy kéo nhỏ gọn và tủ điều khiển được tích hợp trực tiếp vào giếng thang, thường là phía trên cửa tầng hoặc phía sau cabin.
Yêu cầu kỹ thuật cho loại thang máy này tập trung vào việc tối ưu hóa không gian giếng thang, đảm bảo hệ thống thông gió và tản nhiệt hiệu quả cho các thiết bị đặt trong giếng, cũng như hệ thống cứu hộ khi mất điện. Việc bảo trì thường được thực hiện từ bên trong giếng thang hoặc thông qua các cửa dịch vụ.
Chiều sâu hố PIT và chiều cao OH (Overhead) ảnh hưởng thế nào đến tầng kỹ thuật?
Chiều sâu hố PIT (phần dưới cùng của giếng thang) và chiều cao OH (khoảng không gian phía trên cabin ở tầng cao nhất) có mối liên hệ mật thiết với việc thiết kế tầng kỹ thuật, đặc biệt là đối với thang máy có phòng máy.
- Chiều sâu hố PIT: Ảnh hưởng đến vị trí đặt các bộ phận giảm chấn, hệ thống phanh an toàn dưới đáy giếng thang, và đôi khi là cả bộ máy kéo nếu thiết kế cho phép đặt máy kéo ở vị trí thấp hơn.
- Chiều cao OH: Quyết định không gian cần thiết để đặt máy kéo phía trên, hệ thống puly, dây cáp, và các thiết bị liên quan khác. Chiều cao OH không đủ có thể yêu cầu một thiết kế máy kéo đặc biệt hoặc dẫn đến việc không thể lắp đặt thang máy có phòng máy.

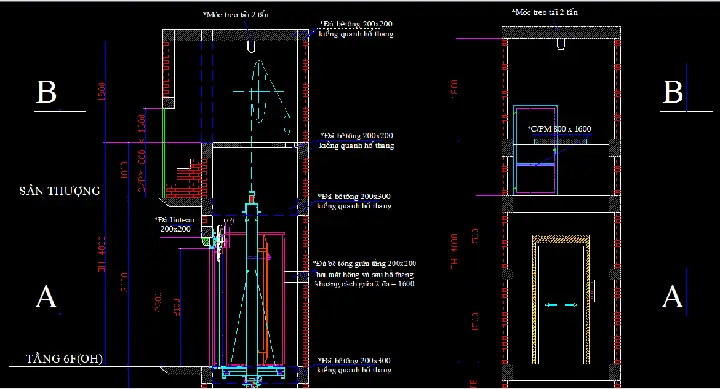

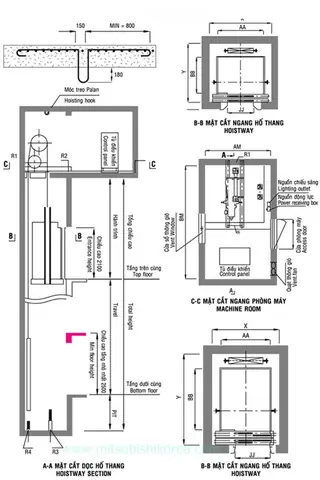

Bản vẽ thiết kế hố thang và vai trò của kỹ sư tư vấn
Bản vẽ thiết kế hố thang, bao gồm cả chi tiết về tầng kỹ thuật, là tài liệu quan trọng nhất, thể hiện đầy đủ các thông số kỹ thuật, kích thước, vị trí lắp đặt thiết bị và các yêu cầu về kết cấu, an toàn.
Vai trò của kỹ sư tư vấn trong quá trình này là vô cùng quan trọng. Họ là người có chuyên môn sâu, giúp đảm bảo bản vẽ thiết kế tuân thủ đúng các tiêu chuẩn kỹ thuật, quy định pháp luật, phù hợp với yêu cầu sử dụng của tòa nhà, và tối ưu hóa hiệu suất cũng như an toàn cho hệ thống thang máy ngay từ giai đoạn ban đầu.
