Việc xây dựng và hoàn thiện công trình đòi hỏi sự tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật để đảm bảo an toàn, thẩm mỹ và độ bền. Đối với hệ thống trần thạch cao, khung xương đóng vai trò nền tảng cốt lõi, ảnh hưởng trực tiếp đến chất lượng tổng thể. Bài viết này sẽ đi sâu vào các tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam) quy định về khung xương trần thạch cao, bao gồm yêu cầu kỹ thuật, quy trình lắp đặt và nghiệm thu, giúp bạn nắm vững những thông tin cần thiết để lựa chọn và thi công hiệu quả.
Trong , chúng ta sẽ khám phá định nghĩa và vai trò quan trọng của khung xương trần thạch cao theo TCVN, cùng với các tiêu chuẩn Việt Nam liên quan như TCVN 8256, TCVN 10701, TCVN 8654 và các tiêu chuẩn thí nghiệm khác. Tiếp theo, bài viết sẽ trình bày chi tiết các yêu cầu kỹ thuật về vật liệu, kích thước, khoảng cách lắp đặt và quy trình thi công chuẩn TCVN. Cuối cùng, phần nghiệm thu sẽ cung cấp các tiêu chí đánh giá chất lượng và độ an toàn của hệ thống khung xương sau khi hoàn thành.
Khung xương trần thạch cao theo TCVN là gì?
Khung xương trần thạch cao theo TCVN là hệ thống kết cấu kim loại được thiết kế và chế tạo theo các quy định tiêu chuẩn quốc gia, đóng vai trò là bộ giá đỡ vững chắc cho tấm thạch cao, tạo nên một hệ thống trần hoàn chỉnh. Mục đích ra đời của các tiêu chuẩn TCVN liên quan là nhằm chuẩn hóa quy trình sản xuất, thi công và kiểm định chất lượng khung xương, đảm bảo sự an toàn, bền vững và hiệu quả cho công trình xây dựng. Phạm vi áp dụng của các tiêu chuẩn này trải rộng từ khâu thiết kế, lựa chọn vật liệu, thi công lắp đặt cho đến công tác nghiệm thu cuối cùng.
Khung xương trần thạch cao là gì?

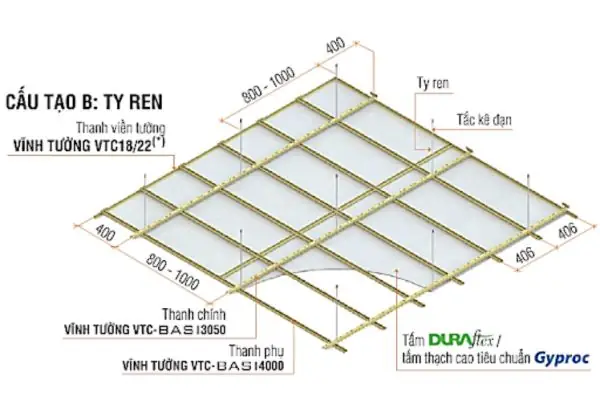

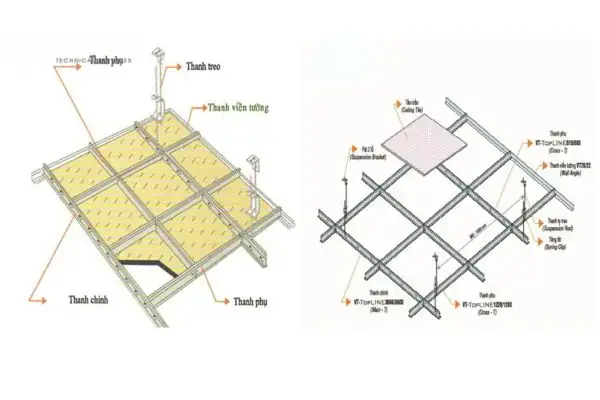

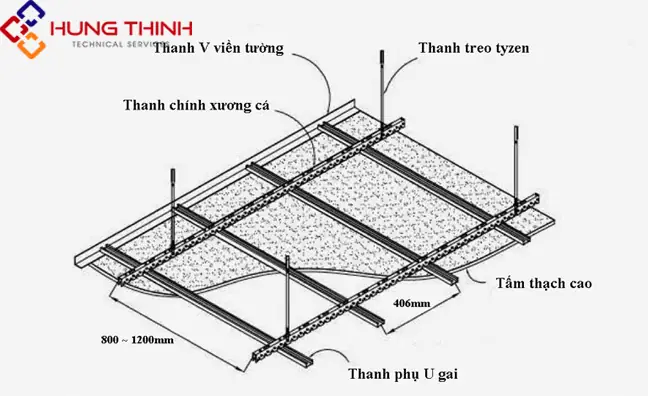

Khung xương trần thạch cao là một hệ thống các thanh kim loại (thường là thép mạ kẽm) được liên kết với nhau theo một cấu trúc nhất định. Cấu tạo cơ bản bao gồm các thanh chính (main tees), thanh phụ (cross tees) và thanh viền tường (wall angles), cùng với các phụ kiện đi kèm như pát treo, tăng đơ, vis. Chức năng chính của khung xương là chịu tải trọng của tấm thạch cao, hệ thống cách âm, cách nhiệt (nếu có) và các thiết bị lắp đặt trên trần như đèn, quạt, hệ thống điều hòa, đồng thời tạo ra một bề mặt phẳng để tấm thạch cao được cố định chắc chắn.
Tầm quan trọng của tiêu chuẩn TCVN
Việc có các tiêu chuẩn TCVN cho khung xương trần thạch cao là vô cùng cần thiết để đảm bảo chất lượng và an toàn cho các công trình xây dựng. Nó giúp định hướng nhà sản xuất, nhà thầu và người sử dụng về các yêu cầu tối thiểu mà vật liệu và quy trình thi công cần đáp ứng. Lợi ích của việc tuân thủ TCVN bao gồm việc giảm thiểu rủi ro về an toàn lao động và an toàn sử dụng, kéo dài tuổi thọ công trình, nâng cao tính thẩm mỹ và tạo sự đồng bộ trong ngành xây dựng.
Có thể bạn quan tâm: Thanh Lý Tấm Trần Thạch Cao Cũ: Hướng Dẫn Chi Tiết & Nơi Bán Giá Tốt
Các tiêu chuẩn TCVN quan trọng cho khung xương trần thạch cao
Để đảm bảo chất lượng và tính đồng bộ cho hệ thống trần thạch cao, các tiêu chuẩn TCVN đóng vai trò là kim chỉ nam cho mọi quy trình. Dưới đây là các tiêu chuẩn chính liên quan đến khung xương và tấm thạch cao, cùng với tóm tắt nội dung cốt lõi của chúng.
TCVN 8256:2022 (hoặc phiên bản mới nhất) về Tấm thạch cao – Yêu cầu kỹ thuật
Mặc dù TCVN 8256:2022 tập trung vào yêu cầu kỹ thuật của tấm thạch cao, nó có vai trò quan trọng trong mối liên hệ với khung xương. Tiêu chuẩn này quy định các đặc tính của tấm thạch cao như độ dày, kích thước, khả năng chống cháy, chống ẩm, độ phẳng và độ bền cơ học. Các yêu cầu này ảnh hưởng trực tiếp đến việc lựa chọn loại khung xương phù hợp, bởi khung xương phải đủ khả năng chịu lực để đỡ tấm thạch cao với các đặc tính đã được quy định, đảm bảo hệ thống trần không bị võng, nứt hoặc sập đổ.
TCVN 10701:2016 về Yêu cầu lắp đặt, hoàn thiện Tấm thạch cao
TCVN 10701:2016 là tiêu chuẩn then chốt về quy trình thi công, cung cấp các quy định chi tiết về cách lắp đặt khung xương theo đúng kỹ thuật. Tiêu chuẩn này yêu cầu rõ ràng về khoảng cách các thanh đỡ, cách thức liên kết giữa các bộ phận khung, cách cố định vào tường và kết cấu mái. Ngoài ra, tiêu chuẩn cũng đề cập đến các yêu cầu về phụ kiện đi kèm, đảm bảo chúng có khả năng chịu lực phù hợp và các mối nối giữa các bộ phận khung xương phải được thực hiện chắc chắn, đúng phương pháp để tạo nên một hệ thống thống nhất và an toàn.
TCVN 8654:2011 – Kết cấu trần treo
Có thể bạn quan tâm: Báo Giá Thi Công Trần Thạch Cao Tại Thanh Hóa: Chi Tiết Mới Nhất 2026
TCVN 8654:2011 quy định các yêu cầu về kết cấu trần treo nói chung, bao gồm cả những hệ thống sử dụng khung xương kim loại và tấm hoàn thiện. Tiêu chuẩn này tập trung vào khả năng chịu tải của toàn bộ hệ thống trần treo, đảm bảo nó có thể chịu được trọng lượng của bản thân kết cấu, các lớp cách âm, cách nhiệt, hệ thống chiếu sáng và các tải trọng động khác có thể phát sinh. Nguyên tắc thiết kế và lắp đặt hệ thống treo theo TCVN 8654 đảm bảo sự ổn định, độ bền và an toàn, tránh hiện tượng rung lắc hoặc dịch chuyển không mong muốn.
Các tiêu chuẩn thí nghiệm và kiểm định liên quan (TCVN 197-1:2014, TCVN 5408:07, ASTM A370, TCXDVN 363:06)
Bên cạnh các tiêu chuẩn về thiết kế và lắp đặt, việc kiểm định chất lượng vật liệu và kết cấu là không thể thiếu. Các tiêu chuẩn như TCVN 197-1:2014 (về sản phẩm thép), TCVN 5408:07 (về phép thử kim loại), ASTM A370 (tiêu chuẩn quốc tế về phép thử cơ học cho sản phẩm thép) và TCXDVN 363:06 (về kiểm tra thép xây dựng) cung cấp các phương pháp thí nghiệm để đánh giá các đặc tính cơ lý của vật liệu thép làm khung xương, như giới hạn chảy, giới hạn bền, độ giãn dài và khả năng chống ăn mòn. Những phép thử này giúp xác định vật liệu khung xương có đáp ứng các yêu cầu về độ bền, độ cứng và tuổi thọ hay không.
Yêu cầu kỹ thuật và lắp đặt khung xương trần thạch cao theo TCVN
Việc tuân thủ chặt chẽ các yêu cầu kỹ thuật và quy trình lắp đặt theo TCVN là yếu tố then chốt để đảm bảo một hệ thống khung xương trần thạch cao vững chắc, an toàn và thẩm mỹ. Các tiêu chuẩn này quy định rõ ràng về vật liệu, kích thước, khoảng cách lắp đặt và phương pháp thi công cụ thể.
Yêu cầu về vật liệu khung xương
Vật liệu chính để sản xuất khung xương trần thạch cao thường là thép cacbon. Theo các tiêu chuẩn liên quan, loại thép sử dụng phải có mác thép phù hợp, đảm bảo các chỉ tiêu về độ bền kéo, giới hạn chảy. Độ dày của thanh thép cũng là một yếu tố quan trọng, quyết định khả năng chịu lực của khung xương; các tiêu chuẩn thường quy định dải độ dày tối thiểu cho từng loại thanh (thanh chính, thanh phụ, thanh viền tường). Lớp mạ kẽm bên ngoài có vai trò bảo vệ thép khỏi ăn mòn, chống gỉ sét trong môi trường ẩm ướt; tiêu chuẩn sẽ quy định về tiêu chuẩn mạ, độ dày lớp mạ và khả năng bám dính của lớp mạ.
Có thể bạn quan tâm: Thi Công Trần Thạch Cao Long Biên: Báo Giá & Dịch Vụ Uy Tín
Kích thước và khoảng cách lắp đặt theo TCVN
Các tiêu chuẩn TCVN đặt ra những quy định cụ thể về kích thước của các thanh khung xương (chiều rộng, chiều cao, độ dày) cũng như khoảng cách lắp đặt giữa chúng. Cụ thể, khoảng cách giữa các thanh chính (thanh xà gồ) thường được quy định dựa trên tải trọng dự kiến và loại tấm thạch cao sử dụng, thường dao động từ 1.2m đến 1.5m. Khoảng cách giữa các thanh phụ (thanh xương) sẽ nhỏ hơn, nhằm tăng cường khả năng đỡ tấm thạch cao, thường là 0.4m hoặc 0.6m tùy theo khổ tấm. Thanh viền tường được lắp đặt xung quanh chu vi của khu vực trần, tạo điểm tựa vững chắc cho hệ thống. Việc tuân thủ đúng kích thước và khoảng cách này ảnh hưởng trực tiếp đến khả năng chịu lực tổng thể, độ phẳng của bề mặt trần và tính thẩm mỹ của công trình.
Quy trình lắp đặt khung xương chuẩn kỹ thuật

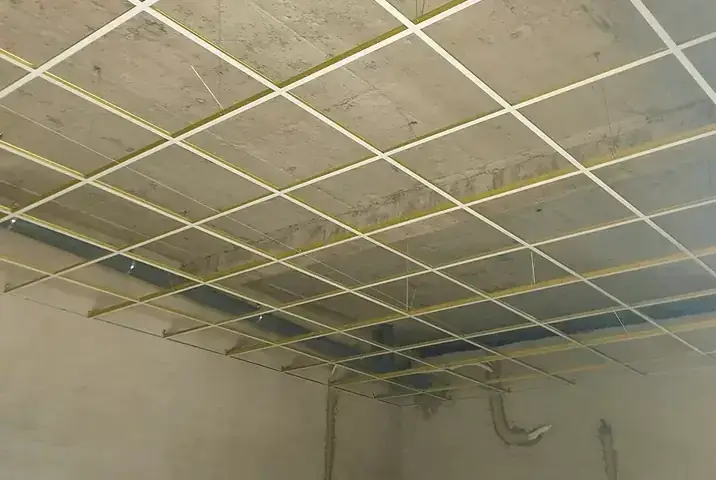

Quy trình lắp đặt khung xương chuẩn kỹ thuật theo TCVN bao gồm nhiều bước quan trọng, đòi hỏi sự tỉ mỉ và chính xác. Đầu tiên, cần xác định cao độ trần mong muốn và đánh dấu các đường tim, đường trục trên tường và trần gốc. Tiếp theo, tiến hành lắp đặt thanh viền tường dọc theo đường biên, đảm bảo chúng được cố định chắc chắn vào tường bằng các vít nở phù hợp. Sau đó, lắp đặt các pát treo vào kết cấu sàn hoặc mái phía trên với khoảng cách quy định, sử dụng các loại vít hoặc bu lông chịu lực. Các thanh chính sẽ được treo lên từ pát treo bằng dây treo hoặc thanh ty ren, điều chỉnh độ cao và độ phẳng bằng tăng đơ. Cuối cùng, lắp đặt các thanh phụ vào các khe ngàm trên thanh chính với khoảng cách tiêu chuẩn, hoàn thiện bộ khung xương. Các lưu ý quan trọng khi lắp đặt bao gồm việc sử dụng đúng loại phụ kiện, kiểm tra độ thẳng, độ phẳng của từng thanh và toàn bộ hệ thống, cũng như đảm bảo các mối liên kết được siết chặt và chắc chắn để đảm bảo an toàn và độ bền lâu dài.
Tiêu chuẩn nghiệm thu khung xương trần thạch cao
Công tác nghiệm thu đóng vai trò quyết định trong việc đánh giá chất lượng và độ an toàn của hệ thống khung xương trần thạch cao sau khi hoàn thành lắp đặt. Việc nghiệm thu theo đúng các tiêu chuẩn TCVN giúp đảm bảo công trình đạt yêu cầu kỹ thuật, sẵn sàng cho các bước hoàn thiện tiếp theo và đảm bảo an toàn cho người sử dụng trong suốt quá trình vận hành.
Quy trình nghiệm thu theo TCVN 8256:2022
Có thể bạn quan tâm: Hướng Dẫn Thi Công Thanh Z Lưới Trần Thạch Cao Chi Tiết Từ Chuyên Gia
Quy trình nghiệm thu hệ thống khung xương trần thạch cao thường liên kết chặt chẽ với các quy định trong TCVN 8256:2022 (liên quan đến tấm thạch cao) và TCVN 10701:2016 (về lắp đặt). Các bước kiểm tra và đánh giá bao gồm: kiểm tra vật liệu khung xương (chất lượng thép, lớp mạ, độ dày), kiểm tra kích thước và khoảng cách lắp đặt các thanh (thanh chính, thanh phụ, thanh viền tường) so với bản vẽ thiết kế và quy định tiêu chuẩn, kiểm tra độ thẳng, độ phẳng và độ chắc chắn của toàn bộ hệ thống khung. Đồng thời, cần kiểm tra các mối liên kết, phụ kiện đi kèm (pát treo, vít, tăng đơ) để đảm bảo chúng được lắp đặt đúng cách và có khả năng chịu lực theo yêu cầu.
Các chỉ tiêu nghiệm thu chính
Các chỉ tiêu nghiệm thu chính cho khung xương trần thạch cao bao gồm:
Độ phẳng: Bề mặt khung xương phải đảm bảo độ phẳng theo yêu cầu thiết kế, không có các điểm võng hoặc lồi, tạo nền tảng lý tưởng cho việc dán tấm thạch cao.
Độ vững chắc: Toàn bộ hệ thống khung xương phải được lắp đặt chắc chắn, không có hiện tượng rung lắc, dịch chuyển khi chịu tác động nhẹ, đảm bảo an toàn.
Khả năng chịu tải: Khung xương phải có khả năng chịu được tải trọng của tấm thạch cao và các vật liệu khác được dự kiến lắp đặt trên trần mà không bị biến dạng.
Kiểm tra các kết nối và phụ kiện: Tất cả các mối nối giữa các thanh kim loại, cũng như các điểm kết nối với kết cấu chính (tường, sàn, mái) phải được kiểm tra kỹ lưỡng để đảm bảo độ bền và an toàn. Các phụ kiện như pát treo, vít, tăng đơ phải đúng chủng loại, kích thước và được lắp đặt đúng kỹ thuật.
Những lưu ý quan trọng khi lựa chọn và thi công khung xương trần thạch cao
Ngoài việc tuân thủ các quy định trong tiêu chuẩn TCVN, việc lựa chọn và thi công khung xương trần thạch cao còn đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố thực tế để đảm bảo chất lượng, độ bền và tính thẩm mỹ tối ưu cho công trình.
Phân biệt các loại khung xương phổ biến trên thị trường
Trên thị trường hiện nay, có hai loại khung xương trần thạch cao chính là khung xương Vĩnh Tường và khung xương Hà Nội (hay còn gọi là khung xương Hà Nội Glass). Mỗi loại có những ưu điểm và nhược điểm riêng. Khung xương Vĩnh Tường thường được đánh giá cao về độ bền, khả năng chống ăn mòn tốt hơn nhờ lớp mạ chất lượng cao, mẫu mã đa dạng, phù hợp với nhiều yêu cầu thi công khác nhau. Khung xương Hà Nội có thể có mức giá cạnh tranh hơn, dễ tìm kiếm ở một số khu vực, nhưng cần chú ý kiểm tra kỹ về chất lượng vật liệu và lớp mạ để đảm bảo độ bền lâu dài. Việc lựa chọn phụ thuộc vào ngân sách, yêu cầu kỹ thuật của công trình và thương hiệu uy tín.
Các yếu tố ảnh hưởng đến độ bền và tuổi thọ khung xương
Độ bền và tuổi thọ của khung xương trần thạch cao phụ thuộc vào nhiều yếu tố. Môi trường lắp đặt đóng vai trò quan trọng, ví dụ, môi trường có độ ẩm cao, gần biển hoặc khu vực có hóa chất ăn mòn sẽ yêu cầu khung xương có lớp mạ dày và chất lượng tốt hơn. Chất lượng vật liệu ban đầu (loại thép, độ dày, tiêu chuẩn mạ) là yếu tố quyết định nhất. Quy trình thi công đúng kỹ thuật, đảm bảo các liên kết chắc chắn và không làm trầy xước lớp mạ sẽ giúp khung xương bền bỉ hơn. Ngoài ra, quy trình bảo trì định kỳ (kiểm tra mối nối, vệ sinh bề mặt) cũng góp phần kéo dài tuổi thọ.
Hướng dẫn kiểm tra chất lượng khung xương trước khi thi công
Trước khi tiến hành thi công, việc kiểm tra chất lượng khung xương là vô cùng cần thiết để tránh sử dụng vật liệu kém chất lượng.
Kiểm tra ngoại quan: Thanh khung xương phải thẳng, không bị cong vênh, méo mó. Bề mặt cần láng mịn, không có dấu hiệu rỉ sét, nứt gãy.
Kiểm tra lớp mạ kẽm: Lớp mạ kẽm phải dày, đều màu, bám chắc vào bề mặt thép. Khi bẻ cong thử một đoạn nhỏ (nếu có thể), lớp mạ không được bong tróc.
Kiểm tra độ dày và kích thước: Sử dụng thước cặp để đo độ dày của thanh thép và chiều rộng, chiều cao theo đúng thông số kỹ thuật của nhà sản xuất hoặc tiêu chuẩn.
Kiểm tra nhãn mác và chứng nhận: Các thanh khung xương chất lượng thường có nhãn mác rõ ràng, thông tin nhà sản xuất, tiêu chuẩn áp dụng. Nếu có thể, yêu cầu nhà cung cấp cung cấp chứng nhận chất lượng.
Sai lầm thường gặp khi lắp đặt khung xương và cách khắc phục
Một số sai lầm phổ biến khi lắp đặt khung xương trần thạch cao có thể dẫn đến các vấn đề về thẩm mỹ và an toàn.
Sai lầm: Khoảng cách giữa các thanh chính và thanh phụ không đúng tiêu chuẩn, quá thưa hoặc quá dày.
Khắc phục: Luôn tuân thủ bảng tra khoảng cách lắp đặt theo khuyến cáo của nhà sản xuất tấm thạch cao và tiêu chuẩn TCVN. Sử dụng thước đo để đảm bảo độ chính xác.
Sai lầm: Sử dụng phụ kiện không đồng bộ hoặc chất lượng kém (pát treo yếu, vít không phù hợp).
Khắc phục: Chỉ sử dụng phụ kiện chính hãng, đồng bộ với hệ thống khung xương và được thiết kế để chịu tải tương ứng.
Sai lầm: Lắp đặt khung xương không thẳng, không phẳng, tạo gợn sóng trên bề mặt.
Khắc phục: Sử dụng máy cân bằng laser hoặc dây dọi để căn chỉnh độ thẳng và độ phẳng chính xác cho từng thanh và toàn bộ hệ thống trước khi cố định cuối cùng.
Sai lầm: Làm hỏng lớp mạ kẽm trong quá trình thi công, gây nguy cơ rỉ sét.
Khắc phục: Cẩn thận trong quá trình thao tác, tránh va đập mạnh. Nếu có vết xước nhỏ, có thể dùng sơn chống gỉ chuyên dụng để xử lý.
