Thang máy, một phát minh mang tính cách mạng, đã trở thành một phần không thể thiếu trong kiến trúc đô thị hiện đại, giúp con người di chuyển lên xuống giữa các tầng lầu một cách nhanh chóng và tiện lợi. Khác với việc leo cầu thang bộ tốn sức, thang máy mang đến giải pháp di chuyển theo chiều dọc hiệu quả, đặc biệt quan trọng tại các tòa nhà cao tầng, trung tâm thương mại, bệnh viện hay khu chung cư. Bài viết này sẽ đi sâu vào khái niệm thang máy là gì, cấu tạo chi tiết, nguyên lý hoạt động và khám phá các loại thang máy phổ biến nhất hiện nay.
Trong phần nội dung chính, chúng ta sẽ cùng nhau tìm hiểu về định nghĩa và vai trò quan trọng của thang máy trong đời sống hiện đại. Tiếp theo, bài viết sẽ cung cấp một cái nhìn chi tiết về cấu tạo bao gồm cabin, hệ thống cửa, hệ thống truyền động, hệ thống điều khiển và các bộ phận an toàn thiết yếu. Sau đó, nguyên lý hoạt động cơ bản của cả thang máy kéo và thang máy thủy lực sẽ được giải thích rõ ràng. Cuối cùng, chúng ta sẽ khám phá sự đa dạng của các loại thang máy trên thị trường, phân loại theo vị trí lắp đặt, cấu tạo phòng máy và công nghệ dẫn động, giúp bạn có cái nhìn toàn diện về công nghệ di chuyển theo chiều dọc này.
Thang Máy Là Gì? Định Nghĩa và Vai Trò Chính
Thang máy là một hệ thống vận tải chuyên dụng, đóng vai trò cốt lõi trong việc di chuyển người và hàng hóa theo phương thẳng đứng giữa các tầng trong một tòa nhà hoặc công trình. Chức năng chính của nó là nâng cao hiệu quả di chuyển, tiết kiệm thời gian và công sức cho người sử dụng, đặc biệt trong bối cảnh các công trình ngày càng cao tầng. Tầm quan trọng của thang máy được thể hiện rõ nét trong việc tối ưu hóa không gian, tạo điều kiện tiếp cận thuận lợi cho mọi đối tượng, bao gồm cả người già, trẻ em và người khuyết tật.
Định nghĩa thang máy
Thang máy là một buồng hoặc một khoang kín, được thiết kế để di chuyển lên xuống trong một giếng thang cố định, có chức năng vận chuyển hành khách hoặc hàng hóa giữa các tầng của một tòa nhà. Hệ thống thang máy bao gồm cabin (buồng thang), giếng thang (khu vực di chuyển), hệ thống truyền động (động cơ, cáp, đối trọng) và hệ thống điều khiển.
Lịch sử phát triển sơ lược của thang máy
Có thể bạn quan tâm: Thang Máy Hoàng Triều: Uy Tín & Chất Lượng – Lựa Chọn Hàng Đầu Cho Mọi Công Trình
Nguồn gốc sơ khai của thang máy có thể truy ngược về thời kỳ La Mã cổ đại, với các thiết bị đơn giản sử dụng sức người hoặc động vật để nâng vật nặng. Tuy nhiên, bước đột phá thực sự đến vào giữa thế kỷ 19 với sự ra đời của thang máy chạy bằng hơi nước và sau đó là điện, mang lại khả năng vận hành an toàn và hiệu quả hơn. Elisha Otis là người đã có những đóng góp quan trọng khi phát minh ra cơ chế phanh an toàn, tạo tiền đề cho sự phát triển mạnh mẽ của thang máy trong các công trình kiến trúc hiện đại.
Cấu Tạo Chi Tiết Các Bộ Phận Của Thang Máy
Một hệ thống thang máy hoàn chỉnh được tạo thành từ nhiều bộ phận hoạt động phối hợp nhịp nhàng để đảm bảo sự di chuyển an toàn và hiệu quả. Mỗi bộ phận đều đóng vai trò riêng biệt nhưng không thể thiếu, từ việc cung cấp không gian di chuyển cho hành khách đến việc đảm bảo an toàn tuyệt đối trong mọi tình huống.
Cabin thang máy (Buồng thang)
Cabin thang máy, hay còn gọi là buồng thang, là không gian nơi hành khách hoặc hàng hóa được chuyên chở. Thiết kế của cabin thường chú trọng đến sự an toàn, tiện nghi và thẩm mỹ, với các vật liệu bền chắc như thép không gỉ, kính cường lực hoặc đá tự nhiên. Bên trong cabin thường được trang bị hệ thống chiếu sáng, quạt thông gió, bảng điều khiển với các nút bấm gọi tầng, nút báo động, màn hình hiển thị tầng và đôi khi là hệ thống âm thanh thông báo.
Hệ thống cửa thang máy
Hệ thống cửa thang máy bao gồm cửa cabin và cửa tầng, đóng vai trò quan trọng trong việc đảm bảo an toàn và ngăn cách không gian bên trong cabin với bên ngoài. Cửa cabin là cánh cửa di chuyển cùng với cabin, trong khi cửa tầng là cánh cửa cố định tại mỗi điểm dừng. Cơ chế hoạt động của các loại cửa này, phổ biến là cửa trượt tự động, được điều khiển bởi hệ thống điện tử và cảm biến để đảm bảo cửa chỉ mở khi cabin đã dừng hẳn tại tầng và đóng lại khi cabin chuẩn bị di chuyển.
Có thể bạn quan tâm: Thang Máy Chữa Cháy: Yêu Cầu, Tiêu Chuẩn & Phân Loại Mới Nhất 2024
Hệ thống truyền động (Động cơ, cáp kéo, đối trọng)
Hệ thống truyền động là “trái tim” của thang máy, chịu trách nhiệm tạo ra lực để di chuyển cabin. Có hai phương thức truyền động chính:
- Thang máy kéo (Traction elevator): Sử dụng động cơ điện quay một puly, kéo theo cáp thép. Các sợi cáp này được gắn vào đỉnh cabin và nối với một đối trọng. Đối trọng có khối lượng bằng khoảng 40-50% khối lượng cabin cộng với tải trọng định mức, giúp giảm tải cho động cơ, tiết kiệm năng lượng và đảm bảo hoạt động êm ái.
- Thang máy thủy lực (Hydraulic elevator): Sử dụng một xi-lanh và piston đặt ngầm dưới đất hoặc bên cạnh giếng thang. Dầu thủy lực được bơm vào xi-lanh dưới áp suất cao, đẩy piston lên và nâng cabin. Phương thức này thường được dùng cho các tòa nhà thấp tầng và tải trọng lớn.
Hệ thống điều khiển (Board mạch, nút bấm, hệ thống liên lạc)
Hệ thống điều khiển là “bộ não” của thang máy, bao gồm các board mạch điện tử, vi xử lý, biến tần và các cảm biến. Hệ thống này nhận tín hiệu từ nút bấm gọi tầng của hành khách và các nút điều khiển bên trong cabin, sau đó tính toán hành trình tối ưu và điều khiển động cơ, cửa để thang máy hoạt động theo đúng yêu cầu. Các nút bấm gọi tầng, nút mở/đóng cửa, nút dừng khẩn cấp và hệ thống liên lạc (điện thoại, loa) là những giao diện tương tác trực tiếp với người dùng.
Hệ thống an toàn thang máy
An toàn là yếu tố được đặt lên hàng đầu trong thiết kế thang máy. Hệ thống an toàn bao gồm nhiều cấp độ bảo vệ, nổi bật là:
Có thể bạn quan tâm: Móng Ngựa Thang Máy Là Gì? Chức Năng, Cấu Tạo & Nơi Mua Uy Tín
- Phanh cơ (Brake): Được tích hợp vào động cơ, tự động kích hoạt khi có sự cố mất điện hoặc vượt tốc để giữ cabin lại.
- Bộ giới hạn tốc độ (Overspeed governor): Theo dõi tốc độ của cabin, nếu vượt quá giới hạn an toàn cho phép, bộ này sẽ kích hoạt hệ thống phanh cơ.
- Cáp cứu hộ và hệ thống cứu hộ: Trong trường hợp khẩn cấp, các thiết bị này giúp hạ cabin về tầng gần nhất hoặc hỗ trợ hành khách thoát ra ngoài an toàn.
- Cảm biến an toàn cửa: Ngăn cửa đóng lại nếu phát hiện có vật cản.
- Hệ thống báo động và liên lạc khẩn cấp: Giúp hành khách thông báo tình trạng khẩn cấp và nhận được sự hỗ trợ.
Nguyên Lý Hoạt Động Cơ Bản Của Thang Máy
Nguyên lý hoạt động của thang máy dựa trên sự kết hợp của cơ học, điện tử và vật lý để tạo ra chuyển động lên xuống một cách an toàn và hiệu quả. Sự phối hợp nhịp nhàng giữa các bộ phận như động cơ, cáp, đối trọng và hệ thống điều khiển quyết định đến khả năng vận hành êm ái, tốc độ và sự an toàn cho người sử dụng.
Nguyên lý hoạt động của thang máy kéo (Traction elevator)
Trong thang máy kéo, động cơ điện sẽ làm quay puly. Cáp thép chịu lực được gắn vào cabin và đối trọng, đồng thời quấn quanh puly. Khi động cơ quay theo một chiều, cabin sẽ di chuyển lên trong khi đối trọng di chuyển xuống (hoặc ngược lại), tùy thuộc vào hướng quay của động cơ. Đối trọng giúp cân bằng phần lớn tải trọng, giảm yêu cầu về công suất của động cơ và đảm bảo hệ thống hoạt động ổn định. Hệ thống điều khiển sẽ quản lý tốc độ và hướng di chuyển dựa trên tín hiệu nhận được.

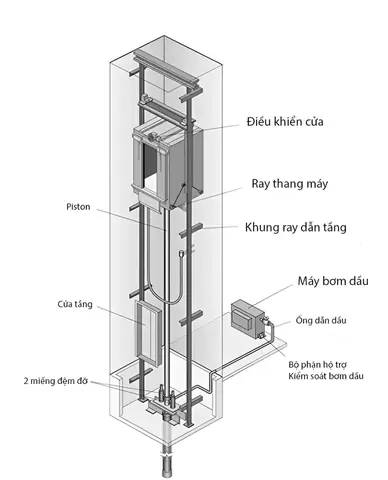

Nguyên lý hoạt động của thang máy thủy lực (Hydraulic elevator)
Thang máy thủy lực hoạt động bằng cách sử dụng áp suất của dầu. Một bơm sẽ hút dầu từ bình chứa và đẩy vào xi-lanh thủy lực, làm cho piston bên trong xi-lanh di chuyển lên. Piston này được gắn vào đáy cabin thang máy, từ đó nâng cabin lên theo chiều dọc. Khi muốn hạ cabin, một van xả sẽ cho phép dầu chảy ngược lại bình chứa, piston di chuyển xuống và cabin cũng hạ theo. Thang máy thủy lực thường có tốc độ chậm hơn thang máy kéo nhưng lại phù hợp cho việc nâng tải trọng lớn và lắp đặt ở những nơi không thể lắp đặt hệ thống cáp kéo.
Các Loại Thang Máy Phổ Biến Hiện Nay
Có thể bạn quan tâm: Chữ “ký” Và “kí”: Phân Biệt Cách Dùng Đúng Và Ý Nghĩa
Thị trường thang máy vô cùng đa dạng, với nhiều loại khác nhau được thiết kế để đáp ứng các nhu cầu sử dụng và đặc điểm công trình riêng biệt. Việc phân loại giúp người dùng dễ dàng lựa chọn giải pháp phù hợp nhất cho từng mục đích cụ thể.
Phân loại theo vị trí lắp đặt (gia đình, chung cư, công nghiệp)
- Thang máy gia đình: Thường có kích thước nhỏ gọn, tải trọng vừa phải (khoảng 250-400kg), chú trọng đến sự êm ái, thẩm mỹ và tiết kiệm không gian. Yêu cầu lắp đặt thường đơn giản hơn so với các loại thang máy công cộng.
- Thang máy công cộng (chung cư, tòa nhà văn phòng): Yêu cầu tải trọng lớn hơn, tốc độ di chuyển nhanh, có khả năng phục vụ lượng lớn người sử dụng trong giờ cao điểm. Các tiêu chuẩn an toàn nghiêm ngặt và độ bền cao là yếu tố bắt buộc.
- Thang máy tải hàng, thang máy bệnh viện: Được thiết kế với các tính năng chuyên dụng. Thang máy tải hàng có kích thước lớn, chịu tải nặng, thường có cửa rộng và sàn chắc chắn. Thang máy bệnh viện yêu cầu khả năng vận chuyển giường bệnh, thiết bị y tế, hoạt động ổn định, êm ái và có chế độ ưu tiên cho các trường hợp khẩn cấp.
Phân loại theo cấu tạo phòng máy (có phòng máy, không phòng máy)
- Thang máy có phòng máy: Hệ thống máy kéo và tủ điều khiển được đặt trong một phòng riêng biệt, thường nằm phía trên cùng hoặc bên cạnh giếng thang. Ưu điểm là dễ dàng bảo trì, sửa chữa và có không gian thoáng đãng cho các thiết bị. Tuy nhiên, việc xây dựng phòng máy có thể tốn kém và chiếm dụng diện tích.
- Thang máy không phòng máy (MRL – Machine Room Less): Toàn bộ các thiết bị chính như máy kéo, tủ điều khiển được tích hợp gọn gàng vào bên trong giếng thang hoặc đặt phía trên cùng, không yêu cầu phòng máy riêng biệt. Lợi ích chính là tiết kiệm không gian, tăng tính thẩm mỹ cho công trình và giảm chi phí xây dựng. Loại thang máy này đang ngày càng phổ biến, đặc biệt cho các công trình có kiến trúc hiện đại và hạn chế về diện tích.
Phân loại theo công nghệ dẫn động (trục vít, thủy lực, kéo)
- Thang máy kéo (Traction elevator): Như đã đề cập ở phần nguyên lý hoạt động, đây là loại phổ biến nhất cho các tòa nhà cao tầng, hoạt động dựa trên hệ thống cáp kéo và đối trọng. Chúng có hiệu quả năng lượng cao, tốc độ nhanh và phù hợp với nhiều loại công trình.
- Thang máy thủy lực (Hydraulic elevator): Phù hợp cho các tòa nhà thấp tầng, hoạt động dựa trên áp suất dầu. Chi phí lắp đặt thường thấp hơn thang máy kéo cho các công trình có chiều cao hạn chế, nhưng tốc độ chậm hơn và yêu cầu bảo trì hệ thống dầu định kỳ.
- Thang máy trục vít: Ít phổ biến hơn cho các ứng dụng dân dụng hoặc thương mại lớn, thường được sử dụng cho các ứng dụng đặc thù hoặc thang máy chuyên dụng nhỏ. Hoạt động dựa trên nguyên lý trục vít và đai ốc, di chuyển tương đối chậm nhưng vận hành êm ái.
Những Lưu Ý Quan Trọng Khi Sử Dụng Thang Máy An Toàn
Việc sử dụng thang máy an toàn không chỉ đòi hỏi hệ thống kỹ thuật tiên tiến mà còn cần sự tuân thủ của người sử dụng. Nắm vững các nguyên tắc cơ bản sẽ giúp bạn tránh được những rủi ro không đáng có và đảm bảo trải nghiệm di chuyển suôn sẻ.
Hướng dẫn sử dụng thang máy đúng cách
Khi sử dụng thang máy, bạn nên bấm nút gọi tầng ở bên ngoài để yêu cầu thang máy đến. Khi cửa mở, hãy quan sát xem thang máy đã dừng hẳn và cân bằng với mặt sàn chưa trước khi bước vào. Bên trong cabin, bấm nút số tầng bạn muốn đến. Nếu cần mở cửa ngay lập tức hoặc đóng cửa nhanh hơn, hãy sử dụng nút “Mở cửa” hoặc “Đóng cửa”. Khi đi cùng trẻ nhỏ, hãy giữ chặt tay bé và đảm bảo bé không chạy nhảy trong cabin. Đối với người già hoặc người có vấn đề về di chuyển, hãy chờ họ vào trước và ra sau.
Các biện pháp đảm bảo an toàn khi thang máy gặp sự cố
Trong trường hợp thang máy gặp sự cố, điều quan trọng nhất là giữ bình tĩnh. Tuyệt đối không cố gắng tự mở cửa cabin hoặc tìm cách thoát ra ngoài bằng bất kỳ hình thức nào. Hãy ngay lập tức sử dụng nút báo động hoặc gọi điện thoại khẩn cấp được trang bị trong cabin để thông báo tình trạng và vị trí của bạn cho nhân viên cứu hộ hoặc ban quản lý tòa nhà. Họ sẽ có phương án xử lý chuyên nghiệp và an toàn nhất.
Tiêu chuẩn an toàn thang máy tại Việt Nam
Tại Việt Nam, việc lắp đặt và vận hành thang máy phải tuân thủ các quy định và tiêu chuẩn an toàn nghiêm ngặt do Nhà nước ban hành, ví dụ như các quy chuẩn kỹ thuật quốc gia về an toàn, lắp đặt và sử dụng thang máy. Các tiêu chuẩn này bao gồm quy định về thiết kế, vật liệu, hệ thống an toàn, quy trình kiểm định, bảo trì định kỳ và trách nhiệm của nhà sản xuất, lắp đặt, bảo trì cũng như đơn vị quản lý tòa nhà. Việc kiểm định an toàn định kỳ là bắt buộc để đảm bảo thang máy luôn hoạt động trong trạng thái tốt nhất.
