Ray dẫn hướng thang máy là bộ phận cơ khí đóng vai trò cốt lõi trong việc đảm bảo sự vận hành êm ái, an toàn và ổn định của thang máy. Chúng định hướng cho cabin và đối trọng di chuyển theo một quỹ đạo thẳng đứng, chính xác và không rung lắc. Hiểu rõ về cấu tạo, các loại ray phổ biến và tiêu chuẩn lựa chọn sẽ giúp bạn tối ưu hóa hiệu suất và độ bền cho hệ thống thang máy.
Trong bài viết này, chúng ta sẽ đi sâu vào tìm hiểu định nghĩa và vai trò thiết yếu của ray dẫn hướng trong thang máy, khám phá sự đa dạng của các loại ray dẫn hướng trên thị trường, đặc biệt là các dòng tuân thủ tiêu chuẩn Châu Âu, cũng như phân tích chi tiết về cấu tạo, nguyên lý hoạt động và quy trình sản xuất chúng. Phần cuối cùng sẽ tập trung vào những hướng dẫn thực tế để lựa chọn, lắp đặt, bảo dưỡng ray dẫn hướng hiệu quả, mang lại lợi ích tối đa cho người sử dụng.
Ray dẫn hướng thang máy là gì và vai trò của chúng?
Ray dẫn hướng thang máy là một bộ phận cơ khí thiết yếu, đóng vai trò như “đường ray” cho thang máy, giúp định hướng chuyển động thẳng đứng cho cabin và đối trọng một cách chính xác và an toàn. Chúng là yếu tố không thể thiếu để hệ thống thang máy hoạt động nhịp nhàng, đảm bảo sự di chuyển êm ái và loại bỏ rung lắc.
Cơ chế hoạt động cơ bản của ray dẫn hướng dựa trên sự tiếp xúc và trượt liên tục giữa các bộ phận gọi là guốc thang (guide shoe) gắn trên cabin và đối trọng, với bề mặt của các thanh ray dẫn hướng được lắp đặt dọc theo trục giếng thang. Guốc thang được thiết kế để ôm sát hoặc tiếp xúc với mặt ray, giữ cho cabin và đối trọng di chuyển theo một đường thẳng được xác định trước, ngăn chặn mọi chuyển động ngang hoặc lệch quỹ đạo.
Các loại ray dẫn hướng thang máy phổ biến hiện nay
Có thể bạn quan tâm: Thang Điểm Thở Máy: Hacor, Glasgow, Rsbi Và Các Chỉ Số Quan Trọng
Ray dẫn hướng thang máy hiện nay được phân loại chủ yếu dựa trên kích thước, hình dạng, vật liệu và tiêu chuẩn sản xuất, trong đó tiêu chuẩn Châu Âu (EU) được xem là một trong những chuẩn mực khắt khe và phổ biến nhất. Các dòng ray thông dụng, đặc biệt được ưa chuộng trên thị trường và tuân thủ các tiêu chuẩn quốc tế bao gồm T50, T78, T89 và T114. Mỗi loại ray này sở hữu những đặc điểm kỹ thuật riêng biệt về bản rộng, độ dày và loại vật liệu, phù hợp với các yêu cầu tải trọng và ứng dụng khác nhau của thang máy.
Ray dẫn hướng T50
Ray dẫn hướng T50 là dòng ray có kích thước nhỏ nhất trong nhóm ray dẫn hướng theo tiêu chuẩn EU. Với bản rộng khoảng 50mm và độ dày phù hợp, ray T50 được thiết kế tối ưu cho các ứng dụng thang máy có tải trọng nhỏ, thường được sử dụng trong các công trình dân dụng có quy mô nhỏ, thang máy gia đình hoặc các loại thang máy vận chuyển hàng hóa nhẹ.
Ray dẫn hướng T78
Ray dẫn hướng T78 là một lựa chọn phổ biến cho các thang máy có tải trọng trung bình. Với bản rộng và độ dày lớn hơn so với T50, ray T78 cung cấp khả năng chịu lực tốt hơn, đảm bảo sự ổn định và an toàn cho các cabin thang máy có sức chứa từ vài người đến một số lượng nhất định. Loại ray này thường được lắp đặt trong các tòa nhà văn phòng, chung cư hoặc các công trình thương mại có lưu lượng người di chuyển vừa phải.
Có thể bạn quan tâm: Thang Tời Xe Máy: Giá, Công Dụng & Tiêu Chí Chọn Lựa Hiệu Quả
Ray dẫn hướng T89
Ray dẫn hướng T89 đại diện cho phân khúc ray dành cho các thang máy có tải trọng lớn. Đặc điểm kỹ thuật của ray T89, bao gồm bản rộng và độ dày vượt trội, cho phép nó chịu được các lực tác động mạnh và liên tục, đảm bảo an toàn tuyệt đối cho các cabin thang máy có sức nâng cao, thường thấy ở các trung tâm thương mại lớn, khách sạn hoặc các tòa nhà công cộng có mật độ sử dụng cao.
Ray dẫn hướng T114
Ray dẫn hướng T114 là dòng ray có kích thước lớn nhất, được thiết kế đặc biệt cho các ứng dụng thang máy có tải trọng đặc biệt hoặc ngoại cỡ, cũng như các loại thang máy hoạt động trong môi trường đòi hỏi độ bền bỉ và khả năng chịu tải trọng cực lớn. Chúng có thể được sử dụng trong các nhà máy công nghiệp, thang máy tải hàng siêu trọng hoặc các công trình có yêu cầu kỹ thuật riêng biệt.
Cấu tạo và nguyên lý hoạt động của ray dẫn hướng thang máy
Có thể bạn quan tâm: Thang Rút Lên Mái: Chọn Loại Nào Tốt, Giá Bao Nhiêu & Lưu Ý Quan Trọng

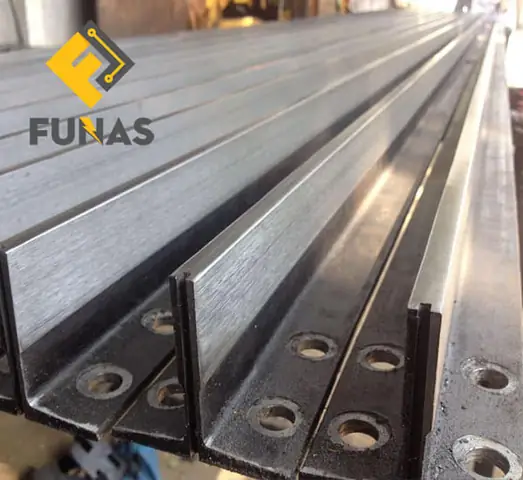

Cấu tạo của một thanh ray dẫn hướng thang máy bao gồm hai thành phần chính là thanh ray được chế tạo từ thép cán và các chốt nối dùng để ghép nối các đoạn ray lại với nhau, tạo thành một hệ thống liền mạch dọc theo trục giếng thang. Thanh ray thường có tiết diện hình chữ T hoặc dạng đặc biệt khác, đảm bảo bề mặt trượt nhẵn bóng và độ cứng vững cần thiết.
Nguyên lý hoạt động của ray dẫn hướng là sự kết hợp nhịp nhàng giữa thanh ray, các kẹp ray (rail clip) và guốc thang (guide shoe). Kẹp ray có nhiệm vụ cố định thanh ray vào kết cấu giếng thang, đồng thời cho phép điều chỉnh độ thẳng và khoảng cách ray. Guốc thang, được gắn trên khung cabin và đối trọng, sẽ trượt trên bề mặt của thanh ray. Khi thang máy di chuyển, guốc thang bám sát vào ray, định hướng cho cabin di chuyển theo chiều dọc, đảm bảo sự ổn định và an toàn.
Vật liệu và quy trình sản xuất ray dẫn hướng
Vật liệu chủ yếu được sử dụng để sản xuất ray dẫn hướng thang máy là loại thép hợp kim chất lượng cao, thường tuân thủ các tiêu chuẩn nghiêm ngặt như EN 81 của Châu Âu. Loại thép này có đặc tính cơ học vượt trội như độ bền kéo, độ cứng, khả năng chống mài mòn và biến dạng, đảm bảo tuổi thọ lâu dài cho ray. Quy trình sản xuất bao gồm các bước cán nóng hoặc cán nguội để tạo hình thanh ray với tiết diện chính xác, sau đó được gia công bề mặt bằng các phương pháp như mài, đánh bóng để đạt được độ nhẵn tuyệt đối. Cuối cùng, các chi tiết như lỗ lắp ghép hoặc chốt nối được gia công tỉ mỉ để đảm bảo sự ăn khớp hoàn hảo khi lắp đặt.
Hướng dẫn lựa chọn và lắp đặt ray dẫn hướng thang máy
Có thể bạn quan tâm: Thang Máy Đứt Cáp: Thực Tế, Nguy Cơ Và Biện Pháp An Toàn
Việc lựa chọn và lắp đặt ray dẫn hướng thang máy đúng kỹ thuật là yếu tố then chốt để đảm bảo an toàn, hiệu suất hoạt động và tuổi thọ của hệ thống thang máy. Người sử dụng cần xem xét cẩn thận các yếu tố về tải trọng, tốc độ di chuyển, chiều cao giếng thang và các yêu cầu kỹ thuật cụ thể để đưa ra quyết định phù hợp nhất.
Tiêu chí chọn ray dẫn hướng phù hợp
Khi lựa chọn ray dẫn hướng, điều quan trọng nhất là phải dựa trên tải trọng dự kiến của cabin và đối trọng. Mỗi loại ray sẽ có giới hạn tải trọng riêng. Bên cạnh đó, chiều cao và tốc độ di chuyển của thang máy cũng là những yếu tố ảnh hưởng đến việc lựa chọn. Thang máy có tốc độ cao hoặc chiều cao giếng thang lớn đòi hỏi các loại ray chắc chắn, có khả năng chống rung và chịu tải tốt hơn.
Quy trình lắp đặt và hiệu chỉnh ray thang máy
Quy trình lắp đặt ray thang máy đòi hỏi sự chính xác và tuân thủ các tiêu chuẩn kỹ thuật. Các bước thi công bao gồm việc cố định các gông đỡ ray vào kết cấu giếng thang, sau đó lắp ghép các đoạn ray với nhau bằng chốt nối chuyên dụng. Việc căn chỉnh ray là bước cực kỳ quan trọng để đảm bảo độ thẳng tuyệt đối, khoảng cách giữa hai ray luôn đồng nhất và song song. Sai sót trong quá trình này có thể dẫn đến rung lắc, tiếng ồn và giảm tuổi thọ của thang máy.
Bảo dưỡng và bảo trì ray dẫn hướng thang máy
Để đảm bảo ray dẫn hướng hoạt động bền bỉ và an toàn, việc bảo dưỡng định kỳ là vô cùng cần thiết. Các công việc bảo dưỡng bao gồm kiểm tra, làm sạch bề mặt ray khỏi bụi bẩn, dầu mỡ tích tụ, kiểm tra độ mòn của ray và guốc thang, cũng như siết chặt lại các mối nối nếu cần. Dấu hiệu nhận biết ray cần được kiểm tra hoặc thay thế bao gồm tiếng ồn lạ khi thang máy hoạt động, rung lắc bất thường, hoặc bề mặt ray có dấu hiệu biến dạng, nứt, vỡ.
Lợi ích của việc sử dụng ray dẫn hướng đạt chuẩn EU
Việc lựa chọn ray dẫn hướng tuân thủ các tiêu chuẩn Châu Âu (EU) mang lại nhiều lợi ích vượt trội. Đầu tiên và quan trọng nhất là đảm bảo an toàn và độ tin cậy cao cho hệ thống thang máy, giảm thiểu tối đa rủi ro tai nạn. Ray chuẩn EU được sản xuất với quy trình kiểm soát chất lượng nghiêm ngặt, vật liệu cao cấp, mang lại tuổi thọ sản phẩm cao và hiệu suất hoạt động ổn định, êm ái trong suốt quá trình sử dụng.
