Việc thiết kế hố thang máy đóng vai trò then chốt, quyết định sự vận hành an toàn, ổn định và tuổi thọ của hệ thống thang máy, đồng thời ảnh hưởng trực tiếp đến kết cấu tổng thể của công trình. Một hố thang máy được xây dựng đúng quy chuẩn không chỉ đảm bảo an toàn cho người sử dụng mà còn tối ưu hóa không gian và chi phí thi công. Bài viết này sẽ đi sâu vào định nghĩa, tầm quan trọng, các yếu tố kỹ thuật cần thiết và quy trình xây dựng hố thang máy, cung cấp kiến thức chi tiết về bản vẽ thiết kế, các loại thang máy cũng như những lưu ý quan trọng khác.
Nội dung chính sẽ tập trung làm rõ vai trò của hố thang máy trong kết cấu công trình, các yêu cầu kỹ thuật cốt lõi khi thiết kế và thi công, quy trình xây dựng chuẩn mực, đặc biệt cho thang máy gia đình. Song song đó, bài viết cũng sẽ đề cập đến tầm quan trọng của bản vẽ, sự khác biệt trong yêu cầu thiết kế theo từng loại thang máy, cùng các yếu tố bổ trợ như độ sâu hố pit, đà linteau, phòng máy và các loại hố thang đặc biệt.
Hố thang máy là gì và vai trò quan trọng trong kết cấu công trình?

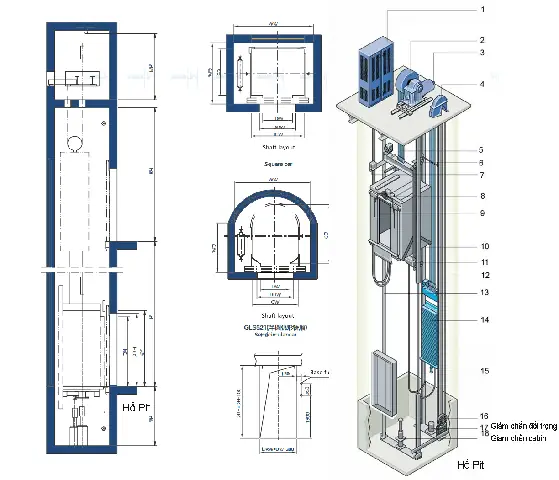

Hố thang máy là không gian thẳng đứng được thiết kế đặc biệt để bao bọc cabin thang máy và các bộ phận dẫn hướng, là thành phần cấu tạo không thể thiếu của mọi hệ thống thang máy. Bên cạnh đó, hố pit thang máy là phần không gian nằm ngay dưới đáy hố thang, thường được đào sâu hơn so với mặt sàn tầng thấp nhất, có vai trò quan trọng trong việc chứa bộ giảm chấn và các thiết bị an toàn khác.
Vai trò của hố thang máy là đảm bảo một hành trình di chuyển an toàn, êm ái và ổn định cho cabin, ngăn cách cabin với không gian bên ngoài, bảo vệ các bộ phận cơ khí khỏi tác động môi trường và tạo điều kiện thuận lợi cho việc bảo trì, sửa chữa. Một kết cấu hố pit vững chắc, đúng tiêu chuẩn kỹ thuật sẽ góp phần tạo nên nền móng kiên cố cho toàn bộ công trình, phân bổ tải trọng đều đặn và tránh các vấn đề lún, nứt về sau.
Các yếu tố kỹ thuật cần thiết khi thiết kế và xây dựng hố thang máy
Có thể bạn quan tâm: Hướng Dẫn Thi Công Vách Thang Máy Chi Tiết Từ A-z | Tiêu Chuẩn & Vật Liệu
Để đảm bảo hố thang máy hoạt động an toàn và hiệu quả, việc xác định kích thước tiêu chuẩn theo tải trọng và loại thang là bước đầu tiên quan trọng. Kích thước này sẽ thay đổi tùy thuộc vào mục đích sử dụng (gia đình, chở khách, chở hàng) và tải trọng định mức của thang máy.
Quy trình đào và thi công hố pit thang máy cần tuân thủ chặt chẽ các quy định kỹ thuật để đảm bảo độ sâu phù hợp, tính vững chắc cho nền móng và khả năng chịu lực. Đặc biệt, kết cấu bê tông cốt thép cho hố thang máy phải đảm bảo cường độ, độ bền và khả năng chống thấm theo tiêu chuẩn. Các lưu ý về hệ thống quai sắt, thang tay, bậc xây tại lối vào cửa thang là cần thiết để đảm bảo an toàn cho kỹ thuật viên trong quá trình bảo trì và sửa chữa, cũng như cho người sử dụng khi ra vào cabin.
Quy trình xây dựng hố thang máy gia đình đúng tiêu chuẩn kỹ thuật
Quy trình xây dựng hố thang máy gia đình bao gồm nhiều bước chi tiết, bắt đầu từ việc khảo sát địa chất, lên bản vẽ thiết kế, định vị tim trục, đào đất, gia cố thành hố, đổ bê tông, lắp đặt hệ thống ray dẫn hướng và hoàn thiện. Việc tuân thủ các tiêu chuẩn kỹ thuật trong thi công, như kiểm soát chất lượng vật liệu, quy trình đổ bê tông, và quy trình lắp đặt ray, là yếu tố then chốt để đảm bảo độ chính xác và an toàn.
Để tránh sai sót và lãng phí, các kinh nghiệm thực tế như lên kế hoạch chi tiết, lựa chọn nhà thầu uy tín, giám sát chặt chẽ từng giai đoạn thi công và kiểm tra định kỳ là vô cùng quan trọng. Việc này giúp đảm bảo hố thang máy không chỉ đáp ứng yêu cầu kỹ thuật mà còn phù hợp với thiết kế tổng thể của ngôi nhà.
Có thể bạn quan tâm: Thi Công Ốp Inox Thang Máy: Báo Giá & Quy Trình Chi Tiết 2024

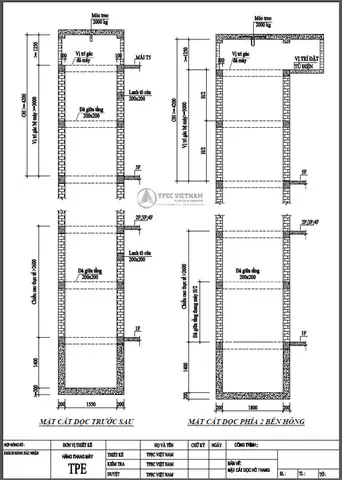

Tầm quan trọng của bản vẽ thiết kế hố thang máy
Bản vẽ thiết kế hố thang máy đóng vai trò như một kim chỉ nam, đảm bảo tính chính xác và hiệu quả trong mọi khía cạnh của quá trình thi công. Nó phác thảo chi tiết không gian, kết cấu, kích thước và các yêu cầu kỹ thuật khác, giúp ngăn ngừa sai sót trong quá trình xây dựng, tránh lãng phí vật liệu và thời gian.
Các thông số kỹ thuật quan trọng có trong bản vẽ thiết kế thường bao gồm: kích thước tổng thể của hố thang (chiều rộng, chiều sâu, chiều cao), kích thước hố pit, vị trí và thông số của các loại ray dẫn hướng, vị trí các lỗ chờ cho hệ thống điện, thông tin về kết cấu bê tông cốt thép, và các yêu cầu về an toàn như bộ giảm chấn.
Các loại thang máy và yêu cầu thiết kế hố thang tương ứng
Yêu cầu thiết kế hố thang có sự khác biệt rõ rệt giữa các loại thang máy. Thang máy gia đình thường yêu cầu hố thang có kích thước nhỏ gọn hơn, tối ưu không gian sử dụng trong nhà. Thang tải khách cần hố thang có sức chứa lớn hơn, đảm bảo an toàn và hiệu suất hoạt động cao cho nhiều người. Trong khi đó, thang tải hàng đòi hỏi hố thang phải có kết cấu cực kỳ vững chắc, chịu được tải trọng lớn và có không gian đủ rộng để vận chuyển hàng hóa cồng kềnh.
Có thể bạn quan tâm: Thi Công Hố Thang Máy Gia Đình: Quy Trình Chuẩn & Kinh Nghiệm Xây Dựng An Toàn
Các tiêu chuẩn thiết kế phổ biến như Mitsubishi, Fuji, Otis,… đều đưa ra những hướng dẫn chi tiết về kích thước, vật liệu và kỹ thuật thi công hố thang, đảm bảo sự tương thích và an toàn khi lắp đặt hệ thống thang máy của hãng. Việc lựa chọn và tuân thủ đúng tiêu chuẩn của nhà sản xuất thang máy là rất quan trọng.
Những lưu ý quan trọng khi thiết kế hố thang máy để đảm bảo an toàn và tối ưu chi phí
Khi thiết kế hố thang máy, cần quan tâm đến các vấn đề chung như vị trí lắp đặt, khả năng chịu lực của nền móng, hệ thống thoát nước, và khả năng tiếp cận cho việc bảo trì. Việc tính toán và dự trù chi phí xây dựng hố thang máy cần bao gồm chi phí vật liệu, nhân công, máy móc và các chi phí phát sinh tiềm ẩn. Lựa chọn vật liệu xây dựng phù hợp, như bê tông chất lượng cao, thép cường độ tốt, và các vật liệu chống thấm hiệu quả, sẽ giúp đảm bảo độ bền và tuổi thọ của hố thang, đồng thời tối ưu hóa chi phí trong dài hạn.
Các yếu tố ảnh hưởng đến độ sâu hố pit thang máy
Độ sâu hố pit thang máy là một thông số kỹ thuật quan trọng, phụ thuộc vào nhiều yếu tố khác nhau. Các yếu tố này bao gồm tải trọng của thang máy, tốc độ di chuyển của cabin, và loại thang máy được lắp đặt. Ví dụ, thang máy có tải trọng lớn hoặc tốc độ cao hơn thường yêu cầu hố pit sâu hơn để chứa bộ giảm chấn và các thiết bị an toàn khác.
Có thể bạn quan tâm: Vụ “thay Đồ Trong Thang Máy“: Giải Mã Sự Thật & Những Lời Đồn
Khoảng độ sâu hố pit thông thường cho các loại thang máy gia đình và thang tải khách có thể dao động từ khoảng 600mm đến 1400mm. Tuy nhiên, con số này có thể thay đổi đáng kể tùy thuộc vào tiêu chuẩn của nhà sản xuất và yêu cầu cụ thể của công trình.
Đà linteau giữa tầng và vai trò trong kết cấu hố thang
Đà linteau, hay còn gọi là dầm ngang qua cửa, đóng vai trò quan trọng trong kết cấu của hố thang máy, đặc biệt là tại các vị trí có lỗ mở cửa thang. Chức năng chính của đà linteau là chịu tải trọng từ phần tường phía trên, phân bổ lực đều xuống hai bên cột, từ đó giảm áp lực lên khung cửa thang máy và đảm bảo sự ổn định cho toàn bộ kết cấu.
Việc bố trí đà linteau đúng kỹ thuật đòi hỏi tính toán chính xác về kích thước, vật liệu (thường là bê tông cốt thép) và vị trí lắp đặt. Đà linteau cần được đặt trên khung cửa thang máy, với chiều dài đủ để bao phủ hết chiều rộng của lỗ cửa và hai bên có phần gối tựa vững chắc trên tường hoặc cột.
Phòng máy thang máy và mối liên hệ với thiết kế hố thang
Phòng máy thang máy là không gian chứa động cơ kéo, tủ điện điều khiển và các bộ phận quan trọng khác của hệ thống thang máy. Vị trí của phòng máy có ảnh hưởng trực tiếp đến thiết kế hố thang và kiến trúc tổng thể của tòa nhà. Các phương án bố trí phổ biến bao gồm phòng máy đặt trên đỉnh hố thang, dưới móng hoặc ở vị trí bên cạnh hố thang.
Mỗi phương án có những yêu cầu riêng về không gian, thông gió và khả năng tiếp cận cho việc bảo trì. Phòng máy trên đỉnh thường yêu cầu chiều cao công trình lớn hơn, trong khi phòng máy bên cạnh cần diện tích sàn phụ. Việc thiết kế phòng máy cần đảm bảo đủ không gian cho thiết bị, luồng không khí thông thoáng để tản nhiệt và lối đi an toàn cho kỹ thuật viên.
Xây dựng hố thang máy loại nhỏ khung thép vách kính
Các loại thang máy có kết cấu đặc biệt như thang máy khung thép vách kính có những đặc điểm riêng trong thiết kế hố thang. Hố thang cho loại này thường không yêu cầu kết cấu bê tông cốt thép quá phức tạp như thang máy truyền thống, thay vào đó, khung thép và vách kính sẽ đảm nhiệm vai trò chịu lực và bao che.
Ưu điểm của loại thang máy này là tính thẩm mỹ cao, tạo cảm giác không gian mở và hiện đại, phù hợp với các công trình có yêu cầu kiến trúc đặc biệt. Tuy nhiên, nhược điểm có thể bao gồm chi phí ban đầu cao hơn, yêu cầu kỹ thuật lắp đặt chính xác và có thể gặp khó khăn trong việc xử lý vấn đề cách âm, cách nhiệt so với hố thang bê tông truyền thống.
