Thiết kế mô hình thang máy không chỉ là một bài tập kỹ thuật mà còn là cơ hội tuyệt vời để tìm hiểu sâu về cơ chế hoạt động, nguyên lý an toàn và ứng dụng thực tế của hệ thống vận tải quan trọng này. Bài viết này cung cấp một hướng dẫn chi tiết, bao gồm các yếu tố cấu tạo, quy trình thiết kế, và những lưu ý quan trọng khi thực hiện cho các dự án học tập, đặc biệt là đồ án tốt nghiệp.
Chúng ta sẽ bắt đầu bằng việc làm rõ định nghĩa của mô hình thang máy và tầm quan trọng của nó trong lĩnh vực học tập và nghiên cứu. Tiếp theo, bài viết sẽ đi sâu vào phân tích cấu tạo cơ khí, các loại mô hình thang máy phổ biến, cùng với hướng dẫn từng bước để lập bản vẽ thiết kế và thi công. Cuối cùng, chúng ta sẽ tập trung vào các yếu tố cần thiết cho một đồ án tốt nghiệp, bao gồm thiết kế hệ thống điều khiển và cách đọc hiểu bản vẽ thang máy tiêu chuẩn.

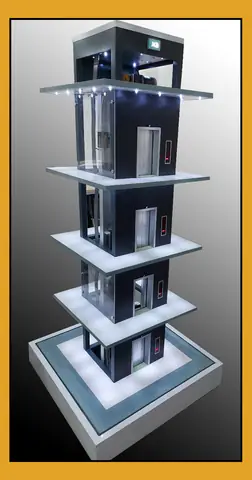

Mô hình thang máy là gì và các yếu tố cấu tạo cơ bản?
Mô hình thang máy là một bản sao thu nhỏ hoặc một hệ thống chức năng mô phỏng hoạt động của thang máy thực tế, được sử dụng chủ yếu trong mục đích giáo dục, nghiên cứu và thử nghiệm kỹ thuật. Việc tìm hiểu về mô hình thang máy giúp sinh viên ngành kỹ thuật, cơ khí, điện tử có cái nhìn trực quan và sâu sắc về nguyên lý hoạt động, cấu trúc và các yêu cầu an toàn của một hệ thống thang máy phức tạp, từ đó phát triển kỹ năng giải quyết vấn đề và tư duy thiết kế.
Các bộ phận chính của một mô hình thang máy bao gồm:
- Khung thang máy (Shaft/Hoisting Shaft): Đây là không gian thẳng đứng nơi thang máy di chuyển lên xuống, bao gồm cả hố pít (pit) ở phía dưới và không gian phía trên cùng.
- Ray dẫn hướng (Guide Rails): Các thanh dẫn bằng thép được lắp đặt dọc theo chiều cao của khung thang máy, giúp cabin và đối trọng di chuyển theo phương thẳng đứng một cách ổn định và an toàn.
- Cabin (Car): Khoang chứa người hoặc hàng hóa, di chuyển lên xuống trong hố thang. Cabin được thiết kế với các tiêu chuẩn an toàn nhất định.
- Đối trọng (Counterweight): Một khối lượng kim loại hoặc bê tông được nối với cabin qua cáp nâng. Đối trọng giúp cân bằng tải trọng, giảm năng lượng tiêu thụ cho động cơ.
- Hệ thống truyền động (Hoisting Machine): Bao gồm động cơ, hộp số (tời nâng) và các thiết bị liên quan khác, chịu trách nhiệm tạo ra lực nâng cabin.
- Sàn công trình (Machine Room/Overhead Area): Khu vực chứa các thiết bị điều khiển, hệ thống truyền động và các phụ kiện khác của thang máy.
Cấu tạo cơ khí của mô hình thang máy
Cấu tạo cơ khí của mô hình thang máy là trái tim của hệ thống, quyết định khả năng vận hành và độ bền của nó. Việc hiểu rõ từng bộ phận cơ khí sẽ giúp chúng ta thiết kế một mô hình hoạt động hiệu quả và an toàn.
Các bộ phận cơ khí cốt lõi bao gồm:
- Động cơ (Motor): Là nguồn cung cấp năng lượng chính để vận hành hệ thống. Đối với mô hình, động cơ điện nhỏ hoặc động cơ servo thường được sử dụng tùy thuộc vào yêu cầu về tải trọng và tốc độ.
- Tời nâng (Winch/Sheave): Là bộ phận quay, thường có rãnh để quấn hoặc di chuyển cáp nâng. Tời nâng kết nối trực tiếp với động cơ và cáp để tạo ra chuyển động lên xuống cho cabin.
- Bộ hạn chế tốc độ (Overspeed Governor) và Cáp an toàn (Safety Gear): Trong các mô hình phức tạp hoặc có yêu cầu an toàn cao, bộ hạn chế tốc độ sẽ phát hiện khi cabin di chuyển quá nhanh và kích hoạt hệ thống phanh khẩn cấp (cáp an toàn) để giữ cabin lại.
- Cáp nâng (Hoist Rope): Các sợi cáp thép chịu lực cao, có nhiệm vụ kết nối cabin với đối trọng và truyền lực từ tời nâng. Số lượng và đường kính cáp được tính toán dựa trên tải trọng và hệ số an toàn.
- Ròng rọc (Pulleys): Các bánh xe có rãnh, được sử dụng để thay đổi hướng hoặc phân phối lực kéo của cáp, giúp hệ thống vận hành trơn tru hơn và giảm tải trọng cho động cơ.
Các thông số kỹ thuật cơ bản cần xem xét khi thiết kế mô hình thang máy bao gồm kích thước tổng thể của khung thang, kích thước cabin, chiều cao hành trình, tải trọng dự kiến, tốc độ di chuyển mong muốn, và vật liệu sử dụng cho từng bộ phận để đảm bảo độ bền và khả năng chịu lực.
Các loại mô hình thang máy phổ biến
Có thể bạn quan tâm: Báo Giá Và Thông Số Thang Máy Vận Chuyển Hàng Hóa Chi Tiết 2024
Thị trường hiện nay có nhiều loại mô hình thang máy khác nhau, phục vụ cho các mục đích và đối tượng sử dụng đa dạng, từ học tập đến giải trí và ứng dụng công nghiệp.
Dựa trên mục đích sử dụng và quy mô, các loại mô hình thang máy phổ biến bao gồm:
- Thang máy đồ án tốt nghiệp: Đây là các mô hình phức tạp, thường có kích thước lớn hơn, tích hợp nhiều tính năng kỹ thuật tiên tiến, yêu cầu tính toán chi tiết về cơ khí, điện tử, và hệ thống điều khiển. Chúng được thiết kế để đáp ứng các yêu cầu của một đồ án kỹ thuật, chứng minh năng lực và kiến thức của sinh viên.
- Mô hình mini cho bé: Các mô hình đơn giản, nhỏ gọn, thường làm từ vật liệu dễ kiếm như bìa carton, gỗ, hoặc nhựa. Chúng tập trung vào việc giới thiệu nguyên lý cơ bản về chuyển động lên xuống bằng ròng rọc hoặc động cơ nhỏ, mang tính giáo dục và giải trí.
- Mô hình công nghiệp/thí nghiệm: Các mô hình này có thể là bản thu nhỏ của các hệ thống thang máy công nghiệp, được sử dụng trong các trung tâm nghiên cứu, nhà máy để thử nghiệm các công nghệ mới, vật liệu, hoặc quy trình bảo trì trước khi áp dụng vào thực tế.
Hướng dẫn các bước thiết kế mô hình thang máy chi tiết
Thiết kế một mô hình thang máy đòi hỏi sự kết hợp giữa kiến thức lý thuyết và kỹ năng thực hành. Quá trình này bắt đầu từ việc lên ý tưởng cho đến khi hoàn thành bản vẽ kỹ thuật cuối cùng, đảm bảo mô hình đáp ứng được mục tiêu đề ra.
Các bước cơ bản để thiết kế mô hình thang máy bao gồm:
- Xác định yêu cầu và mục tiêu: Bạn muốn mô hình có chức năng gì? Kích thước, tải trọng, tốc độ ra sao? Đối tượng sử dụng là ai?
- Lập ý tưởng thiết kế ban đầu: Vẽ phác thảo ý tưởng, xác định các bộ phận chính và mối liên hệ giữa chúng.
- Lựa chọn vật liệu: Quyết định vật liệu phù hợp cho từng bộ phận dựa trên yêu cầu về độ bền, trọng lượng, chi phí và tính thẩm mỹ.
- Phân tích kỹ thuật: Tính toán các thông số kỹ thuật cần thiết như lực nâng, công suất động cơ, kích thước ray dẫn, tải trọng cho phép, v.v.
- Thiết kế bản vẽ chi tiết: Lập bản vẽ 2D và/hoặc 3D cho từng bộ phận và toàn bộ mô hình.
- Lập kế hoạch thi công: Xác định quy trình lắp ráp, các công cụ cần thiết và các biện pháp an toàn.
Lập bản vẽ thiết kế mô hình thang máy

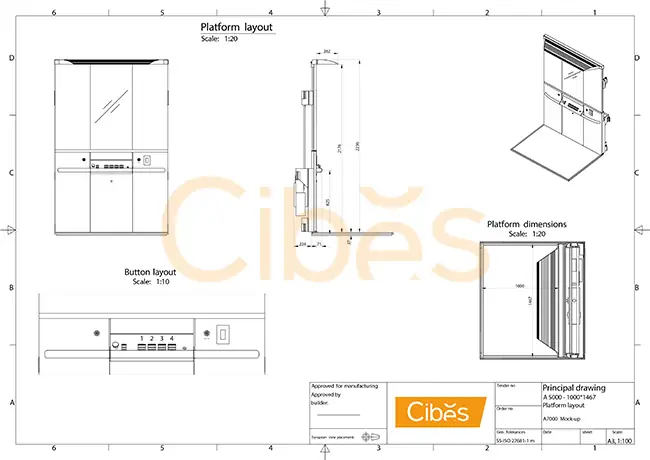

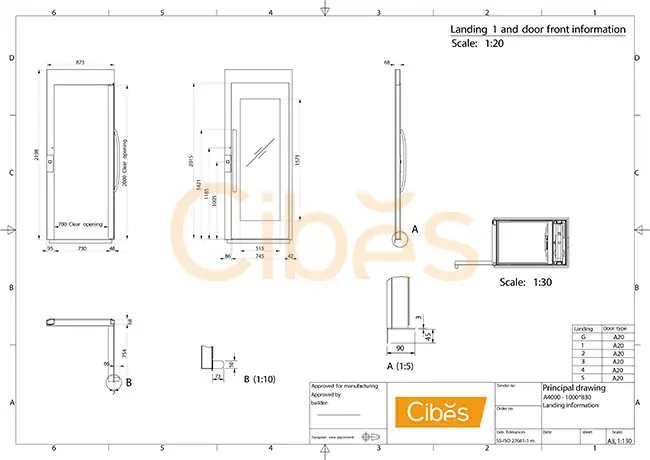

Bản vẽ thiết kế là ngôn ngữ kỹ thuật, thể hiện chi tiết ý tưởng và thông số kỹ thuật của mô hình thang máy, giúp người thi công hình dung và thực hiện chính xác.
Có hai loại bản vẽ chính thường được sử dụng:
- Bản vẽ 2D (Orthographic Projections): Bao gồm các mặt bằng, mặt đứng, mặt cắt, thể hiện kích thước, hình dạng và vị trí tương đối của các bộ phận.
- Bản vẽ 3D (Isometric/Perspective Views): Mang lại cái nhìn trực quan về hình dáng tổng thể và chi tiết của mô hình, giúp dễ dàng hình dung cấu trúc và không gian.
Các phần mềm hỗ trợ thiết kế phổ biến bao gồm AutoCAD (cho bản vẽ 2D và 3D), SolidWorks, Inventor (chuyên về thiết kế 3D và mô phỏng kỹ thuật).
Trong bản vẽ thiết kế, các thông số kỹ thuật cần có bao gồm: kích thước chi tiết của hố thang, kích thước cabin, chiều cao tầng, khoảng cách từ tường đến ray dẫn, kích thước các bộ phận cơ khí (động cơ, tời, ròng rọc), vị trí lắp đặt, loại vật liệu, và các dung sai lắp ghép nếu cần.
Có thể bạn quan tâm: Thang Máy Trục Vít Sàn Nâng: Cấu Tạo, Ưu Điểm Và Lợi Ích Vượt Trội
Lắp ráp và thi công mô hình thang máy
Quy trình lắp ráp và thi công là giai đoạn biến bản vẽ thiết kế thành một mô hình thang máy hoàn chỉnh, hoạt động được. Sự chính xác và cẩn thận trong giai đoạn này là yếu tố then chốt quyết định thành công của dự án.
Quy trình lắp đặt thường bao gồm các bước sau:
- Chuẩn bị khung thang máy: Lắp đặt các thanh ray dẫn hướng thẳng hàng và chắc chắn trong không gian hố thang đã định sẵn.
- Lắp đặt hệ thống truyền động: Gắn động cơ, hộp số (tời nâng) vào vị trí quy định, thường ở trên đỉnh hoặc bên cạnh hố thang.
- Kết nối cáp nâng: Luồn cáp qua tời nâng, ròng rọc và gắn vào cabin và đối trọng theo đúng sơ đồ thiết kế. Đảm bảo độ căng cáp phù hợp.
- Lắp đặt cabin và đối trọng: Treo cabin và đối trọng lên hệ thống ray dẫn, đảm bảo chúng di chuyển trơn tru.
- Lắp đặt hệ thống điều khiển: Kết nối các dây điện từ động cơ, nút bấm điều khiển, cảm biến đến bộ điều khiển (ví dụ: PLC, mạch điện tử).
Các lưu ý quan trọng khi thi công để đảm bảo an toàn và hoạt động ổn định:
- Độ chính xác: Các bộ phận phải được lắp đặt với độ chính xác cao, đặc biệt là ray dẫn hướng để tránh rung lắc hoặc kẹt cabin.
- An toàn điện: Đảm bảo hệ thống điện được đấu nối đúng kỹ thuật, có cầu chì bảo vệ và cách điện tốt.
- Kiểm tra chuyển động: Sau khi lắp đặt, thực hiện các lần chạy thử không tải và có tải để kiểm tra hoạt động của cabin, đối trọng, hệ thống điều khiển và các cơ chế an toàn.
- Bảo trì định kỳ: Dù là mô hình, việc kiểm tra và bảo dưỡng định kỳ các bộ phận cơ khí và điện sẽ giúp kéo dài tuổi thọ và đảm bảo hoạt động ổn định.
Các yếu tố cần lưu ý khi thiết kế mô hình thang máy cho đồ án tốt nghiệp
Thiết kế mô hình thang máy cho đồ án tốt nghiệp đòi hỏi sự chuẩn bị kỹ lưỡng và tuân thủ các yêu cầu học thuật. Mục tiêu không chỉ là tạo ra một mô hình hoạt động mà còn là chứng minh năng lực phân tích, thiết kế và giải quyết vấn đề của sinh viên.
Các yêu cầu chung cho đồ án tốt nghiệp thường bao gồm:
- Bản vẽ kỹ thuật chi tiết: Cần có đầy đủ bản vẽ 2D, 3D, thể hiện rõ ràng cấu trúc, kích thước và nguyên lý hoạt động.
- Tính toán kỹ thuật: Thực hiện các phép tính về lực, công suất, momen xoắn, khả năng chịu tải, hệ số an toàn cho các bộ phận cơ khí và điện.
- Báo cáo kỹ thuật: Trình bày chi tiết quá trình thiết kế, các lựa chọn kỹ thuật, kết quả tính toán, quy trình thi công, và các đánh giá về hiệu suất, an toàn của mô hình.
- Mô phỏng (tùy chọn): Một số đồ án có thể yêu cầu mô phỏng hoạt động của mô hình bằng phần mềm chuyên dụng.
Các chủ đề nghiên cứu thường gặp trong đồ án về mô hình thang máy bao gồm việc thiết kế hệ thống điều khiển tự động tiên tiến, ứng dụng biến tần để điều chỉnh tốc độ và tiết kiệm năng lượng, hoặc nghiên cứu các giải pháp an toàn mới.
Thiết kế hệ thống điều khiển cho mô hình thang máy
Hệ thống điều khiển là bộ não của mô hình thang máy, chịu trách nhiệm tiếp nhận lệnh từ người dùng, xử lý thông tin và điều khiển hoạt động của động cơ, cửa thang và các thiết bị an toàn.
Nguyên lý hoạt động của hệ thống điều khiển tự động thường dựa trên logic lập trình:
- Thu thập tín hiệu: Các nút bấm gọi tầng, nút đóng/mở cửa, cảm biến vị trí cabin sẽ gửi tín hiệu về bộ điều khiển.
- Xử lý tín hiệu: Bộ điều khiển (thường là PLC hoặc vi điều khiển) phân tích các tín hiệu này dựa trên thuật toán đã lập trình.
- Đưa ra lệnh: Dựa trên kết quả xử lý, bộ điều khiển sẽ gửi lệnh đến động cơ để di chuyển cabin đến tầng yêu cầu, kích hoạt cơ chế đóng/mở cửa, hoặc kích hoạt các chức năng an toàn.
Việc ứng dụng PLC (Programmable Logic Controller) trong thiết kế hệ thống điều khiển cho mô hình thang máy đồ án tốt nghiệp mang lại nhiều lợi ích. PLC có khả năng lập trình linh hoạt, độ tin cậy cao, dễ dàng mở rộng chức năng và kết nối với các bộ cảm biến, bộ chấp hành. Các bộ giám sát điều khiển có thể được tích hợp để theo dõi hiệu suất hoạt động, chẩn đoán lỗi và ghi nhận dữ liệu vận hành.
Có thể bạn quan tâm: Thang Máy Trung Tâm Thương Mại: Giải Pháp Di Chuyển & Nâng Tầm Trải Nghiệm
Đọc và hiểu bản vẽ thang máy tiêu chuẩn
Khả năng đọc và hiểu bản vẽ thang máy tiêu chuẩn là kỹ năng thiết yếu đối với bất kỳ ai làm việc trong lĩnh vực thang máy, từ thiết kế, lắp đặt đến bảo trì. Bản vẽ cung cấp thông tin chi tiết về kích thước, vị trí các bộ phận, hệ thống cơ khí, điện và an toàn.
Các loại bản vẽ chính cần nắm vững bao gồm:
- Bản vẽ hố thang (Shaft Layout): Thể hiện kích thước tổng thể của hố thang, vị trí lắp đặt ray dẫn hướng, cửa tầng, các lỗ thông hơi, và các thông số liên quan đến kết cấu bê tông.
- Bản vẽ hố pit (Pit Layout): Mô tả chi tiết khu vực bên dưới cùng của hố thang, bao gồm độ sâu hố pit, vị trí lắp đặt các bộ giảm chấn, cửa hố pit, và các điểm neo cáp.
- Bản vẽ móng thang máy (Foundation Plan): Chỉ rõ cấu trúc móng đỡ cho các bộ phận chịu lực chính của thang máy, đặc biệt quan trọng với các công trình lớn.
- Bản vẽ bố trí máy phòng (Machine Room Layout): Chi tiết vị trí và cách bố trí các thiết bị chính như máy kéo, tủ điện điều khiển, hệ thống chống cháy.
- Bản vẽ sơ đồ điện (Electrical Schematics): Biểu diễn cách đấu nối các linh kiện điện tử, động cơ, cảm biến, nút bấm, hệ thống an toàn.
Các ký hiệu và thông số thường gặp trên bản vẽ thang máy bao gồm kích thước (chiều rộng, chiều sâu, chiều cao), khoảng cách tâm trục, góc, bán kính, loại vật liệu, ký hiệu ren, ký hiệu hàn, và các ghi chú kỹ thuật quan trọng.
Lựa chọn và đọc hiểu bản vẽ thang máy gia đình
Việc lựa chọn và đọc hiểu bản vẽ thang máy gia đình là bước đầu tiên và quan trọng để đảm bảo bạn có được một hệ thống thang máy phù hợp, an toàn và hoạt động hiệu quả trong không gian nhà ở riêng tư.
Tiêu chí lựa chọn bản vẽ phù hợp cho nhà ở thường tập trung vào kích thước hố thang, tải trọng yêu cầu, loại cửa, và nguồn gốc xuất xứ của thiết bị để đảm bảo tính tương thích và tiêu chuẩn an toàn.
Hướng dẫn đọc bản vẽ thiết kế hố thang máy theo tiêu chuẩn, dù là của các hãng nổi tiếng như Mitsubishi, Fuji hay các nhà cung cấp khác, đều cần chú trọng vào các thông số chính:
Có thể bạn quan tâm: Thang Máy Phúc Thành Bắc Ninh: Dịch Vụ Lắp Đặt, Bảo Trì Uy Tín
Kích thước xây dựng hố thang máy tiêu chuẩn
Kích thước xây dựng hố thang máy, bao gồm cả hố pit và không gian hố thang, là yếu tố quyết định đến sự vừa vặn và an toàn của cabin.
Thông số kỹ thuật cần thiết cho hố pit và hố thang bao gồm:
- Chiều sâu hố pit: Khoảng cách từ sàn tầng thấp nhất đến đáy hố thang. Kích thước này phụ thuộc vào loại thang máy và các thiết bị an toàn đặt dưới hố pit.
- Chiều rộng và chiều sâu hố thang: Kích thước không gian thẳng đứng mà cabin sẽ di chuyển bên trong. Các kích thước này phải đủ lớn để cabin có thể hoạt động an toàn, đồng thời phải tính toán cả không gian cho ray dẫn, khung cabin và các bộ phận khác.
- Chiều cao khoang máy (nếu có): Khoảng không gian phía trên cùng của hố thang, nơi đặt máy kéo và các thiết bị khác.
Tư vấn kỹ thuật nhằm tránh sai sót và lãng phí trong quá trình này bao gồm việc tham khảo ý kiến của các kỹ sư chuyên nghiệp, sử dụng các bản vẽ mẫu đã được kiểm chứng và đảm bảo mọi chi tiết đều tuân thủ các quy định về an toàn xây dựng và thang máy.
Các loại bản vẽ thang máy phổ biến
Các bản vẽ thang máy phổ biến cho mục đích dân dụng thường xoay quanh việc mô tả không gian xây dựng và các thông số kỹ thuật cơ bản để dễ dàng hình dung.
Bản vẽ kiến trúc 2D cung cấp các cái nhìn tổng quan về bố cục không gian, bao gồm:
- Mặt bằng: Thể hiện kích thước hố thang, vị trí cửa tầng, và mối liên hệ với các không gian xung quanh trong ngôi nhà.
- Mặt cắt: Cho thấy chiều cao của hố thang, độ sâu hố pit, và chiều cao khoang máy (nếu có).
Thông số kỹ thuật cơ bản đi kèm bao gồm kích thước cabin dự kiến, tải trọng, tốc độ, và các yêu cầu về nguồn điện.
Tạo mô hình thang máy đơn giản cho trẻ em
Việc tạo mô hình thang máy đơn giản cho trẻ em là một hoạt động giáo dục sáng tạo, giúp các em tìm hiểu về các nguyên lý vật lý cơ bản một cách vui nhộn.
Ý tưởng chế tạo mô hình thang máy mini bằng vật liệu dễ kiếm như bìa carton, lõi giấy vệ sinh, dây chỉ, và ống hút.
Cơ chế hoạt động đơn giản nhất có thể dựa vào nguyên lý ròng rọc, với một sợi dây nối cabin và đối trọng (hoặc vật nặng khác), được kéo lên xuống bằng cách quay một trục ròng rọc thủ công hoặc sử dụng một động cơ điện nhỏ.
Tìm hiểu về các bộ phận hiển thị của thang máy
Các bộ phận hiển thị đóng vai trò quan trọng trong việc cung cấp thông tin cho người sử dụng thang máy về vị trí hiện tại, hướng di chuyển và các trạng thái hoạt động khác.
Thiết kế và chế tạo mạch hiển thị cho mô hình thang máy có thể bao gồm việc sử dụng các đèn LED đơn giản để chỉ báo tầng, hoặc các màn hình LCD nhỏ hiển thị số tầng và mũi tên chỉ hướng.
Vai trò của mạch hiển thị trong hoạt động thang máy là cung cấp thông tin rõ ràng, giúp hành khách dễ dàng theo dõi và sử dụng thang máy một cách thuận tiện và an toàn.
