Móng thang máy, hay còn gọi là hố pit, là bộ phận cấu trúc ngầm dưới sàn tầng thấp nhất, đóng vai trò then chốt trong việc đảm bảo an toàn, ổn định và vận hành hiệu quả cho toàn bộ hệ thống thang máy. Thiết kế và thi công móng thang máy đúng tiêu chuẩn kỹ thuật không chỉ là yêu cầu bắt buộc mà còn ảnh hưởng trực tiếp đến tuổi thọ công trình và sự an tâm của người sử dụng.
Bài viết này sẽ đi sâu vào định nghĩa, vai trò, các yêu cầu kỹ thuật cốt lõi, quy trình xây dựng chuẩn mực cho móng thang máy, cũng như những lưu ý đặc biệt khi thiết kế cho thang máy gia đình. Chúng ta sẽ cùng khám phá những yếu tố quan trọng nhất để tạo nên một hố pit thang máy vững chắc và an toàn.
Móng thang máy (hố pit) là gì và vai trò của nó?
Móng thang máy, hay còn được gọi là hố pit thang máy, là một cấu trúc ngầm nằm dưới sàn của tầng thấp nhất trong tòa nhà, nơi thang máy sẽ hoạt động. Phần này không chỉ đơn thuần là một hố đào sâu mà còn là một bộ phận kỹ thuật quan trọng, nơi lắp đặt các thiết bị thiết yếu như ray dẫn hướng, hệ thống giảm chấn, bộ giới hạn tốc độ, và các bộ phận khác của hệ thống thang máy. Vai trò của móng thang máy vượt xa chức năng chứa đựng; nó đảm bảo sự ổn định cấu trúc, hấp thụ rung động, và là nền tảng cho hoạt động an toàn, bền bỉ của thang máy.
Định nghĩa móng thang máy
Móng thang máy chính là thuật ngữ kỹ thuật được sử dụng để chỉ hố pit thang máy. Đây là khu vực được đào hoặc xây dựng có chủ đích dưới sàn của tầng trệt hoặc tầng hầm, với mục đích tạo không gian đủ cho các bộ phận cơ khí của thang máy được lắp đặt và hoạt động an toàn. Chức năng cơ bản của hố pit là cung cấp nền móng vững chắc cho ray dẫn hướng thang máy, điểm dừng cuối cùng của cabin khi đi xuống, và khu vực lắp đặt các thiết bị an toàn quan trọng.
Có thể bạn quan tâm: Công Ty Cổ Phần Thang Máy Đại Thiên Ân Lbm: Thông Tin, Địa Chỉ Và Dịch Vụ
Vai trò và tầm quan trọng của móng thang máy
Vai trò của móng thang máy là vô cùng thiết yếu và đa diện, ảnh hưởng trực tiếp đến hiệu suất và sự an toàn của hệ thống thang máy.
- Đảm bảo an toàn cho người sử dụng khi thang máy hoạt động: Hố pit là nơi chứa hệ thống giảm chấn (buffer) ở đáy ray dẫn hướng. Khi thang máy gặp sự cố hoặc di chuyển xuống điểm dừng cuối cùng, hệ thống giảm chấn này sẽ hấp thụ lực va đập, ngăn ngừa va chạm mạnh, bảo vệ cabin và hành khách bên trong khỏi những tác động nguy hiểm.
- Chịu tải trọng và rung động từ cabin thang máy: Kết cấu của hố pit được thiết kế để chịu được toàn bộ tải trọng tĩnh và động của cabin thang máy, bao gồm cả tải trọng của hành khách và hàng hóa. Ngoài ra, nó còn phải hấp thụ và phân tán các rung động phát sinh trong quá trình vận hành, từ đó giảm thiểu ảnh hưởng đến kết cấu chung của tòa nhà và mang lại trải nghiệm di chuyển êm ái hơn.
- Cung cấp không gian cho các bộ phận kỹ thuật của thang máy: Hố pit không chỉ đơn thuần là không gian trống mà còn là nơi tập trung nhiều bộ phận kỹ thuật quan trọng. Ngoài hệ thống giảm chấn, nó còn là nơi đặt các cảm biến, thiết bị kiểm soát, hệ thống nối đất, và các đường ống dẫn (nếu có). Sự sắp xếp hợp lý và dễ dàng tiếp cận của các bộ phận này trong hố pit giúp cho việc bảo trì, sửa chữa trở nên thuận tiện và hiệu quả hơn.
Các yêu cầu kỹ thuật và tiêu chuẩn bắt buộc khi thiết kế móng thang máy
Việc thiết kế móng thang máy tuân thủ các yêu cầu kỹ thuật và tiêu chuẩn là cực kỳ quan trọng để đảm bảo an toàn, độ bền và hiệu suất hoạt động lâu dài. Các đơn vị cung cấp và lắp đặt thang máy luôn nhấn mạnh các yếu tố cấu trúc, vật liệu và tải trọng chịu lực là nền tảng cho mọi thiết kế.
Yêu cầu về kết cấu và chịu lực
Có thể bạn quan tâm: Thang Máy Tải Hàng 200kg: Thông Số, Cấu Tạo & Báo Giá Chi Tiết Cập Nhật Mới Nhất
Kết cấu của móng thang máy phải được tính toán kỹ lưỡng để đảm bảo khả năng chịu tải và độ bền vững theo thời gian.
- Mức chịu lực tối thiểu yêu cầu: Theo các tiêu chuẩn kỹ thuật thông dụng, móng thang máy thường được yêu cầu có khả năng chịu lực tối thiểu là 5000N/m2 (Newton trên mét vuông). Con số này có thể thay đổi tùy thuộc vào tải trọng thiết kế của thang máy và các yếu tố địa chất, nhưng nó đại diện cho mức tải trọng sàn cơ bản mà hố pit phải đáp ứng để đảm bảo an toàn.
- Vật liệu xây dựng phổ biến: Bê tông cốt thép là vật liệu được sử dụng phổ biến nhất trong việc xây dựng móng thang máy. Sự kết hợp giữa bê tông cường độ cao và hệ thống thép chịu lực (cốt thép) tạo nên một kết cấu vững chắc, có khả năng chịu lực nén, lực kéo và chống lại các tác động từ môi trường.
- Độ bền và khả năng chống thấm: Ngoài khả năng chịu lực, móng thang máy còn phải có độ bền cao để chống lại sự ăn mòn và xuống cấp theo thời gian. Đặc biệt, khả năng chống thấm là yếu tố cực kỳ quan trọng, giúp ngăn chặn nước ngầm, nước thải xâm nhập vào hố pit, gây hư hại cho các thiết bị điện tử, hệ thống ray dẫn hướng và làm giảm tuổi thọ của cấu trúc.

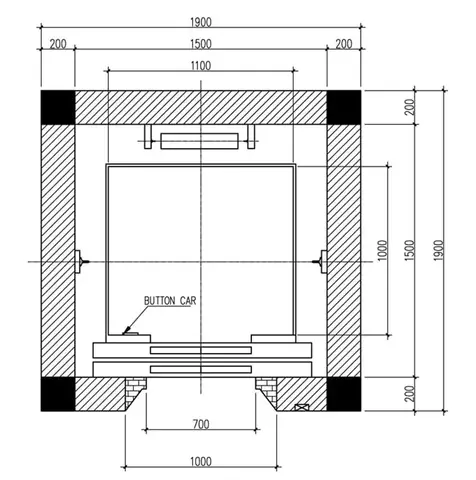

Kích thước và bản vẽ thiết kế hố pit
Kích thước của hố pit là yếu tố quyết định đến khả năng lắp đặt và vận hành an toàn của thang máy. Các kích thước này được quy định dựa trên loại thang máy, tải trọng, và hành trình di chuyển.
- Các kích thước tiêu chuẩn dựa trên loại thang máy và tải trọng: Kích thước của hố pit, bao gồm chiều sâu, chiều rộng và chiều dài, sẽ được tính toán dựa trên thông số kỹ thuật của từng loại thang máy cụ thể. Ví dụ, một thang máy gia đình tải trọng 450kg sẽ có yêu cầu về kích thước hố pit khác với thang máy chở khách tải trọng lớn cho các tòa nhà văn phòng hay trung tâm thương mại. Các nhà sản xuất thường cung cấp bản vẽ chi tiết với các kích thước cụ thể cho từng dòng sản phẩm của họ.
- Tham khảo các bản vẽ thiết kế xây dựng hố thang theo tiêu chuẩn: Các hãng thang máy uy tín như Mitsubishi, Fuji, Otis… đều có các bộ tiêu chuẩn và bản vẽ thiết kế chi tiết cho hố pit. Các bản vẽ này bao gồm kích thước chính xác, vị trí lắp đặt ray dẫn hướng, thông số kỹ thuật của hệ thống giảm chấn, và các yêu cầu về kết cấu bê tông cốt thép. Việc tuân thủ các bản vẽ này là bắt buộc để đảm bảo thang máy hoạt động đúng theo thiết kế của nhà sản xuất và đạt tiêu chuẩn an toàn quốc tế.
Quy định tuân thủ và giám sát thi công
Việc tuân thủ các quy định xây dựng và giám sát chặt chẽ quá trình thi công là bước không thể thiếu để đảm bảo chất lượng móng thang máy.
- Tầm quan trọng của việc tuân thủ các quy định xây dựng: Các quy định về xây dựng, đặc biệt là các tiêu chuẩn liên quan đến kết cấu, an toàn phòng cháy chữa cháy, và môi trường làm việc, là bắt buộc phải tuân thủ. Việc này không chỉ đảm bảo tính pháp lý của công trình mà còn là yếu tố cốt lõi để ngăn ngừa rủi ro tai nạn lao động và sự cố vận hành thang máy sau này.
- Vai trò của việc giám sát móng cọc nhà ống có thang máy (nếu có): Đối với các công trình nhà ống có lắp đặt thang máy, đặc biệt là những công trình có móng cọc, việc giám sát thi công móng cọc là cực kỳ quan trọng. Cọc móng cần được thi công đảm bảo độ sâu, đường kính, và sức chịu tải theo đúng thiết kế để có thể hỗ trợ toàn bộ tải trọng của thang máy và công trình mà không gây lún sụt. Đội ngũ giám sát chuyên nghiệp sẽ kiểm tra vật liệu, quy trình thi công và kết quả thử tải để đảm bảo móng cọc đạt yêu cầu.

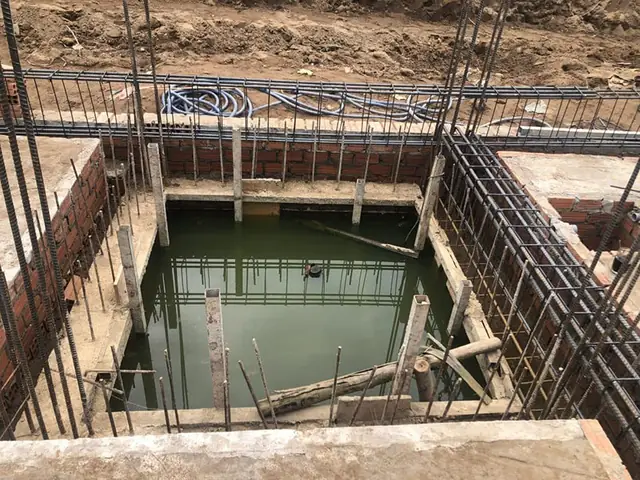

Quy trình xây dựng hố pit thang máy chuẩn
Có thể bạn quan tâm: Thang Máy Thủy Lực Kleemann: Công Nghệ Châu Âu, Ưu Điểm Vượt Trội & Ứng Dụng Thực Tế
Quy trình xây dựng hố pit thang máy đòi hỏi sự tỉ mỉ, chính xác và tuân thủ các bước kỹ thuật đã được quy định. Từ khâu chuẩn bị mặt bằng cho đến hoàn thiện bề mặt, mỗi giai đoạn đều có những lưu ý riêng để đảm bảo công trình đạt chất lượng tốt nhất.
Các bước thi công móng thang máy
Quy trình thi công hố pit thang máy thường bao gồm các bước chính sau đây, đảm bảo sự liền mạch và hiệu quả.
-
Khảo sát hiện trạng và chuẩn bị mặt bằng:
- Đầu tiên, cần tiến hành khảo sát chi tiết khu vực dự kiến xây dựng hố pit. Điều này bao gồm việc kiểm tra địa chất, xác định mực nước ngầm, và đánh dấu chính xác phạm vi thi công theo bản vẽ thiết kế.
- Tiếp theo là chuẩn bị mặt bằng. Các công việc này có thể bao gồm việc phá dỡ kết cấu cũ (nếu có), dọn dẹp chướng ngại vật, và đảm bảo khu vực thi công an toàn, sạch sẽ. Việc khoanh vùng khu vực thi công và bố trí các biện pháp an toàn lao động là rất cần thiết ở giai đoạn này.
-
Gia công cốt thép và đổ bê tông:
- Dựa trên bản vẽ thiết kế, tiến hành gia công cốt thép theo đúng quy cách về chủng loại, đường kính, và cách bố trí. Cốt thép được buộc chặt với nhau để tạo thành bộ khung vững chắc cho các thành phần của hố pit như sàn, tường.
- Sau khi lắp đặt cốt thép hoàn chỉnh, tiến hành công tác đổ bê tông. Việc trộn bê tông phải tuân thủ tỷ lệ cấp phối đã được chỉ định để đảm bảo cường độ và chất lượng. Bê tông được đổ thành từng lớp, kết hợp với đầm dùi để loại bỏ bọt khí, đảm bảo bê tông đặc chắc và lấp đầy toàn bộ khuôn.
-
Chống thấm và hoàn thiện bề mặt hố pit:
- Sau khi bê tông đạt cường độ cho phép, tiến hành công tác chống thấm cho các bề mặt của hố pit, đặc biệt là sàn và các bức tường tiếp xúc với đất hoặc nước ngầm. Các vật liệu chống thấm như màng bitum, hóa chất chống thấm, hoặc bê tông chống thấm sẽ được áp dụng theo kỹ thuật khuyến cáo.
- Cuối cùng là hoàn thiện bề mặt. Bề mặt hố pit cần được làm phẳng, sạch sẽ, và có thể sơn thêm lớp bảo vệ hoặc lớp hoàn thiện phù hợp. Việc này không chỉ tăng tính thẩm mỹ mà còn giúp dễ dàng vệ sinh và kiểm tra khi bảo trì.
Lưu ý quan trọng trong quá trình thi công
Trong suốt quá trình thi công móng thang máy, việc chú trọng đến các chi tiết và tuân thủ các nguyên tắc kỹ thuật sẽ giúp hạn chế tối đa các sai sót và đảm bảo chất lượng công trình.
Có thể bạn quan tâm: Thang Máy Schindler Việt Nam: Thông Tin Chi Tiết & Báo Giá 2024
- Kiểm tra độ chính xác của kích thước và cốt thép: Trước và trong khi đổ bê tông, cần kiểm tra liên tục độ chính xác của các kích thước hố pit so với bản vẽ. Đồng thời, đảm bảo cốt thép được đặt đúng vị trí, đúng khoảng cách và liên kết chắc chắn. Sai lệch dù nhỏ về kích thước hoặc vị trí cốt thép có thể ảnh hưởng nghiêm trọng đến khả năng chịu lực của móng.
- Đảm bảo hệ thống thoát nước (nếu cần): Đối với những khu vực có nguy cơ ngập úng cao hoặc mực nước ngầm lớn, việc thiết kế và lắp đặt hệ thống thoát nước hiệu quả cho hố pit là vô cùng cần thiết. Hệ thống này giúp ngăn ngừa tình trạng ngập úng, bảo vệ các thiết bị điện tử và tránh ảnh hưởng đến tuổi thọ của cấu trúc.
- Quy trình nghiệm thu và bàn giao: Sau khi hoàn thành thi công, một quy trình nghiệm thu chặt chẽ cần được thực hiện. Việc này bao gồm kiểm tra trực quan, đo đạc kích thước, kiểm tra chất lượng vật liệu, và có thể thực hiện các thử nghiệm không phá hủy hoặc phá hủy (nếu cần thiết). Chỉ khi hố pit đạt tất cả các yêu cầu về kỹ thuật và an toàn mới tiến hành bàn giao cho giai đoạn lắp đặt thang máy tiếp theo.
Những lưu ý cần biết khi làm móng thang máy gia đình
Việc lắp đặt thang máy trong nhà ở gia đình ngày càng trở nên phổ biến, mang lại sự tiện nghi và nâng cao giá trị cho ngôi nhà. Tuy nhiên, để đảm bảo an toàn và hiệu quả, chủ nhà cần nắm rõ những lưu ý quan trọng khi thiết kế và thi công móng thang máy cho mục đích sử dụng cá nhân.
Lựa chọn loại móng phù hợp
Việc lựa chọn loại móng phù hợp với đặc điểm công trình và nhu cầu sử dụng là bước đầu tiên quan trọng.
- So sánh các kiểu hố pit khác nhau (hố pit bằng bê tông cốt thép): Hiện nay, hố pit bằng bê tông cốt thép là lựa chọn phổ biến và tối ưu nhất cho hầu hết các công trình nhà ở. Cấu trúc này đảm bảo độ bền cao, khả năng chịu lực tốt và dễ dàng chống thấm. Các kiểu hố pit khác có thể tồn tại nhưng thường ít được áp dụng trong xây dựng dân dụng hiện đại do hạn chế về độ bền hoặc chi phí.
- Cân nhắc dựa trên thiết kế và hiện trạng công trình: Khi thiết kế móng thang máy gia đình, cần cân nhắc kỹ lưỡng dựa trên bản vẽ kiến trúc tổng thể của ngôi nhà và hiện trạng thực tế của khu đất. Yếu tố như kết cấu móng hiện có, không gian khả dụng, và khả năng tài chính sẽ ảnh hưởng đến quyết định về kích thước, độ sâu và phương án thi công hố pit.
Tiêu chuẩn cho thang máy gia đình (tải trọng 450KG)
Thang máy gia đình thường có tải trọng phổ biến là 450kg, với những yêu cầu kỹ thuật đặc thù để phù hợp với không gian và mục đích sử dụng.
- Các yêu cầu kỹ thuật riêng cho thang máy gia đình: Thang máy gia đình thường có kích thước cabin nhỏ gọn hơn so với thang máy thương mại. Tuy nhiên, các yêu cầu về độ sâu hố pit, kích thước máy phòng, và các biện pháp an toàn vẫn phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc gia và quốc tế. Cụ thể, chiều sâu hố pit tối thiểu thường dao động từ 1m đến 1.5m tùy loại thang máy, và hệ thống giảm chấn phải được lắp đặt đúng chuẩn.
- Đảm bảo an toàn và hiệu quả sử dụng: An toàn luôn là yếu tố đặt lên hàng đầu. Cần đảm bảo thang máy được lắp đặt bởi đơn vị có uy tín, tuân thủ đúng quy trình kỹ thuật, và có đầy đủ giấy tờ kiểm định chất lượng. Hiệu quả sử dụng được thể hiện qua việc thang máy vận hành êm ái, ít gặp sự cố, và phù hợp với nhu cầu di chuyển của các thành viên trong gia đình, đặc biệt là người già và trẻ nhỏ.
Tư vấn thiết kế và tránh sai sót
Việc tìm kiếm sự tư vấn chuyên nghiệp và chủ động phòng tránh các sai sót là cách tốt nhất để tối ưu hóa chi phí và đảm bảo chất lượng.
- Tầm quan trọng của việc tư vấn chuyên nghiệp: Trước khi bắt tay vào thi công, việc tham khảo ý kiến của các kiến trúc sư, kỹ sư kết cấu, và các chuyên gia về thang máy là vô cùng quan trọng. Họ sẽ giúp bạn đưa ra những lời khuyên hữu ích về việc bố trí vị trí thang máy, thiết kế hố pit, lựa chọn loại thang máy phù hợp, và dự toán chi phí chính xác.
- Các sai sót thường gặp và cách phòng tránh lãng phí: Một số sai sót thường gặp khi làm móng thang máy gia đình bao gồm việc thiết kế sai kích thước hố pit, sử dụng vật liệu kém chất lượng, hoặc bỏ qua các yêu cầu về chống thấm. Những sai sót này không chỉ gây tốn kém chi phí sửa chữa mà còn tiềm ẩn nguy cơ mất an toàn. Để phòng tránh, hãy làm việc với các đơn vị tư vấn và thi công uy tín, yêu cầu họ cung cấp đầy đủ bản vẽ thiết kế và cam kết về chất lượng.
Các loại thang máy có hố pit kính và yêu cầu thi công đặc biệt
Thang máy có hố pit kính mang đến vẻ đẹp hiện đại và sang trọng cho không gian nội thất. Tuy nhiên, loại thang máy này đòi hỏi những yêu cầu thi công đặc thù hơn so với thang máy thông thường.
- Giới thiệu về thang máy kính và yêu cầu riêng cho hố pit: Thang máy kính thường có cabin làm bằng kính cường lực và sử dụng hệ thống ray dẫn hướng được thiết kế để lộ ra ngoài, tạo cảm giác thông thoáng và thẩm mỹ cao. Với loại thang máy này, hố pit không chỉ cần đảm bảo chức năng kỹ thuật mà còn phải đạt yêu cầu về thẩm mỹ. Bề mặt hố pit và các chi tiết kết cấu phải được hoàn thiện tỉ mỉ, có thể sử dụng các vật liệu ốp lát cao cấp để tăng tính sang trọng.
- Quy trình thi công theo sát từ thiết kế đến hoàn thiện: Quy trình thi công cho thang máy có hố pit kính cần được thực hiện chặt chẽ, tuân thủ theo đúng bản vẽ thiết kế chi tiết từ nhà sản xuất. Việc lắp đặt ray dẫn hướng và các bộ phận khác cần sự chính xác tuyệt đối để đảm bảo cabin kính di chuyển mượt mà và an toàn. Các đơn vị thi công cần có kinh nghiệm và tay nghề cao để xử lý các chi tiết phức tạp, đảm bảo cả tính năng kỹ thuật lẫn thẩm mỹ của công trình.
