Việc thiết kế thang máy cho nhà cao tầng không chỉ đơn thuần là lắp đặt một phương tiện di chuyển, mà còn là một quy trình kỹ thuật phức tạp, đòi hỏi tuân thủ chặt chẽ các tiêu chuẩn quốc gia và quốc tế để đảm bảo an toàn, hiệu quả và sự thoải mái cho người sử dụng. Bài viết này sẽ đi sâu vào các quy định và yêu cầu kỹ thuật cốt lõi, từ các Tiêu chuẩn Việt Nam (TCVN) hiện hành đến các yếu tố về số lượng, lưu lượng và các chi tiết kỹ thuật quan trọng, giúp bạn có cái nhìn toàn diện về việc xây dựng hệ thống thang máy tối ưu cho các công trình cao tầng.
Chúng ta sẽ cùng khám phá các TCVN quan trọng như TCVN 6395:2008, TCVN 7628-2:2007 và TCVN 6396-20:2017, đồng thời phân tích các quy định về số lượng thang máy cần thiết dựa trên quy mô tòa nhà, cách tính toán lưu lượng để đảm bảo hiệu suất hoạt động, cũng như các yêu cầu kỹ thuật chi tiết về kích thước, tải trọng, tốc độ, phòng máy và giếng thang. Cuối cùng, bài viết sẽ mở rộng sang các yếu tố cần cân nhắc khi lựa chọn, lắp đặt và bảo trì thang máy trong bối cảnh hiện đại.
Các Tiêu chuẩn Việt Nam (TCVN) hiện hành cho thiết kế thang máy
Các Tiêu chuẩn Việt Nam (TCVN) đóng vai trò nền tảng, là kim chỉ nam cho mọi hoạt động liên quan đến thiết kế, lắp đặt và vận hành thang máy, đặc biệt là đối với các công trình nhà cao tầng, nơi mà yếu tố an toàn và hiệu suất hoạt động được đặt lên hàng đầu. Việc tuân thủ TCVN không chỉ đảm bảo an toàn cho người sử dụng mà còn giúp các công trình đáp ứng các yêu cầu pháp lý và kỹ thuật, tránh các rủi ro không đáng có.
Trong đó, một số TCVN quan trọng được áp dụng cho thang máy nhà cao tầng bao gồm TCVN 6395:2008, TCVN 7628-2:2007 và bộ TCVN 6396 với các phần khác nhau, đặc biệt là TCVN 6396-20:2017. Mỗi tiêu chuẩn này đều có mục đích và phạm vi áp dụng riêng, tập trung vào các khía cạnh khác nhau của hệ thống thang máy để đảm bảo hoạt động an toàn và hiệu quả trong mọi tình huống.
TCVN 6395:2008 (EN 81-1:1998) – Tiêu chuẩn chung về an toàn thang máy
TCVN 6395:2008, tương đương với tiêu chuẩn Châu Âu EN 81-1:1998, là tiêu chuẩn cốt lõi cung cấp các yêu cầu chung về an toàn cho thang máy điện. Tiêu chuẩn này tập trung vào việc quy định chi tiết về cấu tạo của thang máy, quy trình lắp đặt an toàn, cũng như các hệ thống an toàn thiết yếu nhằm ngăn ngừa tai nạn trong quá trình vận hành.
Các quy định trong TCVN 6395:2008 bao gồm các yêu cầu nghiêm ngặt về vật liệu sử dụng cho các bộ phận của thang máy, đảm bảo chúng có khả năng chịu lực cần thiết và đáp ứng các tiêu chuẩn về chống cháy. Điều này bao gồm cả việc quy định về sức bền của cáp tải, khung cabin, ray dẫn, hệ thống phanh hãm, cửa cabin và cửa tầng, cũng như các vật liệu chống cháy cho các bộ phận tiếp xúc với nhiệt hoặc lửa.
TCVN 7628-2:2007 – Tiêu chuẩn cho thang máy có mật độ giao thông cao
Có thể bạn quan tâm: Công Ty Cổ Phần Thang Máy Mesco Việt Nam: Thông Tin Chi Tiết, Tuyển Dụng & Lịch Sử
TCVN 7628-2:2007 là tiêu chuẩn chuyên biệt dành cho thang máy hoạt động trong các môi trường có mật độ giao thông cao, thường là các tòa nhà văn phòng, trung tâm thương mại hoặc các công trình công cộng có lưu lượng người di chuyển lớn. Tiêu chuẩn này đặt ra các yêu cầu kỹ thuật đặc biệt, tập trung vào việc nâng cao hiệu suất và độ tin cậy cho các loại thang máy tốc độ cao, thường là từ 2.5 m/s trở lên.
Các yêu cầu kỹ thuật đặc biệt bao gồm thiết kế cabin có khả năng chuyên chở lớn hơn và giảm thời gian đóng mở cửa, hệ thống điều khiển tiên tiến có khả năng phân tích và điều phối hành trình của nhiều thang máy một cách tối ưu, cũng như các hệ thống an toàn được tăng cường để xử lý lưu lượng lớn và đảm bảo an toàn trong mọi tình huống.
TCVN 6396-20:2017 (EN 81-20:2014) – Tiêu chuẩn mới nhất cho thang máy chở người và hàng
TCVN 6396-20:2017, dựa trên tiêu chuẩn Châu Âu EN 81-20:2014, là phiên bản cập nhật và toàn diện hơn, áp dụng cho cả thang máy chở người và thang máy chở hàng. Tiêu chuẩn này mang đến những cải tiến đáng kể trong việc nâng cao các yêu cầu an toàn về cấu tạo và lắp đặt, nhằm đáp ứng các công nghệ mới và những bài học kinh nghiệm từ thực tiễn vận hành.
Những điểm cải tiến so với các tiêu chuẩn cũ bao gồm việc tăng cường các quy định về tầm nhìn trong cabin, giảm thiểu nguy cơ kẹt chân tay, cải thiện hệ thống thông tin liên lạc khẩn cấp, và các yêu cầu về không gian thoát hiểm an toàn hơn. TCVN 6396-20:2017 cũng nhấn mạnh việc sử dụng vật liệu thân thiện môi trường và các giải pháp tiết kiệm năng lượng.
Quy định về số lượng và lưu lượng thang máy cho nhà cao tầng
Việc xác định số lượng thang máy phù hợp cho nhà cao tầng là yếu tố then chốt để đảm bảo hiệu quả vận hành và sự hài lòng của người sử dụng, đồng thời tuân thủ các quy định pháp lý hiện hành. Các quy định này thường dựa trên diện tích sàn, số lượng căn hộ hoặc văn phòng, và mật độ dân cư dự kiến của tòa nhà.
Phân tích các quy định pháp lý liên quan đến số lượng thang máy cần thiết giúp các chủ đầu tư, kiến trúc sư và kỹ sư có cơ sở để lập kế hoạch, tránh tình trạng thiếu hụt thang máy gây ùn tắc hoặc thừa thang máy gây lãng phí chi phí đầu tư và vận hành. Việc tính toán số lượng thang máy tối thiểu không chỉ là yêu cầu pháp lý mà còn là yếu tố quyết định đến lưu lượng người sử dụng hiệu quả, giảm thiểu thời gian chờ đợi và tối ưu hóa trải nghiệm di chuyển trong tòa nhà.
Có thể bạn quan tâm: Kích Thước Thang Máy Gia Đình Loại Nhỏ Nhất: Hướng Dẫn Chi Tiết Từ A-z
Yêu cầu về số lượng thang máy theo số tầng
Các quy định về số lượng thang máy tối thiểu thường được phân loại theo số tầng của tòa nhà để phản ánh nhu cầu di chuyển tăng dần theo chiều cao công trình. Cụ thể, đối với các nhà chung cư có quy mô từ 5 đến 6 tầng trở lên, thường sẽ có những yêu cầu cơ bản về số lượng thang máy.
Đối với các tòa nhà cao tầng hơn, chẳng hạn như nhà chung cư từ 10 tầng trở lên, số lượng thang máy yêu cầu sẽ cao hơn để đáp ứng lưu lượng di chuyển lớn hơn và thời gian di chuyển giữa các tầng xa hơn. Các quy định này có thể được quy định trong các văn bản pháp luật liên quan đến xây dựng và quy hoạch đô thị của Việt Nam.
Đảm bảo lưu lượng và hiệu suất hoạt động
Lưu lượng thang máy, tức là số lượng người hoặc khối lượng hàng hóa mà hệ thống thang máy có thể vận chuyển trong một khoảng thời gian nhất định, là một chỉ số quan trọng phản ánh hiệu suất hoạt động của thang máy. Các yếu tố ảnh hưởng đến lưu lượng bao gồm tốc độ thang máy, tải trọng cabin, thời gian đóng mở cửa, thời gian chờ đợi trung bình, và đặc biệt là cách thức bố trí và điều khiển các thang máy trong một nhóm.
Việc tính toán và bố trí thang máy để tối ưu hóa thời gian chờ đợi đòi hỏi sự phân tích kỹ lưỡng về thói quen sử dụng của cư dân hoặc người làm việc trong tòa nhà. Các thuật toán điều khiển thông minh, hệ thống quản lý tòa nhà (BMS) tích hợp thang máy, và việc bố trí thang máy thành các nhóm theo chiều cao hoặc theo mục đích sử dụng có thể giúp giảm đáng kể thời gian chờ đợi và nâng cao hiệu quả vận hành tổng thể.
Các yêu cầu kỹ thuật cơ bản trong thiết kế thang máy nhà cao tầng
Thiết kế thang máy cho nhà cao tầng đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố kỹ thuật cốt lõi để đảm bảo an toàn, tiện nghi và hiệu quả vận hành trong suốt vòng đời của công trình. Các tiêu chuẩn về kích thước, tải trọng, tốc độ và vật liệu đóng vai trò nền tảng, quyết định đến khả năng đáp ứng nhu cầu di chuyển của cư dân và người làm việc, cũng như sự phù hợp với kiến trúc tổng thể của tòa nhà.
Việc tuân thủ các tiêu chuẩn này không chỉ nhằm mục đích đáp ứng các quy định pháp lý mà còn hướng tới việc tạo ra một hệ thống thang máy hoạt động bền bỉ, tiết kiệm năng lượng và mang lại trải nghiệm di chuyển tốt nhất.
Có thể bạn quan tâm: Sự Thật Về Bé Khả Ái Bị Kẹt Thang Máy Ở Trung Quốc: Nguồn Gốc & Lời Đồn
Kích thước và tải trọng cabin thang máy
Kích thước và tải trọng của cabin thang máy cần được lựa chọn cẩn thận để phù hợp với quy mô và mục đích sử dụng của tòa nhà. Đối với các nhà cao tầng, đặc biệt là những tòa nhà có từ 10 tầng trở lên, cabin thang máy thường có kích thước lớn hơn để có thể chở được nhiều người hơn hoặc vận chuyển các vật dụng cồng kềnh.
Việc xác định tải trọng tối thiểu phù hợp với quy mô tòa nhà là rất quan trọng. Ví dụ, một tòa nhà chung cư với nhiều căn hộ và mật độ cư dân cao sẽ yêu cầu thang máy có tải trọng lớn hơn so với một tòa nhà văn phòng có số lượng người sử dụng cố định trong giờ hành chính. Tải trọng thang máy thường được tính bằng kilogam (kg), và các tiêu chuẩn sẽ quy định tải trọng tối thiểu dựa trên diện tích cabin.
Tốc độ và hệ thống điều khiển
Tốc độ thang máy là một yếu tố quan trọng ảnh hưởng trực tiếp đến hiệu suất vận chuyển và thời gian chờ đợi, đặc biệt là tại các tòa nhà cao tầng. Các loại tốc độ thang máy phù hợp với nhà cao tầng thường được phân chia thành nhiều cấp độ, từ thang máy tốc độ trung bình (khoảng 1-2.5 m/s) cho các tòa nhà vừa và nhỏ, đến thang máy tốc độ cao (từ 2.5 m/s trở lên) cho các tòa nhà chọc trời, giúp rút ngắn đáng kể thời gian di chuyển giữa các tầng.
Yêu cầu về hệ thống điều khiển thông minh ngày càng trở nên thiết yếu. Các hệ thống này không chỉ đảm bảo thang máy hoạt động ổn định, an toàn mà còn có khả năng tối ưu hóa việc sử dụng năng lượng, điều phối hành trình của nhiều thang máy trong cùng một nhóm để giảm thiểu thời gian chờ đợi, và có thể tích hợp với hệ thống quản lý tòa nhà để cung cấp các chức năng tiện ích khác.

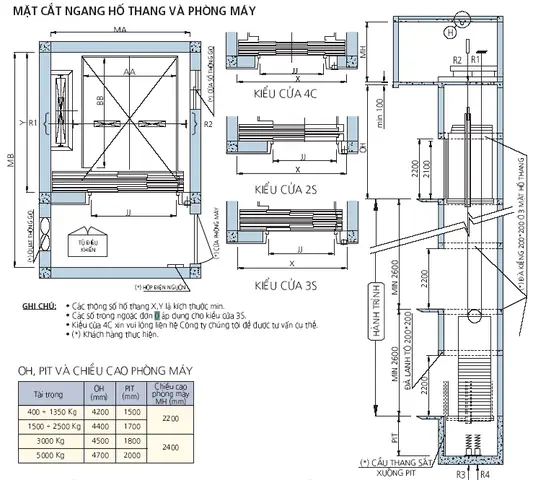

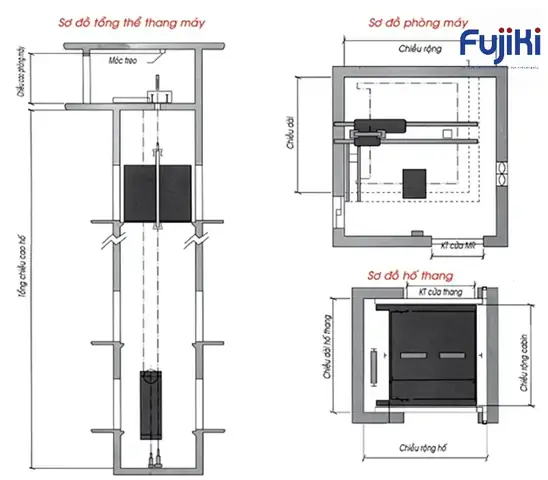

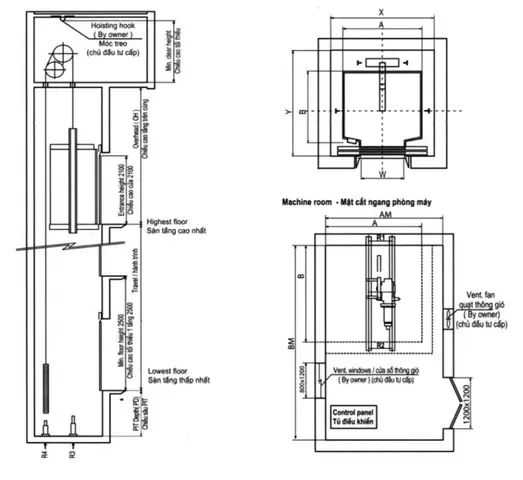

Yêu cầu về phòng máy và giếng thang
Phòng máy là nơi chứa các thiết bị điều khiển, máy kéo và hệ thống truyền động của thang máy. Chiều cao phòng máy tiêu chuẩn cần thiết phải đủ để các kỹ thuật viên có thể dễ dàng tiếp cận, bảo trì và sửa chữa các thiết bị. Tiêu chuẩn này thường dựa trên kích thước của máy kéo và không gian cần thiết cho việc vận hành an toàn.
Có thể bạn quan tâm: Công Ty Tnhh Cầu Trục Thang Máy Quảng Liên: Thông Tin Chi Tiết & Liên Hệ
Giếng thang, hay còn gọi là trục thang máy, là không gian thẳng đứng mà cabin thang máy di chuyển bên trong. Các tiêu chuẩn về cấu trúc, thông gió và an toàn cho giếng thang là cực kỳ quan trọng. Giếng thang phải đảm bảo sự thẳng đứng, chắc chắn, chống chịu được tải trọng và các tác động từ hoạt động của thang máy, đồng thời cần có hệ thống thông gió để tránh tích tụ nhiệt và hơi ẩm, cũng như các biện pháp an toàn để ngăn ngừa người hoặc vật rơi vào giếng thang.
Những yếu tố cần cân nhắc khi lựa chọn và lắp đặt thang máy cho nhà cao tầng
Bên cạnh việc tuân thủ các quy định tiêu chuẩn, việc lựa chọn và lắp đặt thang máy cho nhà cao tầng còn đòi hỏi sự cân nhắc đa chiều, bao gồm các yếu tố về thẩm mỹ, chi phí, khả năng bảo trì và các tính năng đặc biệt. Một hệ thống thang máy không chỉ cần đáp ứng yêu cầu kỹ thuật mà còn phải hòa hợp với kiến trúc tổng thể của tòa nhà và mang lại trải nghiệm tốt nhất cho người sử dụng trong dài hạn.
Việc đánh giá kỹ lưỡng các khía cạnh này sẽ giúp chủ đầu tư đưa ra quyết định tối ưu, đảm bảo sự hài lòng về cả công năng lẫn giá trị thẩm mỹ, đồng thời tối ưu hóa chi phí vận hành và bảo trì trong tương lai.
Lựa chọn loại thang máy phù hợp (ví dụ: thang máy chở người, thang máy chở hàng, thang máy kính)
Trong các tòa nhà cao tầng, việc lựa chọn đúng loại thang máy là rất quan trọng để đáp ứng nhu cầu sử dụng đa dạng. Thang máy chở người là loại phổ biến nhất, được thiết kế để vận chuyển hành khách giữa các tầng. Thang máy chở hàng, với kết cấu chắc chắn và tải trọng lớn hơn, thường được sử dụng để vận chuyển hàng hóa, thiết bị hoặc vật tư, đặc biệt hữu ích trong các tòa nhà thương mại, khách sạn hoặc bệnh viện.
Thang máy kính mang lại một yếu tố thẩm mỹ độc đáo, cho phép người sử dụng ngắm nhìn khung cảnh bên ngoài khi di chuyển. Chúng thường được lắp đặt ở những vị trí nổi bật của tòa nhà, góp phần tạo nên vẻ đẹp kiến trúc. Tiêu chí lựa chọn dựa trên mục đích sử dụng cụ thể (chở người, chở hàng, phục vụ mục đích đặc biệt) và kiến trúc tổng thể của tòa nhà sẽ giúp đảm bảo sự hiệu quả và hài hòa.
Yêu cầu về an toàn và bảo trì định kỳ
An toàn luôn là yếu tố ưu tiên hàng đầu trong thiết kế và vận hành thang máy. Ngoài các tiêu chuẩn an toàn cơ bản, các biện pháp an toàn bổ sung như hệ thống cứu hộ tự động (ví dụ: hệ thống đưa thang máy về tầng gần nhất khi mất điện), hệ thống báo cháy, và các cảm biến an toàn tiên tiến có thể được tích hợp để tăng cường bảo vệ cho người sử dụng.
Tầm quan trọng của hợp đồng bảo trì và lịch kiểm tra định kỳ là không thể phủ nhận. Các hợp đồng bảo trì chuyên nghiệp đảm bảo thang máy được kiểm tra, vệ sinh và sửa chữa kịp thời theo đúng quy trình kỹ thuật, giúp phát hiện sớm các hư hỏng tiềm ẩn, kéo dài tuổi thọ của thiết bị và ngăn ngừa các sự cố đột ngột. Lịch kiểm tra định kỳ, thường theo quy định của cơ quan chức năng, cũng là bắt buộc để đảm bảo thang máy luôn trong tình trạng hoạt động tốt nhất.
Xu hướng thiết kế thang máy hiện đại cho nhà cao tầng
Lĩnh vực thang máy đang chứng kiến những bước phát triển vượt bậc với sự ra đời của nhiều công nghệ mới. Các xu hướng thiết kế thang máy hiện đại cho nhà cao tầng bao gồm thang máy không phòng máy (MRL – Machine Room Less), giúp tiết kiệm không gian và giảm chi phí xây dựng phòng máy; hệ thống điều khiển thông minh ứng dụng trí tuệ nhân tạo (AI) để tối ưu hóa lưu lượng và dự đoán nhu cầu; cũng như việc sử dụng các vật liệu thân thiện môi trường và có khả năng tái chế.
Đặc biệt, xu hướng tích hợp thang máy với hệ thống quản lý tòa nhà thông minh (BMS – Building Management System) đang ngày càng phổ biến. Sự tích hợp này cho phép điều khiển thang máy thông qua ứng dụng trên điện thoại, quản lý việc ra vào theo phân quyền, và cung cấp các dịch vụ tiện ích khác, mang đến trải nghiệm sống và làm việc hiện đại, tiện nghi.
Các vấn đề thường gặp và cách khắc phục
Trong quá trình vận hành, thang máy nhà cao tầng có thể gặp phải một số lỗi kỹ thuật phổ biến. Các lỗi này có thể bao gồm việc kẹt cửa, thang máy di chuyển không êm ái, tiếng ồn bất thường, hoặc hệ thống điều khiển gặp sự cố. Việc xác định nguyên nhân gốc rễ của các lỗi này là bước đầu tiên để có phương án xử lý hiệu quả.
Lời khuyên để kéo dài tuổi thọ và đảm bảo hiệu suất hoạt động của thang máy bao gồm việc tuân thủ nghiêm ngặt lịch bảo trì định kỳ, tránh sử dụng thang máy quá tải, thông báo ngay cho bộ phận kỹ thuật khi phát hiện dấu hiệu bất thường, và sử dụng thang máy đúng chức năng. Bên cạnh đó, việc giáo dục người sử dụng về cách sử dụng thang máy an toàn và hiệu quả cũng góp phần quan trọng vào việc duy trì hoạt động ổn định của hệ thống.
