Việc thiết kế và lắp đặt thang máy cần tuân thủ chặt chẽ các tiêu chuẩn an toàn và kỹ thuật để đảm bảo an toàn cho người sử dụng, cũng như hiệu quả vận hành. Bài viết này sẽ đi sâu vào các quy định tiêu chuẩn Việt Nam (TCVN) mới nhất, bao gồm các yêu cầu về an toàn, kích thước cabin, giếng thang, cửa thang và phân loại thang máy theo từng ứng dụng cụ thể. Nắm vững các tiêu chuẩn này là nền tảng quan trọng để lựa chọn và lắp đặt thang máy phù hợp, đặc biệt là với các công trình dân dụng, thương mại và công nghiệp hiện đại.
Trong nội dung chính, chúng ta sẽ khám phá các bộ TCVN cốt lõi như TCVN 6396 và TCVN 5744, phân tích chi tiết các yêu cầu kỹ thuật, kích thước tiêu chuẩn cho cabin, giếng thang và cửa thang. Bên cạnh đó, bài viết cũng sẽ phân loại thang máy theo mục đích sử dụng và tốc độ, cung cấp kiến thức cần thiết để lựa chọn loại thang máy tối ưu cho từng không gian và nhu cầu.
Các Tiêu Chuẩn Việt Nam (TCVN) Quan Trọng Về Thang Máy
Việc tuân thủ các tiêu chuẩn Việt Nam (TCVN) là bắt buộc trong thiết kế, sản xuất, lắp đặt và bảo trì thang máy để đảm bảo an toàn và chất lượng. Các TCVN chính tập trung vào các khía cạnh an toàn về cấu tạo, lắp đặt và vận hành, cũng như các yêu cầu về kích thước, tải trọng và các thông số kỹ thuật khác. Trong số đó, TCVN 6396 và TCVN 5744 là hai bộ tiêu chuẩn quan trọng nhất được đề cập nhiều và có phạm vi áp dụng rộng rãi.
Mục đích của các tiêu chuẩn này là đưa ra một khung pháp lý và kỹ thuật thống nhất, giúp ngăn ngừa tai nạn, đảm bảo thang máy hoạt động ổn định, hiệu quả và đáp ứng nhu cầu đa dạng của người sử dụng, từ thang máy gia đình đến các hệ thống phức tạp trong tòa nhà cao tầng.
TCVN 6396 – Yêu Cầu An Toàn Về Cấu Tạo Và Lắp Đặt Thang Máy
Bộ tiêu chuẩn TCVN 6396 bao gồm nhiều phần, trong đó các phần quan trọng như TCVN 6396-20, TCVN 6396-22 và TCVN 6396-28 đặt ra các yêu cầu an toàn cốt lõi cho thang máy. Bộ tiêu chuẩn này áp dụng cho thang máy chở người và thang máy chở hàng, bao gồm các quy định về thiết kế, sản xuất, lắp đặt, kiểm định và bảo trì.
Các yêu cầu an toàn cốt lõi trong TCVN 6396 bao gồm hệ thống phanh hãm khẩn cấp, cơ cấu giới hạn tốc độ, cửa an toàn, hệ thống liên lạc khẩn cấp, bảo vệ quá tải, và các biện pháp phòng ngừa cháy nổ. Cụ thể, TCVN 6396-20 đề cập đến các yêu cầu chung về cấu tạo và lắp đặt, trong khi TCVN 6396-22 tập trung vào các yêu cầu an toàn cụ thể cho thang máy chở người, và TCVN 6396-28 quy định các yêu cầu về thang máy chở hàng. Việc tuân thủ các quy định này là tối quan trọng để đảm bảo an toàn cho mọi hành trình di chuyển.
Có thể bạn quan tâm: Tiêu Chuẩn Thang Máy Khách Sạn: Kích Thước, Tải Trọng Và Thông Số Kỹ Thuật Cần Biết
TCVN 5744:1993 – Tiêu Chuẩn Về Thang Máy Chở Hàng Và Chở Người
TCVN 5744:1993 là một tiêu chuẩn quan trọng quy định các yêu cầu về cấu tạo và lắp đặt đối với cả thang máy chở người và thang máy chở hàng. Tiêu chuẩn này cung cấp các hướng dẫn chi tiết về kích thước, tải trọng, kết cấu cabin, hệ thống dẫn động, và các yêu cầu an toàn liên quan đến ray dẫn hướng, cửa thang, và hệ thống điều khiển.
Mặc dù TCVN 6396 có phạm vi rộng hơn và được cập nhật liên tục, TCVN 5744:1993 vẫn giữ vai trò nền tảng, đặc biệt là trong việc xác định các thông số kỹ thuật cơ bản và các yêu cầu an toàn chung. Mối liên hệ giữa TCVN 5744 và TCVN 6396 là sự bổ sung và chi tiết hóa lẫn nhau. TCVN 6396 thường bao gồm các yêu cầu kỹ thuật chi tiết và cập nhật hơn, trong khi TCVN 5744 cung cấp các nguyên tắc cơ bản về an toàn và cấu tạo.
Yêu Cầu Kỹ Thuật Và Kích Thước Thang Máy Tiêu Chuẩn
Việc xác định đúng các yêu cầu kỹ thuật và kích thước tiêu chuẩn cho thang máy là yếu tố then chốt để đảm bảo sự tiện lợi, an toàn và khả năng đáp ứng nhu cầu di chuyển. Các thông số này bao gồm kích thước cabin thang máy, thiết kế cửa thang và các yêu cầu về giếng thang – không gian bao bọc bộ phận di chuyển của thang máy.
Các yếu tố như mục đích sử dụng (gia đình, văn phòng, công cộng, công nghiệp), tải trọng dự kiến và tần suất sử dụng sẽ ảnh hưởng trực tiếp đến việc lựa chọn kích thước thang máy phù hợp. Một thang máy có kích thước hợp lý không chỉ tối ưu hóa không gian lắp đặt mà còn nâng cao hiệu quả vận hành và trải nghiệm người dùng.

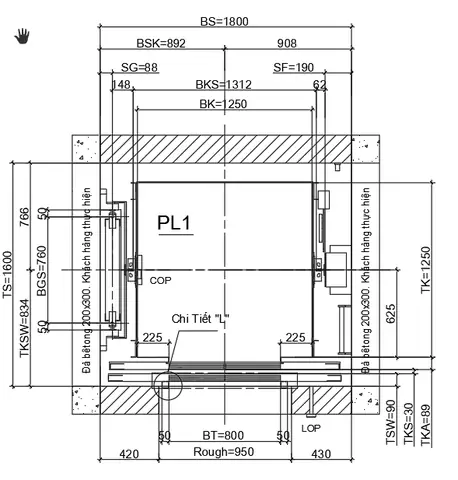

Kích Thước Cabin Thang Máy Tiêu Chuẩn
Có thể bạn quan tâm: Kích Thước Thang Máy Gia Đình Tiêu Chuẩn & Yêu Cầu An Toàn Chi Tiết
Kích thước cabin thang máy rất đa dạng, phụ thuộc vào tải trọng và mục đích sử dụng. Đối với thang máy gia đình, cabin thường có kích thước nhỏ gọn, có thể chở từ 3-4 người. Các loại thang máy văn phòng hoặc thang máy phục vụ chung cư có tải trọng lớn hơn, kích thước cabin rộng rãi hơn để đáp ứng lưu lượng di chuyển cao, có thể chở từ 6-10 người hoặc hơn.
Ví dụ về các kích thước cabin phổ biến:
Thang máy gia đình (tải trọng 300-450kg): Cabin thường có kích thước khoảng 900mm (rộng) x 1000mm (sâu) x 2100mm (cao).
Thang máy văn phòng/chung cư (tải trọng 630-1000kg): Cabin có thể có kích thước khoảng 1100-1400mm (rộng) x 1400-1600mm (sâu) x 2200-2400mm (cao).
Thang máy tải trọng lớn (ví dụ: bệnh viện, trung tâm thương mại, tải hàng): Kích thước cabin có thể lên đến 1800mm (rộng) x 2500mm (sâu) x 2300mm (cao) hoặc lớn hơn, tùy thuộc vào nhu cầu chuyên chở bệnh nhân, xe đẩy hoặc hàng hóa.

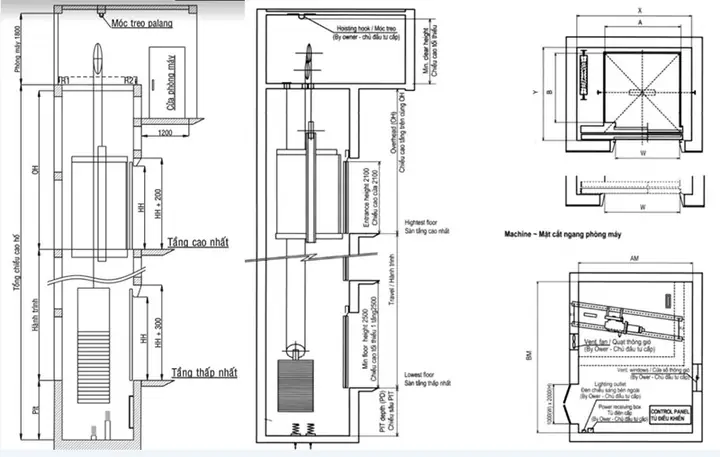

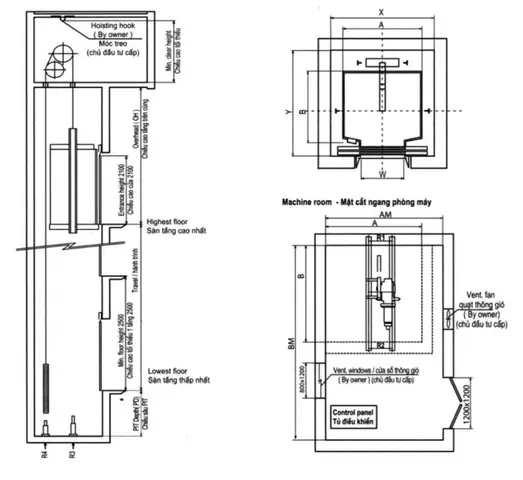

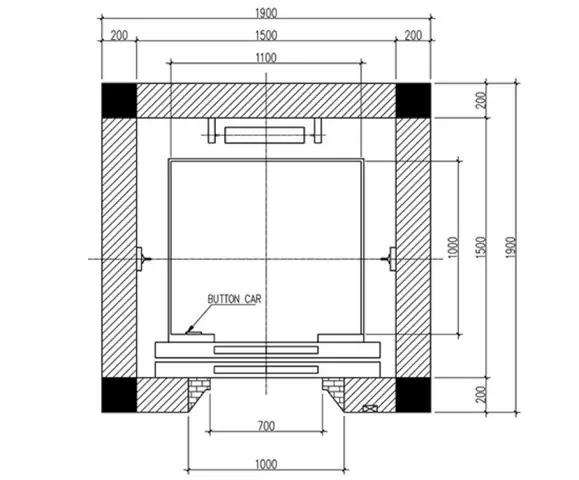

Kích Thước Giếng Thang Và Cửa Thang Máy
Kích thước giếng thang là yếu tố quyết định đến việc thang máy có thể lắp đặt hay không và quyết định kích thước tối đa của cabin. Thông thường, kích thước giếng thang sẽ lớn hơn kích thước cabin từ khoảng 300mm đến 600mm mỗi chiều (rộng, sâu) để chứa hệ thống dẫn hướng, đối trọng, dây cáp và các bộ phận cơ khí khác.
Yêu cầu về kích thước và thiết kế cửa thang máy cũng rất quan trọng. Cửa thang máy cần đủ rộng để người sử dụng dễ dàng di chuyển vào/ra, đặc biệt là với các đối tượng như người khuyết tật, trẻ em đi cùng xe đẩy hoặc khi vận chuyển đồ đạc. Chiều rộng cửa thông thủy phổ biến cho thang máy chở người thường dao động từ 700mm đến 1000mm, tùy thuộc vào kích thước cabin. Chiều cao cửa thang máy cũng cần đảm bảo sự thoải mái và an toàn. Các bộ phận an toàn như cảm biến an toàn ở mép cửa phải được tích hợp để ngăn chặn cửa đóng khi có vật cản.
Phân Loại Thang Máy Theo Tiêu Chuẩn Và Ứng Dụng
Thang máy được phân loại dựa trên nhiều tiêu chí khác nhau nhằm đáp ứng các yêu cầu kỹ thuật và mục đích sử dụng đa dạng của các công trình. Các tiêu chí phân loại phổ biến bao gồm mục đích sử dụng (chở người, chở hàng), tốc độ vận hành, cấu tạo phòng máy (có phòng máy, không phòng máy, phòng máy đặt trên cao hoặc dưới hầm), và tải trọng.
Có thể bạn quan tâm: Tiêu Chuẩn Thang Máy Chung Cư: Quy Định Số Lượng, Kích Thước Và An Toàn
Việc phân loại này giúp người dùng và kỹ sư dễ dàng lựa chọn được loại thang máy phù hợp nhất với nhu cầu cụ thể, từ thang máy gia đình nhỏ gọn, thang máy văn phòng với lưu lượng lớn, đến thang máy tải hàng chuyên dụng cho các nhà máy, kho bãi.
Tiêu Chuẩn Thang Máy Cho Tòa Nhà Văn Phòng
Thang máy trong các tòa nhà văn phòng cần đáp ứng các yêu cầu cao về hiệu suất và khả năng phục vụ lưu lượng giao thông lớn. Các tiêu chí thiết kế quan trọng bao gồm tốc độ di chuyển nhanh để giảm thời gian chờ đợi, hệ thống điều khiển thông minh (ví dụ: hệ thống nhóm thang, điều khiển theo chiều đi) để tối ưu hóa việc phân luồng hành khách, và khả năng chịu tải trọng cao.
Ngoài ra, thang máy văn phòng cần có tính năng an toàn vượt trội, giao diện thân thiện và thiết kế nội thất hiện đại để tạo ấn tượng tốt cho nhân viên và khách hàng. Công suất và tốc độ của thang máy cần được tính toán dựa trên diện tích sàn, số tầng và số lượng nhân viên làm việc trong tòa nhà.
Thang Máy Tốc Độ Cao Và Yêu Cầu Thiết Kế
Thang máy tốc độ cao, thường có vận tốc từ 2.5 m/s trở lên, là giải pháp tối ưu cho các tòa nhà cao tầng (skyscraper). Việc thiết kế loại thang máy này đòi hỏi công nghệ tiên tiến và các biện pháp an toàn đặc biệt. Hệ thống truyền động cần có khả năng hoạt động ổn định ở tốc độ cao, trong khi hệ thống ray dẫn hướng phải đảm bảo độ chính xác tuyệt đối để cabin di chuyển êm ái.
Các yếu tố an toàn quan trọng bao gồm hệ thống phanh kép, bộ giảm chấn hiệu suất cao, hệ thống giám sát rung động và tiếng ồn, cũng như cơ cấu kiểm soát áp suất trong cabin để tránh cảm giác khó chịu cho hành khách khi di chuyển nhanh. Việc kiểm soát lưu lượng giao thông và phân phối hành khách cũng là một thách thức kỹ thuật lớn đối với thang máy tốc độ cao.
Có thể bạn quan tâm: Tiêu Chuẩn Nghiệm Thu Thang Máy: Hướng Dẫn Chi Tiết & Quy Định Mới Nhất 2025
Lựa Chọn Thang Máy Phù Hợp Với Nhu Cầu Sử Dụng
Việc lựa chọn thang máy phù hợp không chỉ đơn thuần là chọn một sản phẩm có sẵn mà còn là một quá trình cân nhắc kỹ lưỡng giữa nhiều yếu tố. Từ mục đích sử dụng, quy mô công trình, lưu lượng người qua lại, cho đến yếu tố thẩm mỹ và ngân sách, tất cả đều đóng vai trò quan trọng trong việc đưa ra quyết định tối ưu nhất.
Yếu Tố Cần Cân Nhắc Khi Chọn Kích Thước Thang Máy
Xác định kích thước thang máy phù hợp đòi hỏi phải đánh giá kỹ lưỡng nhu cầu sử dụng thực tế. Số lượng người tối đa có thể sử dụng thang máy trong giờ cao điểm là yếu tố then chốt. Ví dụ, một gia đình có 4-5 người sẽ có nhu cầu về một cabin nhỏ hơn so với một tòa nhà văn phòng với hàng trăm nhân viên. Tần suất di chuyển cũng ảnh hưởng đến tải trọng và tốc độ cần thiết. Cuối cùng, diện tích lắp đặt khả dụng sẽ là giới hạn vật lý cho kích thước cabin và giếng thang.
Thang Máy Chở Người Và Hàng: Điểm Khác Biệt Cần Lưu Ý
Điểm khác biệt cốt lõi giữa thang máy chở người và thang máy chở hàng nằm ở mục đích thiết kế và các yêu cầu an toàn đi kèm. Thang máy chở người ưu tiên sự êm ái, thoải mái và an toàn cho hành khách với các tính năng như giảm chấn tốt, hệ thống thông gió hiệu quả và nội thất thẩm mỹ.
Ngược lại, thang máy chở hàng được thiết kế với ưu tiên về sức chịu tải, độ bền và khả năng vận chuyển vật nặng. Cabin thường làm bằng vật liệu chịu lực cao, cửa thang rộng hơn và hệ thống an toàn tập trung vào việc đảm bảo hàng hóa không bị hư hại và người vận hành được bảo vệ. Tải trọng của thang máy chở hàng thường lớn hơn nhiều so với thang máy chở người.
Tầm Quan Trọng Của Việc Tuân Thủ Tiêu Chuẩn Lắp Đặt Thang Máy
Việc tuân thủ các tiêu chuẩn an toàn và kỹ thuật trong quá trình lắp đặt thang máy có ý nghĩa sống còn, đảm bảo an toàn cho người sử dụng và tuổi thọ của thiết bị. Hậu quả của việc bỏ qua hoặc vi phạm các quy định này có thể rất nghiêm trọng, bao gồm:
- Nguy cơ tai nạn: Các lỗi kỹ thuật có thể dẫn đến kẹt thang, rơi thang, hoặc các sự cố khác gây thương vong.
- Hư hỏng thiết bị: Lắp đặt sai kỹ thuật làm giảm tuổi thọ các bộ phận, dẫn đến chi phí sửa chữa cao.
- Vấn đề pháp lý: Công trình có thể không được nghiệm thu, bị phạt hoặc yêu cầu khắc phục.
Do đó, việc lựa chọn đơn vị thi công uy tín, có đầy đủ chứng chỉ hành nghề và kinh nghiệm là cực kỳ quan trọng.
Cập Nhật Các Tiêu Chuẩn Mới Nhất Về Thang Máy
Lĩnh vực thang máy không ngừng phát triển, kéo theo sự ra đời và cập nhật của các tiêu chuẩn quốc tế và quốc gia. Các phiên bản mới nhất của TCVN 6396 và các tiêu chuẩn liên quan thường bổ sung các yêu cầu về an toàn năng lượng, công nghệ thông minh, và các biện pháp phòng chống dịch bệnh.
Việc thường xuyên cập nhật các thông tin pháp lý và kỹ thuật mới nhất từ các cơ quan quản lý nhà nước hoặc các hiệp hội chuyên ngành là cần thiết cho các nhà sản xuất, lắp đặt, và chủ đầu tư. Điều này giúp đảm bảo rằng các công trình thang máy luôn đáp ứng các yêu cầu hiện hành, an toàn và hiệu quả nhất.
