Thang máy, một phát minh mang tính cách mạng, đã thay đổi cách chúng ta di chuyển trong các tòa nhà cao tầng, mang đến sự tiện lợi và hiệu quả vượt trội. Hiểu rõ cấu tạo chi tiết, nguyên lý hoạt động cùng các bộ phận quan trọng của thang máy không chỉ giúp người dùng sử dụng an toàn hơn mà còn hỗ trợ trong việc lựa chọn, bảo trì. Bài viết này sẽ đi sâu vào từng thành phần cấu tạo nên một hệ thống thang máy hoàn chỉnh, từ đó làm sáng tỏ cách thức hoạt động phức tạp nhưng đầy khoa học của chúng.
Chúng ta sẽ khám phá chi tiết về các bộ phận chính như hố pit, giếng thang, cabin và cửa thang máy. Tiếp theo, nguyên lý hoạt động cơ bản, đặc biệt là vai trò của động cơ kéo và hệ thống cáp thép, sẽ được làm rõ. Cuối cùng, chúng ta sẽ tìm hiểu sâu về đối trọng – một bộ phận thiết yếu đảm bảo sự cân bằng và an toàn cho toàn bộ hệ thống.
Thang Máy Cấu Tạo Gồm Những Bộ Phận Chính Nào?
Cấu tạo của một hệ thống thang máy bao gồm nhiều bộ phận tương tác chặt chẽ với nhau để đảm bảo quá trình vận hành an toàn và hiệu quả. Các thành phần cơ bản này được thiết kế để hỗ trợ cabin di chuyển theo chiều dọc trong một không gian được kiểm soát.
Hố Pit Thang Máy: Vị Trí và Chức Năng
Hố pit thang máy là phần không gian nằm ở đáy giếng thang, có chức năng quan trọng trong việc chứa các thiết bị an toàn và cơ khí. Vị trí của hố pit nằm dưới cùng của công trình, ngay dưới mặt sàn tầng thấp nhất mà thang máy phục vụ.
Trong hố pit, những yếu tố then chốt như ray dẫn hướng, giảm chấn và bộ giảm tốc được bố trí. Ray dẫn hướng có nhiệm vụ giữ cho cabin và đối trọng di chuyển thẳng đứng, tránh bị lắc lư. Bộ giảm chấn, thường là các lò xo hoặc hệ thống thủy lực, được đặt ở đáy hố pit để hấp thụ lực va đập trong trường hợp thang máy di chuyển xuống dưới giới hạn an toàn cuối cùng, đảm bảo sự êm ái và an toàn cho hành khách.
Giếng Thang Máy: Không Gian Di Chuyển Của Cabin
Giếng thang máy là trục không gian thẳng đứng, nơi cabin thang máy di chuyển lên xuống. Đây là khu vực được thiết kế riêng biệt, đảm bảo sự thông thoáng và an toàn tuyệt đối cho hoạt động của thang máy.
Có thể bạn quan tâm: Thang Thăm Mái: Chọn Loại Nào Phù Hợp & Hướng Dẫn Sử Dụng An Toàn
Cấu trúc vững chắc của giếng thang có liên kết trực tiếp với sự an toàn và hiệu suất hoạt động của thang máy. Nó không chỉ cung cấp hành lang di chuyển cho cabin mà còn là nơi lắp đặt hệ thống ray dẫn hướng, cáp tải và các thiết bị an toàn khác. Một giếng thang được xây dựng đúng tiêu chuẩn sẽ giảm thiểu tối đa các nguy cơ va chạm với các yếu tố bên ngoài, đồng thời tạo điều kiện cho thang máy hoạt động ổn định và tin cậy.
Cabin Thang Máy: Không Gian Chứa Hành Khách
Cabin thang máy chính là khoang chứa hành khách và hàng hóa, nơi người sử dụng tương tác trực tiếp trong suốt hành trình di chuyển. Cabin được thiết kế với sự chú trọng đến cả công năng và thẩm mỹ, đảm bảo sự thoải mái và an toàn cho người dùng.
Các yếu tố cấu tạo nên cabin bao gồm sàn, trần, vách và hệ thống chiếu sáng. Sàn cabin được làm từ vật liệu chịu lực cao, đảm bảo tải trọng. Trần cabin thường tích hợp hệ thống chiếu sáng, quạt thông gió và đôi khi là loa thông báo. Vách cabin có thể được làm từ thép không gỉ, kính hoặc các vật liệu trang trí khác, tạo nên không gian bên trong dễ chịu và an toàn. Hệ thống chiếu sáng bên trong cabin đảm bảo tầm nhìn rõ ràng, ngay cả trong trường hợp mất điện.
Cửa Thang Máy: Lối Vào Ra An Toàn
Cửa thang máy đóng vai trò là điểm tiếp cận an toàn giữa tầng lửng và cabin, đảm bảo chỉ khi thang máy dừng đúng vị trí, cửa mới có thể mở ra. Cửa thang máy được chia thành hai loại chính: cửa tầng và cửa cabin.
Cửa tầng là cánh cửa cố định tại mỗi điểm dừng của thang máy, trong khi cửa cabin là cánh cửa di chuyển cùng với cabin. Cơ chế hoạt động của cả hai loại cửa này thường là đóng mở tự động, được điều khiển bởi hệ thống điều khiển thang máy. Các tính năng an toàn của cửa bao gồm bộ cảm biến chống kẹt, hệ thống khóa liên động đảm bảo cửa chỉ mở khi cabin đã dừng hoàn toàn và ở đúng vị trí, cùng với các cơ chế thoát hiểm khẩn cấp.
Nguyên Lý Hoạt Động Cơ Bản Của Thang Máy
Có thể bạn quan tâm: Tải Xuống & Sử Dụng Mẫu Thang Máy Sketchup Miễn Phí 3d Chất Lượng Cao
Nguyên lý hoạt động cơ bản của thang máy, đặc biệt là các loại thang máy truyền thống, dựa trên sự cân bằng và chuyển động được tạo ra bởi động cơ thông qua hệ thống cáp và ròng rọc. Sự kết hợp này cho phép cabin di chuyển lên hoặc xuống một cách hiệu quả.

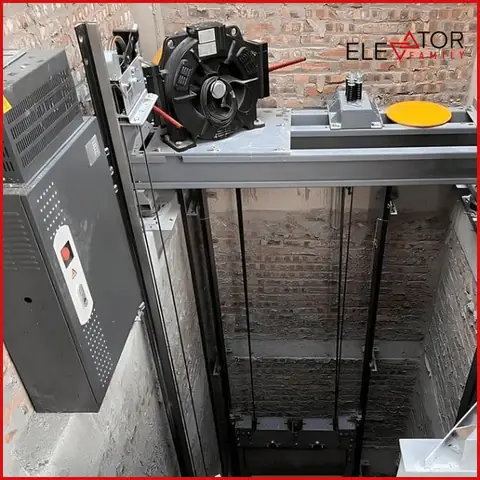

Vai Trò Của Động Cơ Kéo Trong Việc Nâng Hạ Cabin
Động cơ kéo là bộ phận trung tâm, cung cấp năng lượng để vận hành thang máy, tạo ra lực chuyển động cần thiết cho việc nâng hạ cabin. Động cơ này thường là loại động cơ điện xoay chiều hoặc một chiều, được thiết kế để hoạt động với hiệu suất cao và độ bền bỉ.
Khi nhận tín hiệu từ bảng điều khiển, động cơ kéo sẽ làm quay một puly lớn. Sự quay này, thông qua ma sát với cáp thép, tạo ra lực kéo hoặc lực hãm cần thiết để di chuyển cabin theo hướng mong muốn, hoặc giữ cabin đứng yên tại một vị trí.
Hệ Thống Cáp Thép và Puly: Cơ Chế Truyền Lực
Hệ thống cáp thép và puly đóng vai trò là cơ chế truyền lực chính, kết nối động cơ với cabin và đối trọng để tạo ra chuyển động. Cáp thép, thường được làm từ nhiều sợi thép nhỏ bện lại với nhau, có độ bền kéo cực cao để chịu được tải trọng của cabin và hành khách.
Các sợi cáp này được gắn chắc chắn vào đỉnh cabin và kết nối với đối trọng, sau đó đi qua một hoặc nhiều puly lớn được gắn trên nóc giếng thang hoặc gắn trực tiếp vào động cơ. Khi động cơ làm quay puly, lực được truyền qua cáp, kéo cabin lên hoặc hạ xuống. Puly không chỉ truyền lực mà còn có chức năng điều hướng chuyển động của cáp, giúp hệ thống hoạt động nhịp nhàng và ổn định.
Tìm Hiểu Chi Tiết Về Đối Trọng Thang Máy
Đối trọng là một bộ phận thiết yếu, đóng vai trò quan trọng trong việc cân bằng tải trọng và đảm bảo an toàn cho hệ thống thang máy hoạt động hiệu quả. Hiểu rõ về đối trọng giúp chúng ta đánh giá cao hơn sự phức tạp và tinh vi của công nghệ thang máy.
Có thể bạn quan tâm: Thang Máy Schneider Việt Nam: Thông Tin, Báo Giá & Đánh Giá Chi Tiết 2024
Đối Trọng Thang Máy Là Gì?
Đối trọng thang máy là một khối vật chất có trọng lượng được gắn vào một đầu của hệ thống cáp tải, hoạt động song song với cabin. Mục đích chính của đối trọng là tạo ra một lực cân bằng với tải trọng của cabin, giúp giảm thiểu năng lượng tiêu thụ của động cơ và đảm bảo sự ổn định khi vận hành.
Lý do thang máy cần có đối trọng là để giảm tải cho động cơ. Thay vì phải nâng toàn bộ trọng lượng của cabin cộng với hành khách, động cơ chỉ cần bù đắp sự chênh lệch trọng lượng giữa cabin và đối trọng. Điều này giúp động cơ hoạt động nhẹ nhàng hơn, tiết kiệm điện năng và kéo dài tuổi thọ của các bộ phận cơ khí.

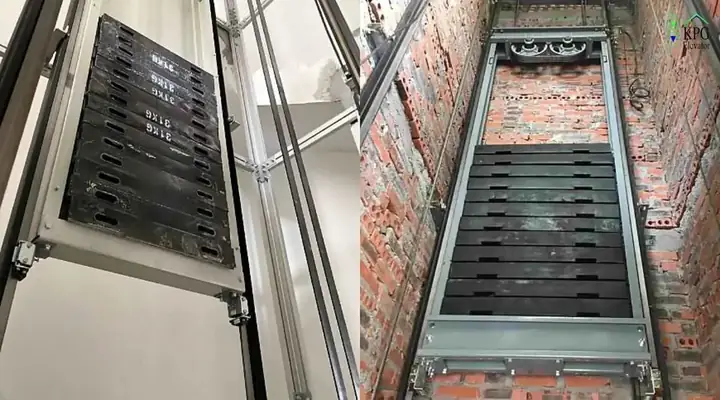

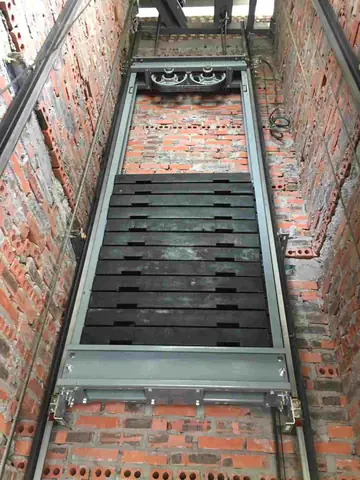

Cấu Tạo và Vật Liệu Của Đối Trọng
Đối trọng thang máy thường được chế tạo từ các vật liệu có khối lượng riêng lớn như gang hoặc bê tông, được ép chặt vào một khung kim loại. Khung này có các khe rãnh để gắn vào ray dẫn hướng, đảm bảo đối trọng di chuyển thẳng đứng theo cabin.
Đối trọng được kết nối với cabin thông qua hệ thống cáp thép. Khi cabin di chuyển lên, đối trọng sẽ di chuyển xuống và ngược lại. Sự chuyển động đồng bộ và ngược chiều này tạo nên nguyên lý hoạt động cân bằng của thang máy.
Công Thức Tính Toán Đối Trọng (Nếu có thể đơn giản hóa)
Nguyên lý cơ bản đằng sau việc tính toán đối trọng là đạt được sự cân bằng tải trọng lý tưởng. Thông thường, trọng lượng của đối trọng sẽ bằng tổng trọng lượng của cabin cộng với một phần tải trọng định mức của thang máy, chia cho hai.
Có thể bạn quan tâm: Thang Cuốn Là Gì? Cấu Tạo, Ứng Dụng Và Lưu Ý Sử Dụng An Toàn
Công thức có thể được diễn giải đơn giản như sau:
Trọng lượng đối trọng ≈ (Trọng lượng cabin + Tải trọng định mức) / 2
Việc tính toán chính xác trọng lượng đối trọng đòi hỏi các kỹ sư phải xem xét kỹ lưỡng tải trọng tối đa, trọng lượng cabin, hệ số an toàn và đặc điểm của ray dẫn hướng, nhằm đảm bảo hiệu suất hoạt động tối ưu và an toàn tuyệt đối.
Tiêu Chuẩn An Toàn Liên Quan Đến Đối Trọng
Đối trọng đóng vai trò then chốt đối với sự an toàn của người sử dụng thang máy. Một đối trọng hoạt động đúng trọng lượng và được lắp đặt chính xác giúp ngăn ngừa các tình huống nguy hiểm như cabin rơi tự do hoặc di chuyển quá nhanh.
Đối trọng liên kết chặt chẽ với các hệ thống an toàn khác như bộ giới hạn tốc độ (governor) và các bộ phận phanh khẩn cấp. Trong trường hợp khẩn cấp, bộ giới hạn tốc độ sẽ kích hoạt hệ thống phanh, giúp đối trọng và cabin dừng lại một cách an toàn. Do đó, việc bảo trì định kỳ và kiểm tra đối trọng là vô cùng quan trọng để duy trì tính toàn vẹn của hệ thống an toàn.
Các Yếu Tố Khác Liên Quan Đến Thang Máy Gia Đình và Hoạt Động
Khi tìm hiểu về thang máy, đặc biệt là cho nhu cầu sử dụng cá nhân trong gia đình, việc nắm bắt các yếu tố thực tế như kích thước, tải trọng và tiêu chí lựa chọn sẽ giúp đưa ra quyết định tối ưu.
Kích Thước và Tải Trọng Thang Máy Gia Đình Phù Hợp
Kích thước và tải trọng là hai yếu tố quan trọng hàng đầu khi lựa chọn thang máy gia đình, quyết định đến khả năng đáp ứng nhu cầu sử dụng và sự phù hợp với không gian kiến trúc. Các kích thước phổ biến cho thang máy gia đình thường dao động từ 0.6m x 0.8m đến 1.2m x 1.4m, với tải trọng tương ứng từ 250kg đến 400kg.
Việc lựa chọn kích thước và tải trọng phù hợp cần dựa trên số lượng thành viên trong gia đình, tần suất sử dụng và nhu cầu vận chuyển vật dụng cồng kềnh. Ví dụ, một gia đình có nhiều người hoặc thường xuyên di chuyển đồ đạc lớn sẽ cần thang máy có tải trọng và kích thước lớn hơn.
Tiêu Chí Chọn Lựa Thang Máy Gia Đình An Toàn và Tối Ưu
Việc chọn mua thang máy cho nhà phố, biệt thự cần dựa trên nhiều tiêu chí để đảm bảo an toàn, hiệu quả và thẩm mỹ. Các yếu tố cần cân nhắc bao gồm: nguồn gốc xuất xứ của thiết bị, công nghệ vận hành (thủy lực, cáp kéo), tính năng an toàn (hệ thống chống kẹt, cứu hộ tự động), khả năng tiết kiệm năng lượng, độ ồn khi vận hành và dịch vụ hậu mãi.
Đặc biệt, đối với các gia đình có người già và trẻ nhỏ, cần ưu tiên các thiết bị có tính năng vận hành êm ái, giao diện điều khiển đơn giản, dễ sử dụng và các biện pháp an toàn vượt trội như nút báo động khẩn cấp, hệ thống liên lạc nội bộ.
Những Câu Hỏi Thường Gặp Về Thang Máy Gia Đình
Một số thắc mắc phổ biến mà người dùng thường đặt ra khi quan tâm đến thang máy gia đình xoay quanh chi phí lắp đặt, quy trình bảo trì, bảo dưỡng, cũng như các yêu cầu về kỹ thuật và pháp lý. Chi phí lắp đặt thang máy gia đình phụ thuộc vào nhiều yếu tố như loại thang, xuất xứ, số điểm dừng, vật liệu hoàn thiện và nhà cung cấp.
Về bảo trì, thang máy gia đình cần được kiểm tra định kỳ bởi các đơn vị chuyên nghiệp để đảm bảo an toàn và tuổi thọ thiết bị. Các vấn đề khác như nguồn điện, không gian lắp đặt, và các quy định về an toàn phòng cháy chữa cháy cũng là những mối quan tâm thường trực của khách hàng.
