Tủ điện điều khiển thang máy là “bộ não” trung tâm, đóng vai trò then chốt trong việc đảm bảo thang máy hoạt động an toàn, hiệu quả và ổn định. Thiết bị này có nhiệm vụ tiếp nhận mọi tín hiệu từ người dùng và môi trường xung quanh, xử lý chúng một cách logic để đưa ra lệnh điều khiển chính xác cho các bộ phận khác của thang máy. Bài viết này sẽ đi sâu vào cấu tạo chi tiết, nguyên lý hoạt động cơ bản, các loại tủ điện phổ biến cũng như những yếu tố quan trọng cần xem xét khi lựa chọn và báo giá.
Trong phần nội dung chính, chúng ta sẽ khám phá định nghĩa và vai trò không thể thiếu của tủ điện điều khiển thang máy, làm rõ tầm quan trọng của nó đối với sự an toàn và hoạt động trơn tru. Tiếp theo, bài viết sẽ phân tích sâu về cấu tạo gồm các linh kiện điện tử chính như board điều khiển, biến tần, contactors, relay, cùng các bộ phận hỗ trợ khác. Nguyên lý hoạt động sẽ được giải thích một cách mạch lạc, từ việc tiếp nhận tín hiệu gọi tầng đến việc điều khiển động cơ và vận hành thang máy. Cuối cùng, chúng ta sẽ tìm hiểu về các loại tủ điện điều khiển phổ biến dựa trên công nghệ và ứng dụng, cũng như các yếu tố cần cân nhắc khi chọn mua, báo giá và tìm kiếm nhà cung cấp uy tín, đồng thời hé mở về xu hướng công nghệ trong tương lai.
Tủ Điện Điều Khiển Thang Máy Là Gì và Vai Trò Của Nó?
Tủ điện điều khiển thang máy là một hệ thống phức tạp bao gồm các thiết bị điện tử và cơ khí được thiết kế để quản lý toàn bộ hoạt động của thang máy. Nó được xem là “bộ não” trung tâm, có khả năng tiếp nhận các tín hiệu đầu vào từ người sử dụng (như nút bấm gọi tầng, nút bấm trong cabin) và các cảm biến môi trường (như công tắc hành trình, cảm biến cửa), sau đó xử lý các tín hiệu này để đưa ra các lệnh điều khiển chính xác và kịp thời cho động cơ, hệ thống phanh, cửa thang máy, đảm bảo thang máy vận hành an toàn và hiệu quả theo đúng yêu cầu.
Tủ Điện Điều Khiển Là Bộ Phận Quan Trọng Như Thế Nào?
Tầm quan trọng của tủ điện điều khiển thang máy thể hiện rõ nét trong việc đảm bảo an toàn tuyệt đối cho người sử dụng và duy trì sự ổn định trong quá trình vận hành. Một tủ điện được thiết kế và lắp đặt đúng tiêu chuẩn sẽ giảm thiểu tối đa các rủi ro như kẹt thang, rơi tự do, hay các sự cố liên quan đến điện. Nó là yếu tố cốt lõi quyết định đến độ bền bỉ, hiệu suất và tuổi thọ của toàn bộ hệ thống thang máy, mang lại trải nghiệm di chuyển êm ái và tin cậy.
Có thể bạn quan tâm: Tủ Điều Khiển Thang Máy Mitsubishi: Chức Năng, Cấu Tạo & Lợi Ích Vận Hành
Chức Năng Chính Của Tủ Điện Điều Khiển Thang Máy
Chức năng cốt lõi của tủ điện điều khiển thang máy bao gồm nhiều nhiệm vụ quan trọng để đảm bảo thang máy hoạt động trơn tru và an toàn.
- Điều phối và điều khiển: Tủ điện chịu trách nhiệm điều phối các lệnh gọi từ bên ngoài và bên trong cabin, sắp xếp thứ tự ưu tiên để thang máy di chuyển đến đúng tầng yêu cầu một cách hiệu quả nhất.
- Kiểm soát an toàn: Nó liên tục giám sát các thông số hoạt động, thu thập tín hiệu từ các cảm biến an toàn (như công tắc hành trình, cảm biến quá tải, cảm biến cửa) và kích hoạt các cơ chế dừng khẩn cấp khi phát hiện bất thường.
- Xử lý tín hiệu: Mọi tín hiệu từ nút bấm, cảm biến đều được tiếp nhận, phân tích và xử lý để đưa ra lệnh điều khiển phù hợp cho các bộ phận khác.
- Điều khiển động cơ: Tủ điện quản lý việc cấp điện cho động cơ thang máy, điều chỉnh tốc độ, hướng di chuyển và dừng tầng chính xác, đảm bảo sự êm ái khi thang máy hoạt động.

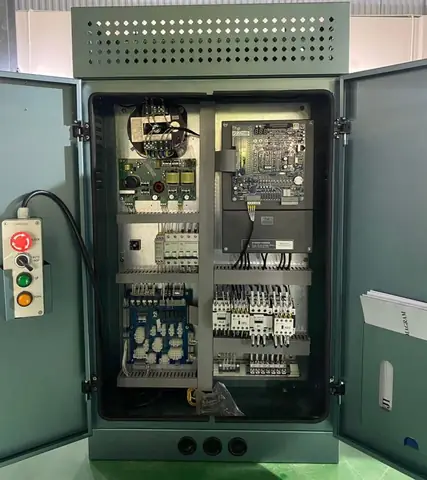

Cấu Tạo Chi Tiết Của Một Tủ Điện Điều Khiển Thang Máy
Một tủ điện điều khiển thang máy thường bao gồm nhiều linh kiện điện tử và cơ khí phức tạp, được bố trí khoa học bên trong một vỏ tủ chắc chắn. Sự phối hợp nhịp nhàng giữa các bộ phận này giúp tủ điện thực hiện các chức năng điều khiển và giám sát hiệu quả.
Các Linh Kiện Điện Tử Chính
Bên trong tủ điện điều khiển, có những linh kiện điện tử đóng vai trò “xương sống” cho toàn bộ hệ thống hoạt động.
Có thể bạn quan tâm: Tủ Điều Khiển Thang Máy Step As380: Tính Năng, Lợi Ích Và Hướng Dẫn Lựa Chọn Chi Tiết

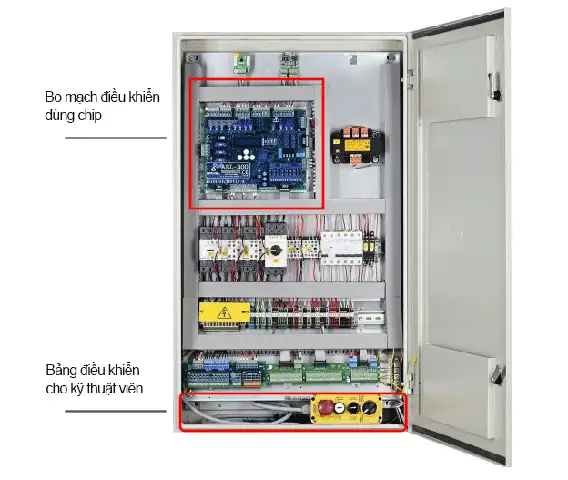

- Board điều khiển chính (Mainboard): Đây là trung tâm xử lý thông tin quan trọng nhất, nhận tất cả các tín hiệu đầu vào, thực hiện logic điều khiển phức tạp và gửi lệnh điều khiển đến các bộ phận khác. Board điều khiển chính quyết định thuật toán hoạt động, khả năng đáp ứng các yêu cầu kỹ thuật và tính năng thông minh của thang máy.
- Biến tần (Inverter/VVVF): Biến tần có vai trò quan trọng trong việc điều khiển tốc độ và momen xoắn của động cơ thang máy một cách linh hoạt. Công nghệ VVVF (Variable Voltage Variable Frequency) cho phép thay đổi điện áp và tần số nguồn cấp cho động cơ, giúp thang máy khởi động êm ái, di chuyển mượt mà, dừng tầng chính xác và tiết kiệm năng lượng hiệu quả so với các hệ thống truyền thống.
- Contactors và Relay: Các contactors (khởi động từ) và relay là các thiết bị chuyển mạch điện từ. Chúng được sử dụng để đóng/ngắt các mạch điện có dòng điện lớn, điều khiển việc cấp điện cho động cơ, quạt gió, hệ thống chiếu sáng, và đảo chiều quay của động cơ để thang máy di chuyển lên hoặc xuống.
Các Bộ Phận Khác Bao Gồm
Ngoài các linh kiện điện tử cốt lõi, tủ điện điều khiển thang máy còn bao gồm nhiều bộ phận quan trọng khác, tạo nên một hệ thống hoàn chỉnh.
- Nguồn điện: Bao gồm các thiết bị như biến áp, bộ chỉnh lưu, bộ lọc nguồn, có nhiệm vụ cung cấp nguồn điện ổn định và phù hợp cho toàn bộ hệ thống điều khiển, chiếu sáng, quạt gió và các linh kiện điện tử khác hoạt động. Nguồn điện cần đảm bảo đủ công suất và chất lượng để không gây ảnh hưởng đến hoạt động của thang máy.
- Các loại cảm biến và công tắc hành trình: Các thiết bị này có vai trò “mắt thần” và “tai nghe” của tủ điện, giúp nhận biết chính xác vị trí của cabin trong giếng thang, tốc độ di chuyển, trạng thái đóng/mở cửa. Công tắc hành trình giới hạn hành trình di chuyển của thang máy, ngăn chặn tình trạng vượt tầng nguy hiểm.
- Hệ thống dây dẫn và kết nối: Toàn bộ các linh kiện bên trong tủ và giữa tủ với các bộ phận khác của thang máy được kết nối với nhau thông qua hệ thống dây dẫn, cáp tín hiệu, terminal block… Việc đi dây gọn gàng, đúng kỹ thuật và sử dụng vật liệu chất lượng cao là yếu tố quan trọng đảm bảo sự ổn định và an toàn cho hệ thống.
Nguyên Lý Hoạt Động Cơ Bản Của Tủ Điện Điều Khiển Thang Máy
Nguyên lý hoạt động của tủ điện điều khiển thang máy là một quy trình tuần tự, logic, đảm bảo thang máy di chuyển an toàn và đáp ứng đúng yêu cầu của người sử dụng. Quá trình này bắt đầu từ khi có tín hiệu gọi, qua xử lý và kết thúc bằng việc động cơ hoạt động để di chuyển cabin.
Tiếp Nhận và Xử Lý Tín Hiệu Gọi Tầng
Khi người dùng bấm nút gọi tầng ở sảnh hoặc nút chọn tầng bên trong cabin, tín hiệu điện sẽ được truyền về tủ điện điều khiển. Tủ điện lúc này sẽ tiếp nhận các tín hiệu này và áp dụng thuật toán ưu tiên chiều gọi tầng theo trình tự đã được lập trình. Ví dụ, nếu thang máy đang đi lên và có các yêu cầu gọi tầng ở các tầng cao hơn, thang máy sẽ tiếp tục di chuyển lên để phục vụ các yêu cầu đó trước khi đảo chiều. Ngược lại, nếu có yêu cầu từ tầng thấp hơn, thang máy sẽ ưu tiên hoàn thành các yêu cầu đang có chiều di chuyển trước.
Có thể bạn quan tâm: Tập Đoàn Thang Máy Thiết Bị Thăng Long (tle Group): Thông Tin Chi Tiết Và Dịch Vụ
Điều Khiển Động Cơ và Vận Hành Thang Máy
Sau khi xác định được tín hiệu gọi tầng và hướng di chuyển ưu tiên, tủ điện sẽ gửi lệnh điều khiển đến hệ thống truyền động. Thông qua biến tần (VVVF) hoặc các contactor, tủ điện sẽ cấp nguồn cho động cơ với mức điện áp và tần số phù hợp để điều chỉnh tốc độ, momen xoắn và hướng quay. Quá trình này diễn ra theo một chuỗi các lệnh được điều khiển bởi PLC (Programmable Logic Controller) hoặc các vi xử lý trên board điều khiển chính, đảm bảo động cơ hoạt động đúng với tốc độ yêu cầu, di chuyển cabin đến đúng vị trí tầng cần dừng và thực hiện quá trình dừng tầng một cách êm ái, chính xác nhất.
Các Loại Tủ Điện Điều Khiển Thang Máy Phổ Biến và Công Nghệ Áp Dụng
Thị trường hiện nay có đa dạng các loại tủ điện điều khiển thang máy, được phân loại dựa trên công nghệ áp dụng và ứng dụng thực tế, mang lại nhiều tùy chọn cho người sử dụng.
Phân Loại Theo Công Nghệ Điều Khiển
Sự phát triển của công nghệ đã mang đến những đột phá trong khả năng điều khiển thang máy, điển hình là các loại tủ điện sử dụng công nghệ VVVF, PLC hoặc các công nghệ tiên tiến từ các hãng danh tiếng.
Có thể bạn quan tâm: Tư Vấn & Lựa Chọn Thang Máy Gia Đình: Kinh Nghiệm Và Báo Giá Chi Tiết 2026
- Tủ điện sử dụng công nghệ VVVF (Variable Voltage Variable Frequency): Loại tủ này sử dụng biến tần để điều chỉnh điện áp và tần số nguồn cấp cho động cơ. Ưu điểm nổi bật là khả năng vận hành êm ái, dừng tầng chính xác, tiết kiệm năng lượng đáng kể, giảm thiểu tiếng ồn và rung lắc, mang lại trải nghiệm di chuyển thoải mái cho người dùng.
- Tủ điện điều khiển sử dụng công nghệ PLC (Programmable Logic Controller): PLC là bộ điều khiển logic có khả năng lập trình linh hoạt, cho phép tùy biến các chức năng điều khiển, thuật toán hoạt động phức tạp, tích hợp nhiều tính năng an toàn và quản lý thông minh. Công nghệ PLC thường được ứng dụng trong các hệ thống thang máy có yêu cầu kỹ thuật cao, số tầng lớn hoặc cần tích hợp nhiều chức năng đặc biệt.
- Tủ điện điều khiển với công nghệ của các hãng lớn (ví dụ: Fuji, Mitsubishi, Nice 3000): Các thương hiệu nổi tiếng như Fuji, Mitsubishi, và các hệ thống như Nice 3000 sở hữu những công nghệ điều khiển độc quyền, tích hợp các tính năng tiên tiến, tối ưu hóa hiệu suất, an toàn và khả năng kết nối. Các tủ này thường có độ tin cậy cao, dễ dàng bảo trì và nâng cấp.
Phân Loại Theo Số Tầng và Loại Thang Máy
Tủ điện điều khiển thang máy cũng được phân loại dựa trên quy mô và mục đích sử dụng, từ các ứng dụng dân dụng đến các yêu cầu công nghiệp khắt khe.
- Tủ điện cho thang máy dân dụng (ví dụ: tủ 5 tầng): Phù hợp với các tòa nhà, biệt thự có số tầng ít, yêu cầu về tốc độ và tải trọng không quá cao. Các tủ này thường có cấu hình đơn giản, chi phí hợp lý, đáp ứng tốt nhu cầu di chuyển cơ bản.
- Tủ điện cho thang máy tải hàng: Được thiết kế với cấu trúc mạnh mẽ hơn, khả năng chịu tải trọng lớn và hoạt động bền bỉ trong môi trường công nghiệp. Các tủ này ưu tiên sự ổn định, an toàn và khả năng phục vụ liên tục.
- Tủ điện cho thang máy công nghiệp: Áp dụng cho các môi trường sản xuất, nhà máy, kho bãi có yêu cầu khắt khe về tải trọng, tốc độ, tần suất hoạt động và các tính năng an toàn đặc biệt. Các tủ này thường có công nghệ điều khiển tiên tiến, vật liệu bền bỉ và khả năng tùy biến cao.
Yếu Tố Cần Xem Xét Khi Chọn Mua Tủ Điện Điều Khiển Thang Máy
Việc lựa chọn tủ điện điều khiển phù hợp là quyết định quan trọng, ảnh hưởng trực tiếp đến hiệu suất, an toàn và tuổi thọ của thang máy. Do đó, người dùng cần xem xét kỹ lưỡng các tiêu chí dưới đây.
Tiêu Chí Lựa Chọn Tủ Điện Điều Khiển
Để đưa ra quyết định tối ưu, bạn cần đánh giá dựa trên các yếu tố thiết thực sau:
- Nhu cầu sử dụng: Xác định rõ số tầng của tòa nhà, tải trọng thang máy cần sử dụng và loại thang máy (ví dụ: thang chở người, thang chở hàng, thang bệnh viện) để chọn tủ điện có công suất và tính năng phù hợp.
- Công suất động cơ phù hợp: Lựa chọn tủ điện có công suất tương thích với động cơ thang máy (ví dụ: 11 kW, 15 kW) để đảm bảo động cơ hoạt động hiệu quả, không bị quá tải hoặc hoạt động kém hiệu suất.
- Khả năng tương thích với động cơ: Đảm bảo tủ điện điều khiển có khả năng kết nối và hoạt động tốt với loại động cơ đang sử dụng (ví dụ: động cơ AC, 3 pha 380V, 220V).
- Tính năng an toàn: Ưu tiên các tủ điện tích hợp các tính năng an toàn tiên tiến như dừng khẩn cấp, bảo vệ quá tải, bảo vệ mất pha, giám sát trạng thái hoạt động để đảm bảo an toàn tối đa cho người sử dụng.
- Thương hiệu và xuất xứ: Lựa chọn sản phẩm từ các thương hiệu uy tín, có nguồn gốc xuất xứ rõ ràng (nhập khẩu hoặc trong nước) để đảm bảo chất lượng, độ bền và dịch vụ hậu mãi tốt.
Tìm Hiểu Về Báo Giá Tủ Điện Điều Khiển Thang Máy
Mức giá của tủ điện điều khiển thang máy phụ thuộc vào nhiều yếu tố, từ đó tạo nên sự đa dạng trên thị trường.
- Các yếu tố ảnh hưởng đến giá tủ điện: Bao gồm công nghệ điều khiển (VVVF, PLC), thương hiệu sản xuất, xuất xứ (nhập khẩu hay lắp ráp trong nước), số lượng và chủng loại linh kiện cấu thành, tính năng an toàn được tích hợp, cũng như công suất và số tầng thang máy mà tủ điều khiển.
- Mức giá tham khảo cho các loại tủ phổ biến: Mức giá có thể dao động từ vài triệu đồng cho các loại tủ đơn giản, lắp ráp trong nước cho thang máy gia đình, đến hàng chục triệu đồng hoặc cao hơn cho các loại tủ nhập khẩu công nghệ cao, điều khiển đa chức năng cho thang máy tải trọng lớn hoặc trong môi trường công nghiệp. Để có báo giá chính xác nhất, nên liên hệ trực tiếp với các nhà cung cấp chuyên nghiệp.
Địa Chỉ Cung Cấp Tủ Điện Điều Khiển Thang Máy Uy Tín
Việc lựa chọn đúng nhà cung cấp sẽ giúp bạn có được sản phẩm chất lượng cùng dịch vụ hỗ trợ tốt nhất.
- Gợi ý cách tìm kiếm nhà cung cấp đáng tin cậy: Tìm kiếm trên các nền tảng trực tuyến, tham khảo ý kiến từ các đơn vị lắp đặt thang máy, hoặc hỏi thăm từ những người đã có kinh nghiệm sử dụng.
- Các yếu tố cần đánh giá nhà cung cấp: Bao gồm kinh nghiệm hoạt động trong ngành, danh tiếng trên thị trường, chính sách bảo hành, bảo trì, dịch vụ hậu mãi, năng lực kỹ thuật và khả năng tư vấn chuyên nghiệp. Một nhà cung cấp uy tín sẽ tư vấn nhiệt tình, cung cấp sản phẩm chính hãng và hỗ trợ lắp đặt, sửa chữa khi cần thiết.
Công Nghệ Tủ Điện Điều Khiển Thang Máy Tương Lai
Ngành công nghiệp thang máy không ngừng phát triển, kéo theo đó là những tiến bộ vượt bậc trong công nghệ tủ điện điều khiển, hướng tới sự thông minh, hiệu quả và bền vững hơn.
- Xu hướng phát triển của tủ điện điều khiển: Các tủ điện điều khiển trong tương lai sẽ tích hợp sâu hơn các công nghệ kết nối như IoT (Internet of Things) cho phép giám sát, điều khiển và chẩn đoán từ xa. Trí tuệ nhân tạo (AI) sẽ được ứng dụng để tối ưu hóa thuật toán vận hành, dự đoán sự cố và nâng cao hiệu quả sử dụng năng lượng. Các giải pháp tiết kiệm năng lượng sẽ tiếp tục là trọng tâm, cùng với việc sử dụng vật liệu thân thiện với môi trường và các tính năng an toàn ngày càng tiên tiến.
