Tum thang máy là không gian kỹ thuật quan trọng nằm phía trên cùng giếng thang, đóng vai trò là nơi tập trung và bảo vệ các thiết bị điều khiển cốt lõi của thang máy. Hiểu rõ về tum thang máy, cấu tạo và những lưu ý khi thi công sẽ giúp đảm bảo an toàn, hiệu quả vận hành cũng như tuổi thọ cho hệ thống thang máy của bạn.
Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết về định nghĩa, vai trò, cấu tạo cơ bản của tum thang máy. Đồng thời, chúng tôi sẽ cung cấp những lưu ý quan trọng cần nắm vững trong quá trình thi công để đảm bảo công trình đạt chuẩn kỹ thuật và an toàn.

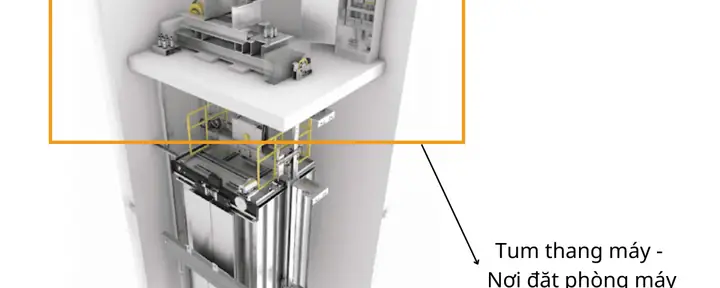

Tum thang máy là gì và vai trò cốt lõi của nó
Tum thang máy là một khu vực kỹ thuật chuyên biệt, thường được bố trí ở tầng trên cùng của tòa nhà, ngay phía trên đỉnh giếng thang. Chức năng chính của tum thang máy là chứa đựng, bảo vệ và tạo điều kiện hoạt động tối ưu cho các bộ phận cơ khí và điện tử quan trọng nhất của thang máy, đảm bảo sự vận hành trơn tru và an toàn cho toàn bộ hệ thống.
Tum thang máy là gì?
Về cơ bản, tum thang máy là một căn phòng hoặc không gian được xây dựng phía trên cùng của giếng thang, có nhiệm vụ bao bọc và bảo vệ các thành phần chính điều khiển hoạt động của thang máy. Vị trí này được lựa chọn để tối ưu hóa việc lắp đặt, bảo trì và sửa chữa, đồng thời đảm bảo an toàn cho người sử dụng thang máy bên dưới. Khác với các khu vực chung của tòa nhà, tum thang máy là không gian riêng biệt, chỉ dành cho mục đích kỹ thuật.
Có thể bạn quan tâm: Top 20+ Mẫu Thang Máy Đẹp Hiện Đại, Sang Trọng Cho Gia Đình & Biệt Thự
Vai trò chính của tum thang máy
Tum thang máy đảm nhận nhiều vai trò cốt lõi, ảnh hưởng trực tiếp đến hiệu suất và độ bền của thang máy:
- Bảo vệ thiết bị: Đây là chức năng quan trọng nhất. Tum thang máy che chắn các bộ phận nhạy cảm như động cơ, tủ điện, puly khỏi tác động của môi trường bên ngoài như bụi bẩn, hơi ẩm, nhiệt độ cao, và các yếu tố gây hại khác. Việc bảo vệ này giúp kéo dài tuổi thọ của thiết bị và ngăn ngừa hư hỏng không đáng có.
- Hỗ trợ vận hành: Tum thang máy cung cấp không gian cần thiết cho các thiết bị hoạt động hiệu quả. Ví dụ, không gian thông thoáng và đủ chiều cao giúp động cơ tản nhiệt tốt, puly hoạt động ổn định, và hệ thống điều khiển xử lý tín hiệu chính xác.
- An toàn: Tum thang máy là khu vực chứa các thiết bị an toàn như bộ cứu hộ, góp phần đảm bảo an toàn cho hành khách trong trường hợp khẩn cấp. Vị trí trên cao cũng giúp các kỹ thuật viên dễ dàng tiếp cận khi cần can thiệp khẩn cấp hoặc thực hiện bảo trì.
- Kết nối với hệ thống thang máy cáp kéo: Đối với thang máy cáp kéo, tum thang máy là nơi đặt động cơ kéo, puly dẫn cáp và các bộ phận liên quan đến việc nâng hạ cabin. Sự kết nối chặt chẽ này là yếu tố then chốt cho hoạt động của loại thang máy phổ biến này.

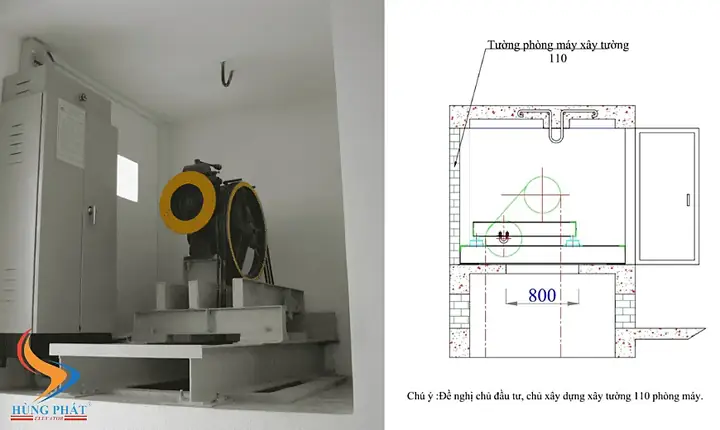

Cấu tạo cơ bản của tum thang máy
Tum thang máy không chỉ đơn thuần là một không gian trống mà được cấu tạo bởi nhiều bộ phận kết hợp với nhau, tạo nên một hệ thống kỹ thuật hoàn chỉnh và vững chắc. Việc hiểu rõ cấu tạo giúp chúng ta đánh giá đúng tầm quan trọng và các yêu cầu kỹ thuật khi thi công.
Các thành phần chính trong tum thang máy
Bên trong tum thang máy chứa đựng nhiều thiết bị quan trọng, mỗi bộ phận có chức năng riêng biệt nhưng cùng phối hợp nhịp nhàng:
Có thể bạn quan tâm: Thang Máy Atvin: Thông Tin Chi Tiết, Đánh Giá Và Các Dòng Sản Phẩm Nổi Bật
- Động cơ (Motor): Là bộ phận cung cấp năng lượng để kéo cabin lên hoặc hạ xuống. Động cơ thường là loại động cơ điện xoay chiều hoặc một chiều, tùy thuộc vào loại thang máy.
- Puly (Sheave): Là bánh xe có rãnh, được gắn vào trục động cơ. Cáp thang máy sẽ quấn quanh puly này để di chuyển cabin.
- Tủ điện (Electrical Cabinet) và Tủ điều khiển (Control Panel): Nơi chứa các thiết bị điện tử và mạch điều khiển. Tủ điện quản lý nguồn cấp, bảo vệ quá tải, còn tủ điều khiển xử lý các tín hiệu từ nút bấm, cảm biến để điều phối hoạt động của thang máy.
- Bộ cứu hộ (Rescue Device): Một thiết bị quan trọng đảm bảo an toàn, có khả năng đưa cabin về tầng gần nhất và mở cửa để hành khách ra ngoài trong trường hợp mất điện đột ngột.
- Hệ thống phanh hãm (Brake System): Gồm các bộ phận giữ cabin ở vị trí cố định khi dừng, ngăn cabin trượt xuống khi không hoạt động.
- Cáp tải và đối trọng (Traction Rope & Counterweight): Cáp tải kết nối cabin với động cơ và puly, còn đối trọng giúp cân bằng tải trọng, giảm tải cho động cơ.
Tất cả các thiết bị này được bố trí khoa học, đảm bảo khoảng cách an toàn và dễ dàng cho việc bảo trì, sửa chữa.
Vật liệu và kết cấu phổ biến của tum
Để đảm bảo độ vững chắc, an toàn và khả năng chịu tải, tum thang máy thường được xây dựng bằng các vật liệu và kết cấu bền vững:
- Vật liệu xây dựng: Phổ biến nhất là bê tông cốt thép, tạo nên một khối kết cấu vững chãi, có khả năng chịu lực tốt và chống cháy. Một số công trình cao cấp hoặc yêu cầu đặc biệt có thể sử dụng thép kết hợp với các vật liệu chống cháy chuyên dụng.
- Kết cấu: Tum thang máy cần có kết cấu đảm bảo độ cứng vững, chịu được rung động từ hoạt động của động cơ và các thiết bị khác. Khung thép hoặc hệ thống dầm bê tông được tính toán kỹ lưỡng để chịu tải trọng, đảm bảo không bị biến dạng hay sụp đổ trong quá trình sử dụng lâu dài. Cần có sàn đủ chịu lực, tường bao chắc chắn và hệ thống thông gió, chiếu sáng phù hợp.
Những lưu ý quan trọng khi thi công tum thang máy
Việc thi công tum thang máy đòi hỏi sự chính xác và tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật để đảm bảo an toàn, hiệu quả vận hành và tuổi thọ của thang máy. Dưới đây là những lưu ý quan trọng cần đặc biệt chú trọng.
Yêu cầu về kích thước và chiều cao tum thang máy
Có thể bạn quan tâm: Thang Máy 450kg: Kích Thước, Báo Giá Và Thông Số Kỹ Thuật Tiêu Chuẩn 2024
Kích thước và chiều cao của tum thang máy là yếu tố then chốt, ảnh hưởng trực tiếp đến việc lắp đặt, bảo trì và sửa chữa sau này.
- Chiều cao tiêu chuẩn: Thông thường, chiều cao của tum thang máy dao động từ khoảng 1.5 mét đến 2.5 mét, tùy thuộc vào loại thang máy và thiết bị được lắp đặt bên trong. Chiều cao này được tính toán để đủ không gian cho kỹ thuật viên đứng làm việc thoải mái, dễ dàng tiếp cận các bộ phận, và cho phép tháo lắp các thiết bị lớn khi cần thiết.
- Đảm bảo không gian đủ: Ngoài chiều cao, diện tích sàn của tum cũng cần đủ rộng để bố trí hợp lý các thiết bị, đảm bảo lối đi an toàn cho kỹ thuật viên di chuyển và làm việc, đồng thời có không gian cho việc lưu trữ tạm thời các dụng cụ hoặc bộ phận thay thế khi cần.
Yêu cầu về thông gió và ánh sáng trong tum thang máy
Môi trường hoạt động của các thiết bị trong tum thang máy cần được đảm bảo, và thông gió cùng ánh sáng đóng vai trò quan trọng.
- Tầm quan trọng của thông gió: Các thiết bị như động cơ, tủ điện sinh nhiệt trong quá trình hoạt động. Hệ thống thông gió hiệu quả (qua cửa sổ, quạt hút) giúp tản nhiệt, duy trì nhiệt độ hoạt động ổn định cho thiết bị, tránh quá nhiệt dẫn đến giảm hiệu suất hoặc hư hỏng.
- Đảm bảo ánh sáng đủ: Ánh sáng đầy đủ, tốt nhất là ánh sáng tự nhiên kết hợp với đèn chiếu sáng nhân tạo, là điều kiện cần thiết để kỹ thuật viên có thể quan sát, thao tác chính xác trong quá trình lắp đặt, kiểm tra, bảo trì hoặc sửa chữa. Ánh sáng kém có thể dẫn đến sai sót kỹ thuật và nguy hiểm.
Yêu cầu về an toàn và phòng cháy chữa cháy
An toàn luôn là yếu tố được đặt lên hàng đầu, đặc biệt là trong không gian kỹ thuật chứa nhiều thiết bị điện.
- Biện pháp phòng chống cháy, ẩm: Vật liệu xây dựng tum thang máy cần có khả năng chống cháy tốt. Hệ thống điện phải được lắp đặt theo tiêu chuẩn, đảm bảo cách điện an toàn. Cần có biện pháp chống thấm nước hiệu quả để bảo vệ thiết bị khỏi ẩm ướt, có thể gây chập điện hoặc ăn mòn.
- Lối đi an toàn: Các lối đi trong tum thang máy phải được thiết kế thông thoáng, không có vật cản, đủ rộng để nhân viên kỹ thuật di chuyển nhanh chóng và an toàn, đặc biệt trong các tình huống khẩn cấp.
Lựa chọn đơn vị thi công tum thang máy uy tín
Có thể bạn quan tâm: 99+ Ý Tưởng Thiết Kế Sảnh Thang Máy Đẹp, Sang Trọng & Hiện Đại
Việc lựa chọn một đơn vị thi công chuyên nghiệp là yếu tố quyết định đến chất lượng và độ an toàn của tum thang máy nói riêng và toàn bộ hệ thống thang máy nói chung.
- Tiêu chí đánh giá nhà thầu: Một nhà thầu uy tín cần có đội ngũ kỹ sư, kỹ thuật viên có trình độ chuyên môn cao, kinh nghiệm thực tế trong việc thi công các công trình thang máy. Họ cần có quy trình làm việc rõ ràng, tuân thủ các tiêu chuẩn an toàn và kỹ thuật.
- Tầm quan trọng của kinh nghiệm và chứng nhận: Đơn vị thi công cần có các chứng nhận về năng lực hoạt động, chứng nhận an toàn lao động và các giấy phép cần thiết. Kinh nghiệm làm việc với các dự án tương tự sẽ đảm bảo họ hiểu rõ các yêu cầu kỹ thuật đặc thù, có khả năng xử lý các vấn đề phát sinh và đưa ra giải pháp tối ưu.
Tầm quan trọng của tum thang máy trong cứu hộ và sửa chữa
Tum thang máy không chỉ là nơi “cất giữ” thiết bị mà còn đóng vai trò không thể thiếu trong các tình huống khẩn cấp, đảm bảo khả năng cứu hộ và bảo trì hiệu quả, từ đó nâng cao tính an toàn và hiệu quả hoạt động của thang máy.
Tum thang máy trong công tác cứu hộ
Trong các trường hợp khẩn cấp như mất điện hay kẹt thang, tum thang máy là điểm tiếp cận quan trọng để lực lượng cứu hộ xử lý tình huống.
- Tiếp cận và giải cứu: Kỹ thuật viên hoặc lực lượng cứu hộ có thể tiếp cận các cơ chế điều khiển, phanh hãm và bộ cứu hộ từ tum thang máy để khôi phục hoạt động hoặc giải cứu hành khách mắc kẹt một cách an toàn.
- Thiết bị cứu hộ: Các thiết bị cứu hộ, như bộ điều khiển khẩn cấp, hệ thống xả phanh, thường được bố trí và bảo trì tại tum thang máy, sẵn sàng kích hoạt khi có sự cố.
Tum thang máy cho việc bảo trì và sửa chữa
Hoạt động bảo trì định kỳ và sửa chữa khi có sự cố đều cần đến không gian và sự tiếp cận thuận tiện từ tum thang máy.
- Không gian thao tác: Tum thang máy cung cấp không gian đủ rộng rãi và thoáng đãng để kỹ thuật viên có thể thực hiện các công việc kiểm tra, tra dầu, điều chỉnh, thay thế linh kiện một cách dễ dàng và an toàn.
- Lịch trình bảo trì: Các công việc bảo trì định kỳ như kiểm tra động cơ, hệ thống điện, cáp tải, phanh hãm… đều tập trung tại khu vực tum thang máy. Lịch trình bảo trì được tuân thủ giúp phát hiện sớm các hư hỏng tiềm ẩn, ngăn ngừa sự cố và kéo dài tuổi thọ thang máy.
Tum thang máy với thang máy không phòng máy
Sự phát triển của công nghệ thang máy đã cho ra đời các giải pháp “không phòng máy”, ảnh hưởng đến cấu trúc và vị trí của tum thang máy truyền thống.
- Khác biệt: Thang máy không phòng máy thường tích hợp động cơ và các thiết bị điều khiển vào trong giếng thang hoặc trên đỉnh giếng thang, loại bỏ hoàn toàn yêu cầu về một phòng máy riêng biệt như tum thang máy truyền thống.
- Xu hướng mới: Các giải pháp này giúp tiết kiệm không gian, giảm chi phí xây dựng, nhưng vẫn cần đảm bảo khu vực phía trên giếng thang (tương đương vị trí tum) có đủ không gian kỹ thuật và khả năng tiếp cận cho bảo trì.
Ảnh hưởng của tum thang máy đến thiết kế tổng thể của ngôi nhà
Mặc dù là không gian kỹ thuật, tum thang máy vẫn có thể ảnh hưởng đến thẩm mỹ và kiến trúc tổng thể của tòa nhà.
- Yếu tố kiến trúc: Trong các thiết kế hiện đại, tum thang máy có thể được tích hợp một cách tinh tế, hoặc thậm chí trở thành một điểm nhấn kiến trúc. Việc bố trí và thiết kế bên ngoài của tum cần hài hòa với phong cách chung của ngôi nhà.
- Tích hợp hài hòa: Việc quy hoạch không gian từ ban đầu, cân nhắc vị trí, kích thước và vật liệu của tum thang máy sẽ giúp nó hòa hợp với tổng thể kiến trúc, tránh tạo cảm giác lạc lõng hoặc gây ảnh hưởng tiêu cực đến thẩm mỹ chung của công trình.
