Bản vẽ thang máy là tài liệu kỹ thuật thiết yếu, cung cấp thông tin chi tiết về cấu trúc, kích thước và các thông số vận hành của thang máy. Việc hiểu rõ bản vẽ giúp đảm bảo quá trình thi công, lắp đặt diễn ra chính xác, an toàn và hiệu quả, đáp ứng mọi yêu cầu về kỹ thuật cũng như thẩm mỹ.
Bài viết này sẽ đi sâu vào bản chất của bản vẽ thang máy, tầm quan trọng không thể phủ nhận của nó, cùng với hướng dẫn chi tiết cách đọc hiểu các ký hiệu và thông số kỹ thuật quan trọng. Chúng ta cũng sẽ khám phá các loại bản vẽ thang máy phổ biến, từ bản vẽ thiết kế hố thang đến bản vẽ chi tiết thang máy gia đình, và những lưu ý cần thiết khi lập, sử dụng cũng như các tiêu chuẩn liên quan.
Bản Vẽ Thang Máy Là Gì Và Tầm Quan Trọng Của Nó?
Bản vẽ thang máy là một bộ tài liệu kỹ thuật cốt lõi, trình bày chi tiết thiết kế, cấu trúc, kích thước, vị trí lắp đặt và các thông số vận hành của hệ thống thang máy. Nó đóng vai trò là ngôn ngữ chung giữa kiến trúc sư, kỹ sư, nhà thầu thi công và đơn vị lắp đặt, đảm bảo mọi người cùng hiểu và thực hiện theo đúng bản thiết kế.
Thông tin mà bản vẽ thang máy cung cấp bao gồm các khía cạnh quan trọng như: kích thước chính xác của hố thang, vị trí lắp đặt các bộ phận, cấu trúc chịu lực, vật liệu sử dụng, cũng như các thông số kỹ thuật chuyên sâu như tải trọng, tốc độ, hệ thống điều khiển và an toàn. Một bản vẽ đầy đủ và chính xác là nền tảng cho mọi giai đoạn của dự án thang máy.
Việc sở hữu bản vẽ thang máy đầy đủ và chính xác mang lại nhiều lợi ích thiết thực. Nó giúp quá trình thi công hố thang, lắp đặt ray dẫn hướng, cabin, cửa thang và hệ thống điều khiển diễn ra một cách có hệ thống, giảm thiểu sai sót và lãng phí vật tư. Đồng thời, bản vẽ còn là cơ sở để các đơn vị giám sát kiểm tra, nghiệm thu công trình, đảm bảo thang máy hoạt động đúng tiêu chuẩn và an toàn cho người sử dụng.
Cách Đọc Hiểu Bản Vẽ Thang Máy Cơ Bản Cho Người Mới
Để tiếp cận và sử dụng bản vẽ thang máy một cách hiệu quả, người mới cần làm quen với các ký hiệu đặc trưng và các thông số kỹ thuật thường gặp. Sự hiểu biết này giúp bạn nắm bắt được ý đồ thiết kế, kiểm tra tính khả thi và phối hợp tốt hơn với các bên liên quan trong quá trình thi công và lắp đặt.
Có thể bạn quan tâm: Bộ Lưu Điện Ups Cho Thang Máy: Nguyên Lý, Lợi Ích Và Kinh Nghiệm Chọn
Việc nhận diện các ký hiệu, kí hiệu chung trong bản vẽ thang máy là bước đầu tiên. Mỗi nét vẽ, mỗi biểu tượng đều mang một ý nghĩa riêng, chỉ dẫn về vật liệu, vị trí, kích thước hoặc chức năng của một bộ phận. Tiếp theo, bạn cần giải thích các thông số kỹ thuật quan trọng như tải trọng, tốc độ, kích thước hố thang, hố pit và phòng máy, vì chúng ảnh hưởng trực tiếp đến hiệu suất và an toàn của thang máy. Cuối cùng, nắm vững cách đọc hiểu mặt cắt thang máy và các chi tiết kết cấu sẽ giúp bạn hình dung rõ ràng hơn về cấu trúc tổng thể và các bộ phận chi tiết.
Các Ký Hiệu Phổ Biến Trong Bản Vẽ Thang Máy
Bản vẽ thang máy sử dụng một hệ thống ký hiệu chuẩn hóa để biểu thị các yếu tố khác nhau một cách ngắn gọn và trực quan. Việc thành thạo các ký hiệu này là chìa khóa để giải mã toàn bộ thông tin kỹ thuật.
Các ký hiệu về đường nét thường biểu thị các loại đường cắt, đường bao, đường tâm, hoặc đường khuất. Ký hiệu về vật liệu chỉ ra loại thép, bê tông hay các vật liệu khác được sử dụng cho từng cấu kiện. Ký hiệu vị trí và kích thước cung cấp thông tin chính xác về tọa độ và số đo của các bộ phận. Cụ thể hơn, các ký hiệu riêng biệt sẽ chỉ ra hố thang, cửa thang (cửa tầng, cửa cabin), ray dẫn hướng, cáp tải, đối trọng, và các thành phần của hệ thống điều khiển.
Hiểu Rõ Các Thông Số Kỹ Thuật Trên Bản Vẽ
Các thông số kỹ thuật trên bản vẽ thang máy là tập hợp các giá trị định lượng, quyết định trực tiếp đến khả năng hoạt động, công suất và tính an toàn của thang máy.
Trong đó, Tải trọng danh định là khối lượng tối đa mà thang máy có thể vận chuyển an toàn. Tốc độ thang xác định thời gian di chuyển giữa các tầng. Kích thước hố thang (rộng x sâu) là không gian xây dựng dành riêng cho thang máy. Kích thước cửa thang ảnh hưởng đến khả năng tiếp cận và vận chuyển hàng hóa. Chiều sâu hố pit là khoảng không gian dưới đáy hố thang, nơi chứa các bộ phận giảm chấn và cơ cấu an toàn. Chiều cao OH (overhear) là khoảng không gian từ sàn tầng trên cùng đến trần phòng máy hoặc kết cấu đỡ phía trên, quan trọng cho việc lắp đặt ray và các bộ phận treo. Việc tuân thủ nghiêm ngặt các thông số này là bắt buộc để đảm bảo thang máy vận hành đúng tiêu chuẩn, an toàn và hiệu quả.
Có thể bạn quan tâm: Tải Trọng Thang Máy: Hướng Dẫn Chọn Lựa Phù Hợp Cho Từng Công Trình
Các Loại Bản Vẽ Thang Máy Thường Gặp
Trong lĩnh vực xây dựng và lắp đặt thang máy, có nhiều loại bản vẽ khác nhau, mỗi loại phục vụ một mục đích riêng và cung cấp thông tin chi tiết ở các cấp độ khác nhau. Hai loại bản vẽ phổ biến nhất mà bạn thường gặp là bản vẽ kỹ thuật xây dựng hố thang và bản vẽ chi tiết thang máy.
Bản vẽ kỹ thuật xây dựng hố thang tập trung vào cấu trúc xây dựng, trong khi bản vẽ chi tiết thang máy đi sâu vào các bộ phận cơ khí, điện và an toàn của chính cabin thang máy. Ngoài ra, với sự phát triển của nhu cầu cá nhân, bản vẽ thang máy gia đình cũng ngày càng trở nên quan trọng, với những tiêu chuẩn và yêu cầu thiết kế riêng biệt.

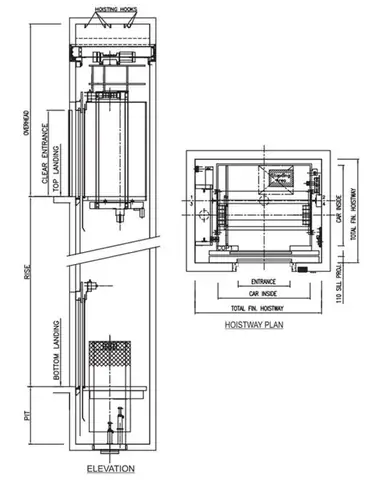

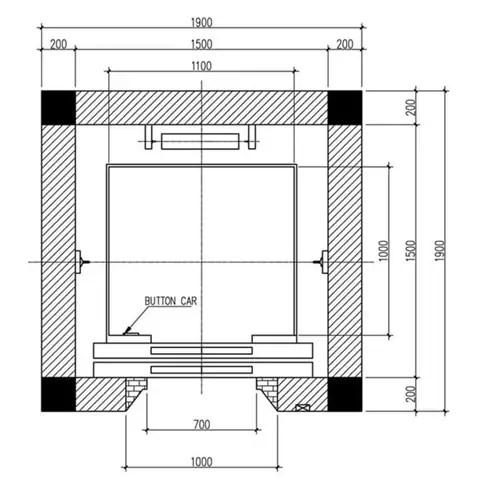

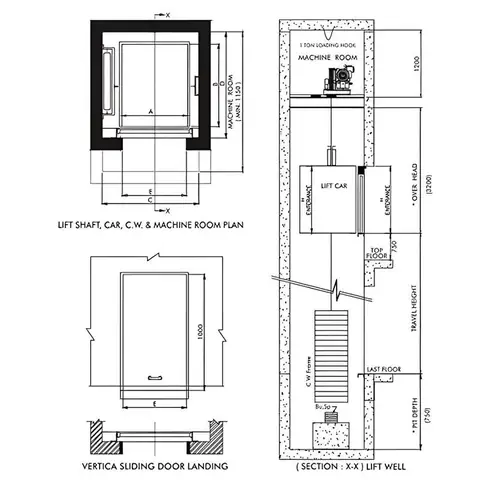

Bản Vẽ Thiết Kế Xây Dựng Hố Thang Máy
Bản vẽ thiết kế xây dựng hố thang máy là tài liệu nền tảng, cung cấp toàn bộ thông tin cần thiết cho việc xây dựng không gian dành riêng cho thang máy.
Nội dung chính của bản vẽ này bao gồm chi tiết về cấu trúc hố thang, các kích thước bao che, chiều dày tường, loại vật liệu xây dựng (bê tông, gạch), vị trí và cách thức lắp đặt ray dẫn hướng, các lỗ chờ cho cửa tầng, hệ thống điện và thông gió. Các thông tin này là vô cùng quan trọng để đảm bảo hố thang được xây dựng đúng tiêu chuẩn kỹ thuật, có khả năng chịu lực tốt và tạo tiền đề thuận lợi cho việc lắp đặt các bộ phận thang máy sau này.

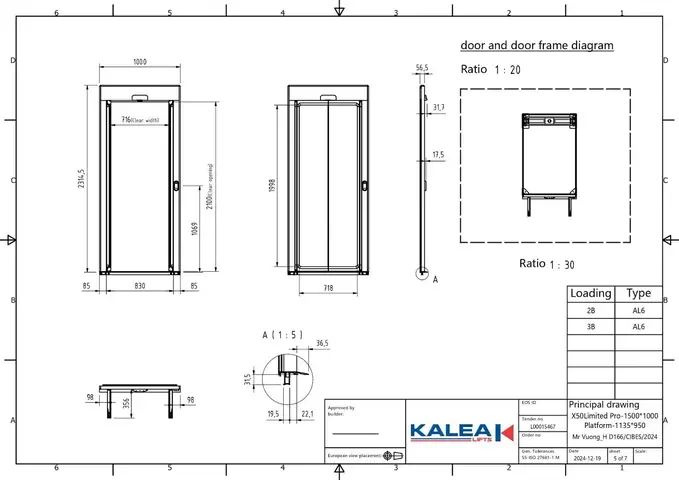

Bản Vẽ Chi Tiết Thang Máy
Có thể bạn quan tâm: Thang Máy Đức: Thương Hiệu, Ưu Điểm Và Lưu Ý Chọn Mua
Trái ngược với bản vẽ hố thang, bản vẽ chi tiết thang máy tập trung vào các thành phần cấu tạo nên chính hệ thống thang máy.
Bản vẽ này trình bày chi tiết về thiết kế cabin (kích thước, vật liệu hoàn thiện, hệ thống chiếu sáng), cấu tạo cửa tầng và cửa cabin (loại cửa, cơ chế hoạt động), hệ thống truyền động (động cơ, cáp tải, puli), hệ thống điều khiển (bảng mạch, nút bấm, cảm biến), và đặc biệt là các hệ thống an toàn như bộ cứu hộ, phanh khẩn cấp, bộ giới hạn tốc độ. Mục đích của bản vẽ này là đảm bảo mỗi bộ phận của thang máy được thiết kế và lắp đặt chính xác để chức năng hoạt động trơn tru, ổn định và đảm bảo an toàn tuyệt đối cho người sử dụng.
Bản Vẽ Thang Máy Gia Đình Tiêu Chuẩn
Thang máy gia đình ngày càng trở nên phổ biến nhờ sự tiện lợi và khả năng nâng cao chất lượng cuộc sống. Bản vẽ cho loại thang máy này có những đặc điểm riêng, phù hợp với không gian và nhu cầu sử dụng trong các hộ gia đình.
Các đặc điểm và thông số kỹ thuật của thang máy gia đình thường nhỏ gọn hơn so với thang máy thương mại. Ví dụ phổ biến về kích thước có thể là 350kg tải trọng, với diện tích cabin vừa đủ cho 3-4 người. Bản vẽ thang máy gia đình không chỉ chú trọng đến kỹ thuật mà còn thường bao gồm cả các yếu tố thiết kế nội thất và thẩm mỹ, với nhiều lựa chọn về vật liệu hoàn thiện cabin, kiểu dáng cửa, và ánh sáng để hòa hợp với không gian kiến trúc tổng thể của ngôi nhà.
Những Lưu Ý Quan Trọng Khi Lập Và Sử Dụng Bản Vẽ Thang Máy
Việc lập và sử dụng bản vẽ thang máy đòi hỏi sự cẩn trọng và kiến thức chuyên môn để đảm bảo mọi quy trình diễn ra suôn sẻ, an toàn và mang lại hiệu quả tối ưu. Từ khâu thiết kế ban đầu đến quá trình thi công, giám sát và bảo trì, bản vẽ đều đóng vai trò là kim chỉ nam quan trọng.
Có thể bạn quan tâm: Thang Máy Ý (italia): Nên Chọn Loại Nào? Kinh Nghiệm Mua, Giá & Thương Hiệu
Khi lập bản vẽ, cần xem xét kỹ lưỡng các yếu tố đặc thù của từng loại thang máy, đảm bảo tuân thủ các tiêu chuẩn kỹ thuật và pháp lý hiện hành. Đồng thời, việc lựa chọn một đơn vị tư vấn thiết kế thang máy uy tín cũng góp phần quan trọng tạo nên một bản vẽ chất lượng, và với sự tiến bộ của công nghệ, bản vẽ 3D đang ngày càng khẳng định vai trò của mình trong việc trực quan hóa và tối ưu hóa thiết kế.
Lưu Ý Khi Lập Bản Vẽ Cho Từng Loại Thang Máy
Mỗi loại thang máy có mục đích và yêu cầu vận hành khác nhau, do đó, bản vẽ thiết kế cũng cần được điều chỉnh cho phù hợp.
Đối với thang máy tải khách, trọng tâm là tốc độ di chuyển nhanh và sự thoải mái cho hành khách. Thang máy tải hàng đòi hỏi kết cấu vững chắc, khả năng chịu tải lớn và không gian rộng rãi. Thang máy quan sát chú trọng đến yếu tố thẩm mỹ, tầm nhìn và sự ổn định. Thang máy bệnh viện cần đáp ứng các yêu cầu khắt khe về vệ sinh, khả năng vận chuyển bệnh nhân và thiết bị y tế. Khi lập bản vẽ, cần xem xét các yếu tố này để đảm bảo chức năng, an toàn và hiệu quả hoạt động tối ưu cho từng loại.
Tiêu Chuẩn Kỹ Thuật Và Pháp Lý Liên Quan Đến Bản Vẽ Thang Máy
Việc thiết kế và lắp đặt thang máy phải tuân thủ các quy định pháp luật và tiêu chuẩn kỹ thuật nghiêm ngặt.
Các tiêu chuẩn quốc gia và quốc tế, như Bộ tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam) về thang máy, quy định rõ ràng về an toàn, thiết kế, lắp đặt và kiểm định. Bản vẽ thang máy không chỉ là tài liệu kỹ thuật mà còn là một phần không thể thiếu trong hồ sơ xin phép xây dựng, cũng như là căn cứ quan trọng để các cơ quan chức năng tiến hành kiểm tra và nghiệm thu công trình sau khi hoàn thành.
Lựa Chọn Đơn Vị Tư Vấn Thiết Kế Thang Máy Uy Tín
Chất lượng của bản vẽ thang máy phụ thuộc rất lớn vào năng lực và kinh nghiệm của đơn vị tư vấn thiết kế.
Khi lựa chọn đơn vị, cần đánh giá dựa trên các tiêu chí như: chuyên môn sâu về kỹ thuật thang máy, kinh nghiệm thực tế với các dự án tương tự, khả năng tư vấn giải pháp tối ưu, sự tuân thủ các tiêu chuẩn kỹ thuật và pháp lý, cũng như dịch vụ hậu mãi. Một đơn vị tư vấn uy tín sẽ giúp bạn có được bản vẽ chính xác, an toàn và phù hợp với nhu cầu sử dụng, đồng thời tiết kiệm chi phí và thời gian thi công.
Ứng Dụng Bản Vẽ 3D Trong Thiết Kế Thang Máy Hiện Đại
Công nghệ bản vẽ 3D mang đến một phương thức trực quan hóa thiết kế thang máy mạnh mẽ và hiệu quả.
Bản vẽ 3D cho phép nhìn thấy cấu trúc và các bộ phận của thang máy dưới dạng mô hình không gian ba chiều, giúp dễ dàng phát hiện các xung đột thiết kế, đánh giá tính thẩm mỹ và trình bày ý tưởng cho khách hàng một cách sinh động. Lợi ích của bản vẽ 3D bao gồm khả năng mô phỏng hoạt động, kiểm tra các góc nhìn, và cung cấp cái nhìn toàn diện về dự án trước khi bắt đầu thi công, từ đó giảm thiểu rủi ro và nâng cao hiệu quả thiết kế.
