Bản vẽ CAD thang máy gia đình là tài liệu kỹ thuật thiết yếu, phác thảo chi tiết cấu trúc, kích thước và các thông số kỹ thuật cần thiết cho việc thiết kế, thi công và lắp đặt thang máy trong không gian sống. Sở hữu bản vẽ chuẩn xác giúp đảm bảo an toàn, tối ưu hóa không gian và mang lại hiệu quả sử dụng cao nhất cho hệ thống thang máy gia đình của bạn. Bài viết này sẽ đi sâu vào vai trò, cấu trúc, các loại bản vẽ phổ biến, cách đọc hiểu và những lưu ý quan trọng khi sử dụng bản vẽ CAD thang máy gia đình.
Trong quá trình lên kế hoạch và triển khai lắp đặt thang máy, bản vẽ CAD đóng vai trò là kim chỉ nam, cung cấp đầy đủ thông tin từ kích thước giếng thang, hố pit, đến chi tiết cấu tạo các bộ phận. Hiểu rõ về bản vẽ giúp bạn làm việc hiệu quả với nhà cung cấp, đơn vị thi công và đảm bảo mọi yêu cầu kỹ thuật đều được đáp ứng. Bài viết sẽ lần lượt khám phá tầm quan trọng, cấu trúc, các loại phần mềm liên quan, các tiêu chuẩn kích thước, cách đọc hiểu thông số, các mẫu bản vẽ phổ biến, cách có được bản vẽ chuẩn xác, những lưu ý khi tham khảo và tầm quan trọng của bản vẽ trong việc tối ưu thiết kế, đảm bảo an toàn cũng như chi phí.
Bản Vẽ CAD Thang Máy Gia Đình Là Gì và Tại Sao Cần Thiết?
Bản vẽ CAD thang máy gia đình là một bản mô tả chi tiết bằng đồ họa kỹ thuật số, thể hiện toàn bộ thông tin về thiết kế, kích thước, vật liệu, cấu trúc cơ khí và hệ thống điện của một thang máy được thiết kế riêng cho mục đích sử dụng trong nhà ở. Mục đích sử dụng chính của bản vẽ này là làm cơ sở để các kỹ sư, kiến trúc sư, nhà thầu và đơn vị lắp đặt thang máy có thể hình dung, tính toán và thực hiện việc xây dựng hố thang, lắp đặt máy móc, cabin và các bộ phận khác một cách chính xác, đồng bộ và an toàn nhất.
Tầm quan trọng của việc có bản vẽ CAD cho quá trình thiết kế và lắp đặt thang máy gia đình là vô cùng lớn. Đầu tiên, nó giúp đảm bảo tính khả thi của thiết kế, tránh những sai sót tốn kém trong quá trình thi công do thiếu thông tin hoặc thông tin không chính xác. Bản vẽ cung cấp cơ sở cho việc lập dự toán chi phí, kế hoạch vật tư và tiến độ thi công. Quan trọng hơn cả, bản vẽ CAD là yếu tố then chốt để đảm bảo an toàn vận hành, tuân thủ các tiêu chuẩn kỹ thuật và quy định về phòng cháy chữa cháy, mang lại sự yên tâm tuyệt đối cho người sử dụng.
Cấu trúc và Thành phần của Bản Vẽ CAD Thang Máy Gia Đình
Các loại bản vẽ kỹ thuật thường có trong bộ hồ sơ thang máy gia đình bao gồm bản vẽ mặt bằng, mặt đứng và bản vẽ chi tiết cấu tạo. Bản vẽ mặt bằng thể hiện bố cục tổng thể, vị trí lắp đặt thang máy trong không gian kiến trúc của ngôi nhà, bao gồm cả kích thước các tầng, vị trí cửa thang và các không gian lân cận. Bản vẽ mặt đứng trình bày hình ảnh chiếu thẳng đứng của thang máy, bao gồm chiều cao tổng thể, vị trí các cửa tầng và các chi tiết kiến trúc liên quan đến giếng thang. Bản vẽ chi tiết cấu tạo đi sâu vào từng bộ phận của thang máy như cabin, hệ thống ray dẫn hướng, cửa thang, đối trọng, hệ thống truyền động, điện điều khiển, và các bộ phận an toàn.
Có thể bạn quan tâm: Báo Giá Tủ Điều Khiển Thang Máy Chi Tiết & Cập Nhật Mới Nhất
Các yếu tố kỹ thuật cần có trong bản vẽ phải bao gồm đầy đủ các thông số về kích thước tổng thể, kích thước các bộ phận chính (như kích thước giếng thang, hố pit, cabin), loại vật liệu sử dụng cho từng bộ phận, tải trọng định mức của thang máy, tốc độ di chuyển, hành trình di chuyển giữa các tầng, và các yêu cầu về điện năng tiêu thụ. Ngoài ra, bản vẽ cũng cần thể hiện các thông số về hệ thống an toàn, tiêu chuẩn rung động, tiếng ồn và các yếu tố liên quan đến kết cấu xây dựng chịu tải trọng của thang máy.
Phần mềm nào cần thiết để xem và chỉnh sửa bản vẽ CAD?
Để xem và chỉnh sửa các bản vẽ CAD thang máy gia đình, bạn cần sử dụng các phần mềm chuyên dụng. Các phần mềm phổ biến nhất hiện nay bao gồm AutoCAD của Autodesk, đây là phần mềm mạnh mẽ và được sử dụng rộng rãi nhất trong lĩnh vực thiết kế kỹ thuật, bao gồm cả bản vẽ 2D và 3D. SolidWorks là một lựa chọn khác, đặc biệt mạnh mẽ cho thiết kế 3D và mô phỏng. Đối với những người mới bắt đầu hoặc cần giải pháp miễn phí, FreeCAD là một phần mềm mã nguồn mở đáng cân nhắc với nhiều tính năng hữu ích. Ngoài ra, còn có các phần mềm xem bản vẽ miễn phí như DWG TrueView của Autodesk cho phép xem và đo đạc các file định dạng DWG.
Yêu cầu về cấu hình máy tính hoặc thiết bị để sử dụng các phần mềm CAD này thường khá cao. Đối với AutoCAD, bạn cần một máy tính có bộ vi xử lý Intel Core i5 hoặc tương đương trở lên, RAM từ 8GB trở lên, ổ cứng SSD với dung lượng trống đủ lớn (thường là 20GB trở lên), và card đồ họa rời có VRAM từ 1GB trở lên. Các phần mềm phức tạp hơn như SolidWorks sẽ yêu cầu cấu hình mạnh hơn nữa để đảm bảo hiệu suất làm việc mượt mà, đặc biệt khi xử lý các mô hình 3D lớn và phức tạp.
Các Loại Kích Thước và Tiêu Chuẩn Thường Gặp trong Bản Vẽ CAD Thang Máy Gia Đình
Khái niệm kích thước giếng thang và hố pít là hai yếu tố nền tảng trong bản vẽ CAD thang máy gia đình. Kích thước giếng thang (hoặc shaft) là khoảng không gian thẳng đứng được xây dựng hoặc định hình để thang máy di chuyển bên trong, bao gồm cả cabin và các bộ phận dẫn hướng. Kích thước hố pít (hoặc pit depth) là khoảng không gian đào sâu xuống dưới mặt sàn tầng thấp nhất, dùng để chứa các bộ phận an toàn như bộ giảm chấn, hệ thống phanh khẩn cấp và một phần ray dẫn hướng. Kích thước chính xác của giếng thang và hố pít quyết định khả năng lắp đặt các loại thang máy khác nhau và ảnh hưởng đến chiều cao thông thủy của các tầng.
Có thể bạn quan tâm: Báo Giá Thang Máy Mitsubishi Nexiez-mr: Thông Số, Ưu Điểm & Lợi Ích
Các kích thước tiêu chuẩn phổ biến cho thang máy gia đình thường được phân loại theo tải trọng. Ví dụ, thang máy gia đình có tải trọng 350kg thường có kích thước giếng thang rơi vào khoảng 1400mm (rộng) x 1600mm (sâu), với hố pít sâu khoảng 1.2m. Đối với thang máy tải trọng 450kg, kích thước giếng thang có thể lên đến 1500mm (rộng) x 1700mm (sâu) và hố pít sâu khoảng 1.4m. Các kích thước này có thể thay đổi tùy theo nhà sản xuất, loại thang máy (có phòng máy, không phòng máy), và yêu cầu cụ thể của công trình.
Ảnh hưởng của kích thước đến không gian lắp đặt và thiết kế tổng thể là rất lớn. Kích thước giếng thang và hố pít yêu cầu diện tích sàn nhất định tại mỗi tầng và không gian dưới cùng. Việc lựa chọn kích thước thang máy phù hợp sẽ giúp tối ưu hóa việc sử dụng không gian, đảm bảo cabin đủ rộng rãi cho nhu cầu sử dụng mà không chiếm quá nhiều diện tích sinh hoạt chung. Một bản vẽ CAD chi tiết sẽ giúp kiến trúc sư tính toán chính xác lượng không gian cần thiết, tích hợp thang máy hài hòa vào thiết kế tổng thể của ngôi nhà, từ đó nâng cao tính thẩm mỹ và công năng sử dụng.
Hướng dẫn đọc hiểu các thông số kỹ thuật trên bản vẽ
Việc đọc hiểu các ký hiệu kỹ thuật thường dùng trên bản vẽ CAD thang máy gia đình là bước đầu tiên để nắm bắt thông tin. Các ký hiệu phổ biến bao gồm đường nét liền đậm cho các đường thấy, đường nét đứt cho các đường khuất, các mũi tên chỉ kích thước, ký hiệu vật liệu (ví dụ: bê tông, thép, kính), ký hiệu về góc độ, ren, hoặc các chi tiết lắp ghép. Các chữ cái và con số đi kèm ký hiệu sẽ chỉ định tên gọi, mã hiệu hoặc thông số cụ thể của bộ phận đó.

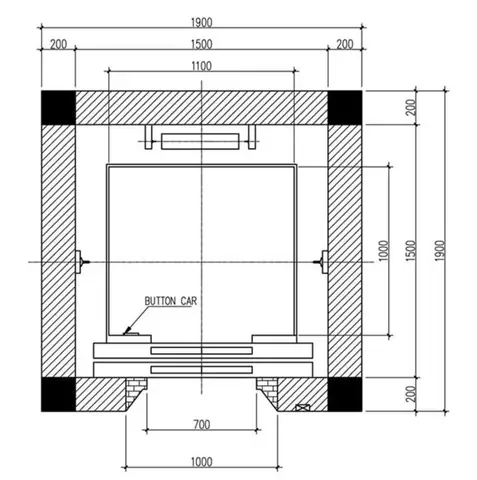

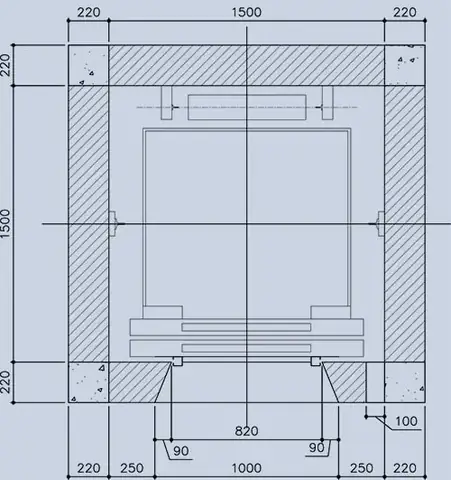

Để xác định vị trí và kích thước các bộ phận chính của thang máy, bạn cần tập trung vào các bản vẽ mặt bằng và mặt đứng. Trên bản vẽ mặt bằng, bạn sẽ thấy được hình dạng, kích thước của giếng thang, vị trí cửa thang ở mỗi tầng và các trục kỹ thuật liên quan. Bản vẽ mặt đứng sẽ cung cấp thông tin về chiều cao từng tầng, chiều cao cabin, chiều cao cửa thang, chiều cao hố pít, và khoảng cách từ sàn tầng trên cùng đến đỉnh giếng thang (được gọi là không gian đầu – overhead). Bản vẽ chi tiết sẽ thể hiện rõ kích thước, hình dạng và cách lắp đặt của từng bộ phận như cabin, cửa, ray dẫn hướng, đối trọng, máy kéo, và tủ điện điều khiển.
Các Loại Bản Vẽ CAD Thang Máy Gia Đình Phổ Biến
Có thể bạn quan tâm: Báo Giá Thang Máy Không Phòng Máy Mới Nhất 2026: Chi Phí, Ưu Nhược Điểm & Lựa Chọn Tốt Nhất
Bản vẽ thang máy gia đình thông thường là loại bản vẽ áp dụng cho các công trình xây dựng có kết cấu truyền thống như hố thang được làm bằng bê tông cốt thép hoặc xây tường gạch. Loại bản vẽ này sẽ bao gồm đầy đủ các thông tin kỹ thuật chi tiết về cấu trúc giếng thang, hố pit, kích thước cabin, cửa tầng, hệ thống máy kéo và tủ điện điều khiển, đảm bảo phù hợp với các điều kiện thi công phổ biến. Bản vẽ này thường đi kèm với các yêu cầu về gia cố kết cấu xây dựng để chịu được tải trọng và rung động của thang máy.
Bản vẽ thang máy kính mang đến một phong cách thiết kế hiện đại và thẩm mỹ, đặc biệt phù hợp với những ngôi nhà có kiến trúc mở, sang trọng. Trong bản vẽ này, giếng thang thường được làm bằng kính cường lực an toàn, khung thép hoặc nhôm định hình, cho phép nhìn thấy không gian bên trong và tạo cảm giác thông thoáng. Bản vẽ thang máy kính sẽ đặc biệt chú trọng đến các chi tiết về hệ thống khung đỡ, keo dán kính, cách xử lý các mối nối, cũng như đảm bảo tính thẩm mỹ và an toàn của vật liệu kính.
Lưu ý khi lựa chọn bản vẽ phù hợp với không gian nhà ở là rất quan trọng. Bạn cần cân nhắc diện tích sẵn có, phong cách kiến trúc tổng thể, ngân sách đầu tư và nhu cầu sử dụng thực tế. Ví dụ, với những ngôi nhà có diện tích hạn chế, có thể xem xét các loại thang máy không phòng máy hoặc thang máy có hố pít nông. Nếu ưu tiên tính thẩm mỹ, thang máy kính sẽ là lựa chọn lý tưởng. Việc tham khảo ý kiến của kiến trúc sư hoặc đơn vị cung cấp thang máy chuyên nghiệp để lựa chọn mẫu bản vẽ và loại thang máy phù hợp nhất với không gian nhà ở của bạn là điều cần thiết.
Làm Thế Nào Để Có Được Bản Vẽ CAD Thang Máy Gia Đình Chuẩn Xác?
Có nhiều nguồn cung cấp bản vẽ CAD thang máy gia đình chất lượng và độ chính xác cao. Đầu tiên và quan trọng nhất là các nhà cung cấp thang máy uy tín. Khi bạn đặt mua thang máy từ một công ty, họ thường sẽ cung cấp bộ bản vẽ kỹ thuật chi tiết theo sản phẩm bạn chọn, bao gồm cả bản vẽ thiết kế hố thang. Thứ hai, các đơn vị thiết kế kiến trúc và xây dựng chuyên nghiệp cũng có thể giúp bạn lên bản vẽ CAD thang máy theo yêu cầu riêng, tích hợp hài hòa với tổng thể công trình. Cuối cùng, các thư viện CAD trực tuyến hoặc các diễn đàn chuyên ngành đôi khi có sẵn các mẫu bản vẽ tham khảo, nhưng cần kiểm tra kỹ lưỡng tính pháp lý và độ tin cậy.
Quy trình yêu cầu và nhận bản vẽ từ các đơn vị chuyên nghiệp thường bao gồm các bước sau: liên hệ tư vấn để trình bày yêu cầu và mong muốn, cung cấp thông tin về không gian lắp đặt, sau đó đơn vị thiết kế sẽ tiến hành khảo sát thực tế hoặc làm việc dựa trên bản vẽ kiến trúc của công trình, lên phương án thiết kế ban đầu, gửi bản vẽ nháp để bạn xem xét và chỉnh sửa, và cuối cùng là bàn giao bộ bản vẽ CAD hoàn chỉnh sau khi thống nhất mọi chi tiết.
Có thể bạn quan tâm: Báo Giá Thang Máy Không Hố Pit 2026: Chi Phí, Lợi Ích & Kinh Nghiệm Lắp Đặt
Lưu ý khi tham khảo các Mẫu Bản Vẽ CAD Thang Máy Gia Đình
Việc tham khảo các mẫu bản vẽ CAD thang máy gia đình trên mạng xã hội như Facebook hay các diễn đàn chuyên ngành có thể mang lại những ý tưởng hữu ích. Tuy nhiên, bạn cần đặc biệt cẩn trọng và không nên áp dụng trực tiếp các mẫu này mà không có sự kiểm định. Các mẫu bản vẽ trên mạng có thể đã lỗi thời, không tuân thủ các tiêu chuẩn an toàn mới nhất, hoặc không phù hợp với điều kiện xây dựng và quy định của địa phương bạn.
Do đó, điều quan trọng là cần kiểm tra tính pháp lý và độ tin cậy của nguồn tài liệu bạn tham khảo. Luôn ưu tiên làm việc với các nhà cung cấp thang máy có uy tín hoặc các đơn vị thiết kế có giấy phép hành nghề. Nếu sử dụng bản vẽ tham khảo, hãy coi đó là điểm khởi đầu để trao đổi với các chuyên gia, nhờ họ đánh giá, điều chỉnh và hoàn thiện cho phù hợp với công trình thực tế của bạn, đảm bảo an toàn và tuân thủ mọi quy định hiện hành.
Khi Nào Cần Bản Vẽ CAD Thang Máy Tải Hàng?
Có sự khác biệt rõ rệt giữa thang máy gia đình và thang máy tải hàng, và bản vẽ CAD cũng phản ánh sự khác biệt này. Thang máy gia đình chủ yếu phục vụ việc di chuyển người với các yêu cầu về sự êm ái, thẩm mỹ và an toàn cho người sử dụng. Ngược lại, thang máy tải hàng được thiết kế để vận chuyển hàng hóa, vật liệu với tải trọng lớn, yêu cầu về độ bền, khả năng chịu lực và các tính năng chuyên biệt cho việc bốc dỡ.
Vai trò của bản vẽ CAD đối với thang máy tải hàng trong các ứng dụng chuyên biệt là vô cùng quan trọng. Chúng cần thể hiện chi tiết về kết cấu khung cabin chịu tải nặng, hệ thống dẫn hướng mạnh mẽ, cơ cấu đóng mở cửa cửa tải hàng chắc chắn, hệ thống điều khiển tối ưu cho việc vận hành liên tục và tải trọng lớn. Bản vẽ CAD cho thang máy tải hàng sẽ phải tuân thủ các tiêu chuẩn kỹ thuật khắt khe hơn nhiều so với thang máy gia đình, nhằm đảm bảo hiệu quả hoạt động và an toàn tuyệt đối trong môi trường công nghiệp hoặc thương mại.
Tầm Quan Trọng của Bản Vẽ CAD Trong Việc Tối Ưu Thiết Kế và Đảm Bảo An Toàn
Bản vẽ CAD đóng vai trò then chốt trong việc giúp kỹ sư xác định vị trí tối ưu cho thang máy trong không gian nhà ở, đảm bảo công năng sử dụng và tính thẩm mỹ hài hòa với kiến trúc tổng thể. Nó cho phép tính toán chính xác kích thước giếng thang, hố pit, chiều cao tầng, vị trí cửa thang sao cho không ảnh hưởng đến cấu trúc chịu lực của tòa nhà và tối ưu hóa diện tích sử dụng. Bản vẽ chi tiết cũng giúp định hình không gian cabin, đảm bảo sự thoải mái và tiện nghi cho người sử dụng.
Các yếu tố an toàn được thể hiện và kiểm soát chặt chẽ thông qua bản vẽ CAD. Từ việc xác định loại vật liệu, tiêu chuẩn kỹ thuật cho từng bộ phận, đến việc bố trí các thiết bị an toàn như bộ giới hạn tốc độ, bộ giảm chấn, hệ thống phanh khẩn cấp, cửa an toàn, tất cả đều được mô tả minh họa rõ ràng trên bản vẽ. Bản vẽ cung cấp cơ sở để kiểm tra, nghiệm thu và đảm bảo rằng hệ thống thang máy được lắp đặt đúng theo các tiêu chuẩn an toàn quốc gia và quốc tế, từ đó giảm thiểu tối đa các rủi ro tiềm ẩn trong quá trình vận hành.
Chi Phí Liên Quan Đến Bản Vẽ CAD Thang Máy Gia Đình
Các yếu tố ảnh hưởng đến chi phí liên quan đến bản vẽ CAD thang máy gia đình chủ yếu bao gồm độ phức tạp của thiết kế, yêu cầu tùy chỉnh theo đặc thù công trình và nhà cung cấp dịch vụ. Một bản vẽ thiết kế tiêu chuẩn cho các loại thang máy phổ biến có thể có mức chi phí thấp hơn so với một bản vẽ tùy chỉnh hoàn toàn theo yêu cầu riêng của gia chủ hoặc khi tích hợp vào một công trình kiến trúc phức tạp đòi hỏi nhiều tính toán kỹ thuật chuyên sâu.
Mức chi phí tham khảo cho việc thiết kế bản vẽ CAD thang máy gia đình có thể dao động khá rộng. Đối với bản vẽ tiêu chuẩn đi kèm khi mua thang máy, chi phí này thường đã bao gồm trong giá bán sản phẩm. Tuy nhiên, nếu bạn yêu cầu một bản vẽ thiết kế riêng biệt từ các đơn vị tư vấn độc lập, chi phí có thể nằm trong khoảng từ vài triệu đến hàng chục triệu đồng, tùy thuộc vào quy mô, độ chi tiết và yêu cầu kỹ thuật của bản vẽ. Việc đầu tư vào một bản vẽ chất lượng cao ngay từ đầu sẽ giúp tiết kiệm chi phí phát sinh và đảm bảo an toàn, hiệu quả lâu dài.
