Bản vẽ kết cấu thép thang máy là tài liệu kỹ thuật cốt lõi, xác định nền tảng an toàn và ổn định cho mọi công trình tích hợp thang máy. Nó không chỉ là bản phác thảo mà còn là bản kế hoạch chi tiết, đảm bảo mọi bộ phận thép được chế tạo, lắp đặt đúng tiêu chuẩn và chịu được tải trọng yêu cầu. Việc hiểu rõ về bản vẽ này là yếu tố then chốt để đảm bảo chất lượng, an toàn và hiệu quả kinh tế cho dự án.
Trong bài viết này, chúng ta sẽ đi sâu vào định nghĩa, tầm quan trọng và các loại bản vẽ kết cấu thép thang máy phổ biến. Tiếp đó, bạn sẽ được trang bị kiến thức để đọc hiểu bản vẽ một cách chi tiết, nắm bắt các thông số quan trọng và cách kiểm tra sự phù hợp. Cuối cùng, những lợi ích khi sở hữu bản vẽ chất lượng và các yếu tố cần xem xét khi thiết kế sẽ được trình bày, giúp bạn có cái nhìn toàn diện về vai trò không thể thiếu của bản vẽ kết cấu thép trong thi công thang máy.
Bản Vẽ Kết Cấu Thép Thang Máy Là Gì Và Tầm Quan Trọng Như Thế Nào?
Bản vẽ kết cấu thép thang máy là một tập hợp các bản vẽ kỹ thuật chi tiết, thể hiện toàn bộ cấu trúc khung thép chịu lực, các chi tiết liên kết và hệ thống dẫn hướng cho thang máy. Nó đóng vai trò là kim chỉ nam không thể thiếu trong quá trình thiết kế, chế tạo và lắp đặt thang máy, đảm bảo mọi yếu tố cấu thành đều tuân thủ các tiêu chuẩn kỹ thuật và an toàn nghiêm ngặt.
Tầm quan trọng của bản vẽ kết cấu thép, đặc biệt đối với thang máy, là vô cùng lớn. Thang máy là một hệ thống vận hành phức tạp, đòi hỏi sự chính xác tuyệt đối trong từng chi tiết kết cấu để đảm bảo an toàn cho người sử dụng. Một bản vẽ kết cấu thép chuẩn mực sẽ đảm bảo các yếu tố cốt lõi sau: an toàn, tính ổn định và độ bền vững cho toàn bộ hệ thống thang máy.
Cụ thể, bản vẽ kết cấu thép đảm bảo an toàn bằng cách xác định chính xác tải trọng mà hệ thống thép phải chịu, từ tải trọng tĩnh của cấu trúc đến tải trọng động khi thang máy hoạt động. Tính ổn định được thể hiện qua việc thiết kế các liên kết chắc chắn, khả năng chống rung lắc và đảm bảo thang máy di chuyển êm ái trong giếng thang. Cuối cùng, độ bền vững của kết cấu thép, nhờ vào việc lựa chọn vật liệu và phương pháp chế tạo đúng đắn theo bản vẽ, sẽ giúp thang máy hoạt động hiệu quả trong suốt vòng đời của công trình.
Các Loại Bản Vẽ Kết Cấu Thép Thang Máy Phổ Biến Cần Biết
Để quản lý và thi công hiệu quả, có nhiều loại bản vẽ kết cấu thép thang máy khác nhau, mỗi loại tập trung vào một khía cạnh cụ thể của cấu trúc. Hiểu rõ các loại bản vẽ này sẽ giúp bạn nắm bắt bức tranh toàn cảnh về hệ thống kết cấu thép của thang máy. Dưới đây là các loại bản vẽ kết cấu thép thang máy thường gặp và vai trò của chúng:
Có thể bạn quan tâm: Bản Vẽ Cad Thang Máy Gia Đình: Hướng Dẫn Chi Tiết & Các Yếu Tố Quan Trọng
- Bản vẽ mặt bằng hố thang (pit): Bản vẽ này thể hiện sơ đồ bố trí của hố pit, bao gồm kích thước, hình dạng, vị trí các dầm đỡ, hệ thống thoát nước và các chi tiết khác liên quan đến phần móng của giếng thang.
- Bản vẽ mặt cắt đứng (hố pit, giếng thang): Cung cấp cái nhìn chi tiết về chiều cao, chiều sâu của hố pit, chiều cao đỉnh giếng (OH), vị trí các rail dẫn hướng, hệ thống cáp và các bộ phận treo khác theo chiều dọc của giếng thang.
- Bản vẽ chi tiết các liên kết thép: Tập trung vào cách thức các cấu kiện thép được nối với nhau, bao gồm chi tiết về bu lông, mối hàn, các loại bản mã, góc liên kết, đảm bảo sự chắc chắn và khả năng chịu lực tối ưu.
- Bản vẽ chi tiết khung thép chịu lực: Mô tả cấu trúc chính của khung thép bao quanh giếng thang, bao gồm các cột, dầm, giằng thép, xác định tiết diện, kích thước và khoảng cách giữa các cấu kiện.
- Bản vẽ chi tiết hệ thống rail dẫn hướng: Thể hiện rõ cách thức lắp đặt các thanh rail dẫn hướng, bao gồm vị trí, kích thước, độ thẳng hàng và các điểm cố định trên khung kết cấu thép, đảm bảo cabin di chuyển ổn định.
- Bản vẽ chi tiết sàn hố pit: Cung cấp thông tin về kết cấu sàn của hố pit, bao gồm độ dày bê tông, bố trí cốt thép, vị trí các lỗ chờ cho hệ thống điện, nước và các chi tiết khác.
Bản Vẽ Kết Cấu Hố Thang (Pit)

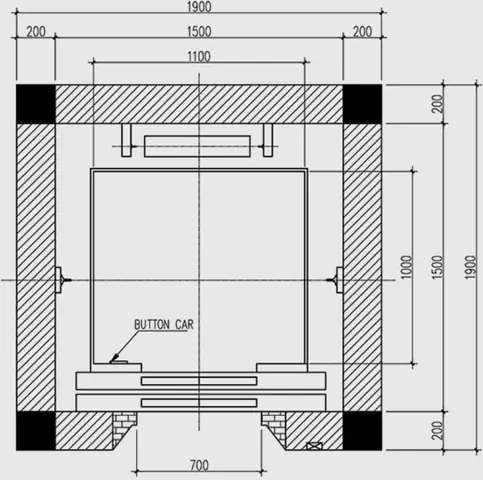

Bản vẽ kết cấu hố thang, hay còn gọi là bản vẽ hố pit, là một phần quan trọng trong bộ hồ sơ bản vẽ kết cấu thép thang máy. Bản vẽ này chú trọng vào cả mặt bằng và mặt cắt để thể hiện đầy đủ các thông số kỹ thuật cần thiết cho việc thi công phần nền móng của giếng thang.

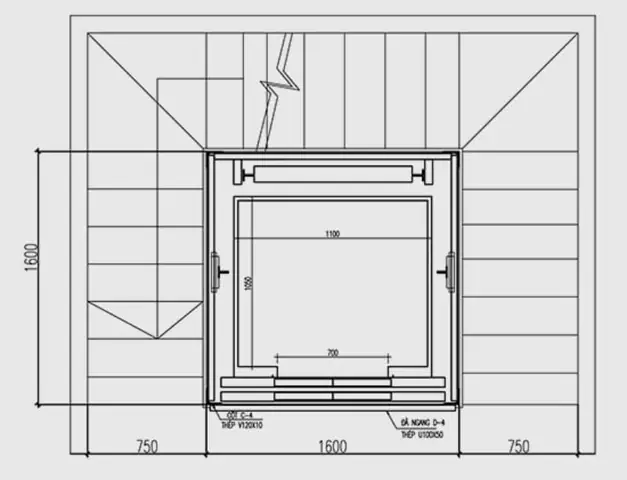

Trên bản vẽ mặt bằng hố thang, bạn sẽ thấy rõ kích thước tổng thể của hố pit, hình dạng của nó (thường là hình chữ nhật hoặc vuông), cũng như vị trí và kích thước của các dầm đỡ, chân cột, hệ thống thoát nước, và các lỗ chờ cho đường ống kỹ thuật. Bản vẽ mặt cắt sẽ cung cấp thông tin về độ sâu của hố pit từ cốt hoàn thiện sàn tầng dưới cùng, độ dày của thành hố pit, và độ cao của các dầm đáy.
Các thông số kỹ thuật quan trọng cần có trong bản vẽ hố thang bao gồm:
Kích thước bao ngoài và bao trong của hố pit.
Độ sâu hố pit so với mặt sàn tầng hầm hoặc cốt 0’0″.
Chiều dày thành hố pit (thường là bê tông cốt thép).
Vị trí và kích thước các dầm đỡ, móng cột.
Kích thước và vị trí các lỗ chờ cho ray dẫn hướng, hệ thống điện, nước.
Độ dốc và hệ thống thoát nước (nếu có).
Yêu cầu về chống thấm cho hố pit.
Bản Vẽ Chi Tiết Các Bộ Phận Thép
Bản vẽ chi tiết các bộ phận thép là nơi tập trung vào từng cấu kiện nhỏ, đảm bảo chúng được chế tạo và lắp đặt chính xác theo yêu cầu kỹ thuật. Phần này bao gồm mô tả chi tiết về các thành phần cấu tạo nên khung kết cấu thép chịu lực cho thang máy, cũng như hệ thống dẫn hướng và cabin.
Các chi tiết về dầm đỡ (ví dụ: dầm đáy hố pit, dầm đỡ ray), cột thép (nếu có trong cấu trúc giếng thang), giằng thép (để tăng cường độ cứng cho khung), rail dẫn hướng (chi tiết về thanh ray, đế ray, cách cố định) và khung cabin (cấu trúc đỡ cabin) đều được thể hiện rõ ràng. Mỗi bộ phận sẽ có bản vẽ riêng hoặc được chú thích chi tiết trên bản vẽ tổng thể.
Có thể bạn quan tâm: Báo Giá Tủ Điều Khiển Thang Máy Chi Tiết & Cập Nhật Mới Nhất
Việc hiểu ý nghĩa của các ký hiệu và thông số kỹ thuật trên bản vẽ là cực kỳ quan trọng. Ký hiệu thép thường thể hiện loại thép, tiết diện (ví dụ: I, H, L, C), kích thước (chiều cao, bề rộng, độ dày). Thông số kỹ thuật có thể bao gồm chiều dài, dung sai cho phép, loại mối hàn, loại bu lông và tiêu chuẩn vật liệu áp dụng. Ví dụ, ký hiệu “I200x100x6x9” có thể chỉ một dầm thép hình chữ I có chiều cao 200mm, bề rộng cánh 100mm, độ dày cánh 6mm và độ dày bụng 9mm.
Hướng Dẫn Đọc Bản Vẽ Kết Cấu Thép Thang Máy Chi Tiết
Việc đọc hiểu bản vẽ kết cấu thép thang máy đòi hỏi sự chú ý đến từng chi tiết và hiểu biết về các ký hiệu kỹ thuật. Quy trình này bao gồm các bước cơ bản giúp bạn tiếp cận và nắm bắt thông tin một cách hiệu quả nhất.
Để đọc hiểu bản vẽ kết cấu thép, bạn nên bắt đầu bằng việc xem xét tổng thể bản vẽ để có cái nhìn ban đầu về cấu trúc. Sau đó, tập trung vào từng khu vực hoặc từng cấu kiện cụ thể. Hãy xác định các thông số quan trọng như kích thước, vật liệu sử dụng và dung sai cho phép. Đừng quên tìm hiểu và hiểu rõ các ký hiệu kỹ thuật, chúng là ngôn ngữ chung của các kỹ sư và công nhân xây dựng.
Một bước quan trọng khác là liên hệ bản vẽ kết cấu thép với các bản vẽ liên quan khác, bao gồm bản vẽ kiến trúc (để hiểu không gian tổng thể, vị trí các bức tường, sàn) và bản vẽ cơ điện (để nắm được vị trí hệ thống điện, cáp, đường ống có thể ảnh hưởng đến kết cấu thép). Sự đồng bộ giữa các bản vẽ này đảm bảo tính khả thi và hiệu quả của toàn bộ dự án.
Các Thông Số Cần Lưu Ý Khi Đọc Bản Vẽ
Khi xem xét bản vẽ kết cấu thép thang máy, có những thông số kỹ thuật cụ thể mà bạn cần đặc biệt chú ý để đảm bảo hiểu đúng và đủ yêu cầu thiết kế. Những thông số này trực tiếp ảnh hưởng đến việc lắp đặt, an toàn và hiệu suất hoạt động của thang máy.
- Chiều sâu hố pit, chiều cao đỉnh giếng (OH): Đây là những thông số kích thước theo phương thẳng đứng, quyết định không gian lắp đặt máy kéo, ray dẫn hướng và đảm bảo an toàn khi thang máy hoạt động ở tầng trên cùng hoặc dưới cùng. Chiều sâu hố pit cần đủ để chứa các bộ phận giảm chấn và hệ thống an toàn, còn chiều cao đỉnh giếng cần đủ cho máy kéo và các thiết bị khác.
- Kích thước cabin, kích thước cửa tầng: Bản vẽ kết cấu thép sẽ cho biết không gian mà cabin thang máy được thiết kế để hoạt động, cũng như vị trí và kích thước của các lỗ chờ cho cửa tầng. Sự chính xác ở đây đảm bảo cabin di chuyển không bị cản trở và cửa tầng có thể được lắp đặt đúng vị trí.
- Vị trí và kích thước các lỗ neo, lỗ chờ: Các lỗ neo là nơi các bộ phận của thang máy (như ray dẫn hướng, máy kéo) được cố định vào kết cấu thép hoặc bê tông. Lỗ chờ là các khoảng trống được tạo ra để luồn dây cáp, đường ống kỹ thuật hoặc các bộ phận khác. Việc xác định chính xác vị trí và kích thước của chúng là rất quan trọng để tránh sai sót trong quá trình lắp đặt.
- Loại thép, tiết diện, tiêu chuẩn vật liệu sử dụng: Bản vẽ sẽ chỉ định rõ loại thép cần sử dụng (ví dụ: thép carbon, thép không gỉ), tiết diện của các cấu kiện (ví dụ: thép hình chữ I, H, góc), và tiêu chuẩn vật liệu (ví dụ: JIS, ASTM, TCVN). Việc tuân thủ đúng các chỉ định này đảm bảo kết cấu thép có đủ khả năng chịu lực và độ bền theo yêu cầu thiết kế.
Cách Kiểm Tra Sự Phù Hợp Của Bản Vẽ Kết Cấu Thép
Có thể bạn quan tâm: Báo Giá Thang Máy Mitsubishi Nexiez-mr: Thông Số, Ưu Điểm & Lợi Ích
Việc kiểm tra sự phù hợp của bản vẽ kết cấu thép thang máy là bước không thể bỏ qua để đảm bảo công trình được xây dựng đúng kỹ thuật và an toàn. Quá trình này bao gồm việc đối chiếu bản vẽ với các tiêu chuẩn, quy chuẩn hiện hành và các bản vẽ liên quan khác.
Trước hết, cần đối chiếu bản vẽ với tiêu chuẩn thiết kế và quy chuẩn xây dựng liên quan đến kết cấu thép và thang máy. Điều này bao gồm việc kiểm tra các yêu cầu về tải trọng, cường độ vật liệu, liên kết, và các quy định về an toàn. Tiếp theo, cần đảm bảo tính khả thi trong thi công và lắp đặt; tức là các cấu kiện thép có thể được chế tạo, vận chuyển và lắp dựng một cách thuận lợi với công nghệ và nguồn lực hiện có.
Cuối cùng, việc kiểm tra sự đồng bộ giữa bản vẽ kết cấu thép và các bản vẽ liên quan khác (kiến trúc, cơ điện, phòng cháy chữa cháy) là cực kỳ quan trọng. Sự không nhất quán giữa các bản vẽ có thể dẫn đến những sai sót nghiêm trọng trong quá trình thi công, gây lãng phí thời gian và chi phí, thậm chí ảnh hưởng đến an toàn công trình. Ví dụ, nếu bản vẽ kiến trúc thay đổi vị trí tường nhưng bản vẽ kết cấu thép không cập nhật, có thể gây va chạm hoặc làm suy yếu kết cấu.
Lợi Ích Của Việc Sở Hữu Bản Vẽ Kết Cấu Thép Thang Máy Chuẩn
Việc đầu tư vào việc lập và sở hữu một bộ bản vẽ kết cấu thép thang máy chuẩn chỉnh mang lại hàng loạt lợi ích thiết thực, góp phần quan trọng vào sự thành công và an toàn của mọi dự án xây dựng có sử dụng thang máy.
Một bộ bản vẽ kết cấu thép chất lượng cao là nền tảng vững chắc để đảm bảo an toàn tuyệt đối cho người sử dụng thang máy. Nó xác định rõ ràng cách thức các bộ phận chịu lực được thiết kế, chế tạo và lắp đặt, từ đó giảm thiểu tối đa nguy cơ xảy ra sự cố. Bên cạnh đó, bản vẽ chuẩn giúp tối ưu hóa chi phí vật liệu và thi công, bởi nó chỉ rõ số lượng, kích thước và loại thép cần thiết, tránh lãng phí hoặc thiếu hụt.
Hơn nữa, bản vẽ chi tiết và chính xác sẽ giúp rút ngắn thời gian xây dựng và lắp đặt. Các nhà thầu có thể lên kế hoạch sản xuất và thi công một cách hiệu quả, giảm thiểu các công việc phải làm lại do sai sót. Cuối cùng, bản vẽ kết cấu thép là tài liệu then chốt, hỗ trợ quá trình nghiệm thu công trình hiệu quả, minh bạch và nhanh chóng.
Có thể bạn quan tâm: Báo Giá Thang Máy Không Phòng Máy Mới Nhất 2026: Chi Phí, Ưu Nhược Điểm & Lựa Chọn Tốt Nhất
Các Yếu Tố Cần Xem Xét Khi Thiết Kế Bản Vẽ Kết Cấu Thép Thang Máy
Quá trình thiết kế bản vẽ kết cấu thép thang máy không chỉ đơn thuần là vẽ các cấu kiện mà còn phải xem xét nhiều yếu tố liên quan để đảm bảo tính phù hợp và hiệu quả.
- Công năng sử dụng (thang máy gia đình, chung cư, thương mại): Loại hình sử dụng sẽ quyết định tần suất hoạt động, tải trọng và tốc độ di chuyển của thang máy, từ đó ảnh hưởng đến yêu cầu về cường độ và tiết diện của kết cấu thép chịu lực. Thang máy ở tòa nhà cao tầng hoặc trung tâm thương mại sẽ có yêu cầu khắt khe hơn thang máy gia đình.
- Tải trọng dự kiến, tốc độ di chuyển của thang: Đây là các thông số kỹ thuật quan trọng nhất, ảnh hưởng trực tiếp đến việc lựa chọn loại thép, kích thước cấu kiện và phương pháp liên kết. Tải trọng bao gồm tải trọng của cabin, hành khách, và các thiết bị khác, còn tốc độ di chuyển ảnh hưởng đến các lực động tác động lên kết cấu.
- Yêu cầu về thẩm mỹ và không gian kiến trúc: Mặc dù bản vẽ kết cấu thép tập trung vào chức năng chịu lực, nhưng nó cũng cần hài hòa với thiết kế kiến trúc tổng thể của tòa nhà. Vị trí giếng thang, kích thước hố pit, và sự ảnh hưởng của kết cấu thép đến không gian sử dụng cần được cân nhắc.
- Điều kiện địa chất khu vực xây dựng: Địa chất nền móng có thể ảnh hưởng đến thiết kế hố pit và cách thức neo giữ kết cấu thép. Ví dụ, nền đất yếu có thể đòi hỏi thiết kế móng hố pit đặc biệt hoặc các biện pháp gia cố kết cấu thép.
Các Phần Mềm Hỗ Trợ Thiết Kế Và Xem Bản Vẽ Kết Cấu Thép
Trong thời đại công nghệ số, các phần mềm chuyên dụng đóng vai trò quan trọng trong việc thiết kế, mô phỏng và xem bản vẽ kết cấu thép thang máy. Việc sử dụng các công cụ này giúp nâng cao độ chính xác, hiệu quả và rút ngắn thời gian thực hiện.
Các phần mềm phổ biến như AutoCAD được sử dụng rộng rãi để vẽ 2D chi tiết các cấu kiện thép. Revit Structure cung cấp khả năng mô hình hóa 3D kết cấu, cho phép xem xét các bộ phận thép trong không gian, phát hiện xung đột và tạo ra các bản vẽ chi tiết. Tekla Structures là một phần mềm mạnh mẽ chuyên dụng cho kết cấu thép, hỗ trợ từ thiết kế, phân tích, chế tạo đến lắp dựng, cho phép tạo ra các mô hình thông tin công trình (BIM) chi tiết và chính xác.
Vai trò của các phần mềm này trong việc tạo ra các bản vẽ chính xác là không thể phủ nhận. Chúng cho phép kỹ sư thực hiện các phép tính kết cấu phức tạp, kiểm tra khả năng chịu lực, tối ưu hóa vật liệu, và phát hiện sớm các sai sót tiềm ẩn trước khi thi công, từ đó đảm bảo chất lượng và an toàn cho công trình.
So Sánh Bản Vẽ Kết Cấu Thép Và Bản Vẽ Hoàn Thiện Thang Máy
Để tránh nhầm lẫn, việc phân biệt rõ vai trò và nội dung của bản vẽ kết cấu thép và bản vẽ hoàn thiện thang máy là cần thiết. Hai loại bản vẽ này phục vụ các mục đích khác nhau trong quá trình thi công và lắp đặt thang máy.
Bản vẽ kết cấu thép tập trung vào phần “xương sống” của hệ thống thang máy, bao gồm khung thép chịu lực chính của giếng thang, hệ thống rail dẫn hướng, dầm đỡ, và các liên kết. Nó định hình cấu trúc vật lý, đảm bảo khả năng chịu tải và độ ổn định cho toàn bộ hệ thống. Các thông số kỹ thuật chủ yếu liên quan đến vật liệu, kích thước tiết diện, và phương pháp liên kết.
Ngược lại, bản vẽ hoàn thiện thang máy lại tập trung vào các yếu tố thẩm mỹ và chức năng bề mặt. Nó bao gồm thiết kế nội thất cabin thang máy (vật liệu ốp tường, trần, sàn), thiết kế cửa tầng, bảng điều khiển, hệ thống chiếu sáng, và các chi tiết trang trí khác. Mục tiêu của bản vẽ hoàn thiện là tạo ra một không gian vận hành tiện nghi, an toàn và đẹp mắt cho người sử dụng.
Khi Nào Cần Tư Vấn Chuyên Gia Về Bản Vẽ Kết Cấu Thép Thang Máy?
Việc tham vấn ý kiến của các chuyên gia về bản vẽ kết cấu thép thang máy là rất quan trọng, đặc biệt trong các trường hợp dự án có tính phức tạp cao hoặc yêu cầu đặc biệt.
Các trường hợp cần chuyên gia tư vấn bao gồm khi thiết kế cho các tòa nhà cao tầng, công trình có yêu cầu chịu tải trọng đặc biệt, hoặc khi có những thay đổi lớn về thiết kế kiến trúc ảnh hưởng đến kết cấu. Ngoài ra, nếu dự án nằm trong khu vực có điều kiện địa chất phức tạp, hoặc yêu cầu về tiêu chuẩn an toàn cao hơn mức thông thường, việc có sự đồng hành của kỹ sư kết cấu chuyên nghiệp là điều cần thiết.
Lợi ích của việc tham khảo ý kiến kỹ sư kết cấu chuyên nghiệp là họ có kiến thức chuyên sâu và kinh nghiệm thực tế để đánh giá tính khả thi, an toàn và hiệu quả của bản vẽ. Họ có thể phát hiện ra những rủi ro tiềm ẩn, đề xuất các giải pháp tối ưu hóa chi phí và vật liệu, đồng thời đảm bảo bản vẽ tuân thủ mọi quy định pháp lý và tiêu chuẩn kỹ thuật, mang lại sự yên tâm và đảm bảo chất lượng cho công trình.
