Bản vẽ thang máy không phòng máy là tài liệu kỹ thuật thiết yếu, cung cấp cái nhìn chi tiết về cấu trúc, kích thước và cách bố trí các bộ phận của thang máy không yêu cầu khu vực máy kéo riêng biệt. Việc sở hữu bản vẽ chính xác không chỉ đảm bảo quá trình lắp đặt diễn ra suôn sẻ, an toàn mà còn giúp tối ưu hóa không gian sử dụng, đặc biệt phù hợp với các công trình nhà ở, biệt thự hiện đại có diện tích hạn chế. Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo, các loại bản vẽ phổ biến và cách đọc hiểu chúng, giúp bạn có cái nhìn toàn diện nhất.
Trong khuôn khổ bài viết, chúng ta sẽ khám phá bản chất của bản vẽ thang máy không phòng máy, các thành phần cấu tạo nên nó, đồng thời phân loại và mô tả chi tiết các loại bản vẽ thường gặp cho nhu cầu gia đình. Đặc biệt, bài viết sẽ hướng dẫn cách đọc hiểu các thông số kỹ thuật quan trọng và phân biệt với thang máy có phòng máy, từ đó giúp bạn đưa ra lựa chọn phù hợp nhất.
Bản vẽ thang máy không phòng máy là gì và bao gồm những gì?
Bản vẽ thang máy không phòng máy là tập hợp các bản vẽ kỹ thuật chi tiết, mô tả toàn bộ cấu trúc và các thành phần của một hệ thống thang máy không yêu cầu một không gian riêng biệt cho máy kéo. Tài liệu này đóng vai trò là kim chỉ nam không thể thiếu cho kiến trúc sư, kỹ sư, nhà thầu và cả người sử dụng trong suốt quá trình từ thiết kế, thi công đến vận hành, bảo trì.
Tầm quan trọng của bản vẽ kỹ thuật trong việc lắp đặt thang máy không thể phủ nhận. Nó đảm bảo mọi bộ phận được lắp đặt đúng vị trí, đúng kích thước, tuân thủ các tiêu chuẩn an toàn và kỹ thuật. Một bộ bản vẽ đầy đủ và chính xác giúp giảm thiểu sai sót thi công, tránh lãng phí vật liệu và thời gian, đồng thời là cơ sở để kiểm định chất lượng công trình.
Một bộ bản vẽ thang máy không phòng máy hoàn chỉnh thường bao gồm nhiều loại bản vẽ khác nhau, mô tả chi tiết từng khía cạnh của hệ thống. Các thành phần chính thường thấy bao gồm:
Có thể bạn quan tâm: Bản Vẽ Kết Cấu Thép Thang Máy: Hướng Dẫn Chi Tiết Từ A-z
- Bản vẽ hố thang (Pit Drawing): Mô tả chi tiết kích thước, cấu trúc và yêu cầu kỹ thuật của hố pit (phần không gian dưới cùng của giếng thang).
- Bản vẽ giếng thang (Shaft/Well Drawing): Thể hiện kích thước, kết cấu, tường bao quanh và các chi tiết liên quan đến không gian thẳng đứng mà cabin thang máy di chuyển.
- Bản vẽ cửa thang (Door Drawing): Chi tiết về kích thước, kiểu dáng, cơ cấu hoạt động và yêu cầu lắp đặt cho cửa tầng và cửa cabin.
- Bản vẽ bảng điều khiển (Control Panel Drawing): Bao gồm sơ đồ bố trí các nút bấm, màn hình hiển thị, bảng mạch điều khiển và hệ thống dây dẫn.
- Bản vẽ CAD (Computer-Aided Design Drawing): Là các bản vẽ kỹ thuật số, thường ở định dạng DWG hoặc PDF, cung cấp thông tin chi tiết về mọi bộ phận, từ cấu kiện kết cấu đến các chi tiết máy móc, với độ chính xác cao.
Các loại bản vẽ thang máy không phòng máy phổ biến cho gia đình
Đối với các công trình nhà ở, biệt thự, các bản vẽ thang máy không phòng máy thường được phân loại dựa trên mục đích sử dụng và loại thang máy cụ thể để đáp ứng nhu cầu đa dạng của gia chủ. Việc hiểu rõ từng loại bản vẽ sẽ giúp bạn lựa chọn và yêu cầu nhà cung cấp cung cấp tài liệu phù hợp nhất.
Dưới đây là một số loại bản vẽ phổ biến mà bạn có thể gặp:
- Bản vẽ cho thang máy gia đình: Tập trung vào các thông số kỹ thuật, kích thước và bố trí phù hợp với quy mô sử dụng trong gia đình, thường có tải trọng nhỏ hơn so với thang máy thương mại.
- Bản vẽ kỹ thuật hố thang: Đi sâu vào chi tiết cấu tạo, kích thước, độ sâu và vật liệu cần thiết để xây dựng hố pit, đảm bảo an toàn và chức năng hoạt động cho thang máy.
- Bản vẽ bố trí tổng thể: Thể hiện vị trí của thang máy trong tổng thể mặt bằng công trình, bao gồm kích thước giếng thang, vị trí cửa các tầng, và không gian xung quanh.
Khi xem xét các loại bản vẽ này, các thông số kỹ thuật quan trọng cần chú ý bao gồm: tải trọng (ví dụ: 300kg, 450kg), số tầng phục vụ, kích thước hố thang (chiều rộng, chiều sâu), kích thước pit (độ sâu hố pit) và overhead (khoảng không gian phía trên cùng của giếng thang).

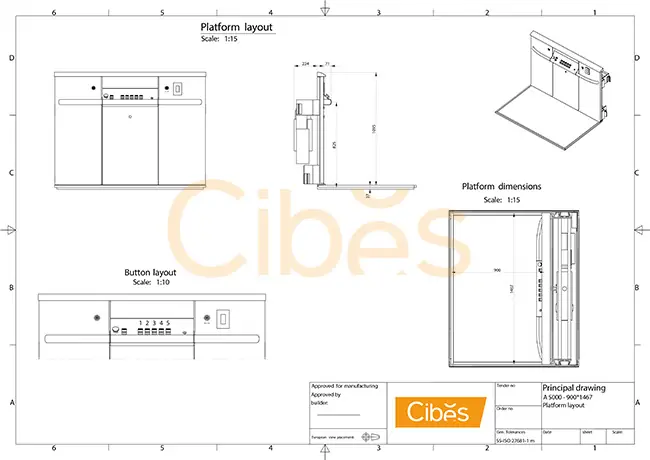

Bản vẽ chi tiết kích thước thang máy không phòng máy (300-400kg)
Đối với các gia đình có nhu cầu sử dụng thang máy với tải trọng phổ biến từ 300kg đến 400kg, bản vẽ chi tiết kích thước sẽ cung cấp thông tin cụ thể về không gian cần thiết.
Kích thước sàn thang (thường gọi là kích thước cabin) sẽ thay đổi tùy theo thiết kế và nhà sản xuất, nhưng đối với thang máy gia đình tải trọng 300-400kg, kích thước thông thủy (diện tích bên trong cabin) thường dao động từ khoảng 1.0m x 1.2m đến 1.2m x 1.4m.
Có thể bạn quan tâm: Bản Vẽ Cad Thang Máy Gia Đình: Hướng Dẫn Chi Tiết & Các Yếu Tố Quan Trọng
Giếng thang (kích thước bao ngoài của không gian di chuyển) cần đảm bảo đủ rộng để chứa cabin cùng các bộ phận dẫn hướng và an toàn. Thông thường, đối với tải trọng này, kích thước giếng thang (thông thủy) có thể dao động từ 1.4m x 1.6m đến 1.6m x 1.8m.
Ngoài ra, bản vẽ sẽ chỉ rõ yêu cầu về độ sâu hố pit (thường từ 1.0m đến 1.5m) và chiều cao overhead (khoảng không gian từ sàn tầng trên cùng đến trần giếng thang, thường từ 2.8m trở lên), đây là các yếu tố quan trọng để đặt máy kéo và các bộ phận kỹ thuật khác.

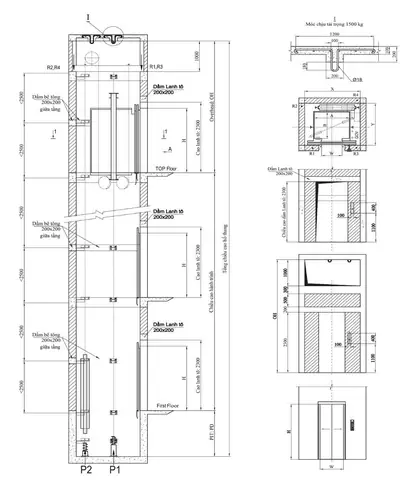

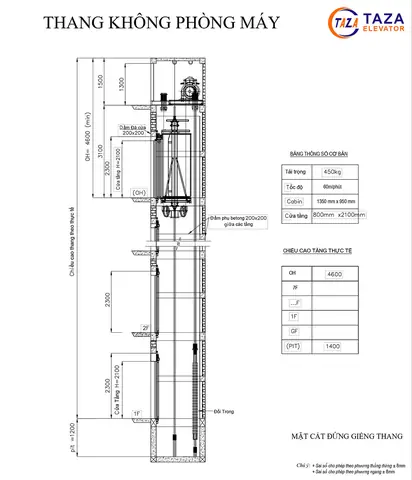

Bản vẽ thiết kế xây dựng hố thang CPM – KPM
Trong thang máy không phòng máy, hai khái niệm quan trọng liên quan đến cấu trúc hố thang là “pit” và “overhead”. Hố thang (pit) là phần không gian đào sâu xuống dưới sàn tầng trệt, nơi đặt ray dẫn hướng, giảm chấn và các bộ phận khác của hệ thống thang máy ở vị trí thấp nhất. Ngược lại, overhead là khoảng không gian phía trên cùng của giếng thang, nơi đặt động cơ kéo, bộ điều khiển và các thiết bị an toàn.
Bản vẽ thiết kế xây dựng hố thang cho thang máy không phòng máy CPM (Compact Machine Room) và KPM (Keyless Machine Room – đôi khi được dùng để chỉ thang máy không phòng máy hoặc không yêu cầu phòng máy truyền thống) sẽ cung cấp các thông số chi tiết về cấu tạo, kích thước và yêu cầu kỹ thuật cho cả hai khu vực này. Cụ thể, bản vẽ sẽ chỉ rõ:
- Kích thước và độ sâu hố pit: Đảm bảo đủ không gian cho các bộ phận kỹ thuật dưới cùng và cho phép nhân viên bảo trì làm việc an toàn.
- Cấu trúc bê tông cốt thép: Yêu cầu về độ dày, loại vật liệu và quy cách bố trí cốt thép để chịu tải trọng và đảm bảo an toàn.
- Hệ thống thoát nước và thông gió (nếu có): Cần thiết để đảm bảo môi trường hoạt động tốt cho các thiết bị.
- Kích thước và yêu cầu về overhead: Ảnh hưởng đến việc lựa chọn loại máy kéo và hệ thống truyền động, đồng thời đảm bảo an toàn khi vận hành và bảo trì.
Cách đọc hiểu bản vẽ thang máy không phòng máy
Có thể bạn quan tâm: Báo Giá Tủ Điều Khiển Thang Máy Chi Tiết & Cập Nhật Mới Nhất
Việc đọc hiểu bản vẽ thang máy không phòng máy là kỹ năng cần thiết để đảm bảo quá trình thi công diễn ra chính xác và an toàn. Bản vẽ kỹ thuật sử dụng các ký hiệu và thông số tiêu chuẩn để truyền tải thông tin một cách súc tích và rõ ràng.
Trước hết, hãy làm quen với các ký hiệu chung trong bản vẽ kỹ thuật xây dựng và cơ khí. Các đường nét khác nhau thường đại diện cho các loại đối tượng khác nhau (ví dụ: đường bao, đường tâm, đường khuất). Các mũi tên chỉ hướng, ký hiệu vật liệu, và các chữ cái hoặc con số đi kèm sẽ giúp bạn xác định kích thước, vị trí và các thông số kỹ thuật khác.
Khi xem xét bản vẽ, hãy đặc biệt chú ý đến các thông số sau:
- Kích thước tổng thể: Chiều rộng, chiều sâu, chiều cao của giếng thang, hố pit và overhead.
- Tọa độ: Vị trí của các bộ phận quan trọng so với một điểm gốc cố định.
- Tải trọng: Khối lượng tối đa mà thang máy có thể vận chuyển.
- Vật liệu: Loại bê tông, thép, hoặc các vật liệu khác được sử dụng cho từng bộ phận.
- Các yêu cầu về an toàn: Vị trí và quy cách lắp đặt các thiết bị an toàn như rail dẫn hướng, giảm chấn, cửa an toàn.
Để đảm bảo tính chính xác và an toàn khi thi công, bạn cần kiểm tra kỹ lưỡng sự đồng nhất giữa các bản vẽ khác nhau trong cùng một bộ hồ sơ. Hãy đối chiếu kích thước, vị trí và các yêu cầu kỹ thuật để tránh mâu thuẫn. Nếu có bất kỳ điểm nào không rõ ràng hoặc có vẻ bất hợp lý, đừng ngần ngại liên hệ với đơn vị thiết kế hoặc nhà cung cấp để được giải đáp.
Phân biệt thang máy có phòng máy và không phòng máy qua bản vẽ
Sự khác biệt cốt lõi giữa thang máy có phòng máy và thang máy không phòng máy thể hiện rõ ràng ngay trên bản vẽ kỹ thuật. Cụ thể, thang máy có phòng máy sẽ có thêm một bản vẽ riêng dành cho khu vực máy kéo, thường nằm phía trên hoặc bên cạnh giếng thang, để chứa động cơ, bộ điều khiển và tủ điện. Ngược lại, bản vẽ thang máy không phòng máy sẽ không có phần này mà tích hợp các thiết bị này vào trong giếng thang hoặc đặt ở các vị trí khác được tối ưu hóa.
Điểm khác biệt này giải thích lý do tại sao thang máy không phòng máy ngày càng được ưa chuộng trong các công trình hiện đại. Chúng giúp giải phóng không gian quý giá, mang lại sự linh hoạt trong thiết kế kiến trúc, đặc biệt phù hợp với những ngôi nhà có diện tích hạn chế hoặc khi chủ nhà muốn tận dụng tối đa diện tích sử dụng.
Có thể bạn quan tâm: Báo Giá Thang Máy Mitsubishi Nexiez-mr: Thông Số, Ưu Điểm & Lợi Ích
Ưu điểm của thang máy không phòng máy
Việc lựa chọn lắp đặt thang máy không phòng máy mang lại nhiều lợi ích đáng kể cho công trình của bạn. Đầu tiên và quan trọng nhất là khả năng tiết kiệm không gian tối ưu. Thay vì dành một diện tích lớn cho phòng máy, các bộ phận kỹ thuật được tích hợp gọn gàng, giúp tăng diện tích sử dụng cho các khu vực chức năng khác của ngôi nhà.
Bên cạnh đó, thang máy không phòng máy thường có hiệu quả năng lượng cao hơn nhờ sử dụng các công nghệ máy kéo tiên tiến, hoạt động êm ái và thân thiện với môi trường. Thiết kế hiện đại này cũng giúp nâng cao giá trị thẩm mỹ cho công trình, mang lại vẻ đẹp sang trọng và tinh tế.
Những khác biệt lớn giữa thang máy có phòng máy và không phòng máy
Để hiểu rõ hơn về sự lựa chọn, chúng ta cần xem xét những khác biệt lớn giữa hai loại thang máy này dựa trên các khía cạnh chính:
- Không gian lắp đặt:
- Có phòng máy: Yêu cầu một không gian riêng biệt (phòng máy) để đặt các thiết bị.
- Không phòng máy: Không cần phòng máy riêng, các thiết bị được tích hợp gọn gàng, thường là trong giếng thang hoặc ở khu vực trục thang máy.
- Cấu tạo máy kéo:
- Có phòng máy: Sử dụng máy kéo truyền thống, thường cồng kềnh và đặt trong phòng máy.
- Không phòng máy: Thường sử dụng máy kéo dạng bánh vít hoặc máy kéo nam châm vĩnh cửu công nghệ mới, nhỏ gọn hơn và có thể đặt trong giếng thang hoặc trên đỉnh giếng thang.
- Hiệu quả năng lượng:
- Có phòng máy: Tùy thuộc vào công nghệ máy kéo, có thể tiêu thụ năng lượng nhiều hơn.
- Không phòng máy: Thường sử dụng công nghệ tiết kiệm năng lượng, tiêu thụ ít điện hơn.
- Chi phí:
- Có phòng máy: Chi phí ban đầu có thể thấp hơn nhưng tốn thêm chi phí xây dựng phòng máy và có thể tốn kém hơn trong vận hành.
- Không phòng máy: Chi phí đầu tư ban đầu có thể cao hơn do công nghệ máy móc hiện đại, nhưng tiết kiệm chi phí xây dựng và có thể tiết kiệm chi phí vận hành về lâu dài.
Lựa chọn bản vẽ phù hợp với nhu cầu
Việc lựa chọn bản vẽ thang máy không phòng máy phù hợp đóng vai trò quan trọng trong việc đảm bảo hệ thống hoạt động hiệu quả và đáp ứng đúng nhu cầu của công trình. Đối với các công trình nhà ở gia đình, biệt thự, việc ưu tiên các bản vẽ cho thang máy có tải trọng nhỏ (300-400kg) và các kích thước cabin, giếng thang phù hợp với không gian sẵn có là điều cần thiết.
Đặc biệt, nếu bạn đang xây dựng hoặc cải tạo nhà, hãy trao đổi kỹ lưỡng với kiến trúc sư và nhà cung cấp thang máy để xác định rõ các yêu cầu về kích thước hố thang, pit và overhead. Bản vẽ cần thể hiện rõ các thông số này để đảm bảo quá trình thi công xây dựng hố thang và lắp đặt thang máy diễn ra đồng bộ và chính xác.
Đơn vị cung cấp bản vẽ thang máy không phòng máy uy tín
Để đảm bảo sở hữu bản vẽ kỹ thuật chính xác, đầy đủ và phù hợp với tiêu chuẩn, việc tìm đến các đơn vị cung cấp bản vẽ thang máy không phòng máy uy tín là điều vô cùng quan trọng. Các công ty chuyên nghiệp trong lĩnh vực thang máy thường có đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn và cung cấp các giải pháp bản vẽ tối ưu cho từng dự án.
Khi lựa chọn nhà cung cấp, hãy tìm hiểu về kinh nghiệm, các dự án đã thực hiện và đánh giá từ khách hàng. Một đơn vị uy tín sẽ cung cấp bản vẽ chi tiết, rõ ràng, tuân thủ các quy chuẩn kỹ thuật hiện hành và có khả năng hỗ trợ kỹ thuật trong suốt quá trình lắp đặt.
