Bản vẽ kết cấu thang máy đóng vai trò là bộ xương của hệ thống thang máy, quyết định sự an toàn, bền vững và hiệu quả vận hành. Đây là tài liệu kỹ thuật không thể thiếu, phác thảo chi tiết mọi khía cạnh liên quan đến cấu trúc, vật liệu và phương pháp thi công, từ hố thang, cabin đến cửa, đảm bảo thang máy hoạt động trơn tru và an toàn trong suốt vòng đời.
Để hiểu rõ hơn về tài liệu quan trọng này, bài viết sẽ đi sâu vào định nghĩa, tầm quan trọng, các loại bản vẽ phổ biến và cách đọc hiểu chúng một cách chi tiết. Đồng thời, chúng tôi cũng sẽ cung cấp những lưu ý cần thiết khi lập và sử dụng bản vẽ kết cấu thang máy, giúp bạn có cái nhìn toàn diện và chuyên sâu nhất.
Bản Vẽ Kết Cấu Thang Máy Là Gì và Tại Sao Quan Trọng?
Bản vẽ kết cấu thang máy là một bộ hồ sơ kỹ thuật chi tiết, mô tả toàn bộ cấu trúc và các yếu tố chịu lực của hệ thống thang máy trong một công trình. Vai trò của nó là không thể phủ nhận, đảm bảo sự an toàn, ổn định và hiệu quả vận hành cho thiết bị, đồng thời là cơ sở pháp lý và kỹ thuật cho quá trình thi công, nghiệm thu và bảo trì sau này.
Một bản vẽ kết cấu thang máy tiêu chuẩn cần thể hiện đầy đủ các thông tin kỹ thuật, bao gồm kích thước, vật liệu, liên kết cấu tạo, các tải trọng dự kiến tác động lên thang máy và các bộ phận liên quan. Nó không chỉ riêng biệt mà còn phải tích hợp hài hòa với kết cấu tổng thể của tòa nhà, đảm bảo sự đồng bộ và an toàn cho toàn bộ công trình.
Định Nghĩa Bản Vẽ Kết Cấu Thang Máy
Bản vẽ kết cấu thang máy là tập hợp các bản vẽ kỹ thuật chi tiết, bao gồm các bản vẽ mặt bằng, mặt cắt, mặt đứng và các chi tiết cấu tạo. Chúng mô tả rõ ràng các thành phần chính của thang máy như hố thang, cabin, ray dẫn hướng, đối trọng, hệ thống cáp, máy kéo, cửa tầng, cửa cabin, cùng với các yếu tố liên quan đến vật liệu xây dựng, kích thước, dung sai, và phương pháp liên kết. Bản vẽ này là ngôn ngữ chung giữa kiến trúc sư, kỹ sư kết cấu, kỹ sư cơ điện và nhà thầu thi công, đảm bảo mọi người đều có cùng một hình dung về cấu trúc thang máy.
Vai Trò Của Bản Vẽ Kết Cấu Thang Máy Trong Công Trình
Có thể bạn quan tâm: Bản Vẽ Khung Thép Thang Máy Gia Đình Chuẩn Kỹ Thuật & Lựa Chọn
Tầm quan trọng của bản vẽ kết cấu thang máy được thể hiện qua nhiều khía cạnh thiết yếu. Đầu tiên và quan trọng nhất là đảm bảo an toàn. Bản vẽ cung cấp các thông số kỹ thuật chính xác về tải trọng, khả năng chịu lực của các cấu kiện, từ đó giúp tính toán và thiết kế hệ thống thang máy có khả năng chịu tải an toàn, phòng tránh các sự cố tai nạn có thể xảy ra trong quá trình vận hành.
Thứ hai, bản vẽ đảm bảo tính khả thi về kỹ thuật. Nó là cơ sở để kỹ sư thi công triển khai lắp đặt một cách chính xác, đồng bộ với các hệ thống khác của tòa nhà. Sự sai lệch trong bản vẽ có thể dẫn đến khó khăn trong quá trình lắp đặt, ảnh hưởng đến hiệu suất hoạt động và tuổi thọ của thang máy.
Cuối cùng, bản vẽ còn góp phần đảm bảo thẩm mỹ khi bố trí thang máy hợp lý, hài hòa với không gian kiến trúc tổng thể của công trình. Mối liên kết giữa bản vẽ thang máy và kết cấu tổng thể của công trình là vô cùng chặt chẽ; bản vẽ thang máy phải tuân thủ các quy định về kết cấu chung của tòa nhà, đồng thời cung cấp các thông số cần thiết để kiến trúc sư và kỹ sư kết cấu điều chỉnh thiết kế tổng thể, đảm bảo sự tương thích và an toàn.
Các Loại Bản Vẽ Kết Cấu Thang Máy Phổ Biến
Để có cái nhìn toàn diện về cấu trúc thang máy, việc hiểu rõ các loại bản vẽ kết cấu phổ biến là điều cần thiết. Mỗi loại bản vẽ tập trung vào một khía cạnh cụ thể, cung cấp thông tin chi tiết để đảm bảo quá trình thiết kế, thi công và vận hành diễn ra thuận lợi và chính xác.
Bản Vẽ Kết Cấu Hố Thang Máy
Hố thang máy là không gian quan trọng nhất, nơi đặt các bộ phận chính như máy kéo, hệ thống ray dẫn hướng, và là trục di chuyển của cabin và đối trọng. Bản vẽ kết cấu hố thang máy cung cấp thông tin chi tiết về cấu trúc, kích thước và các yêu cầu kỹ thuật của khu vực này.
Có thể bạn quan tâm: Bản Vẽ Chi Tiết Thang Máy: Hướng Dẫn Đọc & Các Yếu Tố Quan Trọng Cần Biết

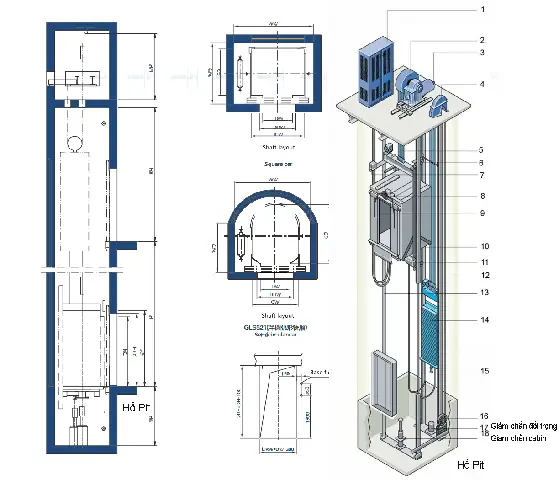

Chi tiết mặt bằng và mặt cắt của hố thang, bao gồm độ dày thành hố, kích thước cụ thể theo từng vị trí là những thông số quan trọng. Bản vẽ kết cấu hố pit đặc biệt quan trọng, thể hiện chi tiết mặt bằng hố pit (phần dưới cùng của hố thang), nơi đặt các thiết bị an toàn như bộ giảm chấn, và mặt cắt đứng của hai vách hông cũng như mặt cắt trước sau của hố thang. Điều này giúp đảm bảo nền móng và kết cấu xung quanh hố thang đủ khả năng chịu lực và ổn định.
Bản Vẽ Cabin Thang Máy
Cabin thang máy là không gian mà hành khách tương tác trực tiếp. Bản vẽ cabin thang máy mô tả chi tiết cấu tạo, kích thước, vật liệu sử dụng, hệ thống chiếu sáng, thông gió, cũng như các thiết bị điều khiển bên trong cabin. Kích thước cabin cần được thiết kế phù hợp với tải trọng, số lượng người sử dụng dự kiến và các yêu cầu về không gian kiến trúc.

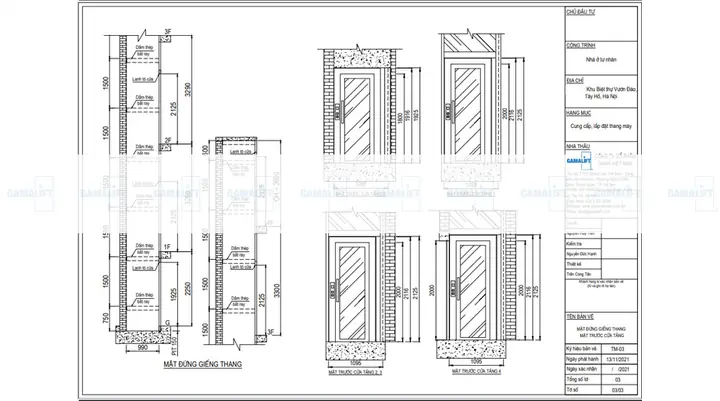

Bản Vẽ Cửa Thang Máy (Cửa Tầng & Cửa Cabin)
Cửa thang máy, bao gồm cửa tầng (cửa tại mỗi tầng) và cửa cabin (cửa di chuyển cùng cabin), là yếu tố quan trọng đảm bảo an toàn và tiện lợi cho người sử dụng. Bản vẽ chi tiết thiết kế, kích thước, cơ chế hoạt động (tự động, bán tự động), vật liệu, cũng như các yêu cầu về an toàn như cảm biến chống kẹt. Việc thiết kế cửa thang máy cần tuân thủ các tiêu chuẩn về khoảng cách, lực đóng mở và độ bền để đảm bảo an toàn tuyệt đối cho hành khách.
Bản Vẽ Kỹ Thuật Chi Tiết (Bản Vẽ CAD)
Bản vẽ kỹ thuật chi tiết, thường được thể hiện dưới dạng bản vẽ CAD (Computer-Aided Design), là công cụ không thể thiếu trong các dự án xây dựng hiện đại. Loại bản vẽ này cung cấp các mô hình 2D và 3D cực kỳ chính xác, với đầy đủ thông số kỹ thuật, dung sai, dung sai lắp ghép và các chi tiết thi công phức tạp. Bản vẽ CAD có tính ứng dụng cao trong các công trình lớn như chung cư, tòa nhà cao tầng, trung tâm thương mại, nơi yêu cầu độ chính xác cao và khả năng phối hợp giữa nhiều bộ phận kỹ thuật khác nhau.
Có thể bạn quan tâm: Báo Giá Thang Máy Tải Khách Chi Tiết Mới Nhất 2024
Hướng Dẫn Đọc Hiểu Bản Vẽ Kết Cấu Thang Máy Cơ Bản
Việc hiểu rõ bản vẽ kết cấu thang máy là kỹ năng cần thiết cho các kỹ sư, kỹ thuật viên, hoặc bất kỳ ai tham gia vào quá trình thiết kế, thi công, lắp đặt và bảo trì thang máy. Nắm vững các ký hiệu, cách đọc mặt cắt và các thông số kỹ thuật sẽ giúp bạn dễ dàng giải mã và áp dụng thông tin trên bản vẽ một cách hiệu quả.
Các Ký Hiệu Thông Dụng Trong Bản Vẽ Thang Máy
Trong bản vẽ kỹ thuật thang máy, các ký hiệu được sử dụng để biểu thị các bộ phận, vật liệu, hoặc quy cách thi công một cách ngắn gọn và chuẩn hóa. Ví dụ, các đường nét liền đậm thường chỉ các cạnh nhìn thấy, đường nét đứt biểu thị các cạnh khuất. Các ký hiệu hình học sẽ biểu thị các loại thép, bê tông, hoặc các bộ phận cơ khí. Một số ký hiệu phổ biến khác bao gồm ký hiệu về vật liệu (ví dụ: G cho Gạch, B cho Bê tông), ký hiệu về kích thước (chiều dài, chiều rộng, chiều cao), và ký hiệu về phương pháp thi công. Việc hiểu rõ ý nghĩa của các ký hiệu này là bước đầu tiên để giải mã bản vẽ.
Đọc Hiểu Các Mặt Cắt Dọc và Mặt Cắt Ngang

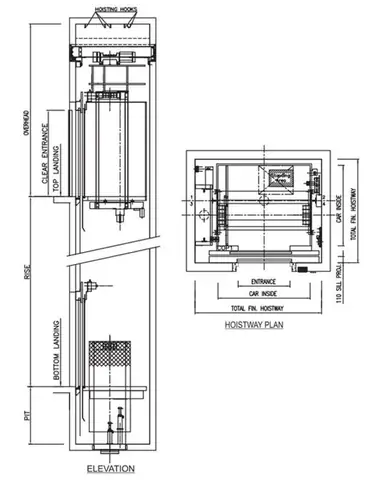

Các mặt cắt là phương pháp biểu diễn không gian quan trọng trong bản vẽ kỹ thuật. Bản vẽ mặt cắt dọc cung cấp một cái nhìn toàn diện về cấu trúc thang máy theo chiều thẳng đứng, bao gồm toàn bộ diện tích và kết cấu của giếng thang, vị trí đặt máy kéo, ray dẫn hướng, cáp tải, đối trọng và các bộ phận khác. Nó giúp hình dung rõ ràng chiều cao của thang, khoảng cách giữa các tầng và các yếu tố liên quan đến chiều sâu của hố pit.

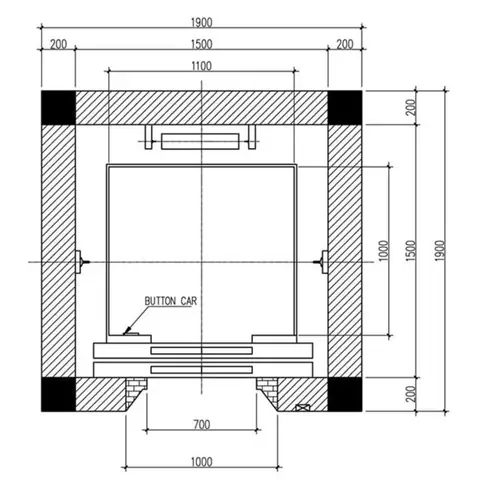

Trong khi đó, bản vẽ mặt cắt ngang cung cấp thông tin về cấu trúc thang máy theo chiều ngang tại một hoặc nhiều điểm cụ thể. Bản vẽ này thể hiện kích thước thực tế của giếng thang, kích thước của cabin, vị trí ray dẫn hướng, khoảng cách từ thành hố thang đến cabin, và các chi tiết lắp đặt ray. Hiểu rõ cả hai loại mặt cắt này giúp người đọc có cái nhìn ba chiều về cấu trúc thang máy và các mối liên hệ giữa các bộ phận.
Có thể bạn quan tâm: Báo Giá Thang Máy Trục Vít Gia Đình: Chi Phí Lắp Đặt & Yếu Tố Ảnh Hưởng 2025
Hiểu Các Thông Số Kỹ Thuật Quan Trọng
Các thông số kỹ thuật là trái tim của bản vẽ kết cấu thang máy, cung cấp các giá trị định lượng để đảm bảo sự chính xác trong thiết kế và thi công. Một số thông số quan trọng cần chú ý bao gồm:
- Độ sâu hố pit (Pit depth): Khoảng cách từ mặt sàn tầng trệt đến đáy hố thang, là nơi lắp đặt bộ giảm chấn và các thiết bị an toàn khác.
- Chiều cao tầng (Floor height): Khoảng cách từ sàn tầng này đến sàn tầng kế tiếp, ảnh hưởng đến không gian hoạt động của thang máy.
- Chiều cao cửa (Door height): Chiều cao thông thủy của cửa thang máy, cần đảm bảo đủ cho người sử dụng và hàng hóa.
- Kích thước cabin (Cabin dimensions): Chiều rộng, chiều sâu và chiều cao của không gian bên trong cabin, quyết định sức chứa và sự thoải mái.
- Tải trọng (Load capacity): Khả năng chịu tải tối đa của thang máy, tính bằng kilôgam hoặc số người.
- Tốc độ (Speed): Tốc độ di chuyển tối đa của thang máy, thường tính bằng mét trên giây.
Việc hiểu rõ ý nghĩa và cách đọc các thông số này sẽ giúp bạn đánh giá đúng khả năng và đặc điểm kỹ thuật của hệ thống thang máy.
Lưu Ý Khi Lập và Sử Dụng Bản Vẽ Kết Cấu Thang Máy
Việc lập và sử dụng bản vẽ kết cấu thang máy cần tuân thủ những nguyên tắc và lưu ý nhất định để đảm bảo chất lượng, an toàn và hiệu quả. Cân nhắc kỹ lưỡng các yếu tố thiết kế, tuân thủ các quy chuẩn hiện hành và hiểu rõ nhu cầu sử dụng sẽ giúp tối ưu hóa quá trình này.
Các Yếu Tố Cần Tối Ưu Trong Thiết Kế
Để bản vẽ kết cấu thang máy đạt hiệu quả tối ưu, cần chú trọng đến sự tính toán chuẩn xác về kết cấu chịu lực, đảm bảo vận hành an toàn và bền bỉ. Việc lựa chọn vật liệu phù hợp, có khả năng chịu tải và chống ăn mòn tốt là yếu tố quan trọng. Bên cạnh đó, sự tiện lợi trong quá trình vận hành và bảo trì cũng cần được xem xét. Quan trọng hơn cả, bản vẽ kết cấu thang máy phải có sự kết hợp chặt chẽ và hài hòa với kết cấu tổng thể của công trình. Điều này đòi hỏi sự phối hợp nhịp nhàng giữa đội ngũ thiết kế thang máy và kiến trúc sư, kỹ sư kết cấu để đảm bảo mọi yếu tố đều tương thích và hỗ trợ lẫn nhau.
Quy Chuẩn và Tiêu Chuẩn Áp Dụng
Việc tuân thủ các quy chuẩn và tiêu chuẩn quốc gia cũng như quốc tế là bắt buộc khi thiết kế và lắp đặt thang máy. Tại Việt Nam, các tiêu chuẩn như TCVN 6396 (ISO 22201) về thang máy và các yêu cầu an toàn liên quan là những tài liệu tham khảo quan trọng. Các tiêu chuẩn quốc tế như EN 81 (Châu Âu) cũng thường được áp dụng rộng rãi. Những tiêu chuẩn này quy định chi tiết về an toàn, kết cấu, vật liệu, kích thước, và các yêu cầu kỹ thuật khác, đảm bảo thang máy hoạt động an toàn và đáp ứng các yêu cầu pháp lý.
Khi Nào Cần Bản Vẽ Thang Máy Gia Đình và Bản Vẽ Thang Máy Tòa Nhà
Mục đích sử dụng và yêu cầu kỹ thuật cho thang máy gia đình và thang máy tòa nhà có sự khác biệt rõ rệt. Bản vẽ thang máy gia đình thường tập trung vào các mẫu thang máy nhỏ gọn, có tải trọng thấp, phù hợp với không gian hạn chế trong nhà riêng hoặc biệt thự. Yêu cầu về thẩm mỹ và sự tiện nghi thường được ưu tiên.
Ngược lại, bản vẽ thang máy tòa nhà, đặc biệt là chung cư hay trung tâm thương mại, yêu cầu tải trọng lớn, tốc độ cao, và khả năng vận hành liên tục. Bản vẽ cần thể hiện rõ hệ thống điều khiển phức tạp, khả năng chịu tải trọng động, và sự tích hợp với hệ thống quản lý tòa nhà. Do đó, yêu cầu về độ chi tiết, tính toán kết cấu và tuân thủ tiêu chuẩn an toàn sẽ khắt khe hơn nhiều.
Tìm Kiếm và Tải Bản Vẽ Mẫu
Việc tìm kiếm và tải bản vẽ mẫu có thể cung cấp những ý tưởng hữu ích và là điểm khởi đầu cho việc thiết kế. Người dùng có thể tìm kiếm các bản vẽ mẫu thang máy trên các nền tảng chuyên ngành về kỹ thuật, các trang web của nhà sản xuất thang máy, hoặc các diễn đàn dành cho kỹ sư xây dựng. Đặc biệt, đối với các khu chung cư và tòa nhà cao tầng, việc tìm kiếm các nguồn cung cấp bản vẽ CAD thang máy chuyên nghiệp là rất quan trọng. Các công ty thiết kế kiến trúc, nhà cung cấp giải pháp thang máy uy tín thường có sẵn các mẫu bản vẽ hoặc dịch vụ tư vấn thiết kế bản vẽ phù hợp với từng dự án cụ thể.
