Việc sở hữu bản vẽ thi công thang máy chi tiết là yếu tố then chốt để đảm bảo quá trình lắp đặt diễn ra an toàn, hiệu quả và tuân thủ đúng các tiêu chuẩn kỹ thuật. Bản vẽ không chỉ là kim chỉ nam cho nhà thầu mà còn là cơ sở pháp lý quan trọng, giúp phòng tránh sai sót, lãng phí và đảm bảo chất lượng công trình về lâu dài.
Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về bản vẽ thi công thang máy, từ định nghĩa, tầm quan trọng, các loại bản vẽ phổ biến, đến cách đọc hiểu chi tiết và những yêu cầu tiêu chuẩn cần lưu ý. Chúng ta sẽ cùng nhau khám phá vai trò không thể thiếu của bản vẽ trong mọi khâu, từ lên kế hoạch, thực hiện cho đến nghiệm thu công trình thang máy.
Bản Vẽ Thi Công Thang Máy Là Gì và Tầm Quan Trọng Ra Sao?
Bản vẽ thi công thang máy là tập hợp các bản vẽ kỹ thuật chi tiết, mô tả đầy đủ các thông số, kích thước, vật liệu, cấu tạo và vị trí lắp đặt của thang máy cùng các bộ phận liên quan trong một công trình xây dựng. Nó bao gồm các thành phần cơ bản như kích thước hố thang, vị trí ray dẫn hướng, đối trọng, phòng máy (nếu có), hệ thống cửa, và các kết nối điện, cơ khí.
Tầm quan trọng của bản vẽ thi công thang máy là vô cùng lớn, đóng vai trò quyết định đến sự an toàn, hiệu quả và tiết kiệm chi phí. Một bộ bản vẽ đầy đủ và chính xác giúp: đảm bảo thang máy hoạt động trơn tru, an toàn cho người sử dụng; tối ưu hóa không gian lắp đặt và sử dụng; giảm thiểu sai sót, thi công lại, từ đó tiết kiệm vật liệu và thời gian; và là cơ sở để nghiệm thu, kiểm định chất lượng công trình.
Trong hồ sơ thi công thang máy, các loại bản vẽ thường gặp bao gồm: bản vẽ thiết kế hố thang, bản vẽ hố pit, bản vẽ móng (nếu có), bản vẽ kết cấu, bản vẽ mặt bằng, mặt đứng và mặt cắt. Mỗi loại bản vẽ này mang một chức năng riêng, góp phần tạo nên bức tranh tổng thể về thang máy trong công trình.
Hiểu Rõ Các Loại Bản Vẽ Thang Máy Chính
Để thi công thang máy đạt chuẩn, việc nắm vững các loại bản vẽ chính là điều cần thiết. Mỗi bản vẽ cung cấp thông tin chuyên biệt, giúp các bộ phận liên quan phối hợp nhịp nhàng.
Bản vẽ thiết kế hố thang máy là tài liệu quan trọng nhất, thể hiện rõ ràng kích thước lòng hố (chiều rộng, chiều sâu), kích thước tổng thể (bao gồm cả tường), vật liệu xây dựng dự kiến (bê tông, gạch), cũng như các yêu cầu kỹ thuật về độ thẳng đứng, độ vuông góc của tường hố thang. Bản vẽ này đảm bảo hố thang có đủ không gian hoạt động an toàn cho cabin và đối trọng.
Bản vẽ hố pit thang máy tập trung vào phần móng và hầm phía dưới hố thang. Nó quy định độ sâu cần thiết của hố pit, cấu tạo của sàn hố pit, hệ thống thoát nước (nếu cần), và đặc biệt là các yêu cầu chống thấm nghiêm ngặt để ngăn ngừa sự xâm nhập của nước ngầm, bảo vệ tuổi thọ của các bộ phận thang máy và đảm bảo an toàn vận hành.
Bản vẽ móng thang máy (nếu có) thường áp dụng cho các công trình có tải trọng lớn hoặc yêu cầu kết cấu đặc biệt. Bản vẽ này chi tiết cấu trúc nền móng, loại vật liệu móng, kích thước, chiều sâu và cách thi công để đảm bảo khả năng chịu lực của toàn bộ hệ thống thang máy, đặc biệt là các trụ đỡ hoặc khung kết cấu.

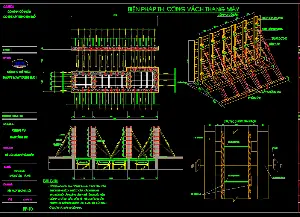

Bản vẽ kết cấu thang máy đi sâu vào chi tiết các bộ phận chịu lực chính của thang máy, bao gồm khung hố thang, ray dẫn hướng, hệ thống treo đối trọng, các điểm neo giữ. Bản vẽ này cung cấp thông tin về vật liệu, kích thước tiết diện, cường độ chịu lực và các mối nối, đảm bảo toàn bộ hệ thống có thể chịu được tải trọng vận hành và các tác động động lực trong quá trình sử dụng.
Có thể bạn quan tâm: Bản Vẽ Kỹ Thuật Thang Máy: Hướng Dẫn Chi Tiết & Cách Đọc Cho Mọi Công Trình
Cuối cùng, bản vẽ mặt bằng, mặt đứng và mặt cắt là những bản vẽ tổng quan, giúp hình dung rõ vị trí của thang máy trong tổng thể mặt bằng công trình, cách bố trí các phòng (phòng máy, phòng điều khiển), cũng như cách thức thang máy kết nối với các tầng. Bản vẽ mặt đứng thể hiện chiều cao, các điểm dừng, trong khi bản vẽ mặt cắt cho thấy cấu trúc theo chiều dọc, giúp dễ dàng hình dung không gian lắp đặt và quy trình thi công.
Vai Trò Của Bản Vẽ Trong Quy Trình Thi Công
Bản vẽ thi công thang máy không chỉ là một tập tài liệu kỹ thuật mà còn là trái tim của quy trình thi công, đảm bảo sự thành công và an toàn cho mỗi dự án.
Đầu tiên, bản vẽ đóng vai trò then chốt trong việc đảm bảo tuân thủ tiêu chuẩn kỹ thuật và an toàn. Các tiêu chuẩn quốc gia và quốc tế về thang máy đều được tích hợp vào bản vẽ, từ kích thước, tải trọng, tốc độ đến các yêu cầu về an toàn phòng cháy, thoát hiểm. Việc tuân thủ bản vẽ giúp tránh các rủi ro tiềm ẩn, bảo vệ tính mạng và tài sản của người sử dụng.
Bản vẽ cũng là công cụ hữu hiệu để hướng dẫn thi công chính xác, tránh sai sót, lãng phí vật liệu. Các kỹ sư và công nhân chỉ cần dựa vào các thông số trên bản vẽ để triển khai công việc, từ đó giảm thiểu tối đa sai sót do hiểu nhầm hoặc thiếu thông tin. Điều này không chỉ giúp tiết kiệm chi phí vật liệu mà còn rút ngắn thời gian thi công, nâng cao hiệu quả làm việc.
Hơn nữa, bản vẽ thi công thang máy là cơ sở để kiểm tra, nghiệm thu công trình. Khi công trình hoàn thành, các kỹ sư giám sát sẽ dựa vào bản vẽ để đối chiếu, kiểm tra từng hạng mục, đảm bảo mọi thứ đều được thực hiện đúng theo thiết kế. Quá trình nghiệm thu sẽ diễn ra suôn sẻ và minh bạch hơn khi có bản vẽ làm căn cứ.
Cuối cùng, bản vẽ hỗ trợ liên thông giữa các bộ phận thiết kế, thi công và lắp đặt. Nó tạo ra một ngôn ngữ chung, giúp các bên liên quan dễ dàng trao đổi, phối hợp công việc. Từ kiến trúc sư, kỹ sư kết cấu, nhà thầu xây dựng đến đơn vị lắp đặt thang máy, tất cả đều có thể dựa vào bản vẽ để hiểu rõ vai trò và yêu cầu của mình trong dự án.
Cách Đọc Hiểu Bản Vẽ Thi Công Thang Máy Cơ Bản
Việc đọc hiểu bản vẽ thi công thang máy đòi hỏi sự tập trung và hiểu biết về các ký hiệu, thông số kỹ thuật. Đây là kỹ năng thiết yếu cho bất kỳ ai tham gia vào quá trình giám sát, thi công hoặc lắp đặt thang máy.
Để đọc hiểu bản vẽ một cách hiệu quả, trước hết, bạn cần làm quen với các ký hiệu, thông số kỹ thuật thường gặp. Các ký hiệu trên bản vẽ có thể bao gồm ký hiệu về vật liệu (bê tông, thép), các loại đường nét (đường thấy, đường khuất, đường tâm), và các ký hiệu chuyên dụng cho thiết bị thang máy. Bên cạnh đó, các thông số kỹ thuật như kích thước (mét, milimet), góc độ, dung sai cho phép, và các đơn vị đo lường khác cần được nắm rõ.
Sau khi làm quen với các ký hiệu, bạn cần học phương pháp đọc và phân tích các loại bản vẽ khác nhau. Bắt đầu với bản vẽ mặt bằng để xác định vị trí tổng thể, sau đó chuyển sang bản vẽ mặt cắt để hiểu cấu trúc chiều dọc và các mối liên hệ giữa các tầng. Bản vẽ chi tiết từng bộ phận sẽ giúp bạn hiểu rõ hơn về cách lắp ráp và kết nối.
Quan trọng nhất, bạn cần lưu ý các điểm để tránh nhầm lẫn hoặc hiểu sai thông tin trên bản vẽ. Luôn kiểm tra đơn vị đo lường được sử dụng, đối chiếu thông tin giữa các bản vẽ khác nhau (ví dụ: kích thước hố thang trên bản vẽ kiến trúc và bản vẽ kỹ thuật thang máy), và nếu có bất kỳ điều gì không rõ ràng, đừng ngần ngại đặt câu hỏi cho người thiết kế hoặc kỹ sư phụ trách.
Có thể bạn quan tâm: Bản Vẽ Cấu Tạo Thang Máy: Hướng Dẫn Chi Tiết Từ Chuyên Gia
Giải Mã Các Thông Số Kỹ Thuật Quan Trọng
Việc giải mã các thông số kỹ thuật trên bản vẽ là bước quan trọng để hiểu rõ yêu cầu thi công. Nắm bắt các thông số này giúp đảm bảo thang máy được lắp đặt đúng với thiết kế.
Khi đọc hiểu kích thước, bạn cần chú ý đến chiều rộng, chiều sâu của hố thang, cũng như chiều cao từ sàn hố pit lên đến sàn tầng trên cùng và khoảng không phía trên cùng của hố thang (độ cao OH – Overhead). Các thông số này xác định không gian hoạt động của cabin, đảm bảo sự thoải mái và an toàn khi di chuyển.
Các thông số về tải trọng, tốc độ, hành trình là yếu tố quyết định hiệu suất và khả năng phục vụ của thang máy. Tải trọng (ví dụ: 320kg, 450kg, 630kg) cho biết khối lượng tối đa cabin có thể chuyên chở. Tốc độ (ví dụ: 0.7 m/s, 1.0 m/s) ảnh hưởng đến thời gian di chuyển giữa các tầng. Hành trình là tổng chiều cao mà thang máy có thể di chuyển, xác định số tầng phục vụ.
Các chi tiết về ray dẫn hướng, đối trọng, hệ thống cáp cũng cần được đọc hiểu kỹ lưỡng. Ray dẫn hướng là “xương sống” của thang máy, giữ cho cabin và đối trọng di chuyển thẳng đứng, chính xác. Bản vẽ sẽ chỉ rõ loại ray, kích thước, cách lắp đặt và dung sai cho phép. Hệ thống đối trọng giúp cân bằng tải trọng cabin, giảm tải cho động cơ. Bản vẽ thể hiện trọng lượng đối trọng, kích thước và vị trí lắp đặt. Cáp thang máy (cáp kéo, cáp an toàn) cũng cần được chú ý về số lượng, đường kính, vật liệu và cách kết nối.
Các Bước Đọc Bản Vẽ Hiệu Quả
Để việc đọc hiểu bản vẽ thi công thang máy trở nên hiệu quả, bạn có thể áp dụng một quy trình từng bước khoa học.
Trước hết, hãy xác định loại bản vẽ và mục đích sử dụng. Bạn đang xem bản vẽ mặt bằng để xác định vị trí, hay bản vẽ chi tiết cấu kiện để hiểu cách lắp ráp? Việc xác định rõ mục đích sẽ giúp bạn tập trung vào những thông tin cần thiết.
Tiếp theo, đối chiếu thông tin trên các bản vẽ khác nhau. Ví dụ, bạn có thể đối chiếu kích thước hố thang trên bản vẽ kiến trúc với bản vẽ kỹ thuật thang máy để đảm bảo sự tương thích. Việc này giúp phát hiện sớm những mâu thuẫn hoặc sai sót có thể xảy ra.
Cuối cùng, liên hệ với thực tế công trình để có cái nhìn trực quan. Khi đã hiểu các thông số trên giấy, hãy cố gắng hình dung chúng trong không gian xây dựng thực tế. Điều này giúp bạn nhận ra những điểm bất hợp lý (nếu có) và đưa ra phản hồi kịp thời. Chẳng hạn, khi xem bản vẽ về khoảng cách cửa thang máy, bạn cần hình dung xem nó có phù hợp với lối đi thực tế trong tòa nhà hay không.
Các Yêu Cầu Tiêu Chuẩn Cần Lưu Ý Khi Thi Công Thang Máy Theo Bản Vẽ
Có thể bạn quan tâm: Báo Giá Ốp Inox Thang Máy Chi Tiết & Tư Vấn Lựa Chọn Mẫu Đẹp
Việc thi công thang máy theo bản vẽ không chỉ đơn thuần là làm theo chỉ dẫn, mà còn đòi hỏi sự tuân thủ nghiêm ngặt các yêu cầu tiêu chuẩn về an toàn và kỹ thuật.
Các tiêu chuẩn an toàn và kỹ thuật áp dụng trong thi công là kim chỉ nam không thể bỏ qua. Những tiêu chuẩn này bao gồm quy định về khả năng chịu lực của kết cấu, yêu cầu về hệ thống điện, hệ thống an toàn (phanh khẩn cấp, báo động), khả năng phòng cháy chữa cháy, và các quy định về môi trường hoạt động của thang máy. Việc tuân thủ các tiêu chuẩn này đảm bảo an toàn tối đa cho người sử dụng và vận hành.
Yêu cầu về vật liệu xây dựng hố thang, phòng máy (nếu có) cũng đóng vai trò quan trọng. Bản vẽ sẽ quy định loại vật liệu (bê tông mác bao nhiêu, gạch loại nào), độ dày tường, và các yêu cầu về hoàn thiện bề mặt. Việc sử dụng đúng loại vật liệu, đảm bảo chất lượng sẽ ảnh hưởng trực tiếp đến độ bền, khả năng chịu lực và tính thẩm mỹ của công trình.
Đặc biệt, khoảng cách an toàn và các giới hạn về dung sai cần được tuân thủ chặt chẽ. Các khoảng cách an toàn giữa cabin và tường hố, giữa đối trọng và ray, giữa các bộ phận chuyển động là bắt buộc để tránh va chạm gây hư hỏng hoặc tai nạn. Giới hạn dung sai cho phép trong quá trình xây dựng hố thang (sai số về độ thẳng đứng, độ vuông góc) cũng rất quan trọng để đảm bảo thang máy hoạt động êm ái và chính xác.
Tiêu Chuẩn Về Kích Thước Và Dung Sai
Việc tuân thủ các tiêu chuẩn về kích thước và dung sai là yếu tố cốt lõi để thang máy hoạt động hiệu quả và an toàn.
Các kích thước tiêu chuẩn cho thang máy gia đình, thang máy tải khách được quy định rõ trong bản vẽ, dựa trên loại thang và mục đích sử dụng. Ví dụ, thang máy gia đình thường có kích thước hố thang nhỏ hơn, phù hợp với không gian hạn chế, trong khi thang máy tải khách công cộng yêu cầu kích thước lớn hơn để đáp ứng lưu lượng di chuyển cao và tải trọng lớn. Bản vẽ sẽ chỉ rõ chiều rộng và chiều sâu lòng hố, kích thước cửa thang, chiều cao tầng, khoảng không phía trên (OH) và khoảng không phía dưới (Pit).
Trong quá trình xây dựng, việc kiểm soát giới hạn dung sai cho phép trong quá trình xây dựng hố thang là cực kỳ quan trọng. Sai số quá lớn về độ thẳng đứng của tường hố, độ vuông góc, hoặc sai lệch về vị trí lắp đặt ray có thể dẫn đến rung lắc, tiếng ồn, mài mòn nhanh các bộ phận và ảnh hưởng nghiêm trọng đến độ an toàn của thang máy. Bản vẽ sẽ chỉ rõ các giá trị dung sai tối đa cho phép (ví dụ: sai số độ thẳng đứng là X mm trên 1 mét chiều cao).
Yêu Cầu Về Vật Liệu Và Môi Trường Thi Công
Việc lựa chọn vật liệu phù hợp và đảm bảo môi trường thi công lý tưởng là hai yếu tố song hành, tác động trực tiếp đến chất lượng và tuổi thọ của thang máy.
Các loại vật liệu phù hợp cho hố thang thường là bê tông cốt thép hoặc gạch đặc, tùy thuộc vào yêu cầu kết cấu và tải trọng công trình. Bản vẽ sẽ quy định rõ loại vật liệu, mác bê tông hoặc cấp độ chịu lực của gạch. Các yêu cầu về độ bền, khả năng chịu lực và chống cháy của vật liệu là bắt buộc, đảm bảo hố thang đủ vững chắc để chịu tải, đồng thời đáp ứng các tiêu chuẩn an toàn phòng cháy.
Bên cạnh đó, môi trường thi công ảnh hưởng đến chất lượng bản vẽ và quá trình triển khai. Một môi trường thi công sạch sẽ, khô ráo, đủ ánh sáng giúp công nhân dễ dàng đọc bản vẽ và thực hiện công việc chính xác. Điều kiện thời tiết khắc nghiệt, bụi bẩn, ẩm ướt có thể gây khó khăn, ảnh hưởng đến chất lượng vật liệu và độ chính xác của các phép đo. Do đó, việc đảm bảo điều kiện thi công tốt là cần thiết để bản vẽ phát huy tối đa giá trị của nó.
Có thể bạn quan tâm: Báo Giá Thang Máy Bệnh Viện 2024: Cập Nhật Mới Nhất & Tiêu Chí Lựa Chọn
Các Loại Bản Vẽ Thang Máy Đặc Thù Và Lưu Ý Khi Triển Khai
Bên cạnh các bản vẽ thi công tiêu chuẩn, có những loại bản vẽ chuyên biệt dành cho từng loại thang máy cụ thể, đòi hỏi sự chú ý đặc biệt khi triển khai.
Đối với bản vẽ thang máy gia đình, đặc điểm nổi bật là tập trung vào việc tối ưu hóa không gian sử dụng. Bản vẽ sẽ thể hiện kích thước hố thang nhỏ gọn, thiết kế cabin phù hợp với số lượng người sử dụng ít, và thường có các tùy chọn về vật liệu, hoàn thiện mang tính thẩm mỹ cao, phù hợp với không gian nội thất của ngôi nhà. Các mẫu bản vẽ phổ biến cho thang máy gia đình có thể là thang máy trục vít, thang máy thủy lực hoặc thang máy cáp kéo mini, mỗi loại có yêu cầu bản vẽ riêng.
Bản vẽ thang máy kính lại nhấn mạnh vào yếu tố thẩm mỹ và cấu trúc đặc biệt. Cấu tạo của thang máy kính thường bao gồm cabin và hố thang được làm bằng kính cường lực, đòi hỏi kết cấu khung thép hoặc các trụ đỡ phải đảm bảo tính thẩm mỹ và chịu lực vững chắc. Yêu cầu kỹ thuật của bản vẽ thang máy kính bao gồm việc tính toán kỹ lưỡng tải trọng tác động lên kính, hệ thống chiếu sáng, thông gió, và các phương án lắp đặt ray dẫn hướng sao cho hài hòa với thiết kế tổng thể mà vẫn đảm bảo an toàn tuyệt đối.
Đối với bản vẽ thang máy tải khách/công nghiệp, yêu cầu kỹ thuật được nâng lên một tầm cao mới do quy mô và tần suất sử dụng lớn. Bản vẽ sẽ chi tiết về tải trọng cực lớn, tốc độ cao, hệ thống điều khiển tiên tiến, các tính năng an toàn vượt trội như hệ thống cứu hộ tự động, hệ thống giám sát từ xa. Các yếu tố về vật liệu chịu lực cao, hệ thống chống cháy, và khả năng hoạt động liên tục trong điều kiện khắc nghiệt là những điểm cần đặc biệt lưu tâm trong bản vẽ loại này.
Cuối cùng, bản vẽ CAD thang máy là định dạng file kỹ thuật số phổ biến trong ngành. Các file CAD (Computer-Aided Design) cho phép xem, chỉnh sửa và phân tích bản vẽ một cách linh hoạt. Để xem và sử dụng các file này, bạn cần cài đặt các phần mềm chuyên dụng như AutoCAD, SolidWorks, hoặc các trình xem bản vẽ miễn phí. Việc tải và xem file CAD thường bao gồm việc truy cập vào các trang web cung cấp thư viện bản vẽ hoặc nhận file trực tiếp từ nhà cung cấp. Có cả những nguồn tải miễn phí với bản vẽ tiêu chuẩn và các bản vẽ có phí với độ chi tiết cao hơn hoặc tùy chỉnh theo yêu cầu.
Bản Vẽ Thang Máy Gia Đình
Thiết kế và thi công thang máy gia đình đòi hỏi sự cân nhắc kỹ lưỡng giữa công năng, thẩm mỹ và giới hạn không gian. Bản vẽ thang máy gia đình thường có những đặc điểm riêng biệt nhằm đáp ứng nhu cầu của các hộ gia đình.
Về đặc điểm bản vẽ cho thang máy gia đình, trọng tâm là kích thước hố thang và cabin được tối ưu hóa để phù hợp với diện tích nhà ở, từ biệt thự, nhà phố đến căn hộ chung cư. Bản vẽ sẽ chi tiết các thông số như chiều rộng, chiều sâu hố thang, kích thước cửa thang, chiều cao tầng, cũng như khoảng cách an toàn cần thiết. Các yêu cầu về mỹ thuật, vật liệu hoàn thiện cabin (thép không gỉ, kính, gỗ) cũng thường được tích hợp vào bản vẽ, nhằm đảm bảo thang máy hài hòa với không gian nội thất.
Các mẫu bản vẽ phổ biến cho thang máy gia đình bao gồm thang máy trục vít, thang máy thủy lực, hoặc thang máy cáp kéo mini. Mỗi loại thang có cơ chế hoạt động và yêu cầu lắp đặt khác nhau, do đó, bản vẽ cũng sẽ thể hiện chi tiết cấu tạo riêng biệt của từng loại. Khả năng tùy chỉnh bản vẽ để phù hợp với yêu cầu cụ thể của gia chủ về kích thước, công năng, và thẩm mỹ là một điểm mạnh quan trọng.
Bản Vẽ Thang Máy Kính
Thang máy kính mang đến vẻ đẹp hiện đại và sang trọng, nhưng cũng đi kèm với những yêu cầu kỹ thuật đặc thù trong bản vẽ thiết kế.
Về cấu tạo và yêu cầu riêng của bản vẽ thang máy kính, trọng tâm là đảm bảo sự an toàn và thẩm mỹ cho các bộ phận bằng kính. Bản vẽ sẽ thể hiện chi tiết cấu trúc khung đỡ (thường bằng thép không gỉ hoặc thép sơn tĩnh điện) có khả năng chịu lực cao, hệ thống ray dẫn hướng được thiết kế để tối thiểu hóa sự tiếp xúc với kính, và các mối nối an toàn. Kính cường lực, kính dán an toàn với độ dày phù hợp sẽ được quy định rõ ràng.
Các yếu tố về thẩm mỹ và an toàn trong thiết kế bản vẽ kính đòi hỏi sự cân bằng tinh tế. Bản vẽ cần thể hiện cách bố trí ánh sáng để làm nổi bật vẻ đẹp của kính, các phương án xử lý bề mặt kính (như chống bám vân tay, chống chói), và đảm bảo các góc cạnh kính được bo tròn hoặc xử lý an toàn. Về an toàn, bản vẽ phải chú trọng đến các hệ thống khóa liên động, cảm biến an toàn, và khả năng thoát hiểm trong trường hợp khẩn cấp, đặc biệt là đối với các thang máy kính có tầm nhìn bao quát.
Bản Vẽ Thang Máy Tải Khách/Công Nghiệp
Các dự án thang máy tải khách và thang máy công nghiệp đặt ra những yêu cầu khắt khe hơn về hiệu suất, độ bền và khả năng chịu tải.
Khi xem xét bản vẽ thang máy tải khách/công nghiệp, ta thấy rõ yêu cầu kỹ thuật cao hơn, quy mô lớn hơn. Bản vẽ sẽ thể hiện chi tiết các thông số về tải trọng lớn (từ vài trăm kg đến hàng tấn), tốc độ di chuyển cao (để đáp ứng lưu lượng người qua lại lớn), hệ thống điều khiển phức tạp với nhiều chức năng thông minh (như phân tích hành trình, điều phối nhóm thang).
Các yếu tố về tải trọng, tốc độ, an toàn cho các công trình lớn được đặt lên hàng đầu. Bản vẽ sẽ quy định rõ các loại động cơ mạnh mẽ, hệ thống phanh an toàn kép, hệ thống cứu hộ tự động, hệ thống chống cháy lan, và các vật liệu có độ bền cao, chịu được tần suất hoạt động liên tục và khắc nghiệt trong môi trường công nghiệp. Các tiêu chuẩn quốc tế nghiêm ngặt về an toàn cho thang máy công cộng và công nghiệp sẽ được tích hợp đầy đủ.
Bản Vẽ CAD Thang Máy: Cách Tải và Xem File
Bản vẽ CAD là định dạng tệp tin tiêu chuẩn trong ngành kỹ thuật, mang lại sự linh hoạt và chính xác cao.
Giới thiệu về định dạng file CAD, đây là các tệp tin được tạo ra bằng phần mềm thiết kế hỗ trợ máy tính. Các định dạng phổ biến bao gồm .dwg (của AutoCAD), .dxf, và .stl. Để xem và làm việc với các file này, bạn cần có các phần mềm chuyên dụng. AutoCAD là phần mềm phổ biến nhất, ngoài ra còn có các trình xem miễn phí như Autodesk DWG TrueView, hoặc các phần mềm thiết kế 3D khác.
Hướng dẫn cách tải và sử dụng các file bản vẽ CAD thường bắt đầu bằng việc xác định nguồn cung cấp. Nhiều nhà sản xuất thang máy cung cấp các thư viện bản vẽ tiêu chuẩn trên website của họ, cho phép tải về miễn phí. Ngoài ra, có các trang web chuyên cung cấp bản vẽ kỹ thuật đa ngành nghề với cả lựa chọn miễn phí và trả phí. Khi tải về, bạn chỉ cần mở file bằng phần mềm tương thích và xem, phân tích các chi tiết kỹ thuật theo nhu cầu.
