Biến tần thang máy đóng vai trò then chốt trong việc mang đến trải nghiệm di chuyển mượt mà, an toàn và tiết kiệm năng lượng. Thiết bị này giúp điều chỉnh tần số dòng điện để kiểm soát tốc độ và mô-men xoắn của động cơ, từ đó tạo ra chuyển động êm ái, giảm tiếng ồn và rung lắc, đồng thời tối ưu hóa hiệu suất hoạt động cho toàn bộ hệ thống thang máy.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu sâu hơn về biến tần thang máy: nó là gì, hoạt động ra sao, những chức năng quan trọng mà nó đảm nhiệm, cũng như cách lựa chọn loại biến tần phù hợp và những lưu ý cần thiết trong quá trình lắp đặt và bảo trì.
Biến tần thang máy là gì và hoạt động như thế nào?
Biến tần thang máy, còn được biết đến với tên gọi VFD (Variable Frequency Drive), là một thiết bị điện tử quan trọng có chức năng chính là thay đổi tần số của dòng điện xoay chiều cung cấp cho động cơ thang máy. Sự thay đổi tần số này cho phép kiểm soát chính xác tốc độ quay và mô-men xoắn của động cơ, từ đó điều khiển chuyển động lên xuống của cabin một cách linh hoạt và êm ái. Về cốt lõi, biến tần là bộ não điều khiển hiệu suất vận hành của động cơ trong hệ thống thang máy hiện đại.
Định nghĩa và cấu tạo cơ bản của biến tần thang máy
Biến tần thang máy về bản chất là một thiết bị điện tử phức tạp, được thiết kế để điều chỉnh nguồn điện cho động cơ. Nó bao gồm nhiều bộ phận cấu thành, mỗi bộ phận đảm nhận một vai trò riêng biệt trong việc chuyển đổi và điều khiển dòng điện.
Các thành phần chính của một biến tần thang máy thường bao gồm:
- Bộ chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC).
- Bộ lọc DC (DC Filter): Làm phẳng dòng điện DC sau khi qua bộ chỉnh lưu, loại bỏ các gợn sóng không mong muốn.
- Bộ nghịch lưu (Inverter): Chuyển đổi dòng điện một chiều (DC) trở lại thành dòng điện xoay chiều (AC) có tần số và điện áp có thể điều chỉnh được. Đây là bộ phận cốt lõi thực hiện chức năng thay đổi tần số.
- Bộ điều khiển (Control Unit): Bộ phận xử lý tín hiệu và đưa ra các lệnh điều khiển cho bộ nghịch lưu, dựa trên các tham số được lập trình sẵn hoặc tín hiệu từ hệ thống điều khiển thang máy.
Các thành phần này tương tác với nhau để tạo ra nguồn điện có tần số và điện áp thay đổi, phù hợp với yêu cầu điều khiển tốc độ của động cơ thang máy.
Nguyên lý hoạt động: Điều khiển tốc độ và mô-men xoắn
Có thể bạn quan tâm: Động Cơ Thang Máy: Phân Loại, Cấu Tạo & Chọn Mua Chi Tiết 2024
Nguyên lý hoạt động của biến tần thang máy xoay quanh khả năng điều chỉnh tần số dòng điện đầu vào một cách linh hoạt. Khi người dùng nhấn nút gọi tầng hoặc chọn điểm đến, hệ thống điều khiển thang máy sẽ gửi tín hiệu đến biến tần. Biến tần, thông qua bộ xử lý của mình, sẽ tính toán và điều chỉnh tần số dòng điện mà nó cung cấp cho động cơ.
Cụ thể, cơ chế thay đổi tần số này hoạt động như sau:
- Khởi động và tăng tốc: Biến tần cung cấp dòng điện có tần số thấp ban đầu, giúp động cơ khởi động từ từ, tránh giật cục. Khi thang máy bắt đầu di chuyển, tần số sẽ tăng dần, làm tăng tốc độ quay của động cơ và đưa cabin đạt đến tốc độ mong muốn một cách êm ái.
- Di chuyển ổn định: Ở tốc độ di chuyển thông thường, biến tần duy trì một tần số ổn định để động cơ hoạt động hiệu quả.
- Giảm tốc và dừng: Khi đến gần tầng đích, biến tần sẽ giảm tần số dòng điện, làm chậm tốc độ quay của động cơ. Quá trình giảm tốc này được điều khiển chính xác để cabin dừng lại một cách nhẹ nhàng, không gây khó chịu cho hành khách.
Nhờ khả năng điều khiển tần số này, biến tần có thể điều chỉnh trực tiếp tốc độ động cơ, từ đó ảnh hưởng đến tốc độ và sự mượt mà của chuyển động cabin thang máy. Đồng thời, nó cũng giúp kiểm soát mô-men xoắn, đảm bảo động cơ có đủ lực kéo cần thiết cho mọi tình huống vận hành.
Vai trò và chức năng quan trọng của biến tần trong thang máy
Biến tần thang máy không chỉ đơn thuần là một thiết bị điều khiển động cơ mà còn mang lại nhiều vai trò và chức năng quan trọng, nâng cao đáng kể hiệu suất, sự thoải mái và tuổi thọ của hệ thống thang máy. Sự hiện diện của biến tần tạo ra sự khác biệt rõ rệt so với các hệ thống thang máy truyền thống chỉ sử dụng động cơ hoạt động ở tốc độ cố định.
Cải thiện trải nghiệm di chuyển: Êm ái, giảm rung lắc
Một trong những lợi ích nổi bật nhất mà biến tần mang lại cho người sử dụng thang máy là trải nghiệm di chuyển êm ái và giảm thiểu tối đa rung lắc. Điều này đạt được nhờ khả năng điều khiển động cơ một cách tinh tế.
Biến tần giúp khởi động và dừng thang máy một cách mượt mà thông qua việc điều chỉnh tần số dòng điện tăng hoặc giảm dần. Thay vì bắt đầu đột ngột hoặc dừng gấp, thang máy sẽ tăng tốc từ từ và giảm tốc nhẹ nhàng, giống như một chiếc xe hơi sang trọng đang di chuyển trên đường.
Quá trình này không chỉ mang lại cảm giác dễ chịu cho hành khách mà còn giảm đáng kể tiếng ồn phát ra từ động cơ và các bộ phận cơ khí. Hành khách sẽ cảm nhận được sự ổn định, ít rung động và tiếng động khó chịu, tạo nên một hành trình an toàn, thoải mái và chuyên nghiệp hơn.
Có thể bạn quan tâm: Điều Hòa Thang Máy: Báo Giá, Loại Phổ Biến & Tư Vấn Lắp Đặt Chuyên Sâu
Tối ưu hiệu suất và tiết kiệm năng lượng
Biến tần thang máy đóng góp vai trò quan trọng trong việc tối ưu hóa hiệu suất hoạt động và mang lại lợi ích tiết kiệm năng lượng đáng kể. Cơ chế điều khiển thông minh của biến tần giúp giảm tiêu thụ điện năng so với các loại động cơ truyền thống.
Phân tích cơ chế hoạt động giúp giảm tiêu thụ điện năng:
- Chỉ cung cấp năng lượng cần thiết: Biến tần chỉ cung cấp lượng điện năng tương ứng với yêu cầu vận hành thực tế. Khi thang máy di chuyển với tốc độ thấp hoặc đang dừng, động cơ chỉ tiêu thụ một lượng điện năng tối thiểu. Ngược lại, động cơ truyền thống thường hoạt động ở tốc độ cố định và tiêu thụ lượng điện năng lớn ngay cả khi không cần thiết.
- Giảm dòng khởi động: Dòng điện khởi động của động cơ truyền thống có thể cao gấp nhiều lần dòng điện hoạt động thông thường, gây lãng phí năng lượng và áp lực cho lưới điện. Biến tần giúp kiểm soát dòng khởi động này, giảm thiểu tổn thất năng lượng ban đầu.
- Tối ưu hóa hệ số công suất: Một số loại biến tần có khả năng cải thiện hệ số công suất của hệ thống, giúp sử dụng điện năng hiệu quả hơn.
So sánh hiệu quả năng lượng với các loại động cơ truyền thống cho thấy biến tần có thể giúp tiết kiệm từ 15% đến 50% năng lượng tiêu thụ, tùy thuộc vào tần suất và cách thức vận hành của thang máy.
Nâng cao độ bền và tuổi thọ cho động cơ
Việc sử dụng biến tần thang máy không chỉ cải thiện trải nghiệm người dùng và tiết kiệm năng lượng mà còn góp phần quan trọng vào việc nâng cao độ bền và tuổi thọ cho động cơ. Biến tần giúp giảm thiểu các yếu tố gây hao mòn và hư hỏng cho động cơ.
Giải thích cách biến tần giảm tải đột ngột cho động cơ:
- Khởi động mềm: Thay vì cho động cơ hoạt động với toàn bộ công suất ngay lập tức, biến tần cho phép tăng tốc dần dần. Điều này giúp giảm áp lực lên các cuộn dây, vòng bi và các bộ phận cơ khí khác của động cơ trong giai đoạn khởi động.
- Dừng êm ái: Quá trình giảm tốc được kiểm soát chặt chẽ, tránh hiện tượng dừng đột ngột có thể gây sốc cho động cơ.
- Phân phối tải đều: Biến tần có thể điều chỉnh mô-men xoắn phù hợp với tải trọng thực tế, tránh tình trạng động cơ phải hoạt động quá tải hoặc dưới tải, cả hai đều không tốt cho tuổi thọ của nó.
Nhờ những cơ chế này, biến tần giúp giảm thiểu sự hao mòn, giảm thiểu khả năng xảy ra các hư hỏng đột ngột, từ đó tăng tuổi thọ của động cơ và giảm thiểu chi phí bảo trì, sửa chữa trong dài hạn.
Các loại biến tần thang máy phổ biến và yếu tố cần biết khi lựa chọn
Có thể bạn quan tâm: Tủ Điện Thang Máy: Cấu Tạo, Chức Năng, Nguyên Lý Hoạt Động & Lựa Chọn Thông Minh
Thị trường biến tần thang máy ngày càng đa dạng với nhiều mẫu mã và tính năng khác nhau, mang đến nhiều lựa chọn cho người tiêu dùng. Tuy nhiên, để chọn được sản phẩm phù hợp nhất, cần nắm vững các loại biến tần phổ biến và những yếu tố quan trọng cần cân nhắc.
Phân loại theo thương hiệu và ứng dụng (ví dụ: cửa thang máy)
Các biến tần thang máy có thể được phân loại dựa trên thương hiệu sản xuất hoặc ứng dụng cụ thể trong hệ thống thang máy. Mỗi loại sẽ có những đặc điểm và ưu điểm riêng.

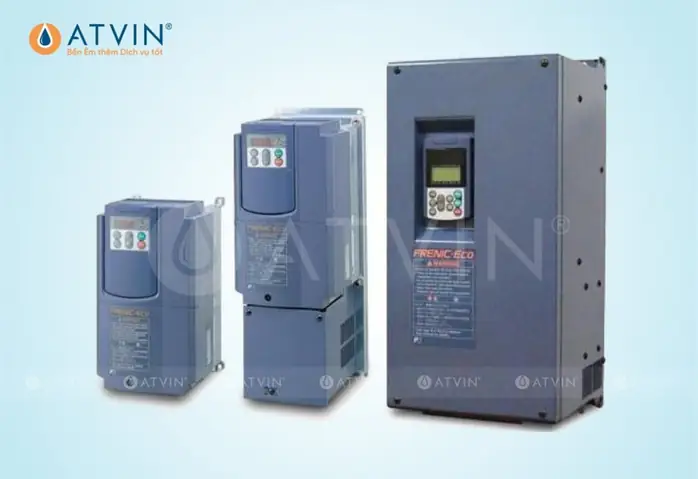

Một số thương hiệu biến tần thang máy nổi bật trên thị trường có thể kể đến như Yaskawa, Fuji Electric, Mitsubishi Electric, Hitachi, Schneider Electric, ABB, Delta, INVT, LS, Siemens. Mỗi thương hiệu đều có những dòng sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn khắt khe của ngành thang máy.
Ngoài ra, biến tần còn có thể được phân loại theo ứng dụng chuyên biệt:
- Biến tần cho động cơ chính (traction motor): Đây là loại biến tần phổ biến nhất, được thiết kế để điều khiển động cơ nâng hạ cabin thang máy, đảm nhận chức năng điều chỉnh tốc độ và mô-men xoắn cho toàn bộ hành trình.
- Biến tần cho cửa thang máy (door operator): Một số hệ thống thang máy sử dụng biến tần chuyên dụng để điều khiển hoạt động đóng mở cửa. Loại biến tần này tập trung vào việc đảm bảo cửa đóng mở nhanh chóng, êm ái, an toàn và chính xác, giảm thiểu tiếng ồn và rung động khi cửa hoạt động.
Việc lựa chọn biến tần theo ứng dụng giúp đảm bảo thiết bị hoạt động tối ưu và đáp ứng đúng nhu cầu của từng bộ phận trong hệ thống thang máy.
Tiêu chí lựa chọn biến tần phù hợp (công suất, tính năng, ngân sách)
Để chọn được biến tần thang máy phù hợp, người dùng cần xem xét kỹ lưỡng ba yếu tố chính: công suất, tính năng và ngân sách.
- Công suất: Đây là yếu tố quan trọng hàng đầu. Công suất của biến tần phải tương xứng với công suất của động cơ thang máy. Việc xác định đúng công suất dựa trên tải trọng dự kiến của thang máy (số người, vật liệu có thể chở) và loại động cơ đang sử dụng. Chọn biến tần có công suất quá thấp sẽ không đủ khả năng điều khiển động cơ, trong khi công suất quá cao có thể gây lãng phí.
- Tính năng: Các tính năng của biến tần cũng cần được xem xét. Một số tính năng quan trọng bao gồm:
- An toàn: Khả năng tích hợp các chức năng an toàn như giám sát quá tải, quá áp, thấp áp, quá nhiệt, phát hiện lỗi động cơ.
- Điều khiển thông minh: Các thuật toán điều khiển tiên tiến giúp tối ưu hóa hiệu suất, êm ái, và tiết kiệm năng lượng (ví dụ: điều khiển vector, điều khiển PID).
- Khả năng lập trình: Cho phép tùy chỉnh các tham số vận hành theo yêu cầu cụ thể của từng loại thang máy.
- Khả năng giao tiếp: Hỗ trợ các chuẩn truyền thông công nghiệp để tích hợp với hệ thống quản lý tòa nhà hoặc hệ thống điều khiển thang máy khác.
- Ngân sách: Giá thành của biến tần có thể dao động đáng kể tùy thuộc vào thương hiệu, công suất và tính năng. Cần cân bằng giữa nhu cầu và khả năng tài chính, nhưng không nên vì tiết kiệm chi phí mà lựa chọn sản phẩm kém chất lượng, có thể gây ra các vấn đề về hiệu suất và độ bền về sau.
Việc tham khảo ý kiến của các chuyên gia hoặc nhà cung cấp uy tín sẽ giúp bạn đưa ra quyết định lựa chọn biến tần phù hợp nhất.
Có thể bạn quan tâm: Thang Gác Mái Xếp Gọn: Chọn Lựa Thông Minh, Giá Tốt & Lắp Đặt Nhanh Chóng
Những lưu ý quan trọng khi lắp đặt và bảo trì biến tần thang máy
Việc lắp đặt và bảo trì biến tần thang máy đúng cách là yếu tố then chốt để đảm bảo thiết bị hoạt động hiệu quả, an toàn và kéo dài tuổi thọ. Cần tuân thủ các quy trình kỹ thuật và có những lưu ý đặc biệt.
Điều kiện môi trường lắp đặt lý tưởng
Môi trường lắp đặt đóng vai trò quan trọng trong hiệu suất và độ bền của biến tần. Cần đảm bảo các điều kiện sau để biến tần hoạt động ổn định:
- Nhiệt độ: Biến tần thường hoạt động trong môi trường có nhiệt độ nhất định, thường từ 0°C đến 40°C (hoặc cao hơn tùy theo model). Cần tránh đặt biến tần ở nơi có nhiệt độ quá cao hoặc quá thấp, có thể gây ảnh hưởng đến các linh kiện điện tử bên trong.
- Độ ẩm: Độ ẩm cao có thể gây ăn mòn các mạch điện tử. Nên lắp đặt biến tần ở nơi khô ráo, thoáng mát.
- Thông gió: Biến tần tỏa nhiệt trong quá trình hoạt động, do đó cần có không gian thông gió tốt xung quanh tủ biến tần để tản nhiệt hiệu quả. Tránh đặt biến tần ở những nơi kín mít, thiếu không khí lưu thông.
- Vị trí đặt tủ biến tần: Nên đặt tủ biến tần ở vị trí dễ tiếp cận để thuận tiện cho việc lắp đặt, kiểm tra và bảo trì. Tránh xa các nguồn rung động mạnh, bụi bẩn, hóa chất ăn mòn hoặc các nguồn nhiễu điện từ mạnh.
Quy trình kiểm tra và bảo dưỡng định kỳ
Việc kiểm tra và bảo dưỡng định kỳ là vô cùng quan trọng để phát hiện sớm các vấn đề tiềm ẩn, ngăn ngừa sự cố và kéo dài tuổi thọ của biến tần.
Tầm quan trọng của việc bảo dưỡng để phát hiện sớm lỗi và kéo dài tuổi thọ:
- Phát hiện lỗi sớm: Các hư hỏng nhỏ hoặc dấu hiệu bất thường có thể không gây ảnh hưởng ngay lập tức nhưng nếu không được xử lý kịp thời sẽ dẫn đến những lỗi nghiêm trọng hơn. Bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề này.
- Đảm bảo hiệu suất: Các linh kiện theo thời gian có thể bị xuống cấp, ảnh hưởng đến hiệu suất hoạt động. Bảo dưỡng giúp tinh chỉnh và đảm bảo biến tần luôn hoạt động ở mức tối ưu.
- Kéo dài tuổi thọ: Vệ sinh, kiểm tra và thay thế các bộ phận hao mòn theo định kỳ giúp bảo vệ biến tần khỏi các tác nhân gây hư hại, từ đó kéo dài tuổi thọ sử dụng.
Các hạng mục kiểm tra cơ bản trong bảo dưỡng định kỳ bao gồm:
- Kiểm tra các kết nối điện, siết chặt các đầu nối bị lỏng.
- Vệ sinh bụi bẩn bám trên quạt tản nhiệt và các khe thông gió.
- Kiểm tra nhiệt độ hoạt động của biến tần.
- Kiểm tra các đèn báo trạng thái và các cảnh báo lỗi trên màn hình (nếu có).
- Kiểm tra các bộ phận khác như tụ điện, quạt làm mát, dây cáp.
Khắc phục các lỗi thường gặp (nếu có)
Trong quá trình sử dụng, biến tần thang máy có thể gặp một số lỗi phổ biến. Việc hiểu rõ các lỗi này và cách xử lý đơn giản có thể giúp khắc phục sự cố nhanh chóng.
Một số lỗi phổ biến thường gặp trên biến tần thang máy bao gồm:
- Lỗi quá tải (Overload): Thường xảy ra khi tải trọng vượt quá khả năng cho phép của biến tần hoặc động cơ.
- Lỗi quá áp (Overvoltage) / Thấp áp (Undervoltage): Do biến động điện áp lưới điện.
- Lỗi quá nhiệt (Overtemperature): Khi nhiệt độ hoạt động của biến tần vượt quá giới hạn cho phép, thường do hệ thống thông gió kém hoặc môi trường quá nóng.
- Lỗi ngắn mạch (Short Circuit): Do chạm chập giữa các dây dẫn hoặc giữa dây dẫn với vỏ máy.
Đối với các lỗi đơn giản, việc khởi động lại biến tần hoặc kiểm tra lại các kết nối có thể khắc phục được. Tuy nhiên, đối với các lỗi phức tạp, việc liên hệ với đội ngũ kỹ thuật chuyên nghiệp là cần thiết để đảm bảo an toàn và khắc phục triệt để.
Chi phí lắp đặt và bảo hành
Chi phí lắp đặt và chế độ bảo hành là những yếu tố quan trọng cần được xem xét khi mua và sử dụng biến tần thang máy.
Chi phí lắp đặt biến tần thang máy có thể thay đổi tùy thuộc vào độ phức tạp của hệ thống, công suất biến tần, địa điểm lắp đặt và đơn vị thi công. Thông thường, chi phí này bao gồm giá vật tư (biến tần, dây cáp, phụ kiện) và nhân công lắp đặt.
Chế độ bảo hành là một phần không thể thiếu, mang lại sự an tâm cho người sử dụng. Một chế độ bảo hành tốt thường bao gồm:
- Thời gian bảo hành kéo dài (ví dụ: 12-24 tháng).
- Điều khoản bảo hành rõ ràng, minh bạch.
- Hỗ trợ kỹ thuật nhanh chóng khi có sự cố.
Việc lựa chọn các đơn vị cung cấp uy tín, có chế độ bảo hành tốt sẽ giúp bạn giảm thiểu rủi ro và đảm bảo quyền lợi của mình.
