Hiểu rõ về bản vẽ, cấu tạo và các loại thang máy phổ biến là bước quan trọng để lựa chọn và lắp đặt thiết bị phù hợp, đảm bảo an toàn và hiệu quả cho ngôi nhà hoặc công trình của bạn. Bài viết này sẽ cung cấp thông tin chi tiết về bản vẽ thang máy gia đình, cấu tạo các bộ phận cốt lõi, cũng như phân loại các dòng thang máy thông dụng nhất trên thị trường hiện nay.
Nội dung chính sẽ xoay quanh việc giải mã bản vẽ kỹ thuật, từ đó nắm bắt các thông số quan trọng như kích thước hố thang, hố pit và overhead. Tiếp theo, chúng ta sẽ đi sâu vào cấu tạo chi tiết của một chiếc thang máy hoàn chỉnh, bao gồm cabin, hệ thống cửa, ray dẫn hướng, động cơ, bộ điều khiển và các thiết bị an toàn. Cuối cùng, bài viết sẽ tổng hợp và phân loại các loại thang máy phổ biến tại Việt Nam dựa trên công nghệ, nguồn gốc, thiết kế phòng máy và công dụng, giúp bạn có cái nhìn tổng quan và đưa ra quyết định sáng suốt.
Bản Vẽ Thang Máy Gia Đình: Các Loại Tiêu Chuẩn và Cách Đọc
Bản vẽ thang máy gia đình là tài liệu kỹ thuật thiết yếu, thể hiện đầy đủ thông tin về kích thước, cấu tạo và vị trí lắp đặt của thang máy. Việc nắm vững cách đọc bản vẽ giúp bạn kiểm soát quá trình thi công, đảm bảo thang máy được lắp đặt đúng tiêu chuẩn và phát huy tối đa công năng. Các loại bản vẽ thang máy gia đình thường gặp bao gồm bản vẽ kết cấu hố thang, bản vẽ cửa thang, và bản vẽ CAD chi tiết.
Khi xem xét bản vẽ, bạn cần chú ý đến các thông số kỹ thuật quan trọng như kích thước tổng thể của hố thang, độ sâu của hố pit (khoảng trống dưới đáy hố thang), kích thước và thiết kế của cabin, chiều cao giữa các tầng (chiều cao tầng), và khoảng không gian phía trên cùng của hố thang (overhead). Đặc biệt, với các loại thang máy có thiết kế đặc biệt như thang máy kính, bản vẽ sẽ thể hiện rõ cấu tạo khung sườn, vật liệu kính và các chi tiết gia cố để đảm bảo an toàn và thẩm mỹ.
Các Thông Số Kỹ Thuật Quan Trọng Trên Bản Vẽ Thang Máy
Có thể bạn quan tâm: Biến Tần Thang Máy: Chức Năng, Vai Trò & Lợi Ích Vận Hành Êm Ái
Các thông số kỹ thuật trên bản vẽ thang máy mang ý nghĩa quan trọng, phản ánh trực tiếp đến khả năng vận hành, an toàn và sự phù hợp với không gian lắp đặt. Kích thước hố thang là yếu tố cơ bản nhất, xác định không gian dành cho cabin, hệ thống đối trọng và các thiết bị khác. Độ sâu hố pit cần đủ để chứa các bộ phận an toàn như giảm chấn, và đảm bảo khoảng không gian an toàn khi cabin dừng ở tầng thấp nhất. Chiều cao OH (Overhead) là không gian từ sàn tầng trên cùng đến trần hố thang, cần đủ để lắp đặt ray dẫn hướng, động cơ và hệ thống cáp tải, đồng thời đảm bảo an toàn cho người sử dụng khi bước ra khỏi cabin. Việc đối chiếu kích thước trên bản vẽ với thực tế thi công là cực kỳ cần thiết để phát hiện sai lệch và điều chỉnh kịp thời, tránh ảnh hưởng đến tiến độ và chất lượng công trình.
Hướng Dẫn Đọc Bản Vẽ Kết Cấu Hố Thang Máy

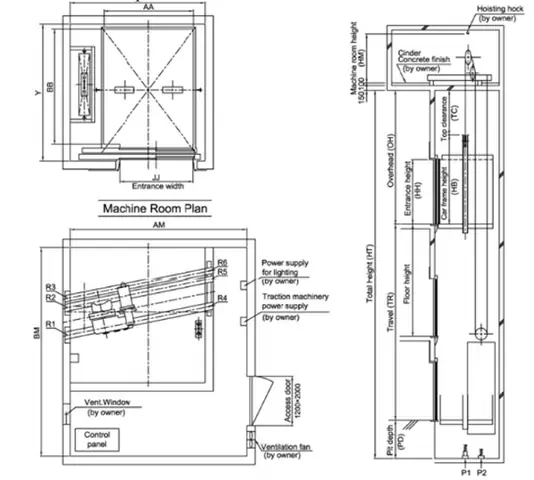

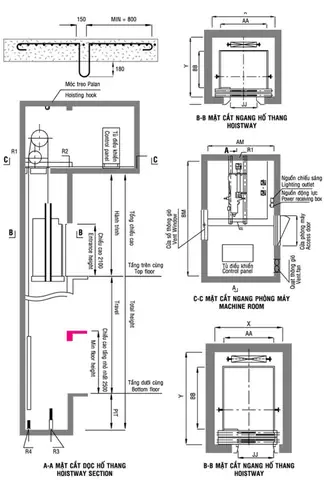

Bản vẽ kết cấu hố thang máy cung cấp thông tin chi tiết về nền móng, tường và các yếu tố chịu lực của hố thang. Mặt bằng hố pit thể hiện cách bố trí các bộ phận đặt dưới sàn tầng trệt, bao gồm hệ thống giảm chấn, khung ray và các điểm neo giữ. Mặt cắt đứng cho thấy chiều cao, chiều rộng của hố thang, vị trí lắp đặt ray dẫn hướng, cửa thang và khoảng cách từ tường đến các bộ phận chính. Việc hiểu rõ các thông số này giúp đảm bảo kết cấu hố thang đủ vững chắc để chịu tải trọng và rung động trong quá trình hoạt động, cũng như đảm bảo an toàn cho hệ thống ray dẫn hướng và cửa thang.
Bản Vẽ CAD Thang Máy Gia Đình: Kích Thước Phổ Biến
Bản vẽ CAD là bản vẽ kỹ thuật số, cung cấp các mô hình chi tiết và chính xác về kích thước của thang máy. Các mẫu bản vẽ CAD dành cho thang máy gia đình thường có nhiều kích thước khác nhau, từ những mẫu nhỏ gọn cho không gian hẹp đến những mẫu lớn hơn phục vụ nhu cầu đa dạng. Bản vẽ này minh họa rõ ràng kích thước hố thang cần thiết, kích thước cabin, kích thước cửa thang, cũng như vị trí lắp đặt các bộ phận khác, giúp chủ nhà hoặc đơn vị thi công dễ dàng hình dung và lên kế hoạch xây dựng hố thang phù hợp.
Có thể bạn quan tâm: Động Cơ Thang Máy: Phân Loại, Cấu Tạo & Chọn Mua Chi Tiết 2024
Cấu Tạo Chi Tiết Của Một Thang Máy Hoàn Chỉnh
Một chiếc thang máy hoàn chỉnh là sự kết hợp phức tạp của nhiều bộ phận khác nhau, mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo thang máy hoạt động an toàn, hiệu quả và êm ái. Từ cabin nơi hành khách đứng, hệ thống ray dẫn hướng di chuyển, cho đến động cơ mạnh mẽ và các mạch điều khiển thông minh, tất cả tạo nên một cỗ máy di chuyển theo chiều dọc đáng tin cậy.
Việc tìm hiểu về cấu tạo chi tiết giúp người dùng hiểu rõ hơn về nguyên lý hoạt động của thang máy, cũng như các yếu tố ảnh hưởng đến hiệu suất và tuổi thọ của thiết bị.
Tìm Hiểu Các Bộ Phận Chính Của Thang Máy

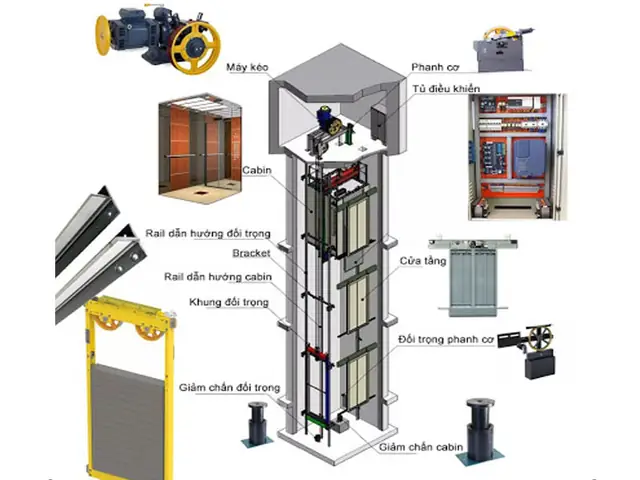

Cabin (Buồng thang): Là không gian mà người dùng di chuyển vào bên trong. Cabin thường được thiết kế với vật liệu chắc chắn như thép không gỉ, nhôm hoặc các vật liệu composite, kết hợp với các yếu tố thẩm mỹ như gương, đèn chiếu sáng và bảng điều khiển. Chức năng chính của cabin là cung cấp không gian an toàn, thoải mái cho hành khách trong suốt hành trình.
Có thể bạn quan tâm: Điều Hòa Thang Máy: Báo Giá, Loại Phổ Biến & Tư Vấn Lắp Đặt Chuyên Sâu
Hệ thống cửa thang máy: Bao gồm cửa tầng (lắp đặt tại mỗi cửa lên xuống của các tầng) và cửa cabin (gắn liền với cabin). Hệ thống cửa tự động đóng mở, được điều khiển bởi bộ phận điều khiển trung tâm, đảm bảo an toàn bằng cách chỉ cho phép thang máy hoạt động khi cả cửa tầng và cửa cabin đều đóng kín.
Ray dẫn hướng: Là các thanh thép được lắp đặt thẳng đứng bên trong hố thang, có nhiệm vụ dẫn hướng cho cabin và đối trọng di chuyển lên xuống một cách ổn định và chính xác. Ray dẫn hướng có cấu tạo cứng vững, chịu được tải trọng và lực ma sát trong quá trình vận hành.
Hệ thống truyền động: Bao gồm động cơ (thường là động cơ điện AC hoặc DC), cáp tải (các sợi cáp thép chịu lực cao) và puly (bánh xe rãnh cho cáp chạy qua). Hệ thống này tạo ra lực kéo để nâng và hạ cabin, với puly kết nối động cơ với cáp tải và cabin, đối trọng.
Hệ thống điều khiển: Là bộ não của thang máy, bao gồm board mạch điều khiển chính, bảng gọi tầng bên ngoài, bảng điều khiển bên trong cabin và các cảm biến. Hệ thống này tiếp nhận tín hiệu từ người dùng, xử lý và đưa ra lệnh điều khiển động cơ, cửa thang, đảm bảo thang máy di chuyển đến đúng tầng yêu cầu một cách an toàn.
Hệ thống an toàn: Là tập hợp các thiết bị được thiết kế để bảo vệ hành khách trong mọi tình huống. Bao gồm thắng cơ (thường được kích hoạt khi thang máy vượt quá tốc độ cho phép hoặc khi có sự cố mất điện), giới hạn tốc độ, hệ thống cứu hộ tự động (ARS) và các thiết bị báo động.
Có thể bạn quan tâm: Tủ Điện Thang Máy: Cấu Tạo, Chức Năng, Nguyên Lý Hoạt Động & Lựa Chọn Thông Minh
Cơ Chế Hoạt Động Của Thang Máy
Nguyên lý hoạt động cơ bản của thang máy xoay quanh sự tương tác giữa hệ thống điều khiển và hệ thống truyền động. Khi hành khách nhấn nút gọi tầng, tín hiệu này được gửi đến board mạch điều khiển trung tâm. Board mạch sẽ xử lý tín hiệu, xác định hướng di chuyển và tốc độ phù hợp, sau đó gửi lệnh đến động cơ. Động cơ sẽ quay, kéo theo puly, làm cho cáp tải chuyển động. Một đầu cáp tải gắn với cabin, đầu còn lại gắn với đối trọng. Khi cabin di chuyển lên, đối trọng sẽ di chuyển xuống (hoặc ngược lại), giúp giảm tải cho động cơ.
Quy trình vận hành an toàn bắt đầu từ việc người dùng đặt chân vào cabin và đóng cửa. Hệ thống cảm biến sẽ xác nhận cửa đã đóng hoàn toàn trước khi cho phép thang máy bắt đầu di chuyển theo lệnh gọi tầng đã được thiết lập. Trong quá trình di chuyển, các hệ thống an toàn luôn được giám sát, sẵn sàng can thiệp nếu phát hiện bất kỳ dấu hiệu bất thường nào về tốc độ, rung lắc hoặc các vấn đề kỹ thuật khác.
Phân Loại Các Loại Thang Máy Phổ Biến Tại Việt Nam
Thị trường thang máy tại Việt Nam rất đa dạng với nhiều chủng loại khác nhau, phục vụ cho mọi nhu cầu từ dân dụng đến công nghiệp. Việc phân loại thang máy dựa trên các tiêu chí khác nhau giúp người tiêu dùng dễ dàng hình dung và lựa chọn sản phẩm phù hợp nhất với mục đích sử dụng, không gian lắp đặt và ngân sách. Dưới đây là các cách phân loại phổ biến nhất.
Phân Loại Theo Công Nghệ Vận Hành
Có hai công nghệ vận hành thang máy chính được sử dụng rộng rãi:
- Thang máy thủy lực: Sử dụng hệ thống bơm thủy lực để đẩy cabin lên. Loại thang máy này thường có tốc độ chậm, tải trọng không quá lớn, phù hợp cho các tòa nhà thấp tầng, yêu cầu không gian lắp đặt hạn chế về chiều cao trên nóc. Ưu điểm của thang máy thủy lực là không cần hố pit quá sâu và không yêu cầu phòng máy phía trên.
- Thang máy kéo (Traction elevator): Sử dụng động cơ điện kết hợp với hệ thống cáp tải và đối trọng để di chuyển cabin. Đây là công nghệ phổ biến nhất cho các tòa nhà cao tầng, có tốc độ di chuyển nhanh và tải trọng lớn. Thang máy kéo thường yêu cầu phòng máy phía trên hoặc phòng máy đặt ở tầng dưới cùng để chứa động cơ và bộ điều khiển.
Phân Loại Theo Nguồn Gốc Xuất Xứ
Nguồn gốc xuất xứ ảnh hưởng đến chất lượng, công nghệ và giá thành của thang máy:
- Thang máy nhập khẩu: Là các sản phẩm được sản xuất và nhập khẩu nguyên chiếc từ các quốc gia có công nghệ sản xuất thang máy tiên tiến như Nhật Bản, Đức, Ý, Hàn Quốc. Các dòng thang máy này thường có chất lượng cao, công nghệ hiện đại, thiết kế tinh tế nhưng giá thành cũng cao hơn.
- Thang máy liên doanh: Là sự kết hợp giữa các thiết bị nhập khẩu từ nước ngoài (thường là động cơ, hệ thống điều khiển, cáp tải) và phần cabin, hố thang được sản xuất, lắp ráp trong nước. Loại thang máy này có ưu điểm là giá thành hợp lý hơn thang máy nhập khẩu nguyên chiếc, đồng thời cho phép tùy chỉnh thiết kế cabin theo yêu cầu.
- Thang máy sản xuất trong nước: Toàn bộ linh kiện và quá trình lắp ráp đều được thực hiện tại Việt Nam. Loại thang máy này thường có giá thành cạnh tranh nhất, phù hợp với các công trình có ngân sách hạn chế. Tuy nhiên, cần lựa chọn đơn vị sản xuất uy tín để đảm bảo chất lượng và an toàn.
Phân Loại Theo Thiết Kế Phòng Máy
Vị trí đặt phòng máy là một yếu tố quan trọng ảnh hưởng đến kiến trúc và không gian sử dụng của tòa nhà:
- Thang máy có phòng máy phía trên: Phòng máy chứa động cơ, bộ điều khiển và các thiết bị khác được đặt phía trên cùng của hố thang. Thiết kế này phổ biến, dễ dàng bảo trì và sửa chữa do không gian rộng rãi.
- Thang máy không phòng máy (MRL – Machine Room Less): Toàn bộ thiết bị điều khiển và động cơ được tích hợp và đặt gọn bên trong hố thang, thường ở trên đỉnh cabin hoặc ở cuối hố thang. Thiết kế này giúp tiết kiệm không gian, giải phóng phần diện tích tầng trên cùng, rất phù hợp cho các tòa nhà có diện tích hạn chế hoặc yêu cầu kiến trúc đặc biệt.
Phân Loại Theo Công Dụng
Mỗi loại thang máy được thiết kế để đáp ứng một nhu cầu sử dụng cụ thể:
- Thang máy gia đình: Thường có kích thước nhỏ gọn, tải trọng vừa phải, tập trung vào sự êm ái, tiện nghi và thẩm mỹ, phù hợp cho các hộ gia đình, biệt thự.
- Thang máy tải khách: Được thiết kế cho các tòa nhà chung cư, văn phòng, khách sạn với tải trọng và tốc độ cao hơn, có khả năng phục vụ lượng lớn người đi lại trong giờ cao điểm.
- Thang máy tải hàng: Chuyên dụng để vận chuyển hàng hóa, vật liệu với kết cấu cabin chắc chắn, tải trọng lớn, tốc độ có thể không cần quá cao nhưng ưu tiên sự bền bỉ và an toàn khi chở nặng.
- Thang máy bệnh viện: Yêu cầu tiêu chuẩn cao về vệ sinh, khả năng di chuyển êm ái, không rung lắc để vận chuyển bệnh nhân và thiết bị y tế. Thường có kích thước cabin lớn hơn thang máy tải khách thông thường.
