Thang máy Mitsubishi, với sự kết hợp giữa công nghệ tiên tiến và độ bền bỉ, đã trở thành lựa chọn hàng đầu cho nhiều công trình tại Việt Nam. Để hiểu rõ hơn về hệ thống vận hành tin cậy này, việc nắm vững cấu tạo chi tiết, nguyên lý hoạt động cũng như các tiêu chuẩn về kích thước là điều cần thiết. Bài viết này sẽ đi sâu vào phân tích từng bộ phận, giải thích cách thức thang máy Mitsubishi vận hành và cung cấp thông tin về các loại kích thước phổ biến, giúp bạn có cái nhìn toàn diện nhất về dòng thang máy này.
Chúng ta sẽ cùng khám phá cấu tạo bao gồm các thành phần cơ khí và điện tử, từ đó làm sáng tỏ nguyên lý hoạt động phức tạp nhưng mạch lạc khi thang máy di chuyển. Bên cạnh đó, những thông tin về kích thước hố thang, cabin theo từng tải trọng và sự khác biệt giữa thang máy liên doanh, nhập khẩu cũng sẽ được trình bày chi tiết, mang đến kiến thức tổng quát và hữu ích cho người đọc quan tâm.

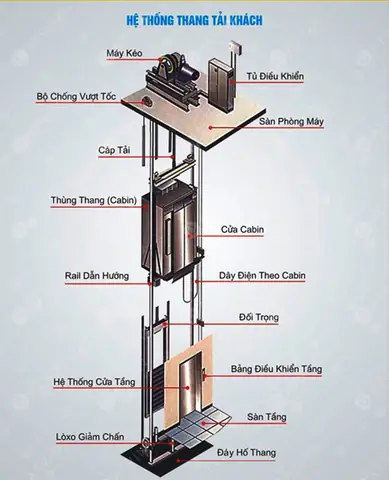

Cấu tạo chung của thang máy Mitsubishi
Cấu tạo của thang máy Mitsubishi có thể được phân chia thành hai nhóm chính: các bộ phận cơ khí chịu trách nhiệm về chuyển động vật lý và các bộ phận điện, điều khiển đảm nhiệm vai trò vận hành, an toàn và giao tiếp. Sự phối hợp nhịp nhàng giữa hai nhóm này quyết định hiệu suất và độ an toàn của toàn bộ hệ thống thang máy.
Các bộ phận cơ khí chính
Các bộ phận cơ khí là “xương sống” của thang máy, trực tiếp tham gia vào quá trình di chuyển của cabin. Chúng bao gồm từ hệ thống nâng đỡ, dẫn hướng cho đến chính không gian chứa hành khách.
- Giàn máy kéo (hộp số, động cơ): Đây là bộ phận trung tâm, đóng vai trò là “trái tim” của thang máy. Động cơ điện, thường là loại AC hoặc VVVF (Variable Voltage Variable Frequency) tiên tiến, cung cấp năng lượng quay. Hộp số (hoặc hệ thống giảm tốc) đi kèm sẽ điều chỉnh tốc độ và mô-men xoắn phù hợp để kéo cáp tải. Vai trò chính của giàn máy kéo là tạo ra lực cần thiết để nâng hoặc hạ cabin theo yêu cầu di chuyển.
- Cáp tải và hệ thống puli: Cáp tải là những sợi thép cường lực, có khả năng chịu tải trọng lớn, được gắn chặt vào cabin và đối trọng. Hệ thống puli, bao gồm puli dẫn động (gắn trên trục động cơ) và các puli đổi hướng, hoạt động theo nguyên lý ròng rọc để truyền chuyển động từ động cơ tới cáp. Khi động cơ quay, puli dẫn động sẽ làm quay cáp tải, kéo cabin lên hoặc xuống.
- Ray dẫn hướng: Được lắp đặt dọc hai bên hố thang, ray dẫn hướng là các thanh thép hình chữ T hoặc I được gia công chính xác. Cabin thang máy được gắn các con lăn hoặc guốc trượt, di chuyển bám sát theo ray. Chức năng của ray dẫn hướng là đảm bảo cabin di chuyển theo phương thẳng đứng một cách ổn định, không bị rung lắc hay lệch hướng, tạo sự êm ái cho hành khách.
- Cabin thang máy: Là không gian chứa hành khách hoặc hàng hóa. Cabin được cấu tạo từ khung thép chịu lực và các tấm vách ốp bên trong, thường làm từ thép không gỉ, kính, hoặc vật liệu trang trí khác. Cabin cần đảm bảo độ vững chắc, an toàn và thẩm mỹ.
- Cửa thang máy (cửa tầng và cửa cabin): Hệ thống cửa bao gồm cửa tầng (lắp đặt ở mỗi sảnh) và cửa cabin (gắn trên cabin). Chúng có cơ chế đóng/mở tự động, được điều khiển bởi tủ điện. Chức năng chính là đảm bảo an toàn, ngăn không cho hành khách tiếp cận hố thang khi cabin không ở đúng tầng và giữ cho cabin luôn được đóng kín trong quá trình di chuyển.
- Bộ giảm chấn: Được đặt ở đáy hố thang, bộ giảm chấn (thường là lò xo hoặc bộ thủy lực) có nhiệm vụ hấp thụ xung lực và làm giảm chấn động nếu cabin di chuyển vượt quá giới hạn an toàn hoặc gặp sự cố dừng đột ngột. Đây là một thiết bị an toàn quan trọng cuối cùng để bảo vệ người sử dụng.
Các bộ phận điện và điều khiển
Có thể bạn quan tâm: Cấu Tạo Cửa Thang Máy: Khám Phá Các Bộ Phận Chính & Nguyên Lý Hoạt Động
Hệ thống điện và điều khiển là “bộ não” và “hệ thần kinh” của thang máy, giúp giám sát, xử lý thông tin và điều phối mọi hoạt động.
- Tủ điều khiển (PLC Mitsubishi): Tủ điều khiển là trung tâm xử lý thông tin của thang máy, thường sử dụng bộ điều khiển logic lập trình (PLC) của Mitsubishi hoặc các hãng uy tín khác. Bên trong tủ chứa các linh kiện điện tử, board mạch, biến tần (nếu là thang VVVF), bộ nguồn, và các thiết bị đóng cắt. PLC nhận tín hiệu từ bảng điều khiển, các cảm biến an toàn, từ đó đưa ra lệnh điều khiển động cơ, cửa, phanh và các hệ thống khác để thang máy hoạt động đúng theo lập trình.
- Bảng điều khiển (trong cabin và ngoài sảnh): Bao gồm các nút bấm gọi tầng, nút chức năng (mở/đóng cửa, báo động, dừng khẩn cấp) và màn hình hiển thị vị trí tầng, chiều di chuyển. Bảng điều khiển là giao diện tương tác giữa người dùng và hệ thống thang máy.
- Hệ thống an toàn điện: Đây là mạng lưới các cảm biến và công tắc giám sát mọi khía cạnh hoạt động của thang máy. Bao gồm:
- Công tắc giới hạn hành trình: Đảm bảo cabin không chạy quá giới hạn trên hoặc dưới.
- Bộ khống chế tốc độ (governor): Kích hoạt hệ thống phanh an toàn khi tốc độ vượt ngưỡng cho phép.
- Các cảm biến an toàn cửa: Ngăn cửa đóng khi có vật cản, đảm bảo cửa tầng và cửa cabin luôn đồng bộ.
- Cảm biến quá tải: Ngăn thang máy hoạt động khi tải trọng vượt quá định mức.
- Công tắc an toàn trên nóc cabin và dưới đáy hố thang: Bảo vệ kỹ thuật viên khi bảo trì.
- Nguồn điện và hệ thống chiếu sáng: Nguồn điện chính cung cấp năng lượng cho toàn bộ hệ thống. Hệ thống chiếu sáng trong cabin đảm bảo đủ ánh sáng cho hành khách, và thường có đèn dự phòng hoạt động khi mất điện lưới.
Nguyên lý hoạt động cơ bản của thang máy Mitsubishi
Nguyên lý hoạt động của thang máy Mitsubishi là sự phối hợp nhịp nhàng giữa các thành phần cơ khí và điện tử. Khi một lệnh gọi được nhập vào, tủ điều khiển sẽ xử lý thông tin, tính toán lộ trình và điều phối hoạt động của động cơ, hệ thống phanh, cửa để cabin di chuyển đến đúng tầng một cách an toàn và hiệu quả.
Quy trình di chuyển lên
Khi người dùng nhấn nút gọi tầng hoặc chọn tầng trên bảng điều khiển trong cabin, tín hiệu sẽ được gửi về tủ điều khiển. Bộ xử lý trong tủ sẽ phân tích lệnh gọi, kiểm tra tình trạng hoạt động của thang máy (có đang phục vụ lệnh khác, có lỗi an toàn nào không). Nếu sẵn sàng, tủ điều khiển sẽ ra lệnh cho động cơ kéo hoạt động theo chiều ngược chiều kim đồng hồ (hoặc theo chiều quy định để đi lên), đồng thời nhả hệ thống phanh.
Cáp tải, được gắn vào cabin, sẽ được kéo lên nhờ sự quay của puli dẫn động. Cabin sẽ di chuyển dọc theo ray dẫn hướng. Các hệ thống an toàn như cảm biến cửa, công tắc giới hạn sẽ liên tục giám sát hoạt động. Khi cabin đến gần tầng đích, bộ điều khiển sẽ giảm tốc độ của động cơ (đối với thang VVVF) để cabin dừng lại chính xác ở vị trí sảnh. Sau đó, hệ thống phanh sẽ được kích hoạt để giữ cabin đứng yên, và cửa cabin sẽ tự động mở ra đồng bộ với cửa tầng.
Có thể bạn quan tâm: Cảm Biến Thang Máy: Chức Năng, Các Loại Phổ Biến & Tầm Quan Trọng An Toàn
Quy trình di chuyển xuống
Quy trình di chuyển xuống cơ bản tương tự như di chuyển lên, nhưng với sự thay đổi về chiều quay của động cơ. Khi người dùng chọn một tầng thấp hơn hoặc gọi thang từ một tầng thấp hơn, tín hiệu sẽ được xử lý bởi tủ điều khiển.
Động cơ sẽ quay theo chiều ngược lại (theo chiều kim đồng hồ hoặc chiều quy định để đi xuống), kéo cabin di chuyển xuống. Hệ thống điều khiển tốc độ sẽ đảm bảo thang máy di chuyển với vận tốc phù hợp và êm ái. Khi cabin đến gần tầng đích, tốc độ sẽ được giảm dần, sau đó hệ thống phanh được kích hoạt để giữ cabin cố định. Cửa cabin và cửa tầng sẽ mở ra để hành khách ra vào. Trong trường hợp có sự cố như mất điện đột ngột hoặc tốc độ vượt quá giới hạn, bộ khống chế tốc độ sẽ kích hoạt hệ thống phanh an toàn để dừng cabin lại.
Kích thước và các loại thang máy Mitsubishi phổ biến
Việc lựa chọn kích thước thang máy Mitsubishi phù hợp đóng vai trò quan trọng trong việc tối ưu hóa không gian sử dụng và đảm bảo hiệu quả vận hành. Kích thước này thường được xác định dựa trên tải trọng dự kiến và loại thang máy.
Kích thước hố thang và cabin theo tải trọng
Có thể bạn quan tâm: Vụ Việc Dâm Ô, Sàm Sỡ Trong Thang Máy: Diễn Biến, Hậu Quả Pháp Lý Và Phòng Ngừa
Kích thước hố thang và cabin thang máy Mitsubishi được thiết kế theo các tiêu chuẩn quốc tế và quy định của nhà sản xuất, tùy thuộc vào tải trọng. Dưới đây là bảng minh họa kích thước phổ biến cho một số tải trọng thông dụng:
| Tải trọng (kg) | Kích thước cabin (Rộng x Sâu x Cao) (mm) | Kích thước hố thang tối thiểu (Rộng x Sâu) (mm) | Kích thước cửa (Rộng x Cao) (mm) |
|---|---|---|---|
| 250 – 320 | ~700 x 900 x 2100 – 2300 | ~1400 x 1500 | ~600 – 700 x 2100 |
| 350 – 450 | ~800 x 1100 x 2100 – 2300 | ~1500 x 1700 | ~700 – 800 x 2100 |
| 600 – 800 | ~1000 x 1200 x 2100 – 2300 | ~1700 x 1900 | ~800 – 900 x 2100 |
| 1000 – 1350 | ~1200 x 1400 x 2100 – 2300 | ~1900 x 2100 | ~900 – 1000 x 2100 |
Lưu ý: Các thông số trên là kích thước tham khảo, có thể thay đổi tùy thuộc vào từng model cụ thể và yêu cầu lắp đặt của công trình.
Thông số kỹ thuật này giúp kiến trúc sư và kỹ sư xây dựng có cơ sở để thiết kế hố thang và không gian lắp đặt phù hợp, đảm bảo thang máy hoạt động trơn tru và đáp ứng nhu cầu di chuyển.
Các loại thang máy Mitsubishi (liên doanh, nhập khẩu)
Thang máy Mitsubishi trên thị trường Việt Nam chủ yếu có hai dòng: thang máy liên doanh và thang máy nhập khẩu nguyên chiếc. Sự khác biệt nằm ở nguồn gốc linh kiện và quy trình sản xuất.
- Thang máy liên doanh: Bao gồm các thiết bị chính như động cơ, tủ điều khiển (PLC), hệ thống điều khiển được nhập khẩu từ Mitsubishi (Nhật Bản hoặc các nhà máy uy tín khác của Mitsubishi), còn cabin, ray dẫn hướng, cửa thang máy và các phụ kiện khác được sản xuất, lắp ráp trong nước bởi các công ty liên kết. Ưu điểm của dòng này là giá thành hợp lý hơn, dễ dàng bảo trì, thay thế linh kiện nội địa. Tuy nhiên, chất lượng có thể không đồng đều bằng sản phẩm nhập khẩu nguyên chiếc.
- Thang máy nhập khẩu nguyên chiếc: Toàn bộ thang máy, bao gồm tất cả các bộ phận, được sản xuất và lắp ráp đồng bộ tại nhà máy của Mitsubishi ở nước ngoài (thường là Nhật Bản, Thái Lan, hoặc các quốc gia có tiêu chuẩn sản xuất cao). Dòng này nổi bật với chất lượng vượt trội, độ bền cao, công nghệ tiên tiến và tính đồng bộ hoàn hảo. Tuy nhiên, giá thành thường cao hơn và việc bảo trì, thay thế linh kiện có thể phức tạp hơn do phải chờ nhập khẩu.
Việc lựa chọn giữa thang máy liên doanh và nhập khẩu phụ thuộc vào ngân sách, yêu cầu về chất lượng, công nghệ và khả năng bảo trì của chủ đầu tư.
Có thể bạn quan tâm: Top Công Ty Tnhh Thang Máy Uy Tín: Tiêu Chí Chọn Lựa & So Sánh
Những yếu tố cần biết về cấu tạo cabin thang máy Mitsubishi
Cabin thang máy không chỉ là nơi hành khách di chuyển mà còn là một yếu tố quan trọng ảnh hưởng đến trải nghiệm sử dụng, an toàn và thẩm mỹ của công trình. Cấu tạo cabin thang máy Mitsubishi được thiết kế tỉ mỉ với nhiều lựa chọn về vật liệu và kiểu dáng.
Vật liệu và thiết kế vách cabin
Vách cabin thang máy Mitsubishi hiện đại thường sử dụng đa dạng các loại vật liệu để tăng tính thẩm mỹ, độ bền và khả năng chống cháy.
- Thép không gỉ (Inox): Là lựa chọn phổ biến nhất do ưu điểm về độ bền, chống ăn mòn, dễ vệ sinh và mang lại vẻ sang trọng, hiện đại. Các loại inox hairline, mirror, sọc nhuyễn hay vân gỗ được sử dụng rộng rãi.
- Kính: Sử dụng kính cường lực, kính an toàn nhiều lớp mang đến không gian mở, thoáng đãng, đặc biệt phù hợp với các tòa nhà cao tầng, trung tâm thương mại.
- Tấm hợp kim nhôm Aluminium (Alu): Nhẹ, đa dạng màu sắc và hoa văn, dễ tạo hình, thường được sử dụng kết hợp với các vật liệu khác.
Thiết kế vách cabin có thể là 3 vách bên và 1 mặt trước (tương ứng với cửa cabin), hoặc cabin có 2 vách mở ra hai bên (thường thấy ở các thang máy hẹp). Cách bố trí và vật liệu vách cabin ảnh hưởng trực tiếp đến cảm giác không gian và phong cách tổng thể của thang máy.
Cấu tạo sàn và trần cabin
Sàn và trần cabin đóng vai trò quan trọng trong việc đảm bảo an toàn, độ bền và tính thẩm mỹ của không gian thang máy.
- Sàn cabin: Thường được cấu tạo từ các lớp vật liệu chịu lực cao như thép tấm, bên trên ốp vật liệu chống trượt như đá granite, gạch ceramic, cao su hoặc các tấm kim loại có hoa văn. Chức năng chính của sàn là chịu tải trọng của hành khách và hàng hóa, đảm bảo cabin di chuyển ổn định.
- Trần cabin: Có nhiều tùy chọn thiết kế từ trần phẳng đơn giản đến trần giật cấp, trần gương, hoặc tích hợp hệ thống đèn LED trang trí. Vật liệu ốp trần có thể là thép không gỉ, tấm alu, hoặc các vật liệu cách âm, cách nhiệt khác. Trần cabin không chỉ mang tính thẩm mỹ mà còn chứa hệ thống chiếu sáng, quạt thông gió và các thiết bị an toàn.
Hệ thống chiếu sáng và thông gió trong cabin
Hệ thống chiếu sáng và thông gió là những yếu tố thiết yếu đảm bảo sự thoải mái và an toàn cho người sử dụng thang máy.
- Chiếu sáng: Thường sử dụng đèn LED âm trần hoặc gắn âm với thiết kế thẩm mỹ, cung cấp ánh sáng đều và dịu mắt. Các loại đèn này có tuổi thọ cao, tiết kiệm năng lượng. Đèn dự phòng khẩn cấp sẽ tự động kích hoạt khi có sự cố mất điện, giúp hành khách định hướng.
- Thông gió: Cabin thang máy thường được trang bị quạt thông gió để đảm bảo không khí lưu thông, tránh cảm giác ngột ngạt. Các lỗ thông hơi được bố trí kín đáo trên trần hoặc vách cabin. Một số dòng thang máy cao cấp còn có hệ thống điều hòa không khí mini.
Các thiết bị an toàn tích hợp trong cabin
Bên cạnh các hệ thống an toàn chung của thang máy, cabin còn được trang bị các thiết bị bổ sung để tăng cường bảo vệ người sử dụng.
- Nút báo động (Alarm button): Khi gặp sự cố, hành khách có thể nhấn nút này để phát tín hiệu cảnh báo âm thanh đến bộ phận vận hành hoặc người quản lý tòa nhà.
- Hệ thống liên lạc khẩn cấp: Bao gồm điện thoại hoặc bộ đàm nội bộ, cho phép hành khách liên lạc trực tiếp với bộ phận hỗ trợ trong tình huống khẩn cấp.
- Hệ thống chống kẹt cửa: Cảm biến an toàn trên cửa cabin sẽ phát hiện vật cản và tự động mở lại cửa, ngăn ngừa tình trạng kẹt cửa gây nguy hiểm.
- Tay vịn: Được lắp đặt ở các vị trí thuận tiện trên vách cabin, giúp hành khách giữ thăng bằng, đặc biệt an toàn cho người già, trẻ em và người khuyết tật.
