Việc sở hữu bản vẽ CAD chi tiết về cấu tạo thang máy là bước đi thiết yếu cho bất kỳ ai tham gia vào quá trình thiết kế, thi công hoặc bảo trì hệ thống thang máy. Các tệp tin này cung cấp thông tin kỹ thuật chính xác, giúp đảm bảo an toàn, hiệu quả và tính thẩm mỹ cho công trình. Bài viết này sẽ đi sâu vào bản chất của bản vẽ CAD cấu tạo thang máy, các loại bản vẽ phổ biến, tầm quan trọng của việc có chi tiết từng bộ phận và hướng dẫn cách tra cứu, tải về thư viện file CAD hữu ích.
Thư viện file CAD chi tiết cấu tạo thang máy đóng vai trò như một bộ khung xương vững chắc, minh họa rõ nét các thành phần chính từ cabin, cửa, ray dẫn hướng, hệ thống truyền động cho đến các yếu tố kết cấu như hố pit và giếng thang. Nắm vững nội dung của các bản vẽ này sẽ giúp bạn hiểu rõ hơn về công năng, thông số kỹ thuật và cách thức hoạt động của thang máy, từ đó đưa ra những quyết định thiết kế và thi công tối ưu nhất. Tiếp theo, chúng ta sẽ khám phá chi tiết hơn về những gì mà một bản vẽ CAD thang máy mang lại.
Cấu tạo chi tiết thang máy thể hiện qua bản vẽ CAD là gì?
Bản vẽ CAD chi tiết cấu tạo thang máy là tập hợp các bản vẽ kỹ thuật được tạo ra bằng phần mềm thiết kế có sự hỗ trợ của máy tính (CAD). Chúng thể hiện đầy đủ, chính xác các bộ phận, kích thước, thông số kỹ thuật và mối liên hệ giữa chúng trong một hệ thống thang máy hoàn chỉnh. Tầm quan trọng của bản vẽ CAD là không thể phủ nhận, bởi chúng là ngôn ngữ chung giữa kiến trúc sư, kỹ sư, nhà thầu và người sử dụng, đảm bảo sự đồng nhất trong quá trình thiết kế và thi công, giảm thiểu sai sót và tối ưu hóa hiệu quả làm việc.
Có thể bạn quan tâm: Chi Phí Lắp Đặt Thang Máy Gia Đình 2026: Báo Giá Chi Tiết & Yếu Tố Ảnh Hưởng
Các thành phần chính của thang máy thường được thể hiện một cách tỉ mỉ trên bản vẽ CAD bao gồm:
- Cabin thang máy: Hình dáng, kích thước, vật liệu hoàn thiện, hệ thống chiếu sáng, quạt thông gió và các nút điều khiển bên trong.
- Cửa thang máy: Bao gồm cửa cabin và cửa tầng, chi tiết về cơ chế hoạt động, ray dẫn hướng cửa, hệ thống an toàn và kích thước mở cửa.
- Ray dẫn hướng: Cấu tạo, loại ray sử dụng, cách lắp đặt và liên kết với kết cấu giếng thang, đảm bảo thang máy di chuyển êm ái và ổn định.
- Hệ thống truyền động: Chi tiết về máy kéo (đối với thang máy kéo hoặc thủy lực), hệ thống puly, cáp tải hoặc xi-lanh thủy lực, phanh an toàn và các bộ phận liên quan.
- Hệ thống điều khiển: Bao gồm bảng điều khiển trong cabin, bảng điều khiển ngoài tầng, bộ xử lý trung tâm (controller), cảm biến, hệ thống liên lạc, hệ thống báo động và các mạch điện tử.
- Hố pit (PIT): Kích thước, cấu tạo đáy hố, hệ thống thoát nước, ụ giảm chấn và các thiết bị an toàn đặt ở đáy hố.
- Giếng thang: Cấu trúc bao che, kích thước tổng thể, các điểm neo giữ, hệ thống chiếu sáng và thông gió cho giếng thang.
- Trần thang máy: Các chi tiết về hệ thống chiếu sáng, quạt, loa âm thanh và cách lắp đặt các bộ phận này.
- Sàn thang máy: Cấu tạo, vật liệu và khả năng chịu tải.
Bản vẽ CAD thang máy bao gồm những thông tin gì?
Một bộ bản vẽ CAD thang máy hoàn chỉnh không chỉ đơn thuần là hình ảnh mà còn chứa đựng lượng lớn thông tin kỹ thuật thiết yếu, giúp người xem hiểu rõ bản chất và cách thức vận hành của thang máy. Các loại bản vẽ thường có trong một bộ hồ sơ bao gồm:

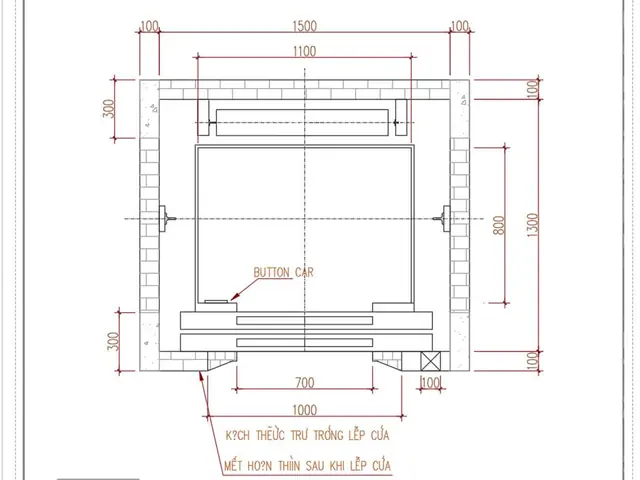

- Bản vẽ mặt bằng: Thể hiện bố cục tổng thể của thang máy trong không gian kiến trúc, bao gồm vị trí giếng thang, kích thước hố thang, cửa tầng và các không gian xung quanh.
- Bản vẽ mặt cắt: Cung cấp cái nhìn chi tiết về cấu tạo theo chiều dọc, thể hiện chiều cao đỉnh giếng, chiều sâu hố pit, vị trí máy kéo, hệ thống cáp, ray dẫn hướng và các chi tiết theo trục thẳng đứng.
- Bản vẽ chi tiết bộ phận: Tập trung vào từng thành phần cụ thể như cơ cấu cửa, hệ thống treo cabin, cụm máy kéo, bộ điều khiển, nhằm mô tả rõ ràng cấu tạo, kích thước lắp ghép và các thông số kỹ thuật riêng biệt.
Các thông số kỹ thuật quan trọng hiển thị trên bản vẽ CAD bao gồm:
- Kích thước hố thang: Chiều rộng, chiều sâu và chiều cao tổng thể của giếng thang.
- Kích thước cabin: Chiều rộng, chiều sâu và chiều cao sử dụng bên trong cabin.
- Chiều cao đỉnh giếng (OH – Overhead): Khoảng cách từ sàn tầng trên cùng đến trần giếng thang.
- Chiều sâu hố pit (PIT Depth): Khoảng cách từ sàn tầng trệt đến đáy hố pit.
- Vật liệu: Các loại vật liệu được sử dụng cho cabin, cửa, vách giếng thang và các bộ phận kết cấu khác.
- Dung sai: Các giới hạn cho phép về sai số trong quá trình chế tạo và lắp đặt để đảm bảo hoạt động chính xác.
- Thông số tải trọng: Khả năng chịu tải tối đa của thang máy (ví dụ: 320kg, 450kg, 1000kg).
- Tốc độ di chuyển: Vận tốc tối đa của cabin.
- Số điểm dừng và vị trí các tầng: Mô tả các tầng mà thang máy phục vụ.
- Kích thước và loại cửa: Chiều rộng, chiều cao cửa và cơ chế đóng mở.
Các loại bản vẽ CAD cấu tạo thang máy phổ biến
Có thể bạn quan tâm: Chi Phí Bảo Trì Thang Máy Gia Đình: Bao Nhiêu Là Hợp Lý? Cập Nhật Mới Nhất
Sự đa dạng trong nhu cầu sử dụng và đặc thù kiến trúc dẫn đến sự phát triển của nhiều loại bản vẽ CAD thang máy khác nhau, mỗi loại tập trung vào các khía cạnh riêng biệt để đáp ứng tối ưu yêu cầu của từng công trình. Việc hiểu rõ các loại bản vẽ này giúp người dùng lựa chọn được tài liệu phù hợp nhất cho mục đích của mình.
- Bản vẽ CAD thang máy gia đình: Loại bản vẽ này thường tập trung vào các kích thước nhỏ gọn, phù hợp với không gian hạn chế của nhà ở riêng lẻ. Chúng nhấn mạnh vào sự cân đối giữa kích thước cabin, hố thang và các yêu cầu về thẩm mỹ nội thất. Các thông số kỹ thuật được trình bày chi tiết nhưng vẫn ưu tiên sự đơn giản, dễ hiểu cho người dùng cá nhân.
- Bản vẽ CAD thang máy tải hàng: Đặc trưng của loại bản vẽ này là việc nhấn mạnh vào khả năng chịu tải trọng lớn, kích thước hố thang thường lớn hơn và các chi tiết kết cấu chịu lực được thể hiện rõ nét. Bản vẽ tập trung vào độ bền, độ an toàn và các yếu tố kỹ thuật đảm bảo thang máy hoạt động hiệu quả trong môi trường công nghiệp hoặc thương mại có tần suất sử dụng cao.
- Bản vẽ CAD thang máy kính: Loại bản vẽ này chú trọng đặc biệt vào yếu tố thẩm mỹ, vật liệu kính và cách tích hợp thang máy vào kiến trúc tổng thể của tòa nhà. Chúng thể hiện chi tiết cách lắp đặt các tấm kính cường lực, khung đỡ, hệ thống chiếu sáng làm nổi bật vẻ đẹp của cabin và giếng thang, cũng như sự hài hòa với không gian nội thất và ngoại thất.
Tại sao cần có bản vẽ CAD chi tiết cho từng bộ phận thang máy?
Việc sở hữu bản vẽ CAD chi tiết cho từng bộ phận thang máy mang lại những lợi ích thiết thực, vượt xa việc chỉ đơn thuần cung cấp hình ảnh tổng quan. Chúng đóng vai trò là nền tảng vững chắc cho mọi hoạt động liên quan đến thang máy, từ thiết kế ban đầu đến bảo trì lâu dài.
- Tính toán kết cấu và đảm bảo an toàn vận hành: Bản vẽ chi tiết cung cấp thông số chính xác về kích thước, vật liệu và cách lắp ghép của từng bộ phận. Điều này cho phép các kỹ sư kết cấu tính toán tải trọng, ứng suất và độ bền của các thành phần, từ đó đảm bảo thang máy hoạt động an toàn, ổn định và tuân thủ các tiêu chuẩn kỹ thuật. Sai sót trong tính toán kết cấu có thể dẫn đến hậu quả nghiêm trọng về an toàn.
- Hỗ trợ lắp đặt, bảo trì và sửa chữa: Khi tiến hành lắp đặt, các bản vẽ chi tiết giúp đội ngũ kỹ thuật xác định đúng vị trí, cách thức kết nối của từng linh kiện. Trong quá trình vận hành, nếu có sự cố xảy ra, bản vẽ chi tiết là tài liệu tham khảo quan trọng để chẩn đoán vấn đề, xác định bộ phận cần sửa chữa hoặc thay thế, giúp quá trình bảo trì diễn ra nhanh chóng, hiệu quả và tiết kiệm chi phí.
Hướng dẫn tra cứu và tải về thư viện file CAD cấu tạo thang máy
Có thể bạn quan tâm: Bản Vẽ Thiết Kế Thang Máy Gia Đình Chuẩn: Kích Thước, Cấu Tạo & Hướng Dẫn Đọc Chi Tiết
Việc tiếp cận và sử dụng các tệp tin CAD cấu tạo thang máy có thể trở nên dễ dàng hơn nếu bạn biết tìm kiếm ở đâu và như thế nào. Có nhiều nguồn cung cấp thư viện này, mỗi nguồn lại có những ưu điểm riêng.
Các nguồn cung cấp thư viện CAD thang máy phổ biến bao gồm:
- Các trang web chuyên về tài liệu xây dựng và kỹ thuật: Nhiều website uy tín dành riêng cho lĩnh vực xây dựng và kỹ thuật cung cấp kho dữ liệu khổng lồ về các bản vẽ, mô hình 3D của nhiều hạng mục công trình, trong đó có thang máy.
- Diễn đàn ngành: Các diễn đàn trực tuyến dành cho kiến trúc sư, kỹ sư, nhà thiết kế là nơi cộng đồng chia sẻ kiến thức, kinh nghiệm và cả các tài liệu hữu ích như file CAD.
- Website của nhà sản xuất thang máy: Nhiều nhà sản xuất cung cấp tài liệu kỹ thuật chi tiết, bao gồm cả bản vẽ CAD của các dòng sản phẩm của họ, nhằm hỗ trợ khách hàng và đối tác.
Các bước cơ bản để tìm kiếm, lựa chọn và tải về file CAD phù hợp với nhu cầu:
- Xác định rõ nhu cầu: Bạn cần bản vẽ loại thang máy nào (gia đình, tải hàng, kính), chi tiết bộ phận nào, và định dạng file ra sao (dwg, dxf).
- Sử dụng từ khóa tìm kiếm hiệu quả: Kết hợp các từ khóa như “thang máy CAD”, “bản vẽ cấu tạo thang máy file DWG”, “thang máy gia đình CAD”, “thang máy tải hàng bản vẽ kỹ thuật”.
- Truy cập các nguồn tin cậy: Ưu tiên các trang web có độ uy tín cao, diễn đàn chuyên ngành hoặc website chính thức của nhà sản xuất.
- Xem trước nội dung: Nhiều trang cho phép xem trước bản vẽ hoặc mô tả chi tiết, giúp bạn đánh giá sự phù hợp trước khi tải về.
- Tải về và lưu trữ: Chọn định dạng file tương thích với phần mềm CAD bạn đang sử dụng và lưu trữ cẩn thận.
Lưu ý khi sử dụng file CAD đã tải về:
- Kiểm tra định dạng: Đảm bảo file có định dạng tương thích với phiên bản phần mềm CAD của bạn (ví dụ: AutoCAD, Revit).
- Phiên bản phần mềm: Các phiên bản AutoCAD mới hơn có thể đọc được file từ các phiên bản cũ hơn, nhưng ngược lại có thể gặp khó khăn.
- Nguồn gốc file: Nên ưu tiên các file từ nguồn chính thống hoặc có cộng đồng người dùng uy tín để tránh các file bị lỗi hoặc chứa mã độc.
Những yếu tố kỹ thuật quan trọng cần lưu ý khi xem bản vẽ CAD cấu tạo thang máy
Khi tiếp cận các bản vẽ CAD cấu tạo thang máy, việc hiểu rõ các yếu tố kỹ thuật là vô cùng quan trọng để đảm bảo việc thiết kế, thi công và vận hành đạt tiêu chuẩn. Bản vẽ không chỉ là hình ảnh mà còn là tập hợp các quy chuẩn và chi tiết kỹ thuật cần tuân thủ.
- Các quy chuẩn kỹ thuật liên quan đến thiết kế và thi công thang máy: Các bản vẽ cần tuân thủ các tiêu chuẩn quốc gia và quốc tế về thang máy như TCVN (Việt Nam), EN (Châu Âu), ASME (Mỹ). Bản vẽ sẽ thể hiện các thông số về an toàn, khả năng chịu lực, chống cháy, yêu cầu về không gian và các quy định khác để đảm bảo an toàn cho người sử dụng.
- Cấu tạo đáy hố PIT và vai trò của ụ giảm chấn: Đáy hố pit là khu vực quan trọng dưới cùng của giếng thang, nơi chứa các thiết bị an toàn như ụ giảm chấn. Trên bản vẽ CAD, chi tiết về cấu tạo bê tông, kích thước, vị trí lắp đặt của ụ giảm chấn sẽ được thể hiện rõ ràng. U giảm chấn có vai trò hấp thụ năng lượng khi cabin di chuyển xuống dưới tốc độ cho phép, giúp bảo vệ cabin và hành khách trong trường hợp khẩn cấp.
- Chiều cao đỉnh giếng (OH) và chiều sâu hố thang (PIT) ảnh hưởng đến thiết kế tổng thể: Chiều cao OH và chiều sâu PIT là hai yếu tố quyết định đến khả năng lắp đặt của các thiết bị như máy kéo, hệ thống đối trọng, và đảm bảo không gian an toàn cho người bảo trì. Bản vẽ CAD sẽ thể hiện chính xác các thông số này, ảnh hưởng trực tiếp đến chi phí xây dựng hố thang và lựa chọn loại máy kéo phù hợp. Một OH đủ lớn sẽ cho phép lắp đặt máy kéo phía trên, trong khi PIT sâu sẽ cần thiết cho các hệ thống thủy lực hoặc để chứa thiết bị an toàn.
Tích hợp bản vẽ CAD cấu tạo thang máy vào quy trình thiết kế và thi công
Có thể bạn quan tâm: Bản Vẽ Kết Cấu Nhà Có Thang Máy: Hướng Dẫn Chi Tiết & Các Mẫu Phổ Biến
Bản vẽ CAD cấu tạo thang máy không chỉ là tài liệu tham khảo mà còn là công cụ hữu hiệu, đóng vai trò trung tâm trong việc liên kết và tối ưu hóa quy trình thiết kế và thi công.
- Hỗ trợ việc lên phương án thiết kế kiến trúc và kết cấu: Kiến trúc sư có thể dễ dàng tích hợp bản vẽ thang máy vào bản vẽ tổng thể của tòa nhà, đảm bảo sự hài hòa về không gian và thẩm mỹ. Đồng thời, các kỹ sư kết cấu sẽ sử dụng các thông số từ bản vẽ để tính toán và gia cố kết cấu giếng thang, đảm bảo chịu lực tốt và an toàn.
- Lập dự toán và quản lý vật tư: Bản vẽ chi tiết giúp xác định chính xác số lượng, chủng loại và quy cách vật liệu cần thiết cho việc thi công thang máy, từ đó lập dự toán chi phí một cách khoa học và chính xác. Điều này cũng giúp kiểm soát tốt việc mua sắm và sử dụng vật tư, tránh lãng phí.
- Giám sát thi công: Trong quá trình thi công, bản vẽ CAD là kim chỉ nam cho đội ngũ công nhân, giúp họ lắp đặt đúng theo thiết kế. Đội ngũ giám sát có thể dựa vào bản vẽ để kiểm tra tiến độ, chất lượng thi công và đối chiếu với các hạng mục thực tế, đảm bảo công trình đạt chuẩn và an toàn.
Phân biệt bản vẽ thang máy 2D và 3D
Việc lựa chọn giữa bản vẽ 2D và 3D phụ thuộc vào mục đích sử dụng và yêu cầu cụ thể của dự án, mỗi loại đều có những ưu điểm và nhược điểm riêng trong việc thể hiện cấu tạo thang máy.
-
Ưu điểm và nhược điểm của mỗi loại bản vẽ:
- Bản vẽ 2D: Thường tập trung vào các mặt cắt, mặt bằng và chi tiết kỹ thuật dạng phẳng. Ưu điểm là dễ đọc, dễ hiểu các thông số, thích hợp cho việc thi công chi tiết và tính toán kết cấu. Tuy nhiên, chúng có thể khó hình dung tổng thể không gian và mối quan hệ giữa các bộ phận trong một cách trực quan.
- Bản vẽ 3D: Cung cấp mô hình không gian ba chiều, cho phép người xem hình dung rõ nét cấu tạo, hình dáng và vị trí của từng bộ phận. Ưu điểm là tính trực quan cao, dễ dàng phát hiện lỗi thiết kế, thuận lợi cho việc trình bày ý tưởng và đánh giá thẩm mỹ. Nhược điểm là có thể phức tạp hơn trong việc thể hiện chi tiết kỹ thuật chính xác và đòi hỏi phần mềm chuyên dụng để chỉnh sửa.
-
Khi nào nên sử dụng bản vẽ 2D, khi nào nên ưu tiên bản vẽ 3D:
- Nên sử dụng bản vẽ 2D: Trong các giai đoạn thiết kế chi tiết, lập dự toán, thi công lắp đặt các bộ phận cơ khí, điện và kiểm tra thông số kỹ thuật chính xác.
- Nên ưu tiên bản vẽ 3D: Trong giai đoạn lên ý tưởng thiết kế kiến trúc, trình bày concept cho khách hàng, kiểm tra sự phù hợp của thang máy với không gian nội thất và ngoại thất, hoặc khi cần mô phỏng hoạt động và phát hiện xung đột giữa các bộ phận.
Lợi ích khi sử dụng các mô hình 3D có sẵn trong thư viện CAD
Việc tận dụng các mô hình 3D thang máy có sẵn trong thư viện CAD mang lại nhiều lợi ích đáng kể cho các chuyên gia trong ngành, giúp quy trình làm việc trở nên hiệu quả và sáng tạo hơn.
- Khả năng hình dung trực quan và đánh giá thẩm mỹ: Các mô hình 3D giúp kiến trúc sư, nhà thiết kế và chủ đầu tư dễ dàng hình dung được hình dáng, kích thước và phong cách của thang máy trong không gian thực tế. Điều này hỗ trợ đắc lực trong việc đánh giá tính thẩm mỹ, sự hòa hợp với kiến trúc tổng thể và đưa ra các quyết định thiết kế phù hợp.
- Tiết kiệm thời gian dựng mô hình mới: Thay vì phải bắt đầu xây dựng mô hình từ đầu, việc sử dụng các thư viện 3D có sẵn giúp tiết kiệm đáng kể thời gian và công sức. Các mô hình này thường được tạo sẵn với độ chi tiết cao, sẵn sàng để tích hợp vào bản vẽ hoặc dự án lớn hơn, từ đó đẩy nhanh tiến độ làm việc.
Các yếu tố ảnh hưởng đến kích thước tiêu chuẩn cho bản vẽ CAD thang máy gia đình
Kích thước tiêu chuẩn cho thang máy gia đình trên bản vẽ CAD không cố định mà phụ thuộc vào nhiều yếu tố để đảm bảo sự phù hợp với không gian và nhu cầu sử dụng thực tế.
- Diện tích sàn và bố cục không gian nhà ở: Diện tích tổng thể của ngôi nhà và cách bố trí các phòng sẽ quyết định đến vị trí lắp đặt thang máy. Với những ngôi nhà có diện tích hẹp, cần lựa chọn thang máy có kích thước cabin nhỏ gọn, hoặc thang máy có thiết kế đặc biệt như thang máy trục vít.
- Số lượng thành viên và tần suất sử dụng: Gia đình có nhiều thành viên hoặc có người già, trẻ nhỏ, người khuyết tật sẽ có nhu cầu sử dụng thang máy thường xuyên hơn, đòi hỏi kích thước cabin đủ rộng để thoải mái di chuyển, đôi khi cần chở thêm xe lăn hoặc đồ dùng cồng kềnh.
- Các loại vật liệu xây dựng và phương án thiết kế hố thang: Việc lựa chọn vật liệu xây dựng cho hố thang (bê tông, gạch, khung thép) và phương án thiết kế hố thang (hố thang xây, hố thang khung cabin) cũng ảnh hưởng đến kích thước cuối cùng. Ví dụ, hố thang khung cabin có thể linh hoạt hơn về kích thước so với hố thang xây truyền thống.
