Thang máy, một thiết bị không thể thiếu trong các tòa nhà hiện đại, ngày càng trở nên quen thuộc với cuộc sống hàng ngày. Tuy nhiên, không phải ai cũng nắm rõ cấu tạo của chiếc thang máy này bao gồm những bộ phận nào và nguyên lý hoạt động cơ bản của nó ra sao. Việc hiểu rõ về cấu tạo thang máy không chỉ giúp người dùng sử dụng an toàn hơn mà còn là kiến thức nền tảng quan trọng cho những ai quan tâm đến kỹ thuật, lắp đặt hay bảo trì.
Bài viết này sẽ đi sâu vào phân tích chi tiết cấu tạo thang máy, liệt kê và mô tả từng bộ phận chính từ cơ khí đến điện tử. Đồng thời, chúng ta sẽ khám phá nguyên lý hoạt động cơ bản để hiểu cách thang máy di chuyển lên xuống một cách hiệu quả và an toàn. Cuối cùng, bài viết sẽ cung cấp thông tin bổ sung về cấu tạo thang máy gia đình và các khía cạnh kỹ thuật liên quan.

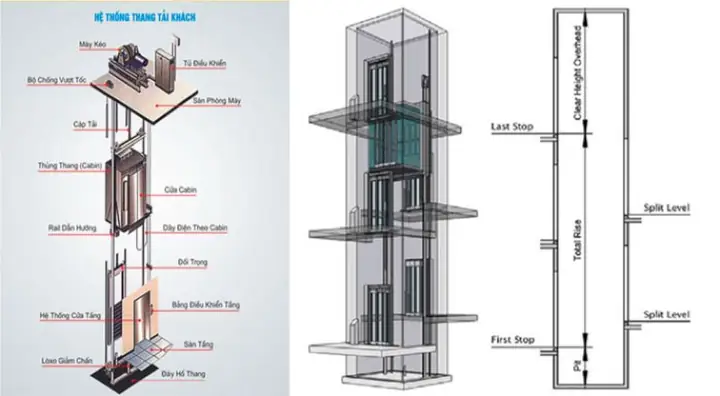

Cấu tạo thang máy gồm những bộ phận chính nào?
Một chiếc thang máy hoàn chỉnh được cấu thành từ nhiều bộ phận cơ khí và điện tử kết hợp nhịp nhàng. Các bộ phận này bao gồm: hố thang máy và hố pit, khung và cabin, hệ thống cửa, đối trọng, máy kéo, ray dẫn hướng, cáp tải, bộ chống quá tốc, thiết bị an toàn, tủ điều khiển và hệ thống phanh cơ.
Hố thang máy (bao gồm hố pit)
Hố thang máy là không gian được xây dựng theo phương thẳng đứng, bao bọc lấy toàn bộ hành trình di chuyển của cabin và đối trọng. Phần đáy của hố thang được gọi là hố pit, có vai trò quan trọng trong việc chứa các bộ phận cơ khí như máy kéo, hệ thống phanh và là nơi đảm bảo an toàn cho kỹ thuật viên khi bảo trì. Hố thang máy được thiết kế với độ chính xác cao về kích thước và vật liệu chịu lực để đảm bảo an toàn tuyệt đối trong quá trình vận hành.
Khung cabin và cabin thang máy
Khung cabin, thường được làm bằng thép chịu lực, đóng vai trò là bộ xương nâng đỡ toàn bộ cấu trúc cabin. Cabin thang máy là không gian mà người dùng di chuyển bên trong, được ốp vật liệu thẩm mỹ và trang bị các thiết bị tiện ích như tay vịn, quạt thông gió, đèn chiếu sáng và bảng điều khiển. Cabin được gắn chặt vào khung để di chuyển dọc theo ray dẫn hướng.
Hệ thống cửa thang máy (cửa cabin và cửa tầng)
Hệ thống cửa thang máy bao gồm cửa cabin (gắn trên cabin) và cửa tầng (gắn tại các điểm dừng). Cả hai loại cửa này hoạt động đồng bộ thông qua một cơ chế điều khiển tự động, đảm bảo cửa chỉ mở khi cabin đã dừng đúng vị trí và đóng lại an toàn trước khi cabin di chuyển. Cơ chế hoạt động của cửa có thể là cửa trượt, cửa xếp hoặc cửa gấp, tùy thuộc vào thiết kế và loại thang máy.
Có thể bạn quan tâm: Chi Phí Lắp Đặt Thang Máy Gia Đình Trọn Gói: Báo Giá Mới Nhất 2026
Đối trọng
Đối trọng là một khối vật nặng, thường làm bằng gang hoặc bê tông, có trọng lượng xấp xỉ bằng cabin cộng với khoảng 40-50% tải trọng định mức. Nó được kết nối với cabin thông qua hệ thống cáp tải và chạy dọc theo ray dẫn hướng riêng hoặc cùng với ray của cabin. Vai trò chính của đối trọng là cân bằng tải trọng, giúp máy kéo hoạt động nhẹ nhàng hơn, tiết kiệm năng lượng và giảm thiểu hao mòn.
Máy kéo (động cơ)
Máy kéo, hay còn gọi là động cơ thang máy, là bộ phận tạo ra lực kéo để di chuyển cabin lên xuống. Máy kéo thường là động cơ điện xoay chiều hoặc động cơ điện một chiều, kết nối với một trục quay có gắn ròng rọc. Cáp tải sẽ quấn quanh ròng rọc này, và khi ròng rọc quay, cabin và đối trọng sẽ di chuyển theo chiều ngược nhau.
Ray dẫn hướng
Ray dẫn hướng là hệ thống các thanh thép hình chữ T hoặc chữ L được lắp đặt thẳng đứng dọc theo hai bên thành hố thang. Chúng có tác dụng định vị, dẫn hướng cho cabin và đối trọng di chuyển lên xuống một cách ổn định, tránh xê dịch và rung lắc trong quá trình vận hành. Ray dẫn hướng yêu cầu độ chính xác cao về độ thẳng và song song.
Cáp tải
Cáp tải là bộ phận chịu lực chính, dùng để treo cabin và đối trọng, đồng thời là phương tiện truyền lực từ máy kéo. Cáp tải thường được làm từ nhiều sợi thép xoắn lại với nhau, có độ bền kéo cao và được bôi trơn định kỳ để chống ăn mòn. Số lượng và đường kính cáp tải phụ thuộc vào tải trọng của thang máy.
Bộ chống quá tốc và thiết bị an toàn khác
Bộ chống quá tốc là một thiết bị an toàn quan trọng, có chức năng phát hiện và can thiệp khi cabin di chuyển với tốc độ vượt quá giới hạn cho phép. Khi phát hiện tốc độ bất thường, bộ chống quá tốc sẽ kích hoạt hệ thống phanh cơ để dừng cabin. Ngoài ra, thang máy còn được trang bị nhiều thiết bị an toàn khác như công tắc giới hạn hành trình, cảm biến an toàn cửa, bộ giới hạn tốc độ, bộ giảm chấn ở hố pit.
Có thể bạn quan tâm: Chi Phí Bảo Trì Thang Máy Gia Đình Và Chung Cư: Cập Nhật 2024
Tủ điều khiển (bảng điện)
Tủ điều khiển, hay còn gọi là bảng điện điều khiển, là bộ não của thang máy, chứa các linh kiện điện tử và mạch điều khiển. Nó nhận tín hiệu từ bảng điều khiển trong cabin và các cảm biến, sau đó xử lý và gửi lệnh đến máy kéo, hệ thống cửa và các bộ phận khác để điều khiển hoạt động của thang máy theo yêu cầu. Tủ điều khiển cũng là nơi tích hợp các mạch an toàn và bộ điều khiển biến tần.
Hệ thống phanh cơ (phanh an toàn)
Hệ thống phanh cơ, hay còn gọi là phanh an toàn, bao gồm các má phanh và cơ cấu kích hoạt, thường được tích hợp trực tiếp vào máy kéo hoặc lắp riêng biệt. Trong trường hợp mất điện đột ngột, tốc độ vượt quá giới hạn, hoặc khi hệ thống điều khiển phát hiện sự cố, hệ thống phanh sẽ tự động kích hoạt, kẹp chặt vào ray dẫn hướng hoặc trục máy kéo để giữ cabin dừng lại an toàn.
Nguyên lý hoạt động cơ bản của thang máy diễn ra như thế nào?
Nguyên lý hoạt động cơ bản của thang máy dựa trên sự phối hợp nhịp nhàng giữa máy kéo, cáp tải, đối trọng và hệ thống điều khiển để di chuyển cabin lên xuống. Khi người dùng nhấn nút chọn tầng trên bảng điều khiển, tủ điều khiển sẽ xử lý tín hiệu này. Nếu điều kiện an toàn cho phép, tủ điều khiển sẽ cấp điện cho máy kéo quay theo chiều tương ứng, kéo theo cáp tải.
Vai trò của máy kéo trong việc kéo cáp tải và di chuyển cabin là trung tâm của quá trình vận hành. Khi máy kéo quay, nó sẽ kéo cáp tải, làm cabin di chuyển theo hướng đã được chỉ định. Trong khi đó, đối trọng sẽ di chuyển theo chiều ngược lại.
Cơ chế hoạt động của đối trọng giúp giảm tải cho động cơ. Nhờ có đối trọng, trọng lượng mà máy kéo cần tác động để di chuyển cabin được giảm đi đáng kể, giúp tiết kiệm năng lượng tiêu thụ và giảm thiểu sự hao mòn cho động cơ, hộp số và cáp tải.
Hệ thống điều khiển, thông qua tủ điện, xử lý lệnh di chuyển và kích hoạt các bộ phận. Tủ điện nhận lệnh từ bảng điều khiển, phân tích thông tin về vị trí hiện tại của cabin và yêu cầu của người dùng, sau đó điều khiển máy kéo quay, mở/đóng cửa và kích hoạt các thiết bị an toàn khác.
Cơ chế hoạt động của các thiết bị an toàn khi có sự cố đảm bảo an toàn tối đa cho người sử dụng. Khi phát hiện bất kỳ dấu hiệu bất thường nào như mất điện, quá tốc độ, hoặc cửa chưa đóng kín, các thiết bị an toàn sẽ lập tức được kích hoạt. Bộ chống quá tốc có thể kích hoạt phanh cơ, công tắc hành trình sẽ ngắt nguồn điện, và các cảm biến cửa sẽ ngăn cabin di chuyển nếu cửa chưa đóng hoàn toàn.
Có thể bạn quan tâm: Catalogue Thang Máy Gia Đình Mitsubishi: Thông Số, Mẫu Mã & Báo Giá Chi Tiết
Các bộ phận quan trọng trong hệ thống điều khiển thang máy là gì?
Hệ thống điều khiển thang máy bao gồm nhiều bộ phận quan trọng, trong đó tủ điều khiển đóng vai trò trung tâm xử lý thông tin và đưa ra mệnh lệnh. Bên trong tủ điều khiển, các linh kiện như bảng điều khiển, bộ xử lý tín hiệu, biến tần, hệ thống liên lạc nội bộ và các cảm biến đóng góp vào việc vận hành an toàn và hiệu quả.
Bảng điều khiển (nút bấm, màn hình hiển thị)
Bảng điều khiển là giao diện tương tác giữa người dùng và thang máy, bao gồm các nút bấm chọn tầng, nút mở/đóng cửa, nút báo động và màn hình hiển thị thông tin. Các nút bấm gửi tín hiệu đến tủ điều khiển, trong khi màn hình hiển thị cung cấp thông tin về tầng hiện tại, hướng di chuyển và các cảnh báo an toàn.
Bộ xử lý tín hiệu và lập trình
Đây là “bộ não” của hệ thống điều khiển, chịu trách nhiệm tiếp nhận các tín hiệu từ bảng điều khiển và các cảm biến, sau đó xử lý theo chương trình đã được lập trình sẵn. Bộ xử lý tín hiệu sẽ đưa ra các quyết định về việc di chuyển cabin, tốc độ, thời gian dừng và kích hoạt các chức năng an toàn.
Biến tần (VVVF)
Biến tần, hay còn gọi là bộ điều khiển tốc độ vô cấp, là một bộ phận quan trọng trong các thang máy hiện đại. Nó cho phép điều chỉnh tốc độ của động cơ máy kéo một cách mượt mà, giúp thang máy tăng tốc, giảm tốc và dừng lại êm ái, giảm thiểu giật cục, mang lại trải nghiệm di chuyển thoải mái cho người dùng. Biến tần cũng góp phần tiết kiệm năng lượng.
Hệ thống liên lạc nội bộ
Có thể bạn quan tâm: Bộ Chống Vượt Tốc Thang Máy Governor: Cấu Tạo, Nguyên Lý Và Tầm Quan Trọng An Toàn
Hệ thống liên lạc nội bộ, thường bao gồm bộ đàm hoặc điện thoại nội bộ, cho phép người dùng bên trong cabin liên lạc với bộ phận cứu hộ hoặc bảo vệ bên ngoài trong trường hợp khẩn cấp. Đây là một tính năng an toàn thiết yếu, đảm bảo sự hỗ trợ kịp thời khi cần.
Cảm biến vị trí và tốc độ
Các cảm biến vị trí được lắp đặt dọc theo hố thang để xác định chính xác vị trí của cabin, giúp tủ điều khiển dừng cabin đúng tầng. Cảm biến tốc độ, thường tích hợp trong máy kéo hoặc là một bộ phận độc lập, theo dõi vận tốc di chuyển của cabin và gửi thông tin về cho bộ xử lý tín hiệu, đặc biệt quan trọng cho hệ thống chống quá tốc.
Tìm hiểu sâu hơn về các bộ phận cấu tạo thang máy gia đình
Thang máy gia đình, với mục đích phục vụ nhu cầu di chuyển cá nhân trong các ngôi nhà riêng, thường có cấu tạo và yêu cầu kỹ thuật khác biệt so với thang máy công cộng. Các yếu tố như không gian lắp đặt, loại hình thang máy (có phòng máy hoặc không phòng máy) và các tính năng an toàn bổ sung là những điểm cần lưu ý.
Cấu tạo chi tiết hố thang máy gia đình và các yêu cầu về không gian.
Hố thang máy gia đình cần đảm bảo độ sâu nhất định ở phía dưới (hố pit) để chứa các bộ phận an toàn và hệ thống phanh, cũng như chiều cao thông thủy phía trên cùng để máy kéo (nếu có) hoạt động. Yêu cầu về không gian lắp đặt cho thang máy gia đình thường linh hoạt hơn, có thể tận dụng giếng trời, góc nhà hoặc thậm chí xây dựng hố thang mới. Kích thước cabin cũng được tối ưu hóa để phù hợp với không gian nhà ở, thường nhỏ gọn hơn thang máy thương mại.
Phân biệt cấu tạo thang máy có phòng máy và thang máy không phòng máy.
Thang máy có phòng máy là loại truyền thống, trong đó máy kéo và tủ điều khiển được đặt trong một không gian riêng biệt gọi là phòng máy, thường nằm phía trên hố thang. Ngược lại, thang máy không phòng máy (MRL – Machine Room Less) là loại hiện đại, trong đó máy kéo được tích hợp trực tiếp vào hố thang (thường là loại máy kéo nhỏ gọn dạng đĩa) và tủ điều khiển được đặt trong khung cửa tầng hoặc trên đỉnh cabin. Thang máy không phòng máy giúp tiết kiệm không gian, đặc biệt phù hợp với các công trình kiến trúc không có diện tích xây phòng máy.
Giới thiệu về hệ thống cứu hộ tự động (ARS) trong thang máy.
Hệ thống cứu hộ tự động (ARS – Automatic Rescue System) là một tính năng an toàn tiên tiến trên nhiều loại thang máy, đặc biệt là thang máy gia đình. Khi xảy ra sự cố mất điện hoặc kẹt thang, hệ thống ARS sẽ tự động kích hoạt. Nó có thể di chuyển cabin đến tầng gần nhất, mở cửa và đưa người bên trong ra ngoài một cách an toàn, hoặc liên lạc tự động với đơn vị cứu hộ.
Các loại thang máy gia đình phổ biến và cấu tạo đặc trưng
Các loại thang máy gia đình phổ biến bao gồm thang máy trục vít, thang máy kéo, và thang máy thủy lực. Thang máy trục vít hoạt động dựa trên nguyên lý trục vít và đai ốc, thường có tốc độ chậm, êm ái và yêu cầu không gian hố thang tối thiểu, rất phù hợp cho nhà cải tạo. Thang máy kéo (sử dụng máy kéo và cáp tải) có cấu tạo tương tự thang máy công cộng nhưng kích thước nhỏ gọn hơn. Thang máy thủy lực sử dụng hệ thống xi-lanh và dầu thủy lực để nâng hạ cabin, thường không cần đối trọng và ít yêu cầu về chiều cao đỉnh hố thang.
Vai trò của các thiết bị an toàn bổ sung trên thang máy
Ngoài các thiết bị an toàn cơ bản, thang máy gia đình còn được trang bị nhiều tính năng bổ sung để tăng cường sự an toàn. Bao gồm hệ thống cảnh báo quá tải, cảm biến chống kẹt cửa, khóa an toàn cửa tầng, hệ thống đèn chiếu sáng khẩn cấp, và bộ lưu điện (UPS) để đảm bảo thang máy có thể hoạt động hoặc về tầng an toàn khi mất điện.

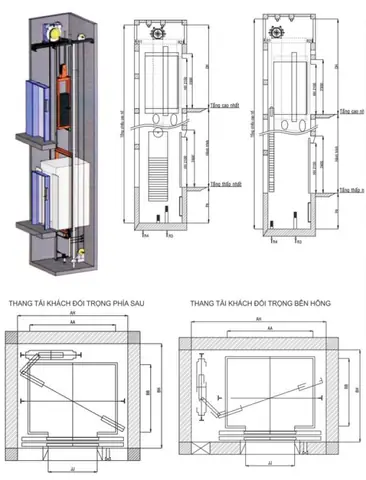

Bản vẽ kỹ thuật thang máy thể hiện cấu tạo chi tiết như thế nào?
Bản vẽ kỹ thuật thang máy là tài liệu quan trọng, thể hiện đầy đủ thông tin về cấu tạo, kích thước, vật liệu và cách lắp đặt của từng bộ phận. Bản vẽ bao gồm các mặt bằng, mặt cắt, chi tiết lắp ghép, sơ đồ điện và sơ đồ hoạt động. Chúng là cơ sở để kỹ sư thiết kế, thi công và bảo trì có thể hiểu rõ và làm việc chính xác với hệ thống thang máy.
Cấu tạo của hệ thống cửa thang máy
Hệ thống cửa thang máy bao gồm hai thành phần chính: cửa cabin và cửa tầng. Cửa cabin được gắn vào khung cabin, có thể là cửa trượt hai cánh, bốn cánh hoặc cửa xếp. Cửa tầng được lắp đặt cố định tại các mỗi tầng. Cả hai loại cửa này được kết nối với một bộ điều khiển cửa riêng biệt hoặc chung với tủ điều khiển chính. Khi cabin dừng lại ở một tầng, bộ điều khiển cửa sẽ đảm bảo cửa cabin và cửa tầng cùng mở hoặc đóng theo đúng trình tự an toàn. Các bộ phận chính của hệ thống cửa bao gồm ray trượt, bánh xe, động cơ cửa, bộ điều khiển cửa và các cảm biến an toàn.
