Phòng máy thang máy đóng vai trò là trung tâm điều khiển và là nơi đặt các thiết bị quan trọng, ảnh hưởng trực tiếp đến hiệu suất hoạt động, an toàn và tuổi thọ của thang máy. Việc xác định và tuân thủ đúng chiều cao phòng máy thang máy chuẩn là yếu tố then chốt trong thiết kế và thi công công trình.
Bài viết này sẽ cung cấp cái nhìn chi tiết về chiều cao phòng máy tiêu chuẩn cho từng loại thang máy, các quy định, khuyến nghị cần thiết, cũng như những lưu ý quan trọng khi xây dựng. Mục tiêu là giúp chủ đầu tư, kiến trúc sư và kỹ sư nắm vững các yêu cầu kỹ thuật, đảm bảo thang máy vận hành an toàn và hiệu quả.
Chiều cao phòng máy thang máy là bao nhiêu?
Chiều cao phòng máy thang máy được định nghĩa là khoảng cách từ sàn phòng máy đến trần phòng máy. Đây là yếu tố quan trọng bởi nó quyết định không gian đủ rộng rãi cho việc lắp đặt, vận hành an toàn và bảo trì thuận tiện các bộ phận cốt lõi của thang máy như động cơ, bộ điều khiển, hệ thống phanh. Một không gian phòng máy có chiều cao phù hợp sẽ giúp giảm thiểu rủi ro hư hỏng thiết bị do va chạm, quá nhiệt, đồng thời tạo điều kiện lý tưởng cho kỹ thuật viên thực hiện công việc sửa chữa, kiểm định định kỳ.
Các khoảng chiều cao tiêu chuẩn thường khác nhau tùy thuộc vào loại thang máy và tải trọng của chúng. Dưới đây là các thông số phổ biến:
- Thang máy gia đình: Thường có yêu cầu chiều cao thấp hơn so với thang máy tải khách hoặc thang máy tải hàng, do cấu tạo và tải trọng nhỏ gọn hơn.
- Thang máy tải trọng 250kg – 350kg: Phổ biến trong các tòa nhà văn phòng nhỏ, nhà phố hoặc chung cư mini. Chiều cao phòng máy cho loại này cần đảm bảo đủ không gian cho các thiết bị tương ứng.
- Thang máy tải trọng 450kg trở lên: Bao gồm các loại thang máy tải khách cho tòa nhà cao tầng, thang máy bệnh viện, thang máy tải hàng hóa. Các loại này đòi hỏi không gian phòng máy lớn hơn đáng kể do công suất và kích thước thiết bị tăng lên.
Chiều cao phòng máy thang máy gia đình tối thiểu là bao nhiêu?
Có thể bạn quan tâm: Cấu Tạo Thang Máy Chi Tiết: Mọi Bộ Phận & Nguyên Lý Hoạt Động Cơ Bản
Đối với thang máy gia đình, yêu cầu về chiều cao phòng máy thường linh hoạt hơn nhưng vẫn cần tuân thủ các nguyên tắc an toàn cơ bản. Mặc dù có thể có sự khác biệt giữa các nguồn thông tin hoặc tư vấn từ các nhà cung cấp khác nhau, nhìn chung, chiều cao phòng máy cho thang máy gia đình thường dao động trong khoảng từ 3000mm (3 mét) đến 3500mm (3.5 mét).
Con số này đủ để chứa các thiết bị chính như động cơ kéo, tủ điện điều khiển và các phụ kiện đi kèm. Quan trọng hơn là đảm bảo khoảng không gian thao tác an toàn cho kỹ thuật viên khi cần kiểm tra, bảo dưỡng hoặc sửa chữa, tránh tình trạng chật hẹp gây khó khăn và tiềm ẩn nguy hiểm. Việc tư vấn chi tiết với đơn vị lắp đặt thang máy là cần thiết để có được thông số chính xác nhất dựa trên mẫu thang máy cụ thể được lựa chọn.
Chiều cao phòng máy cho các loại thang máy tải trọng lớn hơn?
Đối với các loại thang máy có tải trọng từ 450kg trở lên, yêu cầu về chiều cao phòng máy sẽ tăng lên đáng kể để đáp ứng nhu cầu về kích thước và công suất của các thiết bị. Các tiêu chuẩn chiều cao phổ biến cho dòng thang máy này thường nằm trong khoảng từ 3800mm (3.8 mét) đến hơn 4500mm (4.5 mét), hoặc thậm chí cao hơn nữa đối với các hệ thống thang máy chuyên dụng cho công trình công nghiệp hoặc trung tâm thương mại lớn.
Chiều cao lớn hơn này là cần thiết để chứa các loại động cơ kéo mạnh mẽ hơn, các bộ điều khiển phức tạp và cồng kềnh hơn, cùng với các hệ thống an toàn dự phòng. Không gian rộng rãi cũng đảm bảo khả năng thông gió tốt hơn, giúp các thiết bị hoạt động ở nhiệt độ tối ưu, kéo dài tuổi thọ và giảm thiểu sự cố.
Yêu cầu về chiều cao phòng máy thang máy theo quy định và khuyến nghị
Có thể bạn quan tâm: Chi Phí Lắp Đặt Thang Máy Gia Đình Trọn Gói: Báo Giá Mới Nhất 2026
Việc đảm bảo chiều cao phòng máy thang máy không chỉ là vấn đề kỹ thuật mà còn liên quan đến các tiêu chuẩn và quy định an toàn. Các tổ chức tiêu chuẩn quốc tế, các nhà sản xuất thang máy uy tín thường đưa ra các khuyến nghị và yêu cầu chi tiết để đảm bảo thang máy hoạt động an toàn và hiệu quả trong suốt vòng đời sử dụng.
Các yêu cầu về chiều cao phòng máy xuất phát từ nhu cầu thực tế của việc lắp đặt, vận hành và bảo trì. Cụ thể, một không gian có chiều cao đủ lớn cho phép:
- Lắp đặt thuận tiện các thiết bị chính: Động cơ kéo, bộ điều khiển, biến tần, hệ thống phanh, hộp số (nếu có).
- Đảm bảo khoảng cách an toàn: Các thiết bị cần có khoảng trống xung quanh để tránh va chạm, quá nhiệt và thuận tiện cho việc tiếp cận.
- Tạo không gian cho kỹ thuật viên làm việc: Kỹ thuật viên cần có đủ không gian để di chuyển, sử dụng dụng cụ và thực hiện các thao tác kiểm tra, sửa chữa một cách an toàn.
- Hỗ trợ hệ thống an toàn: Một số hệ thống an toàn hoặc bộ phận điều chỉnh có thể yêu cầu không gian lắp đặt đặc biệt.

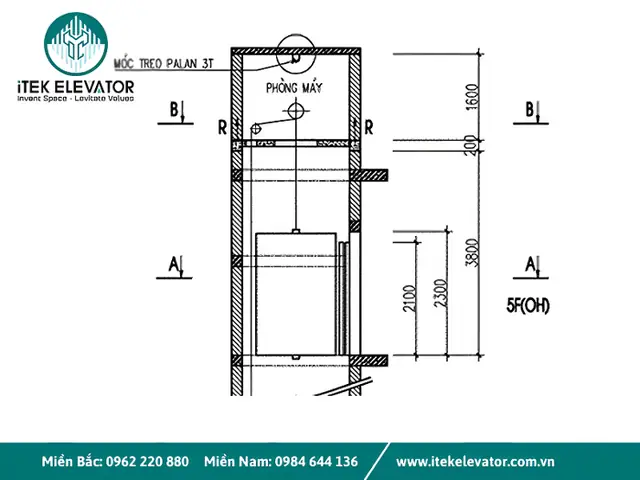

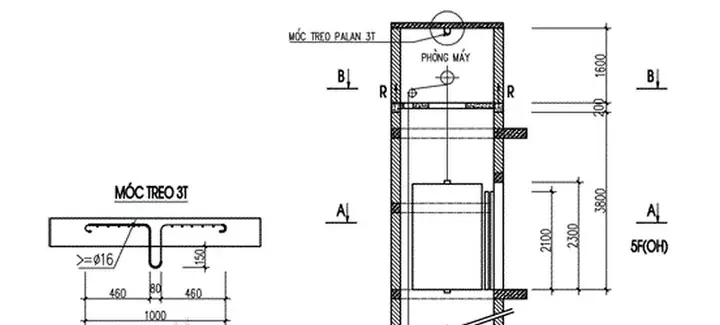

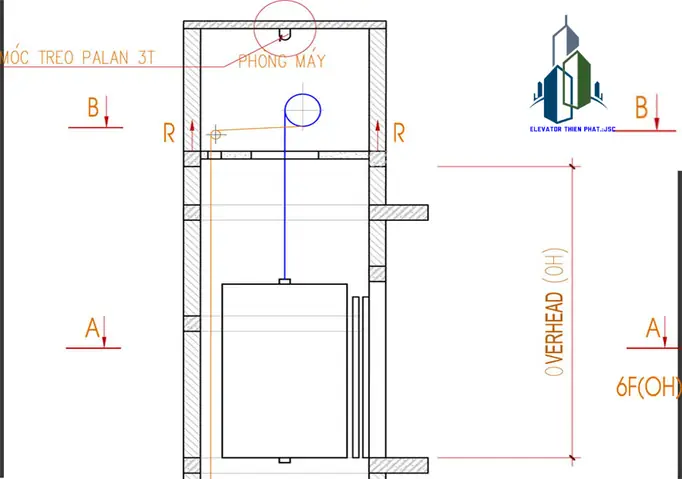

Yêu cầu về chiều cao OH (Overhead) liên quan đến phòng máy
Chiều cao OH, hay còn gọi là khoảng cách từ sàn cabin thang máy tầng trên cùng đến trần giếng thang, có mối liên hệ mật thiết với chiều cao phòng máy. Mặc dù OH không phải là không gian phòng máy, nhưng nó ảnh hưởng gián tiếp đến việc bố trí và thiết kế phòng máy.
Các thông số OH tối thiểu thường thấy có thể dao động từ khoảng 3500mm (3.5 mét) đến 3700mm (3.7 mét) hoặc cao hơn, tùy thuộc vào loại thang máy, tốc độ di chuyển và các yêu cầu về an toàn. Chiều cao OH cần đủ lớn để chứa các thiết bị an toàn như bộ giới hạn tốc độ, hệ thống giảm chấn và đảm bảo khoảng cách an toàn khi cabin dừng ở tầng trên cùng. Trong một số trường hợp, thiết kế của OH có thể ảnh hưởng đến chiều cao tối đa cho phép của phòng máy, đặc biệt là khi phòng máy được đặt phía trên giếng thang.
Các yếu tố ảnh hưởng đến chiều cao phòng máy thang máy
Có thể bạn quan tâm: Chi Phí Bảo Trì Thang Máy Gia Đình Và Chung Cư: Cập Nhật 2024
Ngoài tải trọng và loại thang máy, còn nhiều yếu tố kỹ thuật khác có thể tác động đến việc xác định chiều cao phòng máy. Loại máy kéo là một ví dụ điển hình. Các loại máy kéo không hộp số (gearless) thường có kích thước và cách bố trí khác với máy kéo có hộp số (geared), đòi hỏi không gian phòng máy khác nhau.
Hệ thống điều khiển cũng đóng vai trò quan trọng. Các tủ điều khiển hiện đại có thể nhỏ gọn hơn, nhưng các hệ thống điều khiển phức tạp hơn cho các tòa nhà cao tầng hoặc thang máy có nhiều tính năng đặc biệt có thể yêu cầu không gian tủ điện lớn hơn và cách bố trí riêng biệt. Ngoài ra, các yếu tố như hệ thống cứu hộ tự động, yêu cầu về thông gió và chiếu sáng trong phòng máy cũng có thể ảnh hưởng đến việc bố trí và yêu cầu về chiều cao tổng thể của không gian này.
Lưu ý khi xây dựng và giải quyết vấn đề chiều cao phòng máy thang máy
Việc xây dựng phòng máy thang máy đòi hỏi sự tính toán kỹ lưỡng, đặc biệt là đối với yếu tố chiều cao. Những lưu ý dưới đây sẽ giúp chủ đầu tư và đơn vị thi công tránh được các sai sót không đáng có.
Làm thế nào để xử lý khi không đủ chiều cao cho phòng máy thang máy?
Có thể bạn quan tâm: Catalogue Thang Máy Gia Đình Mitsubishi: Thông Số, Mẫu Mã & Báo Giá Chi Tiết
Trong trường hợp không gian xây dựng hạn chế, đặc biệt là chiều cao, không đủ để thiết lập một phòng máy truyền thống, có những giải pháp thay thế hiệu quả. Phương án phổ biến nhất là lựa chọn thang máy không phòng máy. Loại thang máy này loại bỏ hoàn toàn nhu cầu về phòng máy phía trên, vì các thiết bị điều khiển và máy kéo được tích hợp trực tiếp vào giếng thang hoặc đặt ở các vị trí khác trong hố thang.
Ngoài ra, có thể xem xét các điều chỉnh thiết kế khác như tối ưu hóa bố cục thiết bị trong phòng máy, sử dụng các loại máy kéo có kích thước nhỏ gọn hơn (nếu có sẵn và phù hợp với tải trọng yêu cầu), hoặc xem xét việc đặt phòng máy ở một vị trí khác không nhất thiết phải ở trên cùng của giếng thang (tuy nhiên phương án này cần được tư vấn kỹ lưỡng về kỹ thuật và an toàn).

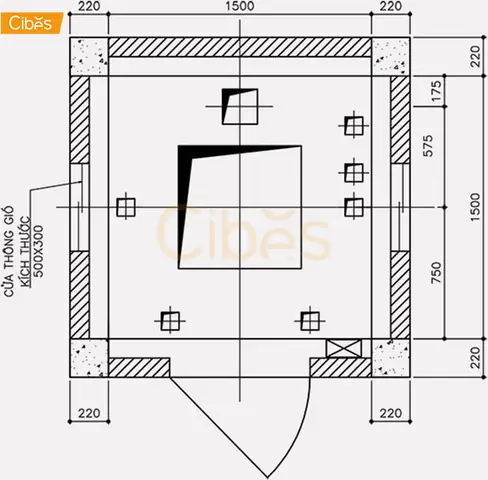

Các yêu cầu kỹ thuật khác cần quan tâm khi xây dựng phòng máy thang máy
Bên cạnh chiều cao, việc xây dựng phòng máy thang máy còn đòi hỏi chú ý đến nhiều yêu cầu kỹ thuật khác để đảm bảo an toàn và hiệu quả vận hành. Thông gió là yếu tố cực kỳ quan trọng, vì các thiết bị điện tử và động cơ sinh nhiệt lớn, cần không khí lưu thông để tránh quá nhiệt. Hệ thống thông gió phải đảm bảo luồng khí tươi vào và khí nóng ra, thường thông qua các cửa gió hoặc quạt hút.
Khoảng cách an toàn từ tủ điện đến các thiết bị khác, cũng như đến tường, cần được tuân thủ theo quy định. Sàn phòng máy phải có khả năng chịu lực tốt, đủ để đỡ toàn bộ trọng lượng của thiết bị và hoạt động bảo trì. Đảm bảo không gian làm việc an toàn cho kỹ thuật viên, với đủ ánh sáng, lối đi lại thông thoáng và các biện pháp phòng ngừa trơn trượt, té ngã là điều bắt buộc.
Sự khác biệt giữa thang có phòng máy và thang không phòng máy về yêu cầu không gian
Điểm khác biệt cơ bản nhất giữa thang máy có phòng máy và thang máy không phòng máy nằm ở yêu cầu về không gian. Thang máy có phòng máy đòi hỏi một khu vực riêng biệt, thường nằm phía trên đỉnh giếng thang, có chiều cao và diện tích nhất định để chứa toàn bộ hệ thống điều khiển và máy kéo.
Ngược lại, thang máy không phòng máy loại bỏ hoàn toàn yêu cầu về không gian phòng máy riêng biệt. Các thành phần thiết yếu như máy kéo thường được tích hợp vào đỉnh giếng thang hoặc gắn trực tiếp vào ray dẫn cabin, trong khi tủ điều khiển có thể được đặt ở vị trí dưới đáy hố thang hoặc trên đỉnh giếng thang với kích thước nhỏ gọn. Điều này giúp tiết kiệm không gian tối đa, đặc biệt phù hợp cho các công trình có diện tích hạn chế hoặc kiến trúc yêu cầu thẩm mỹ cao, không muốn lộ diện phòng máy.
Tầm quan trọng của việc tuân thủ tiêu chuẩn chiều cao phòng máy thang máy
Việc tuân thủ đúng tiêu chuẩn về chiều cao phòng máy thang máy mang ý nghĩa vô cùng quan trọng, ảnh hưởng trực tiếp đến sự an toàn, hiệu suất và tuổi thọ của hệ thống thang máy. Nếu không tuân thủ đúng các quy định và khuyến nghị về chiều cao, có thể dẫn đến nhiều hậu quả nghiêm trọng.
Các rủi ro bao gồm: thiết bị hoạt động trong điều kiện quá nhiệt, gây chập cháy hoặc hư hỏng sớm; không gian làm việc chật hẹp, gây khó khăn và nguy hiểm cho kỹ thuật viên trong quá trình bảo trì, sửa chữa, dẫn đến các sai sót kỹ thuật hoặc tai nạn lao động; ảnh hưởng đến hiệu suất hoạt động của thang máy do các bộ phận không được lắp đặt và điều chỉnh tối ưu; và quan trọng nhất là làm giảm độ an toàn tổng thể của hệ thống, tiềm ẩn nguy cơ gây ra các sự cố không mong muốn cho người sử dụng.
