Chiều sâu hố pit thang máy tiêu chuẩn là một yếu tố kỹ thuật quan trọng, ảnh hưởng trực tiếp đến sự an toàn, hiệu suất vận hành và khả năng bảo trì của hệ thống thang máy. Việc xác định đúng chiều sâu hố pit, tuân thủ các quy định và hiểu rõ các yếu tố ảnh hưởng sẽ giúp đảm bảo thang máy hoạt động ổn định và bền bỉ theo thời gian.
Bài viết này sẽ cung cấp cái nhìn chi tiết về chiều sâu hố pit thang máy theo tiêu chuẩn, phân tích các yếu tố tác động và làm rõ vai trò thiết yếu của bộ phận này trong cấu trúc tổng thể của thang máy. Chúng ta sẽ cùng khám phá các khoảng chiều sâu phổ biến, những yếu tố kỹ thuật đằng sau sự lựa chọn này, cùng những lưu ý quan trọng để tránh các sai lầm trong quá trình thi công và thiết kế.
Chiều sâu hố pit thang máy tiêu chuẩn là bao nhiêu?

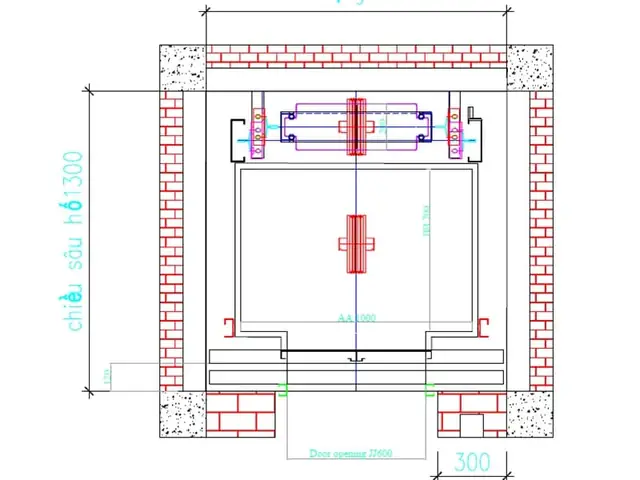

Chiều sâu hố pit thang máy tiêu chuẩn thường dao động trong khoảng từ 0.6 mét đến 1.5 mét, tuy nhiên con số này có thể thay đổi tùy thuộc vào loại thang máy, tải trọng, tốc độ di chuyển và các quy định kỹ thuật cụ thể của từng dự án.
Phạm vi chiều sâu hố pit phổ biến
Có thể bạn quan tâm: Bố Trí Thép Vách Thang Máy Chuẩn Kỹ Thuật Và Tiêu Chuẩn
Các con số chiều sâu hố pit thang máy được nhắc đến nhiều nhất trong các tiêu chuẩn và thực tế thi công thường nằm trong khoảng 0.6m đến 1.5m. Sự khác biệt giữa các khoảng chiều sâu này chủ yếu đến từ yêu cầu kỹ thuật riêng của từng loại thang máy và mục đích sử dụng.
- Khoảng 0.6m – 1.0m: Thường áp dụng cho các loại thang máy có tốc độ thấp, tải trọng nhỏ, hoặc các dòng thang máy gia đình, thang máy bệnh viện, thang máy chở hàng nhẹ. Chiều sâu này đủ để chứa các bộ phận cơ bản như bộ giảm chấn, giảm xóc và một không gian làm việc tối thiểu cho kỹ thuật viên.
- Khoảng 1.0m – 1.5m: Phổ biến hơn với các thang máy có tốc độ trung bình đến cao, tải trọng lớn, như thang máy chở khách trong các tòa nhà thương mại, chung cư cao tầng, hoặc thang máy tải trọng nặng. Chiều sâu này đảm bảo đủ không gian cho các bộ phận cơ khí phức tạp hơn, hệ thống an toàn và lối đi thuận tiện cho việc bảo trì, sửa chữa định kỳ.
Các yếu tố ảnh hưởng đến chiều sâu hố pit tiêu chuẩn
Chiều sâu hố pit thang máy không phải là một con số cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật khác nhau, nhằm đảm bảo hoạt động an toàn và hiệu quả.
- Mối liên hệ giữa chiều sâu hố pit và loại thang máy:
Các loại thang máy khác nhau có cấu tạo và yêu cầu kỹ thuật khác nhau. Thang máy kéo sử dụng cáp và đối trọng đòi hỏi hố pit sâu hơn so với thang máy thủy lực, vốn dựa vào xi lanh và dầu thủy lực. Các dòng thang máy đặc biệt như thang máy không phòng máy (MRL) cũng có thể có yêu cầu về hố pit khác biệt so với thang máy truyền thống. - Tầm quan trọng của tải trọng thang máy đối với chiều sâu hố pit:
Tải trọng của thang máy có ảnh hưởng trực tiếp đến kích thước và khả năng chịu lực của các bộ phận cơ khí đặt dưới hố pit, đặc biệt là hệ thống giảm chấn. Thang máy có tải trọng càng lớn thì hệ thống giảm chấn càng cần thiết phải có khả năng hấp thụ lực va đập mạnh hơn, do đó yêu cầu một không gian hố pit đủ sâu để lắp đặt. - Tốc độ di chuyển của thang máy và ảnh hưởng đến yêu cầu chiều sâu hố pit:
Thang máy di chuyển với tốc độ càng cao thì năng lượng động học tích lũy được càng lớn. Khi có sự cố hoặc khi dừng đột ngột, hệ thống giảm chấn dưới hố pit có vai trò hấp thụ năng lượng này để đảm bảo an toàn cho người sử dụng. Do đó, thang máy tốc độ cao thường yêu cầu hố pit có chiều sâu lớn hơn để đủ chỗ cho các bộ giảm chấn có hiệu suất hoạt động cao.
Ý nghĩa và vai trò của hố pit thang máy
Có thể bạn quan tâm: Thang Máy Otis: Nguồn Gốc Thương Hiệu Và Lịch Sử Phát Triển Tại Việt Nam
Hố pit thang máy là một khu vực nằm dưới cùng của giếng thang, đóng vai trò quan trọng về mặt kỹ thuật và an toàn cho toàn bộ hệ thống thang máy.
Chức năng kỹ thuật của hố pit
Hố pit thang máy đóng vai trò là nơi chứa các bộ phận cơ khí và điện quan trọng, đồng thời đảm bảo an toàn cho người sử dụng và kỹ thuật viên.
- Chứa các bộ phận cơ khí, điện: Hố pit là nơi lắp đặt các bộ phận như bộ giảm chấn (thường là lò xo hoặc bộ giảm chấn thủy lực), ray dẫn hướng cửa tầng, hệ thống phanh khẩn cấp, và đôi khi là các bộ phận điện tử, hộp đấu nối. Những thiết bị này cần không gian nhất định để hoạt động hiệu quả và được bảo vệ khỏi các tác động bên ngoài.
- Đảm bảo an toàn: Bộ giảm chấn trong hố pit có chức năng hấp thụ lực va đập khi cabin thang máy di chuyển xuống dưới mức dừng cuối cùng do sự cố. Điều này giúp ngăn ngừa nguy cơ cabin rơi tự do hoặc va chạm mạnh với sàn phòng máy, bảo vệ tính mạng cho hành khách. Hố pit cũng tạo lối đi an toàn cho kỹ thuật viên khi thực hiện công tác bảo trì, sửa chữa, thay thế linh kiện.
Các yếu tố liên quan đến kết cấu hố pit
Có thể bạn quan tâm: Top 25+ Mẫu Thang Máy Gia Đình Đẹp, Sang Trọng Và Hiện Đại Cập Nhật 2026
Kết cấu của hố pit thang máy phải được thiết kế và thi công cẩn thận để đảm bảo tính ổn định, an toàn và khả năng chống thấm.
- Đáy hố pit: Là phần chịu toàn bộ tải trọng từ cabin và đối trọng khi hệ thống giảm chấn hoạt động. Đáy hố pit cần được đổ bê tông cốt thép vững chắc, có khả năng chịu lực cao.
- Tường hố pit: Phải có độ bền và khả năng chịu lực tốt để ngăn chặn sự sạt lở hoặc biến dạng. Bề mặt tường thường được trát phẳng, sơn chống thấm để tránh ẩm mốc và ăn mòn.
- Hệ thống thoát nước: Trong nhiều trường hợp, hố pit có thể bị ảnh hưởng bởi mạch nước ngầm hoặc nước mưa thấm vào. Do đó, hệ thống thoát nước hiệu quả (như bơm chìm, rãnh thoát nước) là rất cần thiết để giữ cho hố pit luôn khô ráo, tránh ảnh hưởng đến các thiết bị điện và cơ khí.
Những lưu ý quan trọng khi xây dựng và thiết kế hố pit thang máy
Việc xây dựng và thiết kế hố pit thang máy đòi hỏi sự chính xác, tuân thủ kỹ thuật và chú trọng đến các chi tiết để đảm bảo an toàn và hiệu quả lâu dài.
Sai lầm cần tránh khi thi công hố pit
Có thể bạn quan tâm: Kích Thước Thang Máy Công Cộng Chuẩn: Tiêu Chuẩn, Tải Trọng & Lựa Chọn
Một số lỗi phổ biến trong quá trình thi công hố pit thang máy có thể dẫn đến những hậu quả nghiêm trọng về an toàn và chi phí sửa chữa.
- Sai số kích thước: Thi công hố pit không đúng với bản vẽ thiết kế, sai lệch về chiều rộng, chiều dài hoặc chiều sâu là lỗi phổ biến nhất. Điều này có thể khiến việc lắp đặt thang máy gặp khó khăn, ảnh hưởng đến hoạt động của các bộ phận cơ khí, hoặc thậm chí không thể lắp đặt được.
- Không đảm bảo độ phẳng và vuông góc: Bề mặt đáy hố pit không phẳng, tường hố pit không vuông góc có thể gây ra rung động khi thang máy vận hành, làm giảm tuổi thọ của ray dẫn hướng và các bộ phận liên quan.
- Thiếu hoặc sai sót trong hệ thống thoát nước: Để hố pit bị đọng nước, ẩm ướt kéo dài sẽ gây ăn mòn kim loại, hư hỏng các thiết bị điện, và tạo điều kiện cho nấm mốc phát triển, ảnh hưởng đến môi trường làm việc của kỹ thuật viên.
- Vật liệu kém chất lượng: Sử dụng xi măng, cốt thép không đạt tiêu chuẩn hoặc không chống thấm đầy đủ sẽ làm giảm độ bền của kết cấu hố pit, dẫn đến nguy cơ nứt vỡ, thấm dột sau một thời gian sử dụng.
Tầm quan trọng của việc khảo sát và đo đạc chính xác
Trước khi bắt tay vào thi công, việc khảo sát địa chất và đo đạc kỹ lưỡng là bước cực kỳ quan trọng, không thể bỏ qua.
- Hiểu rõ địa chất: Khảo sát địa chất giúp xác định loại đất, mực nước ngầm, khả năng chịu tải của nền đất. Thông tin này là cơ sở để đưa ra phương án thiết kế kết cấu hố pit phù hợp, đảm bảo sự ổn định và an toàn lâu dài, đặc biệt ở những khu vực có nền đất yếu hoặc gần nguồn nước.
- Đảm bảo độ chính xác: Đo đạc chính xác kích thước là nền tảng cho việc lắp đặt các bộ phận của thang máy. Sai số nhỏ trong quá trình đo đạc và thi công hố pit có thể dẫn đến những sai lệch lớn khi lắp đặt ray dẫn hướng, cửa tầng, và cabin, gây ảnh hưởng đến hiệu suất và an toàn vận hành.
Sự khác biệt giữa hố pit thang máy thông thường và các loại thang máy đặc biệt
Không phải tất cả các loại thang máy đều có yêu cầu về hố pit giống nhau; các dòng thang máy hiện đại hoặc chuyên dụng thường có những thiết kế tối ưu hơn.
- Thang máy thông thường: Cần hố pit với chiều sâu và kích thước tuân thủ các tiêu chuẩn kỹ thuật chung, đủ để chứa bộ giảm chấn, ray dẫn hướng và không gian bảo trì.

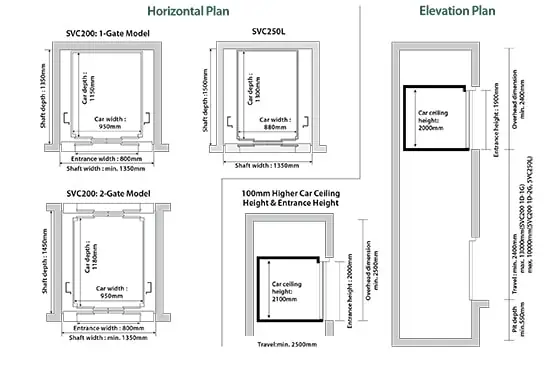

- Thang máy Cibes (hoặc các dòng thang máy tương tự): Các loại thang máy này thường sử dụng hệ thống dẫn động độc đáo, không cần phòng máy phía trên và có cơ chế hoạt động khác biệt, cho phép giảm đáng kể chiều sâu hố pit. Ví dụ, thang máy Cibes có thể chỉ yêu cầu hố pit sâu khoảng 10-20 cm hoặc thậm chí không cần hố pit đối với một số phiên bản. Điều này rất hữu ích cho việc cải tạo các tòa nhà cũ hoặc các công trình có hạn chế về không gian.
Các yếu tố an toàn cần tuân thủ cho hố pit thang máy
An toàn luôn là yếu tố được đặt lên hàng đầu trong mọi khía cạnh của thang máy, và hố pit cũng không ngoại lệ.
- Che chắn an toàn: Khi thang máy không hoạt động hoặc trong quá trình bảo trì, hố pit cần được che chắn cẩn thận để ngăn người hoặc vật rơi xuống. Lan can bảo vệ, nắp đậy chắc chắn là cần thiết.
- Hệ thống chiếu sáng đầy đủ: Hố pit phải có hệ thống chiếu sáng hoạt động tốt để kỹ thuật viên có thể làm việc an toàn và quan sát chi tiết các bộ phận.
- Bảng cảnh báo: Cần có các biển báo rõ ràng về nguy hiểm, cảnh báo điện, hoặc yêu cầu về trang bị bảo hộ lao động khi làm việc trong hố pit.
- Tuân thủ quy định về phòng cháy chữa cháy: Đảm bảo vật liệu sử dụng trong hố pit và hệ thống điện tuân thủ các tiêu chuẩn an toàn phòng cháy chữa cháy.
- Kiểm tra định kỳ: Việc kiểm tra định kỳ tình trạng của bộ giảm chấn, hệ thống thoát nước, và kết cấu hố pit là bắt buộc để phát hiện sớm các hư hỏng tiềm ẩn và xử lý kịp thời.
