Việc bố trí thép vách thang máy đúng kỹ thuật và tuân thủ các tiêu chuẩn hiện hành là yếu tố then chốt đảm bảo sự an toàn, ổn định và tuổi thọ cho công trình. Bố trí thép hợp lý không chỉ giúp vách thang máy chịu được tải trọng lớn, chống biến dạng mà còn góp phần quan trọng vào khả năng chống cháy, kháng chấn của toàn bộ tòa nhà.
Nội dung bài viết này sẽ đi sâu vào các yêu cầu kỹ thuật và tiêu chuẩn quan trọng trong việc bố trí thép vách thang máy. Chúng ta sẽ cùng tìm hiểu chi tiết về quy định khoảng cách cốt thép, yêu cầu về thép gia cường, các loại vật liệu thép phổ biến, quy trình thi công chuẩn mực, cùng những lưu ý và sai lầm thường gặp. Bên cạnh đó, bài viết còn chia sẻ kinh nghiệm thực tế và các phương pháp tối ưu hóa trong công tác này.
Yêu cầu kỹ thuật và tiêu chuẩn bố trí thép vách thang máy là gì?
Yêu cầu kỹ thuật và tiêu chuẩn bố trí thép vách thang máy là tập hợp các quy định về cách thức sắp xếp, kích thước, chủng loại và khoảng cách của cốt thép trong cấu kiện vách bê tông cốt thép của hố thang. Mục đích chính là đảm bảo vách thang máy có khả năng chịu lực, chống biến dạng dưới tác động của tải trọng và các yếu tố môi trường, đồng thời tuân thủ các quy chuẩn xây dựng để đảm bảo an toàn chung cho công trình.
Cụ thể, các tiêu chuẩn xây dựng hiện hành, ví dụ như TCXD 198-1997 (hoặc các TCVN tương đương như TCVN 5574:2018 – Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế), đặt ra các quy định rõ ràng. Các mục như 10.3.3.3 (quy định về bố trí cốt thép trong các cấu kiện chịu uốn, cắt) và 10.4.5 (liên quan đến cốt thép cấu tạo, cốt thép chống nứt) hoặc các mục tương đương trong tiêu chuẩn mới hơn, sẽ định hướng cho việc thiết kế và thi công. Các quy định này bao gồm việc xác định loại thép, đường kính, khoảng cách giữa các thanh thép, cách neo nối, cũng như yêu cầu về lớp bê tông bảo vệ cốt thép.
Tiêu chuẩn về khoảng cách cốt thép
Tiêu chuẩn về khoảng cách cốt thép trong vách thang máy bao gồm quy định rõ ràng cho cả cốt thép dọc (chịu lực chính) và cốt thép ngang (cốt đai, cốt tăng cường). Khoảng cách này được thiết kế để tối ưu hóa khả năng chịu lực của vách, phân bố đều ứng suất và ngăn ngừa nứt.
Khoảng cách cốt thép dọc thường được xác định dựa trên cường độ chịu lực yêu cầu của vách và đường kính thép sử dụng. Cốt thép dọc cần được bố trí cách đều nhau theo cả hai phương song song với cạnh vách. Đối với cốt thép ngang, chúng đóng vai trò như cốt đai, giữ cho cốt thép dọc không bị phình ra khi chịu tải và tăng khả năng chống cắt. Khoảng cách giữa các cốt thép ngang cũng được quy định chặt chẽ, đảm bảo bao bọc và cố định hệ thống cốt thép dọc hiệu quả.
Việc áp dụng khoảng cách theo chiều dày vách là một yếu tố quan trọng. Đối với các vách có chiều dày lớn hơn, khoảng cách giữa các thanh cốt thép có thể được nới rộng hơn một chút so với vách mỏng hơn, nhưng vẫn phải đảm bảo mật độ thép cần thiết. Ngược lại, vách mỏng hơn đòi hỏi khoảng cách cốt thép sít hơn để đảm bảo khả năng chịu lực tương ứng.
Có thể bạn quan tâm: Thang Máy Otis: Nguồn Gốc Thương Hiệu Và Lịch Sử Phát Triển Tại Việt Nam
Yêu cầu về bố trí thép U và thép gia cường
Thép U và thép gia cường đóng vai trò quan trọng trong việc tăng cường độ và tính toàn vẹn của kết cấu vách thang máy, đặc biệt tại các vị trí chịu lực tập trung hoặc các điểm nối quan trọng. Thép U thường được sử dụng tại các góc của vách thang máy hoặc tại các vị trí tiếp giáp với dầm, cột để tạo liên kết chắc chắn, đảm bảo vách không bị tách hoặc nứt vỡ dưới tác động của lực.
Thép gia cường được bổ sung vào những khu vực có ứng suất lớn hoặc nơi có yêu cầu đặc biệt về khả năng chịu lực, chẳng hạn như gần các lỗ mở (cửa thang máy), hoặc các vị trí có khả năng xuất hiện tập trung lực. Vai trò của thép gia cường là phân tán lực, tăng khả năng chống nứt, chống xé và đảm bảo cấu kiện hoạt động như một khối thống nhất, ngay cả dưới tải trọng động hoặc va đập. Việc bố trí các loại thép này phải tuân thủ chặt chẽ bản vẽ thiết kế để phát huy tối đa hiệu quả.
Các loại vật liệu thép thường dùng cho vách thang máy
Các loại vật liệu thép xây dựng phổ biến dùng cho vách thang máy chủ yếu là thép cốt bê tông. Phổ biến nhất là thép gân, có bề mặt gồ ghề để tăng cường khả năng liên kết với bê tông. Các mác thép thông dụng thường là CB300-350, CB300-400, CB400-450, CB500-550 (theo tiêu chuẩn cũ) hoặc các mác tương đương theo TCVN 1651-2:2018 (ví dụ: CT3, CT4, CT5).
Mỗi loại thép có đặc tính cơ học khác nhau về giới hạn chảy, giới hạn bền và độ dẻo. Thép có cường độ cao hơn cho phép giảm số lượng thép hoặc đường kính thép cần sử dụng, nhưng yêu cầu kỹ thuật thi công cũng nghiêm ngặt hơn. Việc lựa chọn loại thép phụ thuộc vào yêu cầu thiết kế, tải trọng tác dụng, điều kiện môi trường và khả năng kinh tế của dự án. Tuy nhiên, yếu tố quan trọng nhất là thép phải đạt tiêu chuẩn chất lượng, có nguồn gốc xuất xứ rõ ràng và đáp ứng các yêu cầu về thành phần hóa học, cơ lý theo quy định.
Hướng dẫn chi tiết các bước bố trí thép vách thang máy
Quy trình bố trí thép vách thang máy đòi hỏi sự chính xác và tuân thủ nghiêm ngặt bản vẽ thiết kế. Các bước thực hiện cần được thực hiện theo trình tự logic để đảm bảo chất lượng công trình, từ việc chuẩn bị mặt bằng đến khâu kiểm tra cuối cùng.
Có thể bạn quan tâm: Top 25+ Mẫu Thang Máy Gia Đình Đẹp, Sang Trọng Và Hiện Đại Cập Nhật 2026

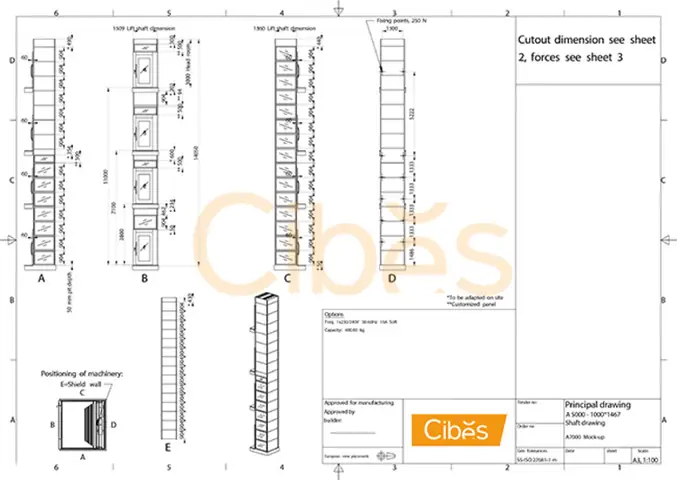

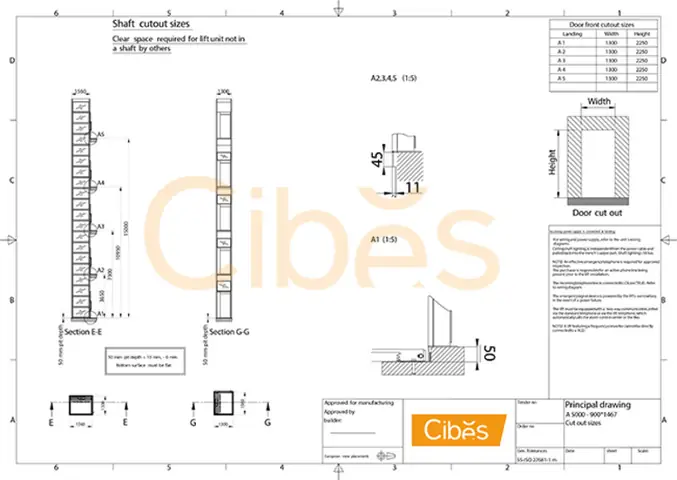

Xác định vị trí và kích thước hố thang
Bước đầu tiên và quan trọng nhất trong quy trình là xác định chính xác vị trí và kích thước của hố thang máy dựa trên bản vẽ thi công. Kỹ sư hoặc công nhân cần kiểm tra kỹ các mốc định vị công trình, tim trục đã được gióng lên từ các tầng dưới.
Độ vuông góc của các cạnh hố thang cũng cần được kiểm tra cẩn thận bằng thước góc hoặc các dụng cụ đo đạc chuyên dụng. Sai lệch về kích thước hoặc độ vuông góc có thể dẫn đến khó khăn trong việc lắp dựng vách, ảnh hưởng đến việc bố trí thép và thậm chí làm giảm khả năng chịu lực của cấu kiện. Việc kiểm tra tim trục đảm bảo hố thang được đặt đúng vị trí thiết kế, tránh sai lệch theo phương ngang trong quá trình thi công.

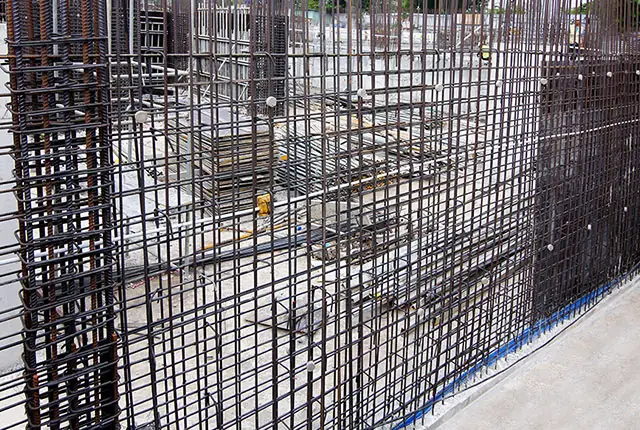

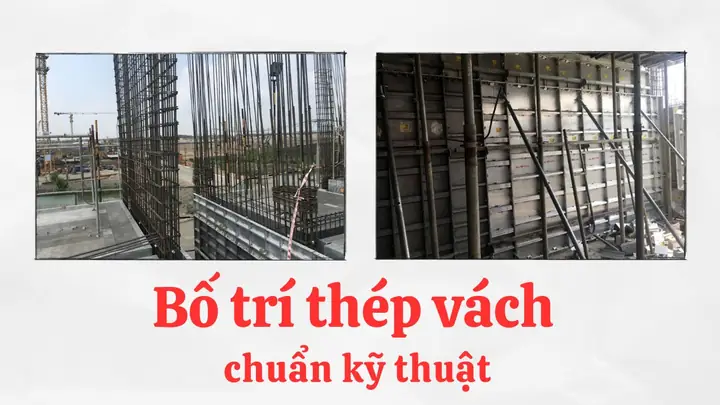

Lắp dựng cốt thép cho vách thang máy
Sau khi xác định vị trí và kích thước, tiến hành lắp dựng cốt thép. Quá trình này bao gồm việc đặt thép lớp trong và lớp ngoài theo đúng thiết kế. Lớp thép trong thường được đặt sát với ván khuôn bên trong, trong khi lớp thép ngoài đặt sát ván khuôn bên ngoài.
Cần chú ý lắp đặt đầy đủ các loại thép cấu tạo, thép gia cường, thép chờ và các loại thép liên kết khác theo đúng bản vẽ. Kỹ thuật buộc thép phải chắc chắn, sử dụng dây thép buộc chuyên dụng, đảm bảo các thanh thép nằm đúng vị trí và không bị xê dịch trong quá trình đổ bê tông. Các mối nối cốt thép (ghép nối buộc, nối ren, nối hàn) phải tuân thủ quy định về chiều dài neo, số lượng buộc, hoặc phương pháp nối để đảm bảo liên tục chịu lực.
Kiểm tra và nghiệm thu công tác cốt thép
Sau khi hoàn thành việc lắp dựng, công tác kiểm tra và nghiệm thu là bước không thể bỏ qua. Đội ngũ giám sát kỹ thuật hoặc kỹ sư hiện trường sẽ tiến hành kiểm tra toàn bộ hệ thống cốt thép.
Có thể bạn quan tâm: Kích Thước Thang Máy Công Cộng Chuẩn: Tiêu Chuẩn, Tải Trọng & Lựa Chọn
Các hạng mục kiểm tra bao gồm: kiểm tra đường kính thép, khoảng cách giữa các thanh thép dọc và ngang, sự đầy đủ của các loại thép cấu tạo, thép gia cường, thép chờ; kiểm tra kỹ thuật buộc thép, kỹ thuật ghép nối; kiểm tra chiều dày lớp bê tông bảo vệ bằng cách sử dụng các con kê (cua) bằng bê tông hoặc nhựa chuyên dụng với kích thước và vật liệu phù hợp. Mọi sai sót phát hiện cần được khắc phục ngay lập tức trước khi tiến hành đổ bê tông.
Lưu ý quan trọng khi tính toán và thi công thép vách thang máy
Việc tính toán và thi công thép vách thang máy đòi hỏi sự chú trọng đặc biệt đến các chi tiết để đảm bảo an toàn, hiệu quả và tránh những hậu quả không đáng có.
Những sai lầm thường gặp khi bố trí thép vách thang máy
Một trong những sai lầm phổ biến là bố trí thép không cần thiết, ví dụ như sử dụng cốt thép với đường kính quá lớn hoặc bố trí thép quá dày so với yêu cầu thực tế. Điều này không chỉ gây lãng phí vật liệu mà còn có thể làm giảm không gian cho bê tông, ảnh hưởng đến quá trình đầm và chất lượng bê tông. Ngược lại, việc bố trí thép không đủ mật độ hoặc không đúng vị trí có thể dẫn đến tình trạng vách thang máy bị nứt, biến dạng, hoặc không chịu được tải trọng thiết kế, gây nguy hiểm nghiêm trọng.
Một sai lầm khác là bỏ qua hoặc bố trí sai kỹ thuật các loại thép gia cường, thép U tại các vị trí góc hoặc các điểm chịu lực tập trung. Điều này làm suy yếu tính toàn vẹn của cấu kiện, khiến vách dễ bị nứt vỡ tại những khu vực trọng yếu. Việc ghép nối thép không đúng quy cách, không đảm bảo chiều dài neo hoặc số lượng mối nối cũng là nguyên nhân gây giảm khả năng chịu lực của toàn bộ hệ thống.
Yếu tố ảnh hưởng đến việc bố trí thép vách
Việc bố trí thép vách thang máy bị ảnh hưởng bởi nhiều yếu tố quan trọng, trong đó chiều cao công trình là yếu tố hàng đầu. Với các công trình cao tầng, tải trọng tác động lên vách thang máy (bao gồm tải trọng tĩnh của bê tông, thiết bị thang máy, và tải trọng động khi thang máy hoạt động) sẽ lớn hơn đáng kể, đòi hỏi mật độ và cường độ thép cao hơn.
Có thể bạn quan tâm: Kích Thước Hố Pít Thang Máy Chuẩn: Chiều Sâu, Kích Thước Tối Thiểu & Yếu Tố Cần Biết
Tải trọng gió, tải trọng động đất (nếu có) cũng là các yếu tố cần được tính toán kỹ lưỡng trong thiết kế. Các yếu tố kết cấu khác như tải trọng từ các sàn, dầm, cột giao tiếp với vách thang máy cũng ảnh hưởng đến sự phân bố ứng suất và yêu cầu về bố trí thép. Ngoài ra, các quy định về chống cháy, yêu cầu về cách âm cũng có thể ảnh hưởng đến thiết kế vách và gián tiếp đến việc bố trí thép.
Kinh nghiệm thực tế và các phương pháp tối ưu hóa bố trí thép vách thang máy
Việc áp dụng kinh nghiệm thực tế và các phương pháp tối ưu hóa không chỉ giúp đảm bảo chất lượng mà còn nâng cao hiệu quả kinh tế cho dự án xây dựng vách thang máy.
Cách bóc tách khối lượng cốt thép vách thang máy hiệu quả
Bóc tách khối lượng cốt thép vách thang máy hiệu quả đòi hỏi sự chính xác, tỉ mỉ và hiểu rõ về bản vẽ thiết kế. Quy trình bắt đầu từ việc đọc hiểu chi tiết các bản vẽ mặt bằng, mặt cắt, chi tiết cấu tạo của vách thang máy.
Các bước thực hiện bao gồm:
1. Xác định tổng chiều dài các thanh thép: Dựa trên kích thước vách và khoảng cách bố trí đã định.
2. Tính toán số lượng thanh thép theo từng loại và đường kính: Dựa trên diện tích bề mặt vách và mật độ thép yêu cầu.
3. Tính toán khối lượng thép cho thép gia cường, thép chờ, thép đai, thép U: Đo lường chi tiết từng cấu kiện theo bản vẽ.
4. Cộng tổng khối lượng thép: Bao gồm cả thép chờ cho các cấu kiện kết nối.
5. Cộng thêm hao hụt: Thông thường từ 5-10% tùy thuộc vào độ phức tạp của cấu kiện và kỹ thuật thi công.
Việc sử dụng các phần mềm bóc tách khối lượng chuyên dụng như AutoCAD, Revit, hoặc các phần mềm chuyên ngành xây dựng có thể hỗ trợ đắc lực, giúp tự động hóa nhiều công đoạn, giảm thiểu sai sót và tiết kiệm thời gian.
Các loại vách thang máy và yêu cầu thép đặc thù
Có nhiều loại vách thang máy khác nhau, mỗi loại có những yêu cầu riêng về bố trí cốt thép.
- Vách bê tông cốt thép: Đây là loại phổ biến nhất, yêu cầu bố trí thép dày đặc theo tiêu chuẩn chung để chịu tải và đảm bảo tính toàn vẹn của cấu kiện.
- Vách kính: Trong các công trình hiện đại, vách thang máy bằng kính thường kết hợp với khung thép hoặc khung bê tông chịu lực. Yêu cầu thép lúc này tập trung vào các cấu kiện bê tông hoặc thép chịu lực chính, còn vách kính chỉ đóng vai trò bao che.
- Vách kết hợp (bê tông cốt thép và các vật liệu khác): Một số vách có thể sử dụng lớp bê tông cốt thép mỏng kết hợp với các vật liệu cách âm, cách nhiệt hoặc trang trí. Yêu cầu thép sẽ được điều chỉnh tùy theo khả năng chịu lực của lớp bê tông cốt thép chính.
Nhìn chung, vách thang máy bằng bê tông cốt thép luôn đòi hỏi hệ thống cốt thép được tính toán và bố trí chặt chẽ nhất để đảm bảo an toàn và hiệu suất hoạt động.
Ưu điểm của việc bố trí thép vách thang máy chuẩn kỹ thuật
Việc bố trí thép vách thang máy chuẩn kỹ thuật mang lại nhiều ưu điểm vượt trội. Đầu tiên và quan trọng nhất là đảm bảo sự ổn định và an toàn cho công trình, đặc biệt là trong các tình huống khẩn cấp như động đất hoặc hỏa hoạn.
Thứ hai, bố trí thép đúng cách giúp phân tán ứng suất hiệu quả, ngăn ngừa nứt, võng, biến dạng, từ đó kéo dài tuổi thọ của vách thang máy và toàn bộ công trình. Thứ ba, việc này còn góp phần quan trọng vào khả năng chống cháy của vách, giữ cho cấu trúc không bị sụp đổ trong trường hợp xảy ra cháy nổ. Cuối cùng, một hệ thống cốt thép được thiết kế và thi công tốt sẽ tạo nền tảng vững chắc cho hoạt động ổn định, êm ái của cabin thang máy.
Giải pháp thi công thép vách thang máy cho công trình cao tầng
Đối với các công trình cao tầng, việc thi công thép vách thang máy đòi hỏi các giải pháp đặc thù. Một trong những phương pháp phổ biến là sử dụng hệ thống cốp pha trượt hoặc cốp pha leo, cho phép thi công liên tục theo chiều cao.
Việc sử dụng các loại thép cường độ cao, có khả năng nối ren nhanh chóng giúp đẩy nhanh tiến độ thi công và đảm bảo chất lượng mối nối. Các công nghệ đúc bê tông liên tục hoặc sử dụng bê tông tự đầm (self-compacting concrete) cũng hỗ trợ quá trình đổ bê tông quanh hệ thống thép dày đặc ở các tầng cao. Việc vận chuyển thép lên các tầng cao cần được tính toán kỹ lưỡng bằng cần cẩu tháp hoặc các thiết bị nâng hạ chuyên dụng. Ngoài ra, các vật liệu phụ trợ như con kê bê tông chất lượng cao, dây buộc thép chuyên dụng, và các thiết bị định vị cốt thép chính xác là không thể thiếu.
