Giếng thang máy là không gian được xây dựng riêng biệt, đóng vai trò là “ngôi nhà” chứa đựng và dẫn hướng cho cabin thang máy di chuyển an toàn. Đây là bộ phận then chốt đảm bảo hoạt động hiệu quả, an toàn của hệ thống thang máy, đồng thời còn góp phần vào tính thẩm mỹ và kết cấu tổng thể của công trình. Hiểu rõ về định nghĩa, cấu tạo, kích thước và tiêu chuẩn thi công giếng thang máy là yếu tố quan trọng để có một hệ thống thang máy vận hành bền bỉ và an toàn.
Bài viết này sẽ đi sâu vào định nghĩa, vai trò và cấu tạo cơ bản của giếng thang máy. Tiếp theo, chúng ta sẽ khám phá các hình dạng, kích thước phổ biến cùng những yếu tố ảnh hưởng đến chúng. Cuối cùng, các tiêu chuẩn thi công và quy định an toàn quan trọng sẽ được trình bày, giúp bạn có cái nhìn toàn diện nhất về bộ phận thiết yếu này của thang máy.
Giếng Thang Máy Là Gì? Vai Trò và Cấu Tạo Cơ Bản

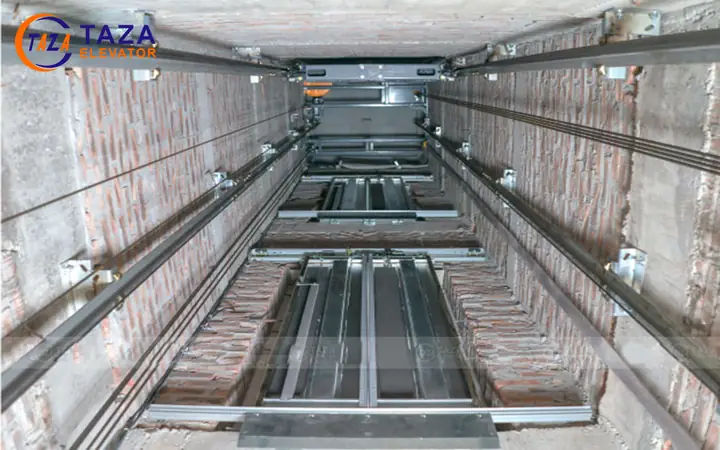

Giếng thang máy là một không gian thẳng đứng, được giới hạn bởi các vách bao che, đáy hố và trần. Vai trò cốt lõi của nó là cung cấp một hành lang an toàn, được kiểm soát để cabin thang máy di chuyển lên xuống, cũng như chứa đựng các bộ phận cấu thành nên hệ thống thang máy. Cấu tạo cơ bản của giếng thang máy bao gồm các thành phần chính là vách giếng, đáy hố thang và trần giếng.
Định nghĩa Giếng Thang Máy
Giếng thang máy, hay còn gọi là hố thang hoặc trục thang, là một khoang không gian kín hoặc bán kín, được thiết kế theo phương thẳng đứng. Nó có nhiệm vụ chính là bao bọc và dẫn hướng cho cabin thang máy di chuyển an toàn giữa các tầng của tòa nhà.
Có thể bạn quan tâm: Quảng Cáo Frame Thang Máy Là Gì? Báo Giá & Lợi Ích Chi Tiết 2026
Vai Trò Quan Trọng Của Giếng Thang Máy
Giếng thang máy đóng vai trò vô cùng quan trọng trong cả hoạt động lẫn sự an toàn của thang máy. Đầu tiên và quan trọng nhất, nó đảm bảo an toàn cho người sử dụng và thiết bị bằng cách ngăn cách không gian di chuyển của cabin với các khu vực khác, đồng thời cung cấp bề mặt để lắp đặt các hệ thống an toàn.
Bên cạnh đó, giếng thang máy còn là nơi chứa đựng các bộ phận chính của thang máy như cabin, ray dẫn hướng, đối trọng, hệ thống cáp kéo, và các thiết bị điều khiển điện. Cuối cùng, với thiết kế và vật liệu phù hợp, giếng thang máy còn có thể trở thành một yếu tố thẩm mỹ, góp phần nâng cao giá trị kiến trúc và kết cấu cho công trình.
Cấu Tạo Cơ Bản Của Giếng Thang Máy
Cấu tạo cơ bản của một giếng thang máy bao gồm ba phần chính: vách giếng thang, đáy hố thang và trần giếng thang.
- Vách giếng thang: Đây là các mặt bao che thẳng đứng, có thể được xây dựng bằng nhiều loại vật liệu khác nhau như bê tông cốt thép, tường gạch, hoặc hệ thống thép định hình. Vách giếng thang có nhiệm vụ chịu lực, cách ly không gian thang máy và là nơi gắn kết các ray dẫn hướng.
- Đáy hố thang (mặt đáy): Nằm ở tầng dưới cùng của giếng thang, đáy hố là phần nền móng chịu toàn bộ tải trọng của thang máy, bao gồm cả cabin, đối trọng và các thiết bị khác khi chúng dừng ở vị trí thấp nhất. Đây cũng là nơi lắp đặt các thiết bị an toàn như bộ giảm chấn.
- Trần giếng thang: Nằm ở tầng trên cùng, trần giếng thang thường là nơi đặt máy kéo (đối với thang máy kéo) hoặc hệ thống thủy lực (đối với thang máy thủy lực), cũng như các thiết bị điều khiển và hệ thống chiếu sáng.
Các Hình Dạng, Kích Thước Phổ Biến và Yếu Tố Ảnh Hưởng
Có thể bạn quan tâm: Encoder Thang Máy: Chức Năng, Cấu Tạo & Loại Phổ Biến
Giếng thang máy có thể được thiết kế với nhiều hình dạng khác nhau để phù hợp với kiến trúc và mặt bằng công trình, trong đó phổ biến nhất là hình chữ nhật và hình vuông. Kích thước của giếng thang máy là một thông số kỹ thuật quan trọng, được xác định dựa trên kích thước cabin và các yếu tố kỹ thuật khác, đảm bảo không gian đủ rộng rãi cho cabin di chuyển và lắp đặt thiết bị. Nhiều yếu tố như tải trọng, loại thang máy, kiến trúc công trình và yêu cầu sử dụng sẽ ảnh hưởng trực tiếp đến kích thước cuối cùng của giếng thang.
Hình Dạng Giếng Thang Máy Phổ Biến
Hình dạng của giếng thang máy chủ yếu phụ thuộc vào bố cục mặt bằng của công trình.
- Hình chữ nhật và vuông: Đây là hai hình dạng phổ biến nhất do tính linh hoạt trong thiết kế, dễ dàng tích hợp vào cấu trúc tòa nhà và tối ưu hóa không gian sử dụng.
- Hình tròn: Ít phổ biến hơn, giếng thang máy hình tròn thường được sử dụng trong các công trình có kiến trúc đặc biệt, yêu cầu thẩm mỹ cao hoặc muốn tạo điểm nhấn độc đáo. Tuy nhiên, việc thi công và lắp đặt ray dẫn hướng cho hình tròn phức tạp hơn.
- Các biến thể khác: Tùy thuộc vào yêu cầu thiết kế kiến trúc, giếng thang có thể có các hình dạng phức tạp hơn, nhưng chúng thường đòi hỏi kỹ thuật thi công cao và chi phí lớn hơn.
Kích Thước Giếng Thang Máy Chuẩn
Kích thước giếng thang máy là một thông số kỹ thuật quan trọng, liên quan trực tiếp đến kích thước của cabin và yêu cầu về không gian lắp đặt thiết bị. Các thông số cơ bản bao gồm chiều rộng, chiều sâu (hoặc chiều dài) và chiều cao của giếng.
- Chiều rộng và chiều sâu: Hai thông số này quyết định kích thước không gian bên trong giếng, nơi cabin thang máy sẽ di chuyển. Mối liên hệ giữa kích thước giếng và cabin là rất chặt chẽ; kích thước giếng thang phải đủ lớn để chứa cabin và đảm bảo khoảng hở an toàn theo quy định.
- Chiều cao: Chiều cao của giếng thang được tính từ mặt đáy hố thang đến mặt sàn tầng trên cùng, bao gồm cả không gian trên cùng (headroom) và không gian dưới cùng (pit depth).
- Ví dụ minh họa: Một giếng thang máy có kích thước 1500mm x 1600mm thường chỉ kích thước chiều rộng là 1500mm và chiều sâu là 1600mm (hoặc ngược lại, tùy theo quy ước của nhà sản xuất và kỹ sư thiết kế). Kích thước này sẽ phù hợp với một loại cabin có tải trọng và kích thước tương ứng.
Yếu Tố Ảnh Hưởng Đến Kích Thước Giếng Thang
Kích thước giếng thang máy không phải là một con số cố định mà phụ thuộc vào nhiều yếu tố quan trọng:
Có thể bạn quan tâm: Doraemon: Thang Máy Bốn Chiều & Các Loại Thang Máy Kỳ Diệu Khác
- Tải trọng thang máy: Thang máy có tải trọng lớn hơn (ví dụ: từ 300kg, 450kg, 630kg, 750kg trở lên) sẽ cần cabin lớn hơn, do đó đòi hỏi giếng thang có kích thước tương ứng.
- Loại thang máy: Thang máy gia đình, thang máy tải khách, thang máy tải hàng, hoặc thang máy bệnh viện sẽ có yêu cầu về kích thước cabin và giếng thang khác nhau. Thang máy tải hàng thường yêu cầu giếng thang rộng và sâu hơn để chứa được hàng hóa cồng kềnh.
- Kiến trúc và mặt bằng công trình: Bố cục và diện tích sẵn có của tòa nhà là yếu tố quyết định quan trọng nhất. Kỹ sư thiết kế sẽ cố gắng tối ưu hóa kích thước giếng thang để phù hợp với không gian cho phép mà vẫn đảm bảo các tiêu chuẩn kỹ thuật.
- Yêu cầu về không gian sử dụng: Số lượng người sử dụng, tần suất di chuyển và loại hình công trình (nhà ở, văn phòng, trung tâm thương mại) cũng ảnh hưởng đến việc lựa chọn kích thước cabin và từ đó là kích thước giếng thang.
Tiêu Chuẩn Thi Công và An Toàn Cho Giếng Thang Máy
Việc thi công giếng thang máy đòi hỏi tuân thủ nghiêm ngặt các quy định và tiêu chuẩn kỹ thuật để đảm bảo an toàn, độ bền và hiệu suất hoạt động của hệ thống. Thi công đúng kỹ thuật không chỉ giúp phòng tránh sự cố trong quá trình vận hành mà còn giảm thiểu rủi ro tai nạn cho người sử dụng và người lao động.
Tiêu Chuẩn Thi Công Về Vật Liệu
Lựa chọn vật liệu xây dựng cho giếng thang máy là bước quan trọng, ảnh hưởng trực tiếp đến độ bền vững và khả năng chịu lực của công trình.
- Vách giếng thang: Vật liệu phổ biến bao gồm bê tông cốt thép, tường gạch (có thể gia cố bằng khung thép), hoặc kết cấu thép định hình.
- Yêu cầu về vật liệu: Vật liệu được sử dụng phải đảm bảo độ bền cơ học cao, khả năng chịu tải trọng tĩnh và động, cũng như có các đặc tính chống cháy theo tiêu chuẩn xây dựng quốc gia và quốc tế.
Tiêu Chuẩn Thi Công Về Kết Cấu
Kết cấu của giếng thang máy cần được thi công chính xác để đảm bảo an toàn và hiệu quả hoạt động.
Có thể bạn quan tâm: Decor Thang Máy: Ý Tưởng Thiết Kế, Vật Liệu & Dịch Vụ Thi Công
- Độ phẳng, vuông góc và thẳng đứng: Vách giếng thang phải được thi công đảm bảo độ phẳng, vuông góc và thẳng đứng tuyệt đối theo các tiêu chuẩn cho phép. Sai lệch về độ thẳng đứng có thể gây ra ma sát, rung động và ảnh hưởng đến hoạt động của ray dẫn hướng.
- Ray dẫn hướng: Các thanh ray dẫn hướng cabin và đối trọng phải được lắp đặt chính xác, song song và vuông góc với nhau, tuân thủ dung sai cho phép. Việc lắp đặt ray chính xác là yếu tố then chốt để thang máy vận hành êm ái và an toàn.
- Các bộ phận lắp đặt: Các bộ phận khác như cửa tầng, hệ thống điện, hệ thống chiếu sáng cũng cần được lắp đặt đúng vị trí và tiêu chuẩn.
Các Quy Định An Toàn Cần Tuân Thủ
An toàn là yếu tố đặt lên hàng đầu trong thiết kế và thi công giếng thang máy.
- Nguy cơ khi giếng thang bị hở: Giếng thang máy không được che chắn kín đáo hoặc có các khe hở không đảm bảo quy định tiềm ẩn nguy cơ rơi rớt đồ vật, gây nguy hiểm cho người bên trong và bên ngoài cabin.
- Biện pháp phòng ngừa: Các quy định an toàn bao gồm việc thiết kế cửa tầng có khóa liên động, hệ thống cảm biến, lan can bảo vệ tại các vị trí cần thiết, cũng như quy trình kiểm định và bảo trì định kỳ. Đảm bảo giếng thang luôn trong tình trạng kín đáo, không có vật cản gây cản trở hoạt động của cabin và các thiết bị an toàn.
Lựa Chọn Vật Liệu Xây Dựng Phù Hợp Cho Giếng Thang Máy
Việc lựa chọn vật liệu xây dựng cho giếng thang máy ảnh hưởng đáng kể đến chi phí, độ bền, khả năng chống cháy và tính thẩm mỹ của công trình. Mỗi loại vật liệu đều có những ưu điểm và nhược điểm riêng, phù hợp với các yêu cầu và ngân sách khác nhau.
Giếng Thang Máy Bằng Bê Tông Cốt Thép
Giếng thang máy làm bằng bê tông cốt thép là lựa chọn phổ biến và được đánh giá cao về độ bền vững.
- Đặc điểm: Cấu trúc bê tông cốt thép mang lại khả năng chịu lực tuyệt vời, độ cứng vững cao, chống cháy tốt và cách âm hiệu quả. Nó có thể chịu được tải trọng lớn và các tác động từ môi trường bên ngoài.
- Quy trình thi công: Quy trình bao gồm việc lắp đặt cốt thép theo bản vẽ thiết kế, sau đó tiến hành đổ bê tông theo từng sàn hoặc theo từng khối. Việc gia cố và kiểm tra chất lượng bê tông là rất quan trọng.
- Hiệu quả: Phương án này mang lại sự an tâm cao về độ bền và an toàn trong dài hạn, phù hợp với các công trình cao tầng, tải trọng lớn hoặc yêu cầu về phòng cháy chữa cháy cao.
Giếng Thang Máy Cột Bê Tông Tường Gạch
Kết hợp cột bê tông và tường gạch là một giải pháp thi công giếng thang máy phổ biến, cân bằng giữa chi phí và hiệu quả.
- Ưu điểm: Chi phí thi công thường thấp hơn so với bê tông cốt thép toàn phần. Gạch là vật liệu dễ tìm, kỹ thuật xây dựng quen thuộc, giúp giảm thời gian và nhân công.
- Nhược điểm: Độ bền và khả năng chịu lực không bằng bê tông cốt thép. Khả năng chống cháy của tường gạch cần được kiểm soát tốt hơn, đặc biệt là tại các khu vực giao nối giữa cột bê tông và tường gạch.
- Tính phổ biến: Phương án này thường thấy ở các công trình nhà ở dân dụng, văn phòng nhỏ hoặc các tòa nhà không yêu cầu kỹ thuật quá cao về tải trọng và chống cháy.
Giếng Thang Máy Cấu Tạo Bằng Thép Định Hình
Giếng thang máy sử dụng kết cấu thép định hình mang lại sự linh hoạt, nhẹ nhàng và tính thẩm mỹ cao.
- Ứng dụng: Thường được sử dụng trong các công trình có yêu cầu thi công nhanh, kết cấu không quá nặng, hoặc khi cần tạo ra các không gian giếng thang có hình dạng đặc biệt. Nó cũng được ứng dụng nhiều trong thang máy kính hoặc các dự án cải tạo.
- Tính thẩm mỹ và độ bền: Khung thép có thể được thiết kế tinh tế, tạo vẻ ngoài hiện đại và sang trọng, đặc biệt khi kết hợp với kính. Độ bền của thép tùy thuộc vào loại thép và quy trình xử lý chống ăn mòn, chống cháy.
- Lưu ý: Cần có lớp vật liệu chống cháy cho khung thép để đảm bảo an toàn theo tiêu chuẩn.
Các Vật Liệu Khác Và Lưu Ý Khi Lựa Chọn
Ngoài các vật liệu chính cho vách giếng, việc lựa chọn vật liệu hoàn thiện bên trong cũng đóng vai trò quan trọng.
- Vật liệu hoàn thiện: Bên trong giếng thang máy thường được hoàn thiện bằng các vật liệu như vữa trát, sơn chống cháy, hoặc các tấm ốp kim loại, tấm cemboard để tạo bề mặt nhẵn, dễ lau chùi và tăng cường khả năng chống cháy. Đối với các giếng thang máy bằng thép, có thể sử dụng tấm panel cách nhiệt, chống cháy.
- Lời khuyên khi lựa chọn:
- Chi phí: Bê tông cốt thép và tường gạch thường có chi phí ban đầu thấp hơn, trong khi kết cấu thép có thể tốn kém hơn nhưng tiết kiệm thời gian thi công.
- Thẩm mỹ: Thép định hình kết hợp kính mang lại vẻ đẹp hiện đại, trong khi bê tông có thể để thô hoặc sơn tùy ý.
- Yêu cầu kỹ thuật: Đối với các công trình có yêu cầu cao về tải trọng, an toàn cháy nổ, hoặc hoạt động liên tục, bê tông cốt thép thường là lựa chọn tối ưu nhất. Luôn tham khảo ý kiến của kỹ sư thiết kế và nhà cung cấp thang máy để có lựa chọn phù hợp nhất với dự án của bạn.
