Cấu Tạo Thang Máy: Giải Mã Chi Tiết Các Bộ Phận Chính & Nguyên Lý Hoạt Động

Hiểu rõ cấu tạo thang máy là chìa khóa để đảm bảo an toàn và vận hành hiệu quả. Bài viết này sẽ đi sâu vào giải mã chi tiết từng bộ phận chính, từ kết cấu cơ khí vững chắc đến hệ thống điều khiển điện tử thông minh, giúp bạn nắm bắt toàn diện cách thức một chiếc thang máy hoạt động.

Chúng ta sẽ khám phá hố thang, cabin, ray dẫn hướng, máy kéo, tủ điều khiển và nhiều thành phần quan trọng khác. Đồng thời, bài viết sẽ làm sáng tỏ nguyên lý hoạt động cơ bản, giải thích cách các bộ phận này phối hợp nhịp nhàng để mang lại trải nghiệm di chuyển an toàn và tiện lợi.

Bằng việc tìm hiểu sâu về cấu tạo và nguyên lý vận hành, bạn sẽ có cái nhìn toàn diện hơn về công nghệ kỹ thuật đằng sau phương tiện di chuyển quen thuộc này, từ đó đưa ra những lựa chọn phù hợp và đánh giá được chất lượng của hệ thống thang máy.

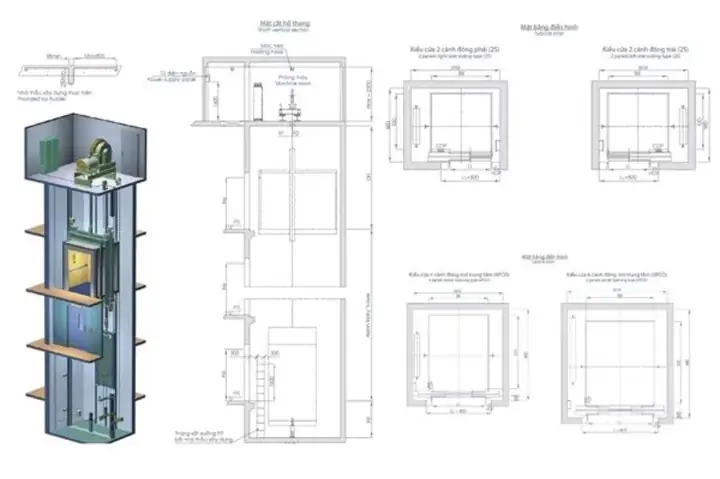

Kết Cấu Thang Máy Bao Gồm Những Bộ Phận Nào?

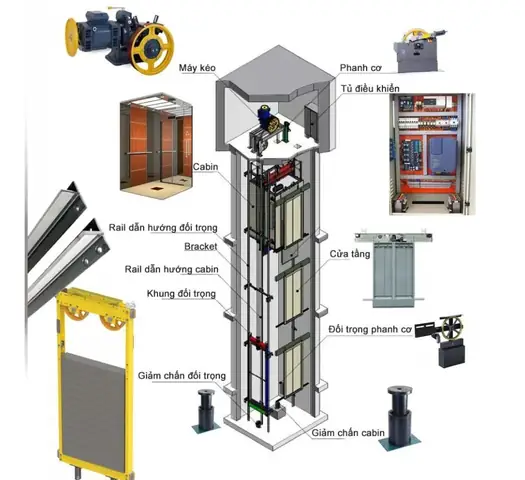

Kết cấu thang máy là một hệ thống phức tạp, bao gồm nhiều bộ phận cơ khí và điện tử hoạt động đồng bộ. Một thang máy hoàn chỉnh bao gồm các thành phần chính như hố thang, cabin, ray dẫn hướng, khung cabin, khung đối trọng, cáp tải, bộ giảm chấn, phanh cơ, máy kéo, tủ điều khiển, hệ thống điện, bộ chống vượt tốc và hệ thống cứu hộ tự động.

Cấu trúc tổng thể của thang máy được thiết kế để đảm bảo sự di chuyển lên xuống an toàn và ổn định giữa các tầng. Từ nền móng vững chắc của hố thang đến đỉnh hệ thống máy kéo, mỗi bộ phận đều đóng vai trò không thể thiếu trong việc vận hành trơn tru.

Các Bộ Phận Chính Của Kết Cấu Cơ Khí

Kết cấu cơ khí là bộ khung xương vững chắc, chịu trách nhiệm chính cho việc nâng, hạ và định vị cabin thang máy. Các bộ phận quan trọng nhất trong phần này bao gồm hố thang, cabin, ray dẫn hướng, khung cabin và khung đối trọng, cáp tải, bộ giảm chấn, hệ thống phanh cơ và máy kéo.

Có thể bạn quan tâm: 100+ Hình Ảnh Thang Máy Đẹp Nhất: Mẫu Mã & Thiết Kế Cho Mọi Không Gian

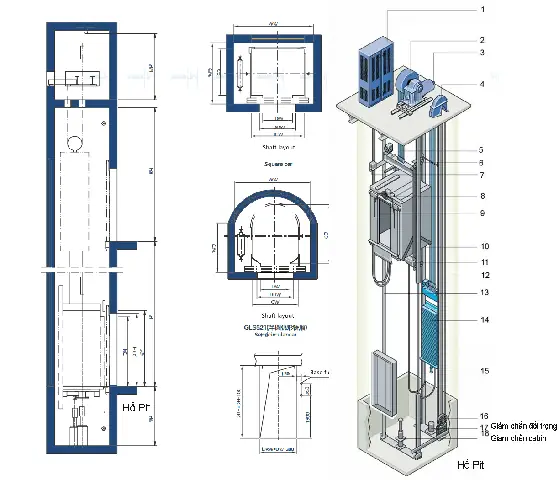

• Hố thang máy (Hố Pit): Hố thang, hay còn gọi là Hố Pit, là phần không gian nằm dưới mức sàn tầng thấp nhất của thang máy. Chức năng chính của hố thang là cung cấp không gian cần thiết cho các thiết bị an toàn như bộ giảm chấn, cơ cấu hãm (phanh cơ), và đảm bảo khoảng cách an toàn khi cabin di chuyển xuống điểm dừng cuối cùng. Yêu cầu kỹ thuật cho hố thang rất nghiêm ngặt, bao gồm độ sâu, kích thước, khả năng chịu tải và hệ thống thoát nước, nhằm đảm bảo hoạt động an toàn và bền vững cho toàn bộ hệ thống thang máy.

• Cabin thang máy (Thùng thang): Cabin thang máy là không gian mà người sử dụng trực tiếp di chuyển bên trong. Cabin được thiết kế với cấu tạo chắc chắn, thường làm từ thép không gỉ hoặc các vật liệu composite cao cấp, đảm bảo độ bền và thẩm mỹ. Vai trò của cabin là chứa hành khách hoặc hàng hóa, đồng thời tích hợp các bảng điều khiển, hệ thống chiếu sáng và thông gió, cũng như các thiết bị an toàn gắn bên trong.

• Ray dẫn hướng: Ray dẫn hướng là các thanh thép định hình được lắp đặt dọc theo hai bên hố thang, có nhiệm vụ dẫn hướng cho cabin và đối trọng di chuyển theo một đường thẳng, ổn định và chính xác. Mục đích sử dụng của ray dẫn hướng là ngăn chặn cabin và đối trọng bị lắc lư hoặc lệch khỏi quỹ đạo. Nguyên lý hoạt động dựa trên sự trượt của các bánh xe (roller hoặc shoe) gắn trên khung cabin/đối trọng dọc theo bề mặt ray. Các loại ray phổ biến bao gồm ray T (T-rails) và ray O (O-rails), mỗi loại có ưu điểm riêng về khả năng chịu tải và độ chính xác.

• Khung cabin và khung đối trọng: Khung cabin là bộ phận chịu lực chính, nâng đỡ toàn bộ cabin và các thiết bị gắn kèm. Tương tự, khung đối trọng là bộ phận dùng để cân bằng trọng lượng với cabin, giúp máy kéo hoạt động hiệu quả hơn. Chúng hoạt động dựa trên nguyên lý cơ học, kết nối với cáp tải và di chuyển song song dọc theo ray dẫn hướng. Mối liên hệ giữa hai khung này là rất chặt chẽ: khi khung cabin di chuyển lên, khung đối trọng sẽ đi xuống và ngược lại, với sự hỗ trợ của máy kéo và cáp tải.

• Cáp tải và bộ phận giảm chấn: Cáp tải là sợi dây cáp chịu lực chính, nối cabin và đối trọng với máy kéo thông qua các puli. Vai trò của cáp tải là truyền lực nâng và hạ, đưa cabin di chuyển lên hoặc xuống. Bộ phận giảm chấn, thường là các lò xo hoặc hệ thống thủy lực, được đặt ở đáy hố pit dưới cabin và đối trọng. Chúng có vai trò hấp thụ xung lực và giảm thiểu tác động khi có sự cố, đảm bảo an toàn cho hành khách trong trường hợp cabin di chuyển quá tốc độ hoặc dừng đột ngột.

• Hệ thống phanh cơ (Governor Brake): Hệ thống phanh cơ, còn gọi là cơ cấu hãm, là một thiết bị an toàn cực kỳ quan trọng. Cơ chế hoạt động của nó là khi thang máy di chuyển với tốc độ vượt quá giới hạn cho phép, hệ thống sẽ tự động kích hoạt các má phanh để kẹp chặt vào ray dẫn hướng, làm cabin dừng lại ngay lập tức. Tầm quan trọng của phanh cơ nằm ở khả năng cứu hộ trực tiếp, ngăn ngừa tai nạn do vượt tốc gây ra, đảm bảo an toàn tuyệt đối cho người sử dụng.

• Máy kéo (Mô tơ kéo): Máy kéo, hay còn gọi là động cơ kéo, là bộ phận trung tâm tạo ra lực để di chuyển cabin. Chức năng chính của nó là chuyển đổi năng lượng điện thành chuyển động quay, thông qua trục máy kéo nối với puli cáp tải. Các loại máy kéo phổ biến bao gồm máy kéo có hộp số (geared) và máy kéo không hộp số (gearless), mỗi loại phù hợp với các yêu cầu vận hành và hiệu suất khác nhau. Nguyên lý làm việc cơ bản là điều khiển tốc độ và hướng quay của puli để kéo cáp tải, từ đó di chuyển cabin.



  Có thể bạn quan tâm: Cầu Thang Thăm Mái: Các Loại, Kích Thước Chuẩn & Lưu Ý Lắp Đặt An Toàn

Các Bộ Phận Chính Của Kết Cấu Điện & Điều Khiển

Hệ thống điện và điều khiển là bộ não của thang máy, đảm bảo các lệnh được thực thi chính xác, an toàn và hiệu quả. Các thành phần cốt lõi bao gồm tủ điều khiển, hệ thống điện, bộ chống vượt tốc và các thiết bị an toàn khác, cùng với hệ thống cứu hộ tự động.

• Tủ điều khiển (Control Panel): Tủ điều khiển là trung tâm đầu não của hệ thống điều khiển thang máy. Chức năng của nó là tiếp nhận tín hiệu từ các nút bấm gọi tầng, nút bấm trong cabin, các cảm biến an toàn, và sau đó xử lý, đưa ra lệnh điều khiển máy kéo, hệ thống cửa và các bộ phận khác hoạt động theo đúng lập trình. Các thành phần bên trong tủ điều khiển bao gồm bộ vi xử lý, relay, biến tần (VVVF), bộ chuyển đổi nguồn và các bo mạch điện tử khác.

• Hệ thống điện: Hệ thống điện cung cấp năng lượng cần thiết cho toàn bộ hoạt động của thang máy. Bao gồm nguồn cấp điện chính từ lưới điện, dây dẫn điện chịu tải và cách điện an toàn, cũng như các mạch điện điều khiển tinh vi. Hệ thống này đảm bảo dòng điện ổn định, an toàn đến từng bộ phận, từ máy kéo, hệ thống chiếu sáng, quạt thông gió cho đến bảng mạch điều khiển.

• Bộ chống vượt tốc và các thiết bị an toàn khác: Bộ chống vượt tốc, hay còn gọi là Governor, là một thiết bị an toàn quan trọng. Cơ chế hoạt động của nó được mô tả chi tiết hơn trong phần nguyên lý an toàn, nhưng vai trò chung là phát hiện và ngăn chặn tình trạng thang máy di chuyển quá tốc độ cho phép. Bên cạnh đó, còn có nhiều thiết bị an toàn khác như công tắc giới hạn hành trình, cảm biến cửa, khóa an toàn cửa, giúp bảo vệ người dùng trong mọi tình huống.

• Hệ thống cứu hộ tự động (APS/ARP): Hệ thống cứu hộ tự động, bao gồm các chức năng như Automatic Power Supply (APS) hoặc Automatic Rescue Procedure (ARP), đóng vai trò quan trọng khi xảy ra sự cố mất điện hoặc các tình huống khẩn cấp khác. Chức năng chính của hệ thống này là tự động di chuyển cabin đến tầng gần nhất và mở cửa để hành khách thoát ra ngoài một cách an toàn mà không cần sự can thiệp thủ công từ bên ngoài.

Nguyên Lý Hoạt Động Cơ Bản Của Thang Máy

Có thể bạn quan tâm: Tổng Hợp Các Loại Thang Máy Phổ Biến: Phân Loại Chi Tiết & Tiêu Chí Lựa Chọn

Nguyên lý hoạt động cơ bản của thang máy là sự phối hợp nhịp nhàng giữa các bộ phận cơ khí và điện tử để tạo ra chuyển động lên xuống an toàn. Khi hành khách nhấn nút gọi tầng hoặc nút chọn tầng trong cabin, tín hiệu sẽ được gửi đến tủ điều khiển. Tủ điều khiển phân tích tín hiệu, tính toán hành trình tối ưu và đưa ra lệnh điều khiển máy kéo, bộ truyền động cửa và các thiết bị an toàn khác để cabin di chuyển đến đúng vị trí mong muốn.

Quy trình di chuyển lên/xuống của cabin bao gồm việc máy kéo quay theo lệnh của tủ điều khiển, kéo hoặc nhả cáp tải, làm cabin và đối trọng di chuyển trên ray dẫn hướng. Các cảm biến và công tắc hành trình liên tục giám sát vị trí của cabin, đảm bảo dừng chính xác tại mỗi tầng. Hệ thống cửa tự động sẽ mở ra khi cabin dừng và đóng lại sau một khoảng thời gian nhất định hoặc khi nhận được tín hiệu an toàn.

Nguyên Lý Hoạt Động Của Hệ Thống Máy Kéo

Hệ thống máy kéo là trái tim của cơ chế di chuyển thang máy, chịu trách nhiệm tạo ra lực cần thiết để nâng và hạ cabin. Cách máy kéo tạo ra chuyển động quay là thông qua động cơ điện, biến đổi năng lượng điện thành chuyển động quay của trục máy. Trục này được nối với một puli lớn có các rãnh, gọi là puli cáp tải. Puli này sẽ quay theo tốc độ và hướng do tủ điều khiển quy định.

Vai trò của puli là truyền chuyển động quay từ trục máy kéo đến cáp tải. Các rãnh trên puli được thiết kế để bám chắc vào cáp tải, đảm bảo cáp không bị trượt. Khi puli quay, nó sẽ kéo hoặc nhả các sợi cáp tải, từ đó di chuyển cabin lên hoặc xuống dọc theo ray dẫn hướng. Sự tương tác giữa puli và cáp tải là yếu tố then chốt để tạo ra lực nâng và hạ cabin một cách hiệu quả và an toàn.

Nguyên Lý Hoạt Động Của Hệ Thống Điều Khiển

Hệ thống điều khiển thang máy hoạt động như bộ não, xử lý mọi thông tin và đưa ra các quyết định vận hành. Cách tủ điều khiển nhận lệnh từ người dùng và đưa ra chỉ dẫn bắt đầu từ việc tiếp nhận tín hiệu khi bạn nhấn nút gọi tầng bên ngoài hoặc nút chọn tầng bên trong cabin. Các tín hiệu này được truyền về tủ điều khiển, nơi bộ vi xử lý sẽ phân tích, xác định vị trí hiện tại của thang máy và tầng bạn muốn đến. Sau đó, tủ điều khiển sẽ gửi các lệnh điều khiển đến máy kéo (thay đổi tốc độ và chiều quay), hệ thống cửa (mở/đóng), và các bộ phận an toàn khác để thang máy di chuyển.

Có thể bạn quan tâm: Đối Trọng Thang Máy: Cấu Tạo, Nguyên Lý Hoạt Động Và Tầm Quan Trọng

Vai trò của cảm biến và công tắc trong việc điều khiển hành trình là vô cùng quan trọng. Các cảm biến (ví dụ: cảm biến vị trí, cảm biến cửa) và công tắc hành trình (ví dụ: công tắc giới hạn trên/dưới) cung cấp thông tin liên tục về trạng thái hoạt động và vị trí của cabin. Tủ điều khiển sử dụng các dữ liệu này để đưa ra các lệnh chính xác, đảm bảo thang máy dừng đúng tầng, cửa mở/đóng đúng lúc, và hệ thống an toàn luôn được kích hoạt khi cần thiết.

Nguyên Lý Hoạt Động Của Hệ Thống An Toàn

Hệ thống an toàn là lớp bảo vệ cuối cùng, đảm bảo an toàn cho hành khách ngay cả khi có sự cố bất ngờ xảy ra. Cách bộ chống vượt tốc kích hoạt khi có sự cố là khi thang máy bắt đầu di chuyển nhanh hơn tốc độ cho phép, một bộ phận gọi là “Governor” (thường nằm ở trên đỉnh giếng thang hoặc dưới hố pit) sẽ phát hiện ra điều này thông qua một bánh xe cảm biến tốc độ. Khi tốc độ vượt ngưỡng, Governor sẽ kích hoạt một cơ chế, thường là thả một sợi cáp phụ hoặc kích hoạt một đòn bẩy, để nối với hệ thống hãm cơ gắn trên khung cabin. Hệ thống hãm này sau đó sẽ bám chặt vào ray dẫn hướng, làm cabin dừng lại.

Cơ chế hoạt động của các cửa tự động và hệ thống khóa an toàn cũng là một phần quan trọng. Cửa thang máy chỉ cho phép mở ra khi cabin đã dừng hoàn toàn tại tầng và được khóa chắc chắn vào vị trí. Ngược lại, cửa chỉ đóng lại khi cabin chuẩn bị di chuyển hoặc đã nhận tín hiệu an toàn. Hệ thống khóa an toàn đảm bảo cửa không thể mở ra khi thang máy đang di chuyển giữa các tầng, và cabin không thể khởi hành nếu cửa chưa đóng hoàn toàn.

Tìm Hiểu Sâu Hơn Về Các Loại Kết Cấu Thang Máy

Mặc dù nguyên lý hoạt động chung là tương đồng, kết cấu thang máy có thể có những biến thể nhất định để đáp ứng các yêu cầu về không gian, thẩm mỹ và công năng sử dụng đa dạng. Việc phân biệt các loại kết cấu này giúp người dùng đưa ra lựa chọn phù hợp nhất cho công trình của mình.

Thang Máy Có Phòng Máy và Không Phòng Máy

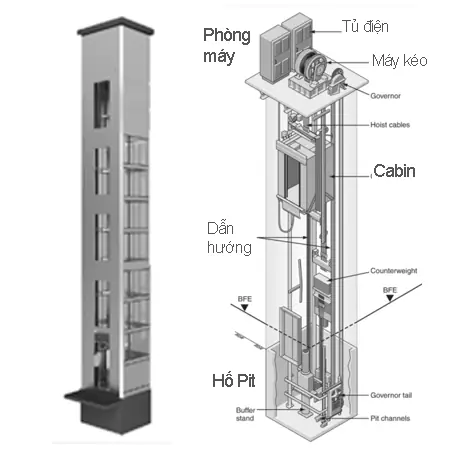

Sự khác biệt cơ bản giữa thang máy có phòng máy và không phòng máy nằm ở vị trí đặt máy kéo và tủ điều khiển. Thang máy có phòng máy sử dụng một không gian riêng biệt phía trên giếng thang (hoặc bên cạnh) để lắp đặt máy kéo và tủ điều khiển. Ưu điểm của loại này là dễ dàng bảo trì, sửa chữa do không gian rộng rãi và thông thoáng. Tuy nhiên, nó yêu cầu diện tích xây dựng lớn hơn. Ngược lại, thang máy không phòng máy tích hợp máy kéo và tủ điều khiển ngay bên trong giếng thang (thường là trên đỉnh hoặc gắn vào thành giếng thang), giúp tiết kiệm không gian hiệu quả, phù hợp với các tòa nhà có hạn chế về chiều cao hoặc diện tích. Nhược điểm là việc bảo trì có thể phức tạp hơn.

Các Yếu Tố Cần Lưu Ý Khi Lắp Đặt Kết Cấu Thang Máy

Khi lắp đặt kết cấu thang máy, việc tuân thủ các yếu tố kỹ thuật và quy trình là vô cùng quan trọng để đảm bảo an toàn và tuổi thọ của hệ thống. Vai trò của bản vẽ thiết kế chi tiết là định hình toàn bộ cấu trúc, xác định kích thước, vị trí lắp đặt các bộ phận, cũng như tính toán tải trọng và an toàn. Quy trình thi công hố pit đòi hỏi sự chính xác cao về kích thước, độ sâu, khả năng chịu lực và hệ thống thoát nước, vì đây là nền tảng vững chắc cho toàn bộ thang máy. Ngoài ra, việc tuân thủ các tiêu chuẩn kỹ thuật quốc gia và quốc tế là bắt buộc.

Cấu Tạo Riêng Của Thang Máy Gia Đình

Thang máy gia đình thường có những điểm khác biệt và tùy chỉnh so với thang máy chở khách thông thường để phù hợp với không gian nhà ở và nhu cầu sử dụng riêng. Cấu tạo của thang máy gia đình thường nhỏ gọn hơn, với tải trọng thấp hơn (thường từ 200-400kg). Các vật liệu sử dụng có thể ưu tiên tính thẩm mỹ, sang trọng hơn. Một số loại thang máy gia đình sử dụng hệ thống truyền động thủy lực hoặc trục vít thay vì máy kéo cáp truyền thống, giúp giảm thiểu tiếng ồn và yêu cầu về chiều cao giếng thang. Chức năng an toàn vẫn được đảm bảo, nhưng có thể được tích hợp một cách tinh tế hơn.

Thang Máy Kính Và Các Yếu Tố Kết Cấu Đặc Biệt

Thang máy kính mang đến một trải nghiệm độc đáo với tầm nhìn bao quát, nhưng cũng đòi hỏi các yêu cầu kỹ thuật kết cấu đặc biệt. Cấu tạo của thang máy kính bao gồm vách cabin bằng kính cường lực hoặc kính an toàn nhiều lớp, khung đỡ cabin thường được làm từ thép không gỉ hoặc nhôm. Các yêu cầu kỹ thuật riêng biệt tập trung vào việc đảm bảo tính chịu lực của vách kính, khả năng chống rung, chống cháy, và hệ thống gioăng, keo dán phải có độ bền cao. Vách kính cần được lắp đặt chắc chắn vào khung cabin, và các bộ phận cơ khí khác phải được thiết kế để không ảnh hưởng đến tầm nhìn hoặc thẩm mỹ của vách kính.
