“Kiếm cửa” thang máy, hay còn gọi là khóa cửa thang máy (door lock), là một bộ phận vô cùng quan trọng, đóng vai trò then chốt trong việc đảm bảo an toàn cho người sử dụng. Hiểu rõ về cấu tạo và chức năng của bộ phận này không chỉ giúp bạn nhận biết sớm các vấn đề tiềm ẩn mà còn nâng cao nhận thức về sự an toàn khi di chuyển bằng thang máy.
Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết về “kiếm cửa” thang máy, từ định nghĩa, cấu tạo, nguyên lý hoạt động cho đến vai trò thiết yếu của nó đối với sự an toàn. Bên cạnh đó, bạn cũng sẽ được tìm hiểu về các loại “kiếm cửa” phổ biến, dấu hiệu nhận biết sự cố và khi nào cần tiến hành kiểm tra, bảo trì hoặc thay thế. Cuối cùng, chúng ta sẽ mở rộng ra các bộ phận liên quan để có cái nhìn toàn diện nhất về hệ thống cửa thang máy.
“Kiếm cửa” thang máy là gì và cấu tạo ra sao?

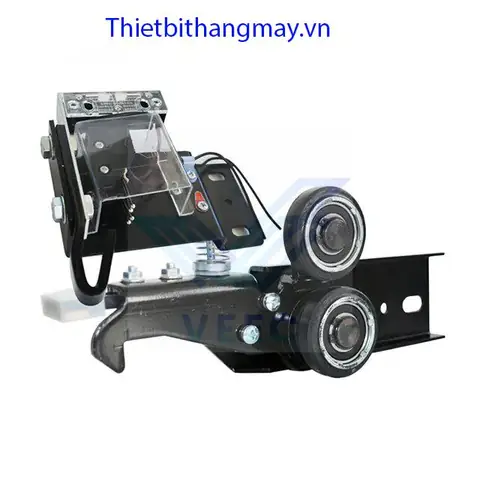

“Kiếm cửa” thang máy là bộ phận cơ khí hoặc điện từ được thiết kế để đảm bảo cửa thang máy chỉ có thể mở hoặc đóng khi thang máy đã dừng lại ở đúng vị trí tầng. Cấu tạo cơ bản của nó bao gồm một cơ chế móc hoặc chốt, kết hợp với các bộ phận khác để khóa chặt cửa tầng và cửa cabin khi thang máy đang di chuyển hoặc ở sai vị trí.
Định nghĩa “kiếm cửa” thang máy
“Kiếm cửa” thang máy, hay còn gọi là khóa liên động cửa, là một thiết bị an ninh bắt buộc trong mọi hệ thống thang máy. Vai trò chính yếu của nó là ngăn chặn việc mở cửa tầng khi cabin chưa đến đúng vị trí tầng hoặc chưa đóng kín hoàn toàn, đồng thời cũng ngăn cabin di chuyển khi cửa chưa được đóng hoàn toàn. Bộ phận này là tuyến phòng thủ đầu tiên, đảm bảo an toàn cho hành khách khỏi các nguy cơ tai nạn nghiêm trọng.
Cấu tạo và nguyên lý hoạt động
Có thể bạn quan tâm: Kinh Doanh Thang Máy: Hướng Dẫn Chi Tiết Từ A-z Cho Người Mới Bắt Đầu
Cấu tạo của “kiếm cửa” thang máy có thể khác nhau tùy thuộc vào loại thang máy và công nghệ sử dụng, nhưng nhìn chung bao gồm các bộ phận chính sau:
- Móc khóa (Hook/Latch): Đây là bộ phận trực tiếp thực hiện chức năng khóa. Khi thang máy ở đúng tầng và cửa sẵn sàng mở, móc khóa sẽ được nhả ra. Ngược lại, khi thang máy di chuyển, móc khóa sẽ giữ chặt cửa tầng, ngăn không cho mở ra.
- Cơ cấu điều khiển (Actuator Mechanism): Bao gồm các bánh răng, thanh trượt, hoặc nam châm điện (đối với loại điện từ) có nhiệm vụ điều khiển chuyển động của móc khóa. Cơ cấu này nhận tín hiệu từ bộ điều khiển thang máy để thực hiện việc khóa hoặc nhả khóa.
- Lò xo (Spring): Thường được sử dụng để hỗ trợ cơ chế nhả hoặc giữ móc khóa, đảm bảo hoạt động mượt mà và an toàn ngay cả khi mất điện.
- Cảm biến (Sensor – tùy loại): Một số “kiếm cửa” hiện đại có thể tích hợp cảm biến để xác nhận trạng thái đóng/mở hoặc vị trí của cửa, gửi tín hiệu về bộ điều khiển trung tâm.
Nguyên lý hoạt động dựa trên sự đồng bộ giữa chuyển động của cabin và trạng thái của cửa. Khi cabin di chuyển, các cơ cấu cơ khí hoặc tín hiệu điện từ sẽ kích hoạt móc khóa, giữ chặt cửa tầng và cửa cabin. Chỉ khi cabin đạt đến vị trí tầng mong muốn và nhận được tín hiệu cho phép từ bộ điều khiển, cơ cấu điều khiển mới nhả móc khóa, cho phép cửa thang máy mở ra. Quá trình này đảm bảo rằng cửa chỉ mở khi có sự hiện diện an toàn của cabin.
Vai trò và tầm quan trọng của “kiếm cửa” đối với an toàn thang máy
“Kiếm cửa” thang máy đóng vai trò không thể thay thế trong việc duy trì sự an toàn cho người sử dụng. Nó hoạt động như một chốt chặn cuối cùng, đảm bảo rằng thang máy tuân thủ các quy tắc an toàn nghiêm ngặt trước khi cho phép hành khách tiếp cận hoặc rời khỏi cabin.
Đảm bảo an toàn khi thang máy hoạt động
Chức năng cốt lõi của “kiếm cửa” là ngăn chặn thang máy di chuyển khi cửa chưa được đóng hoàn toàn hoặc khi cửa tầng đã mở trong khi cabin chưa đến đúng vị trí. Khi thang máy bắt đầu hành trình lên hoặc xuống, bộ điều khiển sẽ gửi tín hiệu yêu cầu “kiếm cửa” khóa chặt cả cửa tầng và cửa cabin. Nếu bất kỳ cửa nào không đóng kín hoàn toàn, hệ thống sẽ không kích hoạt tín hiệu cho phép thang máy hoạt động, từ đó ngăn chặn nguy cơ xảy ra tai nạn do cửa mở giữa các tầng. Ngược lại, khi thang máy di chuyển, “kiếm cửa” sẽ giữ chặt cửa tầng, không cho phép bất kỳ ai tác động để mở cửa từ bên ngoài.
Có thể bạn quan tâm: Khung Sắt Thang Máy: Cấu Tạo, Ưu Nhược Điểm & Lưu Ý Lựa Chọn
Ngăn chặn nguy cơ kẹt cửa hoặc cửa mở khi không có cabin
Trong trường hợp thang máy gặp sự cố và dừng đột ngột giữa các tầng, “kiếm cửa” sẽ tiếp tục giữ chặt cửa tầng, ngăn không cho nó bị mở ra một cách vô ý hoặc do tác động bên ngoài. Điều này là cực kỳ quan trọng để tránh trường hợp hành khách có thể bị kẹt hoặc rơi xuống giếng thang. “Kiếm cửa” duy trì sự đồng bộ giữa vị trí cabin và trạng thái của cửa tầng. Chỉ khi cabin đã dừng hẳn tại một tầng và sẵn sàng cho việc tiếp cận, “kiếm cửa” mới cho phép cửa tầng được mở.
Các loại “kiếm cửa” thang máy phổ biến trên thị trường
Thị trường thang máy hiện nay có nhiều loại “kiếm cửa” với cấu tạo và cơ chế hoạt động đa dạng, phù hợp với từng loại thang máy và yêu cầu kỹ thuật.
Phân loại theo cơ chế hoạt động (ví dụ: cơ, điện từ)
- Kiếm cửa cơ khí (Mechanical Door Locks): Loại này hoạt động dựa trên các bộ phận cơ khí như bánh răng, lò xo, và cần gạt. Chúng thường được sử dụng trong các hệ thống thang máy cũ hơn hoặc các loại thang máy có yêu cầu đơn giản. Cơ chế hoạt động của chúng khá trực quan, dựa vào sự ăn khớp của các bộ phận cơ khí để khóa và mở. Ưu điểm là độ bền cao và không phụ thuộc vào nguồn điện để duy trì trạng thái khóa, nhưng đôi khi cần lực tác động lớn hơn để vận hành.
- Kiếm cửa điện từ (Electromagnetic Door Locks): Loại này sử dụng lực điện từ để khóa hoặc nhả cửa. Khi có dòng điện chạy qua cuộn dây, nó sẽ tạo ra từ trường để giữ cho chốt khóa cố định. Khi mất điện hoặc có tín hiệu ngắt, lực điện từ biến mất và chốt khóa sẽ được nhả ra (thường nhờ lò xo). Loại này có ưu điểm là hoạt động nhanh, chính xác và dễ dàng tích hợp vào hệ thống điều khiển tự động. Tuy nhiên, chúng cần nguồn điện liên tục để duy trì trạng thái khóa và có thể cần bộ lưu điện dự phòng trong trường hợp mất điện.
Phân loại theo loại cửa thang máy (cửa mở tâm, cửa trượt…)
Có thể bạn quan tâm: Khung Nhôm Thang Máy: Đặc Điểm, Lợi Ích & Lựa Chọn Phù Hợp Nhất
Cấu tạo và vị trí lắp đặt của “kiếm cửa” cũng được thiết kế để phù hợp với từng loại cửa thang máy khác nhau:
- Cửa mở tâm (Center Opening Doors): Loại cửa này bao gồm hai cánh cửa mở về hai phía đối diện nhau tại trung tâm. “Kiếm cửa” cho loại này thường được lắp đặt ở mép của mỗi cánh cửa, khi đóng lại, chúng sẽ ăn khớp với nhau và với cơ cấu khóa trên khung cửa.
- Cửa trượt (Automatic Sliding Doors): Cửa trượt bao gồm một hoặc hai cánh cửa di chuyển song song với thành giếng thang. “Kiếm cửa” cho loại này thường tích hợp vào bộ dẫn động cửa hoặc khung cửa, có cơ chế móc/chốt để khóa chặt cánh cửa vào vị trí khi đóng hoàn toàn.
Khi nào cần kiểm tra, bảo trì hoặc thay thế “kiếm cửa” thang máy?
“Kiếm cửa” thang máy là một bộ phận cơ khí hoạt động liên tục và chịu nhiều tác động, do đó việc kiểm tra, bảo trì định kỳ và nhận biết sớm các dấu hiệu hỏng hóc là vô cùng quan trọng để đảm bảo an toàn.
Dấu hiệu nhận biết “kiếm cửa” bị hỏng
Có một số dấu hiệu rõ ràng cho thấy “kiếm cửa” thang máy đang gặp vấn đề:
- Kẹt cửa: Cửa thang máy khó mở, đóng chậm hoặc không đóng hết cỡ.
- Lỏng lẻo: Cửa bị rung lắc, không chắc chắn khi đóng.
- Không khớp: Khi đóng cửa, bạn nghe thấy tiếng va đập mạnh hoặc cảm giác các bộ phận không ăn khớp với nhau.
- Thang máy không di chuyển: Đôi khi thang máy không hoạt động dù đã nhấn nút, có thể do “kiếm cửa” không nhận diện cửa đã đóng hoàn toàn.
- Tiếng động lạ: Phát ra tiếng kêu lạch cạch, ken két bất thường khi cửa vận hành.
Quy trình kiểm tra và bảo trì định kỳ
Việc bảo trì định kỳ nên được thực hiện bởi các kỹ thuật viên chuyên nghiệp theo lịch trình khuyến cáo của nhà sản xuất. Quy trình này thường bao gồm:
Có thể bạn quan tâm: Khóa Thang Máy Mitsubishi: Hướng Dẫn Sử Dụng & Mua Phụ Tùng Chính Hãng
- Kiểm tra trực quan: Quan sát tình trạng bên ngoài của “kiếm cửa”, kiểm tra xem có dấu hiệu nứt, vỡ, mài mòn hay ăn mòn không.
- Kiểm tra cơ chế hoạt động: Thực hiện đóng/mở cửa nhiều lần để đánh giá độ mượt mà, sự ăn khớp của các bộ phận khóa.
- Kiểm tra hệ thống điện (nếu là loại điện từ): Đo lường điện áp, dòng điện để đảm bảo bộ phận điện từ hoạt động chính xác.
- Bôi trơn: Bôi trơn các bộ phận cơ khí chuyển động để giảm ma sát và tiếng ồn.
- Kiểm tra tín hiệu: Xác nhận tín hiệu từ “kiếm cửa” đến bộ điều khiển thang máy là chính xác.
Khi nào cần liên hệ chuyên gia để sửa chữa/thay thế?
Bạn nên liên hệ ngay với đơn vị bảo trì thang máy chuyên nghiệp trong các trường hợp sau:
- Khi phát hiện bất kỳ dấu hiệu bất thường nào được liệt kê ở trên.
- Sau khi thang máy gặp sự cố hoặc va chạm mạnh.
- Theo lịch trình bảo trì định kỳ do nhà cung cấp khuyến cáo (thường là mỗi 6 tháng hoặc 1 năm).
- Nếu “kiếm cửa” có dấu hiệu bị ăn mòn nặng hoặc hư hỏng vật lý.
Việc trì hoãn sửa chữa hoặc thay thế “kiếm cửa” bị lỗi có thể dẫn đến những hậu quả nghiêm trọng về an toàn, gây nguy hiểm cho người sử dụng và có thể làm hư hỏng thêm các bộ phận khác của thang máy.
Các bộ phận liên quan và ảnh hưởng đến hoạt động của “kiếm cửa”
Hoạt động của “kiếm cửa” không chỉ phụ thuộc vào bản thân nó mà còn liên kết chặt chẽ với nhiều bộ phận khác trong hệ thống cửa thang máy. Hiểu rõ mối liên hệ này giúp có cái nhìn toàn diện và xử lý sự cố hiệu quả hơn.
Vai trò của bộ truyền động cửa (door operator)
Bộ truyền động cửa (door operator) là động cơ chính chịu trách nhiệm đóng mở các cánh cửa thang máy một cách tự động. Nó hoạt động phối hợp nhịp nhàng với “kiếm cửa”. Khi bộ điều khiển gửi lệnh mở cửa, bộ truyền động sẽ kéo hoặc đẩy các cánh cửa ra. Trong quá trình này, “kiếm cửa” sẽ nhả chốt khóa. Ngược lại, khi bộ điều khiển yêu cầu đóng cửa, bộ truyền động sẽ di chuyển các cánh cửa lại gần nhau. Lúc này, “kiếm cửa” sẽ nhận tín hiệu để khóa chặt, đảm bảo cửa kín hoàn toàn trước khi cho phép thang máy di chuyển. Nếu bộ truyền động hoạt động không chính xác, nó có thể gây áp lực lên “kiếm cửa” hoặc không tạo đủ điều kiện để “kiếm cửa” khóa/nhả, dẫn đến lỗi hoạt động.
Mối liên hệ với bộ điều khiển cửa thang máy (door control board)
Bộ điều khiển cửa thang máy (door control board) là “bộ não” quản lý toàn bộ hoạt động của hệ thống cửa. Nó nhận tín hiệu từ các nút gọi tầng, cảm biến an toàn và gửi lệnh điều khiển đến bộ truyền động cửa và “kiếm cửa”. “Kiếm cửa” sẽ gửi tín hiệu về trạng thái khóa/nhả của nó cho bộ điều khiển cửa. Bộ điều khiển cửa sẽ dựa vào thông tin này cùng với tín hiệu từ các cảm biến vị trí cửa để quyết định có cho phép thang máy di chuyển hay không. Do đó, bất kỳ sự sai lệch nào trong tín hiệu hoặc hoạt động của bộ điều khiển cửa đều có thể ảnh hưởng trực tiếp đến việc “kiếm cửa” thực hiện chức năng của mình.
Liên kết với hệ thống khóa an toàn cửa tầng (interlock system)
“Kiếm cửa” là một thành phần cốt lõi của hệ thống khóa an toàn cửa tầng (interlock system). Hệ thống này về tổng thể đảm bảo rằng cửa tầng chỉ có thể mở khi cabin thang máy đã dừng lại chính xác tại vị trí đó. “Kiếm cửa” thường tích hợp các tiếp điểm điện (contacts) hoạt động theo cơ chế khóa/nhả. Khi “kiếm cửa” ở trạng thái khóa, các tiếp điểm này sẽ không cho phép mạch điện điều khiển thang máy di chuyển hoạt động. Chỉ khi “kiếm cửa” được nhả ra hoàn toàn (tức là cabin đã ở đúng tầng và cửa đã sẵn sàng mở), các tiếp điểm này mới đóng mạch, cho phép thang máy tiếp tục hành trình hoặc mở cửa. Do đó, “kiếm cửa” chính là chốt an ninh vật lý và điện tử, ngăn ngừa việc mở cửa sai vị trí.
Các yếu tố khác ảnh hưởng đến tuổi thọ “kiếm cửa”
Bên cạnh các yếu tố kỹ thuật, tuổi thọ và hiệu suất hoạt động của “kiếm cửa” còn chịu ảnh hưởng bởi nhiều yếu tố môi trường và sử dụng khác:
- Tần suất sử dụng: Thang máy có tần suất sử dụng cao sẽ khiến các bộ phận của “kiếm cửa” bị hao mòn nhanh hơn.
- Chất lượng lắp đặt: Lắp đặt không chính xác có thể gây ra các lực không đều, làm giảm tuổi thọ của “kiếm cửa”.
- Môi trường hoạt động: Độ ẩm cao, bụi bẩn, hoặc hóa chất ăn mòn trong môi trường xung quanh có thể làm hỏng các bộ phận cơ khí hoặc điện từ của “kiếm cửa”, đặc biệt là các loại không được bảo vệ tốt.
- Nhiệt độ: Biến động nhiệt độ quá lớn cũng có thể ảnh hưởng đến hoạt động của các bộ phận, đặc biệt là các cảm biến hoặc vật liệu dùng làm chốt khóa.
- Bảo trì kém: Việc bỏ qua bảo trì định kỳ, không bôi trơn hoặc làm sạch các bộ phận chuyển động sẽ khiến “kiếm cửa” nhanh chóng xuống cấp.
