Việc lập trình PLC cho hệ thống thang máy 3 tầng là một quy trình kỹ thuật quan trọng, đảm bảo sự vận hành an toàn, hiệu quả và ổn định cho một trong những thiết bị thiết yếu trong các tòa nhà hiện đại. Bài viết này sẽ đi sâu vào khái niệm, vai trò và các bước chi tiết để thực hiện lập trình, mang đến cái nhìn toàn diện cho những ai quan tâm đến lĩnh vực tự động hóa công nghiệp, đặc biệt là ứng dụng điều khiển thang máy.
Chúng ta sẽ khám phá tại sao lập trình PLC lại trở thành tiêu chuẩn cho các hệ thống thang máy 3 tầng, tìm hiểu các thành phần phần cứng cốt lõi, quy trình lập trình từng bước bằng ngôn ngữ Ladder Diagram, cùng với các tình huống xử lý đặc biệt và một bài tập thực hành minh họa cụ thể.
Lập trình PLC điều khiển thang máy 3 tầng là gì?
Lập trình PLC (Programmable Logic Controller) điều khiển thang máy 3 tầng là quá trình thiết lập các lệnh và logic điều khiển cho một bộ điều khiển logic lập trình, nhằm quản lý toàn bộ hoạt động của thang máy di chuyển giữa ba tầng. Vai trò chính của PLC trong trường hợp này là tiếp nhận tín hiệu từ các nút nhấn gọi tầng, cảm biến vị trí, cửa, và sau đó xử lý logic để đưa ra các lệnh điều khiển chính xác cho động cơ thang máy, hệ thống cửa, và đèn báo.
Trong lĩnh vực lập trình PLC, có nhiều ngôn ngữ khác nhau nhưng ngôn ngữ Ladder Diagram (LD) là phổ biến và dễ tiếp cận nhất cho ứng dụng điều khiển thang máy. Ladder Diagram mô phỏng các mạch điện truyền thống với các bậc thang (rungs) và các phần tử logic như tiếp điểm thường mở, thường đóng, cuộn coil, timer, counter, tạo nên một cấu trúc trực quan, giúp kỹ sư dễ dàng đọc hiểu và gỡ lỗi.
Tại sao cần lập trình PLC cho thang máy 3 tầng?
Việc sử dụng PLC để lập trình điều khiển thang máy 3 tầng mang lại nhiều lợi ích vượt trội so với các phương pháp điều khiển truyền thống sử dụng relay, contactor hay các mạch logic cứng. PLC cung cấp một nền tảng linh hoạt, dễ dàng tùy chỉnh và nâng cấp theo các yêu cầu thay đổi của hệ thống. Hơn nữa, khả năng xử lý logic phức tạp, giám sát trạng thái hoạt động theo thời gian thực và phát hiện lỗi nhanh chóng giúp tăng cường độ an toàn và hiệu quả vận hành.
Những ưu điểm nổi bật bao gồm: khả năng xử lý đa nhiệm, cấu trúc chương trình rõ ràng, dễ dàng thay đổi logic mà không cần can thiệp vào phần cứng, khả năng tích hợp với các hệ thống giám sát khác (như HMI, SCADA), và quan trọng nhất là đảm bảo các tiêu chuẩn an toàn cao cho người sử dụng thang máy.
Có thể bạn quan tâm: Top 10 Địa Chỉ Mua Linh Kiện Thang Máy Uy Tín Tại Hà Nội
Các thành phần chính trong hệ thống điều khiển thang máy 3 tầng bằng PLC
Một hệ thống điều khiển thang máy 3 tầng sử dụng PLC bao gồm nhiều thành phần phần cứng phối hợp nhịp nhàng. Bộ điều khiển trung tâm là PLC, với các dòng phổ biến như Siemens S7-1200, S7-300, hoặc S7-200, tùy thuộc vào quy mô và yêu cầu của hệ thống. Các thiết bị đầu vào (input) bao gồm nút nhấn gọi tầng ở mỗi tầng (bên trong cabin và bên ngoài sảnh), công tắc giới hạn hành trình, cảm biến vị trí tầng (encoder, proximity switch), và công tắc cửa.
Các thiết bị đầu ra (output) bao gồm relay và contactor để đóng cắt nguồn cho động cơ thang máy theo chiều lên hoặc xuống, hệ thống đèn báo tầng, đèn báo cửa mở/đóng. Ngoài ra, còn có các thiết bị an toàn như khóa cửa, cảm biến quá tải, và nút dừng khẩn cấp. Mỗi thiết bị này đóng vai trò quan trọng trong việc thu thập thông tin và thực thi lệnh điều khiển, đảm bảo thang máy hoạt động an toàn và đúng theo lập trình.
Các bước lập trình PLC điều khiển thang máy 3 tầng chi tiết
Quy trình lập trình PLC cho thang máy 3 tầng đòi hỏi sự phân tích cẩn thận và thực hiện từng bước logic. Bắt đầu từ việc xác định rõ yêu cầu hoạt động, sau đó phác thảo sơ đồ khối chức năng, tiến hành viết mã lệnh bằng ngôn ngữ Ladder Diagram, và cuối cùng là kiểm tra, mô phỏng để đảm bảo chương trình hoạt động chính xác.
Xác định yêu cầu và sơ đồ khối chức năng
Bước đầu tiên và quan trọng nhất là xác định rõ ràng luồng hoạt động mong muốn của thang máy 3 tầng. Điều này bao gồm các chức năng cơ bản như: thang máy di chuyển lên khi có lệnh gọi từ tầng dưới, di chuyển xuống khi có lệnh gọi từ tầng trên, dừng chính xác tại tầng được yêu cầu, xử lý đồng thời nhiều lệnh gọi, và đảm bảo an toàn khi cửa đóng/mở.
Từ các yêu cầu này, chúng ta sẽ xây dựng sơ đồ khối chức năng. Sơ đồ khối này mô tả logic điều khiển một cách trừu tượng, chia nhỏ hệ thống thành các khối chức năng chính như khối nhận tín hiệu gọi tầng, khối xử lý logic chiều di chuyển, khối điều khiển động cơ, khối quản lý trạng thái cửa, và khối an toàn. Sơ đồ khối giúp hình dung rõ ràng mối liên hệ giữa các thành phần và định hướng cho việc viết mã lập trình sau này.
Có thể bạn quan tâm: Kỹ Năng Thoát Hiểm Khi Kẹt Thang Máy: Hướng Dẫn An Toàn Và Cách Xử Lý Sự Cố

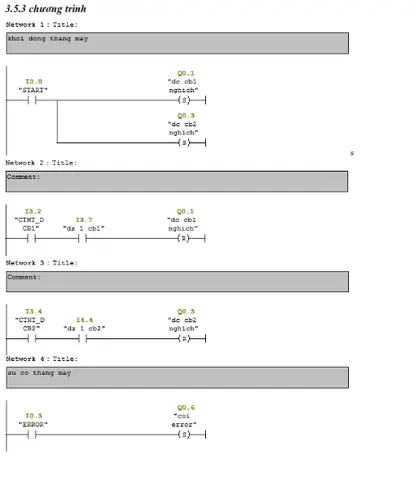

Lập trình bằng ngôn ngữ Ladder Diagram (LD) cho thang máy 3 tầng
Sau khi có sơ đồ khối, chúng ta sẽ bắt đầu xây dựng chương trình bằng ngôn ngữ Ladder Diagram. Quá trình này liên quan đến việc tạo ra các bậc thang (rungs) logic, mỗi bậc thang xử lý một phần nhỏ của chức năng điều khiển. Ví dụ, một bậc thang có thể xử lý việc nhận tín hiệu từ nút nhấn gọi tầng 1 và kích hoạt lệnh cho thang máy di chuyển lên.
Các bậc thang khác sẽ xử lý tín hiệu từ cảm biến vị trí để dừng thang máy tại đúng tầng, điều khiển chiều di chuyển lên/xuống dựa trên logic ưu tiên các lệnh gọi, hoặc kích hoạt tín hiệu cho đèn báo tầng. Việc sử dụng các phần tử như tiếp điểm thường mở (NO), thường đóng (NC), cuộn coil, timer, và các khối lệnh chuyên dụng sẽ giúp xây dựng nên logic điều khiển hoàn chỉnh, đáp ứng mọi yêu cầu hoạt động của thang máy.
Cấu trúc chương trình PLC cơ bản cho thang máy 3 tầng
Để lập trình hiệu quả, việc hiểu rõ cấu trúc chương trình PLC là rất cần thiết. Các phần mềm lập trình phổ biến hiện nay như Siemens TIA Portal (cho các dòng S7-1200, S7-1500) hoặc Simatic Step 7 (cho các dòng S7-300, S7-400) cung cấp môi trường làm việc mạnh mẽ. Một chương trình PLC thường bao gồm các phần chính:
- Input/Output (I/O): Định nghĩa các địa chỉ đầu vào (tín hiệu từ cảm biến, nút nhấn) và đầu ra (tín hiệu điều khiển động cơ, đèn báo).
- Logic: Phần cốt lõi chứa các bậc thang Ladder Diagram thực hiện logic điều khiển.
- Scan Cycle: PLC đọc tất cả các tín hiệu đầu vào, thực thi chương trình logic và cập nhật các tín hiệu đầu ra theo một chu kỳ quét nhất định. Hiểu rõ chu kỳ quét giúp tối ưu hóa hiệu suất chương trình.
Cấu trúc chương trình mẫu thường được tổ chức thành các khối chức năng (Function Blocks – FB) hoặc các khối tổ chức (Organization Blocks – OB) để dễ quản lý và tái sử dụng.
Các tình huống lập trình đặc biệt và xử lý
Trong quá trình lập trình thang máy 3 tầng, có những tình huống đòi hỏi logic xử lý đặc biệt. Một trong số đó là xử lý trạng thái chờ: khi không có lệnh gọi, thang máy sẽ đứng yên tại một tầng nhất định hoặc ở tầng cuối cùng. Chế độ ưu tiên, ví dụ như ưu tiên lệnh gọi từ sảnh hay từ cabin, cũng cần được lập trình rõ ràng.
Có thể bạn quan tâm: Kích Thước Thang Máy Gia Đình Chuẩn: Hướng Dẫn Chi Tiết & Lưu Ý
Quan trọng hơn cả là xử lý lỗi và ngắt khẩn cấp. Chương trình PLC cần có khả năng phát hiện các tình trạng bất thường như kẹt cửa, quá tải, mất tín hiệu cảm biến, hoặc khi nút dừng khẩn cấp được nhấn. Khi phát hiện lỗi, hệ thống cần dừng hoạt động an toàn, thông báo cho người vận hành và có thể ghi lại mã lỗi để thuận tiện cho việc bảo trì.
Bài tập và mô phỏng thực tế về lập trình PLC thang máy 3 tầng
Để củng cố kiến thức và rèn luyện kỹ năng, việc thực hành với các bài tập mẫu và mô phỏng là vô cùng quan trọng. Các bài tập này giúp người học áp dụng lý thuyết vào thực tế, hiểu rõ hơn về cách các lệnh PLC hoạt động và cách xử lý các vấn đề phát sinh.
Bài tập mẫu: Lập trình điều khiển thang máy 3 tầng với PLC S7-1200
Chúng ta sẽ cùng thực hiện một bài tập mẫu lập trình điều khiển thang máy 3 tầng đơn giản bằng PLC S7-1200 sử dụng phần mềm TIA Portal. Bài tập này bao gồm việc xác định các địa chỉ I/O cho các nút nhấn gọi tầng (tầng 1, 2, 3), cảm biến vị trí (cho 3 tầng), nút lên/xuống trong cabin, và các tín hiệu điều khiển động cơ (Up, Down).
Các bước thực hiện bao gồm:
1. Thiết lập dự án trong TIA Portal: Tạo dự án mới, chọn dòng PLC S7-1200.
2. Định nghĩa địa chỉ I/O: Gán địa chỉ vật lý cho từng nút nhấn, cảm biến và ngõ ra điều khiển.
3. Viết mã Ladder Diagram: Xây dựng các bậc thang logic để xử lý tín hiệu gọi tầng, điều khiển chiều di chuyển, dừng tầng, và đèn báo.
4. Mô phỏng: Sử dụng chức năng mô phỏng của TIA Portal (PLCSIM) để chạy thử chương trình, kiểm tra hoạt động của thang máy với các kịch bản khác nhau.
Sơ đồ đấu dây chi tiết và bảng địa chỉ I/O sẽ được cung cấp để hỗ trợ quá trình thực hiện.
Có thể bạn quan tâm: Kích Thước Thang Máy Không Phòng Máy: Chuẩn, Bản Vẽ & Tư Vấn Chi Tiết
Các tài liệu tham khảo và nguồn học bổ sung
Để đào sâu kiến thức về lập trình PLC thang máy, có rất nhiều tài liệu tham khảo và nguồn học bổ sung hữu ích. Các trang web chuyên về tự động hóa, diễn đàn kỹ thuật, và các kênh YouTube cung cấp các bài giảng, video hướng dẫn chi tiết về lập trình PLC với các hãng sản xuất khác nhau như Siemens, Omron, Mitsubishi.
Các tài liệu PDF từ các nhà cung cấp thiết bị hoặc các trang như Studocu thường chứa các bài viết, luận văn, và ví dụ minh họa thực tế về ứng dụng PLC trong điều khiển thang máy. Việc thường xuyên tham khảo các nguồn này sẽ giúp cập nhật kiến thức và giải quyết các vấn đề phức tạp trong quá trình làm việc.
Các loại PLC và phần mềm lập trình phù hợp cho thang máy
Việc lựa chọn loại PLC và phần mềm lập trình phù hợp đóng vai trò quan trọng trong việc xây dựng một hệ thống điều khiển thang máy hiệu quả và kinh tế. Các dòng PLC khác nhau từ Siemens, ví dụ như S7-1200, S7-300, hay S7-200, đều có những đặc điểm riêng biệt về khả năng xử lý, số lượng I/O, và chi phí.
Ưu điểm và nhược điểm của từng loại PLC
- Siemens S7-1200: Là dòng PLC nhỏ gọn, hiện đại, phù hợp cho các ứng dụng vừa và nhỏ với yêu cầu hiệu năng tốt, tích hợp nhiều chức năng (như Profinet, Profibus). Chi phí tương đối hợp lý và dễ dàng mở rộng.
- Siemens S7-300: Là dòng PLC mạnh mẽ, có khả năng mở rộng cao, thích hợp cho các ứng dụng công nghiệp phức tạp với yêu cầu xử lý tốc độ cao và số lượng I/O lớn. Tuy nhiên, chi phí và yêu cầu về kiến thức kỹ thuật cao hơn.
- Siemens S7-200: Dòng PLC cũ hơn, chi phí thấp, phù hợp cho các ứng dụng đơn giản, yêu cầu ít I/O. Tuy nhiên, khả năng xử lý và các tính năng tích hợp có phần hạn chế so với các dòng mới hơn.
Việc lựa chọn phụ thuộc vào quy mô, ngân sách và yêu cầu kỹ thuật cụ thể của dự án thang máy.
Lựa chọn phần mềm lập trình TIA Portal hay Step 7
- TIA Portal: Là nền tảng kỹ thuật số hóa tích hợp mới nhất của Siemens, hỗ trợ lập trình cho toàn bộ các dòng PLC hiện đại (S7-1200, S7-1500) và cả các thiết bị khác như HMI, drives. Giao diện thân thiện, tính năng mạnh mẽ, hỗ trợ mô phỏng tích hợp.
- Simatic Step 7: Là phần mềm lập trình truyền thống cho các dòng PLC cũ hơn như S7-300, S7-400. Mặc dù giao diện có phần lỗi thời, Step 7 vẫn là công cụ mạnh mẽ và được sử dụng rộng rãi trong các hệ thống công nghiệp hiện có.
Đối với các dự án mới hoặc nâng cấp hệ thống, TIA Portal thường là lựa chọn ưu tiên vì tính tích hợp và các tính năng tiên tiến.
Các khái niệm mở rộng trong lập trình PLC cho hệ thống phức tạp
Khi hệ thống thang máy trở nên phức tạp hơn, các khái niệm mở rộng sẽ được áp dụng. HMI (Human Machine Interface) là giao diện người-máy, cung cấp màn hình hiển thị thông tin trạng thái thang máy, cho phép người vận hành tương tác, nhập lệnh hoặc xem các cảnh báo. SCADA (Supervisory Control and Data Acquisition) là hệ thống giám sát và thu thập dữ liệu, cho phép quản lý tập trung nhiều thang máy hoặc cả một hệ thống tòa nhà, thu thập dữ liệu vận hành, phân tích hiệu suất và tối ưu hóa.
Việc tích hợp HMI và SCADA giúp nâng cao khả năng giám sát, điều khiển và bảo trì hệ thống thang máy, đặc biệt trong các tòa nhà cao tầng hoặc khu phức hợp.
Tìm kiếm dịch vụ lập trình PLC thang máy chuyên nghiệp
Đối với các doanh nghiệp hoặc cá nhân không có đội ngũ kỹ thuật chuyên sâu về PLC, việc tìm kiếm các đơn vị cung cấp dịch vụ lập trình PLC thang máy chuyên nghiệp là một giải pháp hiệu quả. Các công ty này thường có đội ngũ kỹ sư giàu kinh nghiệm, chuyên môn cao trong việc thiết kế, thi công lắp đặt tủ điều khiển thang máy sử dụng PLC, cũng như cung cấp dịch vụ bảo trì, sửa chữa.
Họ có thể tư vấn giải pháp tối ưu, lựa chọn thiết bị phù hợp, lập trình theo yêu cầu kỹ thuật và đảm bảo hệ thống hoạt động an toàn, đáp ứng các tiêu chuẩn hiện hành.
