Bản vẽ mặt bằng thang máy là tài liệu thiết yếu, đóng vai trò kim chỉ nam cho mọi quy trình liên quan đến việc lắp đặt và vận hành hệ thống thang máy. Việc nắm vững cách đọc hiểu và ứng dụng bản vẽ này không chỉ giúp đảm bảo tính kỹ thuật, an toàn mà còn góp phần tối ưu hóa không gian kiến trúc. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về bản vẽ mặt bằng thang máy, từ khái niệm, tầm quan trọng, các loại phổ biến đến cách giải mã các ký hiệu chuyên ngành.
Trong quá trình triển khai một dự án thang máy, bản vẽ mặt bằng thang máy là yếu tố then chốt giúp các kiến trúc sư, kỹ sư và nhà thầu hình dung rõ ràng vị trí, kích thước và mối liên hệ của thang máy với không gian xung quanh. Chúng tôi sẽ đi sâu vào định nghĩa, vai trò không thể thiếu của bản vẽ này, các dạng thức mặt bằng thang máy thường gặp, đồng thời hướng dẫn chi tiết cách giải mã các ký hiệu để bạn có thể tự tin tiếp cận và sử dụng tài liệu quan trọng này.
Bản Vẽ Mặt Bằng Thang Máy Là Gì Và Vai Trò Quan Trọng?
Bản vẽ mặt bằng thang máy là một bản thể hiện không gian theo chiều ngang, cho phép chúng ta quan sát và hình dung bố cục lắp đặt thang máy trong một công trình xây dựng. Đây là loại bản vẽ kỹ thuật không thể thiếu, cung cấp cái nhìn trực quan về vị trí, kích thước và mối tương quan của thang máy với các yếu tố kiến trúc khác.
Bản vẽ mặt bằng đóng vai trò nền tảng, liên kết các giai đoạn từ thiết kế ban đầu, thi công chi tiết cho đến quá trình kiểm định chất lượng. Nó đảm bảo mọi thành phần được lắp đặt đúng vị trí, tuân thủ các tiêu chuẩn kỹ thuật và hài hòa với tổng thể thiết kế công trình.
Khái Niệm Bản Vẽ Mặt Bằng Thang Máy
Bản vẽ mặt bằng thang máy là một biểu đồ hai chiều thể hiện cấu trúc của một công trình hoặc một khu vực cụ thể ở một mặt phẳng ngang. Nó cho thấy cách các không gian, tường, cửa, cột và các yếu tố kiến trúc khác được sắp xếp, đặc biệt là vị trí và giới hạn của hố thang, cabin thang máy, cùng các khu vực liên quan trên cùng một mặt phẳng.
Trong ngành xây dựng, bản vẽ mặt bằng thang máy thường đi kèm hoặc bổ trợ cho các loại bản vẽ khác như mặt cắt dọc (thể hiện chiều cao, hành trình thang) và mặt cắt ngang (thể hiện chi tiết cấu tạo theo chiều ngang của cabin và cửa). Sự kết hợp này mang lại cái nhìn đa chiều và đầy đủ nhất về hệ thống thang máy.
Tầm Quan Trọng Của Bản Vẽ Mặt Bằng Trong Dự Án Lắp Đặt Thang Máy
Việc sở hữu một bản vẽ mặt bằng thang máy chính xác và chi tiết mang lại nhiều lợi ích thiết thực cho dự án:
Có thể bạn quan tâm: Giá Thang Máy Mini Gia Đình: Chi Phí, Kích Thước Và Lưu Ý 2024-2025
- Định vị chính xác vị trí thang máy: Bản vẽ giúp xác định rõ ràng khu vực sẽ đặt thang máy trên mặt bằng của từng tầng hoặc toàn bộ tòa nhà, tránh xung đột với các không gian chức năng khác hoặc cấu trúc chịu lực của công trình.
- Đảm bảo tính thẩm mỹ và sự hài hòa: Vị trí đặt thang máy được thể hiện trên bản vẽ mặt bằng, cho phép kiến trúc sư đánh giá sự phù hợp về mặt thẩm mỹ và đảm bảo thang máy hòa hợp với phong cách kiến trúc tổng thể của công trình.
- Hỗ trợ tính toán kích thước, vật liệu và quy trình thi công: Từ bản vẽ mặt bằng, các kỹ sư có thể tính toán chính xác kích thước hố thang, diện tích cần thiết cho phòng máy (nếu có), dự trù vật liệu xây dựng phù hợp và lên kế hoạch chi tiết cho từng bước thi công, đảm bảo hiệu quả và tiết kiệm.
Các Loại Bản Vẽ Mặt Bằng Thang Máy Phổ Biến
Trong lĩnh vực thiết kế và thi công thang máy, có nhiều loại bản vẽ mặt bằng khác nhau, mỗi loại phục vụ một mục đích cụ thể và cung cấp thông tin chuyên sâu. Việc phân biệt rõ ràng các loại bản vẽ này giúp các bên liên quan dễ dàng tiếp cận và sử dụng thông tin cần thiết.
Dưới đây là những loại bản vẽ mặt bằng thang máy thường gặp, mỗi loại mang đến một góc nhìn và mức độ chi tiết khác nhau:

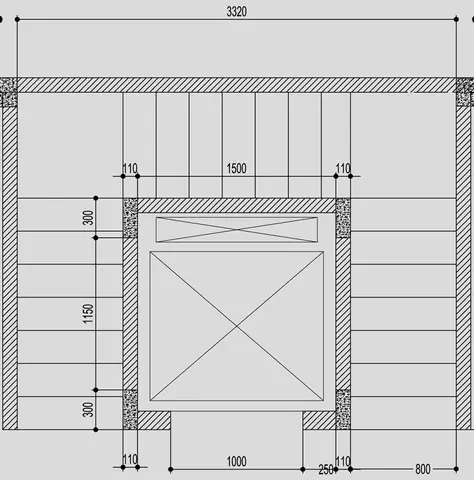

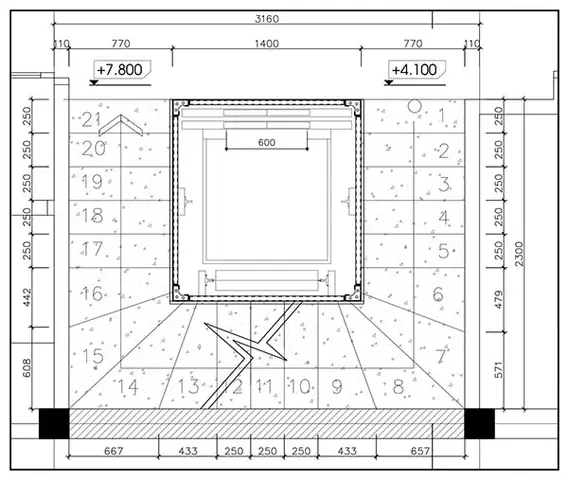

Bản Vẽ Mặt Bằng Phối Cảnh Tổng Thể
Bản vẽ mặt bằng phối cảnh tổng thể thể hiện vị trí của thang máy trong mối tương quan với toàn bộ mặt bằng của một tầng hoặc của cả công trình. Loại bản vẽ này giúp người xem có cái nhìn bao quát về cách thang máy được tích hợp vào kiến trúc chung, từ đó hình dung được luồng di chuyển và không gian xung quanh khu vực lắp đặt.
Nó không chỉ cho biết vị trí của hố thang mà còn hiển thị các lối đi, sảnh, các phòng chức năng khác, giúp đánh giá sự thuận tiện và tính kết nối của hệ thống thang máy với tổng thể.

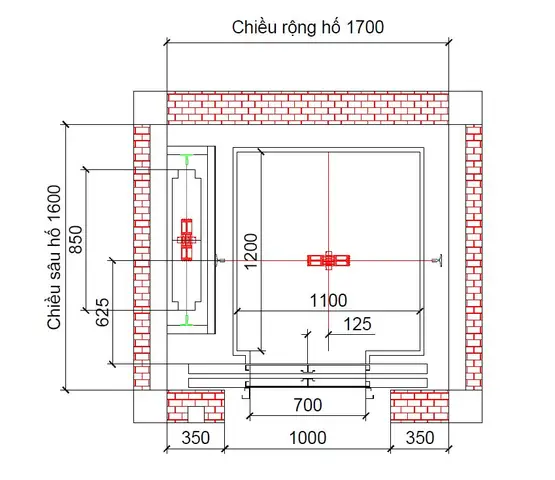

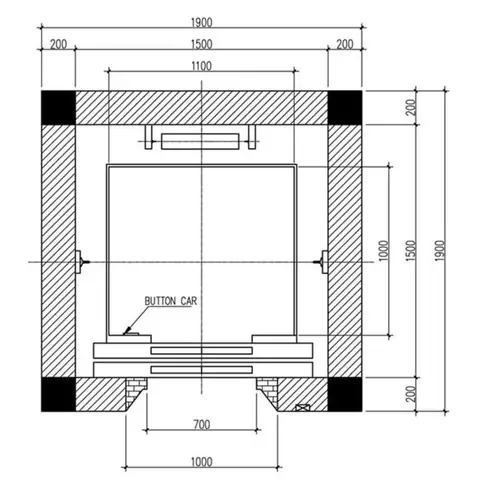

Bản Vẽ Mặt Bằng Chi Tiết Hố Thang
Tập trung vào chi tiết kỹ thuật, bản vẽ mặt bằng chi tiết hố thang cung cấp đầy đủ thông số về kích thước, cấu trúc vật liệu xây dựng, cũng như các yêu cầu về khung thép, bê tông cốt thép cho việc thi công hố thang.
Loại bản vẽ này rất quan trọng đối với đội ngũ thi công xây dựng, bởi nó bao gồm các thông số chính xác về chiều rộng, chiều sâu, độ dày tường, vị trí các lỗ chờ cho ray dẫn hướng, cửa thang, hệ thống cáp, và các yếu tố kết cấu khác, đảm bảo hố thang được xây dựng đúng tiêu chuẩn kỹ thuật và an toàn.
Có thể bạn quan tâm: Bản Vẽ Thang Máy: Hướng Dẫn Chi Tiết & Các Loại Phổ Biến
Bản Vẽ Mặt Bằng Cửa Thang Máy
Bản vẽ mặt bằng cửa thang máy thể hiện rõ vị trí, kích thước, kiểu dáng và hướng mở của cửa thang máy trên mặt bằng từng tầng. Nó bao quát các thông tin về chiều rộng thông thủy của cửa, loại cửa (tự động, thủ công, cửa cánh, cửa trượt), vị trí lắp đặt khung cửa, và mối liên hệ với tường bao quanh.
Thông tin trên bản vẽ này là căn cứ để đảm bảo việc lắp đặt cửa thang máy diễn ra chính xác, an toàn và thuận tiện cho người sử dụng, đồng thời phù hợp với bố cục kiến trúc chung của mỗi tầng.
Hướng Dẫn Đọc Hiểu Các Ký Hiệu Thường Gặp Trong Bản Vẽ Mặt Bằng Thang Máy
Để làm việc hiệu quả với bản vẽ mặt bằng thang máy, việc nắm vững các ký hiệu chuyên ngành là điều cần thiết. Các ký hiệu này giúp truyền đạt thông tin kỹ thuật một cách cô đọng và chính xác, tiết kiệm không gian và tránh sự nhầm lẫn.
Việc hiểu rõ ý nghĩa của từng ký hiệu sẽ giúp bạn diễn giải bản vẽ một cách đúng đắn, từ đó đưa ra các quyết định hoặc thực hiện công việc liên quan đến lắp đặt thang máy một cách hiệu quả nhất.
Các Ký Hiệu Về Tầng, Chức Năng Khu Vực
Trong bản vẽ mặt bằng, các ký hiệu chữ cái hoặc từ viết tắt thường được sử dụng để chỉ định tầng hoặc chức năng của các khu vực khác nhau trong tòa nhà. Việc hiểu rõ những ký hiệu này giúp xác định đúng tầng lắp đặt thang máy và các không gian lân cận.
- G (Ground): Thường ký hiệu cho Tầng Trệt hoặc Tầng MGround (tầng mặt đất).
- L (Lobby): Chỉ khu vực Sảnh, là không gian tiếp đón chính của tầng.
- R (Restaurant): Biểu thị khu vực Nhà hàng.
- UL (Upper Lobby): Sảnh ở tầng trên, thường dùng cho các tòa nhà có nhiều sảnh hoặc thang máy chia theo nhóm tầng.
- LL (Lower Lobby): Sảnh ở tầng dưới, tương tự UL nhưng ở các tầng thấp hơn.
Ngoài ra, còn có các ký hiệu chỉ chức năng khác như: Off (Office – Văn phòng), Ret (Retail – Cửa hàng bán lẻ), Apt (Apartment – Căn hộ), v.v.
Có thể bạn quan tâm: Báo Giá Thang Máy Gia Đình & Công Nghiệp Mới Nhất 2026 | Cập Nhật Chi Tiết
Các Ký Hiệu Liên Quan Đến Cấu Trúc và Kích Thước
Các ký hiệu về cấu trúc và kích thước trên bản vẽ mặt bằng thang máy cung cấp thông tin về các bộ phận chịu lực và các thông số đo lường quan trọng.
- Biểu tượng tường: Thường được thể hiện bằng các đường nét dày hoặc có hoa văn đặc trưng, tùy thuộc vào loại vật liệu (tường gạch, tường bê tông).
- Biểu tượng dầm, cột: Thể hiện các bộ phận kết cấu chịu lực chính của công trình, thường là hình chữ nhật hoặc hình vuông.
- Kích thước: Các đường gióng và con số đi kèm thể hiện chiều rộng, chiều sâu (đối với hố thang) hoặc các kích thước khác của từng bộ phận.
- Tâm thang: Điểm xác định trung tâm hình học của hố thang hoặc cabin, quan trọng cho việc căn chỉnh.
Các Ký Hiệu Liên Quan Đến Hoạt Động và Kỹ Thuật
Những ký hiệu này mô tả các bộ phận cơ khí, điện và hệ thống vận hành của thang máy.
- Đường ray dẫn hướng: Thường được biểu thị bằng các đường thẳng song song, cho biết phương di chuyển của cabin và đối trọng.
- Cáp tải: Biểu tượng có thể là các đường thẳng hoặc các cụm đường nhỏ, thể hiện vị trí và hướng đi của hệ thống cáp nâng hạ.
- Hệ thống đối trọng: Vị trí và giới hạn của bộ phận đối trọng được thể hiện rõ ràng.
- Cửa thang: Ký hiệu chỉ loại cửa, hướng mở (trái/phải, trượt lên/xuống) và vị trí lắp đặt trên mặt bằng.
Yếu Tố Cần Lưu Ý Khi Lựa Chọn và Đọc Bản Vẽ Mặt Bằng Thang Máy
Khi tiếp cận bản vẽ mặt bằng thang máy, việc chú ý đến một số yếu tố quan trọng sẽ giúp đảm bảo tính chính xác và sự phù hợp của thiết kế với nhu cầu thực tế.
Việc tuân thủ các nguyên tắc này không chỉ giúp bạn lựa chọn được bản vẽ tối ưu mà còn đảm bảo quá trình thi công diễn ra suôn sẻ và an toàn.
Đảm Bảo Sự Phù Hợp Với Tiêu Chuẩn Kỹ Thuật
Một bản vẽ mặt bằng thang máy cần phải tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế, an toàn kỹ thuật hiện hành của quốc gia và quốc tế, cũng như các quy định riêng của các hãng thang máy uy tín.
Có thể bạn quan tâm: Hướng Dẫn Thiết Kế Thang Máy Gia Đình: Từ A-z Cùng Bản Vẽ Chuẩn
Điều này bao gồm việc đảm bảo kích thước hố thang, khoảng cách an toàn, tải trọng, vận tốc, hệ thống cứu hộ, và các yêu cầu về phòng chống cháy nổ đều đạt chuẩn. Kiểm tra kỹ bản vẽ với các quy chuẩn này là bước đầu tiên và quan trọng nhất.
Tư Vấn Chuyên Gia và Kiểm Tra Thực Tế
Bản vẽ là tài liệu thiết kế, nhưng việc áp dụng vào thực tế đòi hỏi sự kiểm chứng và tư vấn từ những người có chuyên môn.
- Tham khảo ý kiến chuyên gia: Luôn khuyến khích tham vấn ý kiến của kiến trúc sư, kỹ sư kết cấu, hoặc các đơn vị thi công thang máy có kinh nghiệm để thẩm định bản vẽ, phát hiện những điểm chưa hợp lý hoặc có thể cải thiện.
- Đối chiếu với hiện trạng công trình: Trước khi bắt tay vào thi công, việc đối chiếu trực tiếp bản vẽ với hiện trạng thực tế của công trình là cực kỳ cần thiết. Điều này giúp phát hiện những sai lệch nhỏ giữa thiết kế và thực tế mặt bằng, từ đó có những điều chỉnh kịp thời, tránh gây tốn kém và chậm trễ.
Các Loại Bản Vẽ Kỹ Thuật Khác Hỗ Trợ Mặt Bằng Thang Máy
Để có một cái nhìn toàn diện và chi tiết nhất về hệ thống thang máy, bản vẽ mặt bằng thường được bổ sung bởi các loại bản vẽ kỹ thuật khác. Những bản vẽ này làm rõ các khía cạnh mà bản vẽ mặt bằng có thể chưa thể hiện hết.
Việc kết hợp thông tin từ nhiều loại bản vẽ khác nhau sẽ giúp các kỹ sư, nhà thầu và chủ đầu tư nắm bắt đầy đủ yêu cầu kỹ thuật, quy trình lắp đặt và vận hành, từ đó đảm bảo chất lượng công trình.
Bản Vẽ Mặt Cắt Dọc Thang Máy
Bản vẽ mặt cắt dọc cho thấy cấu trúc của thang máy theo chiều thẳng đứng. Nó thể hiện chi tiết chiều cao của từng tầng, chiều cao thông thủy của hố thang, độ sâu hố PIT (phần hố thang dưới cùng), và chiều cao của phòng máy (nếu có), cũng như hành trình di chuyển của cabin.
Loại bản vẽ này đặc biệt quan trọng để xác định không gian cần thiết cho hệ thống thang máy, đảm bảo chiều cao lắp đặt và khoảng cách an toàn theo tiêu chuẩn.
Bản Vẽ Mặt Cắt Ngang Thang Máy
Bản vẽ mặt cắt ngang tập trung vào chi tiết cấu tạo của thang máy theo tiết diện ngang. Nó mô tả cấu trúc của cabin, kích thước và cách bố trí hệ thống cửa, các bộ phận cơ khí bên trong cabin và các chi tiết kết cấu tại mặt cắt đó.
Thông tin từ bản vẽ này giúp hình dung rõ hơn về không gian sử dụng bên trong cabin, cơ chế hoạt động của cửa và các yếu tố kỹ thuật khác được thể hiện ở mặt cắt cụ thể.
Bản Vẽ Phối Cảnh 3D Thang Máy
Bản vẽ phối cảnh 3D mang đến một cái nhìn trực quan và sinh động về thiết kế thang máy. Nó cho phép người xem hình dung được hình dáng, vật liệu, màu sắc của cabin thang máy, cũng như cách nó hòa quyện với không gian nội thất xung quanh.
Mặc dù không cung cấp chi tiết kỹ thuật sâu như bản vẽ mặt bằng hay mặt cắt, bản vẽ 3D lại rất hiệu quả trong việc truyền đạt ý tưởng thiết kế và giúp khách hàng dễ dàng đưa ra phản hồi.
Bản Vẽ Thi Công Chi Tiết
Đây là loại bản vẽ hoàn chỉnh và đầy đủ nhất, tổng hợp tất cả các thông tin kỹ thuật cần thiết cho việc lắp đặt thực tế. Bản vẽ thi công chi tiết bao gồm cả thông tin từ bản vẽ mặt bằng, mặt cắt dọc, mặt cắt ngang, các chi tiết lắp đặt cơ khí, điện, hệ thống điều khiển, và các yêu cầu về an toàn.
Nó đóng vai trò là tài liệu hướng dẫn chính cho đội ngũ thi công, đảm bảo mọi công đoạn được thực hiện chính xác theo thiết kế, từ đó mang lại một hệ thống thang máy an toàn, hoạt động hiệu quả và bền vững.
