Việc thiết kế và thi công móng thang máy, hay còn gọi là hố pit, đóng vai trò then chốt trong việc đảm bảo sự vận hành an toàn, ổn định và bền bỉ cho toàn bộ hệ thống thang máy. Một hố pit được xây dựng đúng tiêu chuẩn kỹ thuật không chỉ chịu tải trọng lớn mà còn là nền tảng vững chắc, góp phần kéo dài tuổi thọ của thang máy, đồng thời giảm thiểu rủi ro sự cố có thể xảy ra trong quá trình sử dụng.
Bài viết này sẽ đi sâu vào các khía cạnh quan trọng của thiết kế và thi công móng thang máy, bao gồm định nghĩa, tầm quan trọng, các yêu cầu kỹ thuật bắt buộc, quy trình thi công chuẩn, cùng những lưu ý cần thiết, đặc biệt là cho các công trình nhà ở dân dụng. Chúng ta sẽ khám phá các yếu tố cấu thành nên một hố pit thang máy chất lượng, từ kết cấu, vật liệu, sức chịu tải đến hệ thống thoát nước, thông gió, tất cả nhằm mang đến kiến thức toàn diện cho quý độc giả.
Móng Thang Máy Là Gì và Tầm Quan Trọng Của Nó?
Móng thang máy, hay hố pit, là một bộ phận cấu trúc không thể thiếu nằm dưới cùng của giếng thang, có vai trò cơ bản là nâng đỡ toàn bộ hệ thống thang máy và đảm bảo an toàn cho người sử dụng. Việc thiết kế và thi công móng thang máy đòi hỏi sự chính xác cao về kỹ thuật, tuân thủ nghiêm ngặt các tiêu chuẩn, bởi nó ảnh hưởng trực tiếp đến sự ổn định, độ bền và hiệu suất hoạt động lâu dài của thang máy.
Định Nghĩa Hố Pít Thang Máy
Hố pít thang máy được định nghĩa là một khu vực có cấu trúc đặc biệt, được xây dựng ngầm dưới sàn tầng trệt của tòa nhà, có chức năng chính là nơi đặt các bộ phận quan trọng của thang máy như bộ giảm chấn, hệ thống cáp, ray dẫn hướng và các thiết bị cơ điện khác. Vị trí của hố pit nằm ngay dưới đáy giếng thang, đảm bảo khoảng không gian cần thiết cho việc bảo trì, sửa chữa và vận hành an toàn.
Vai Trò Của Móng Thang Máy
Móng thang máy thực hiện nhiều chức năng quan trọng, trong đó nổi bật nhất là vai trò chịu tải trọng. Nó phải đủ sức chịu đựng toàn bộ khối lượng tĩnh và động của cabin thang máy, bao gồm cả tải trọng người và hàng hóa. Bên cạnh đó, hố pit còn có nhiệm vụ giữ cho thang máy luôn ở vị trí thẳng đứng, ổn định thông qua hệ thống ray dẫn hướng được lắp đặt chắc chắn. Ngoài ra, đây còn là không gian lưu trữ các thiết bị an toàn như bộ giảm chấn, có nhiệm vụ hấp thụ lực va đập khi thang máy gặp sự cố hoặc dừng đột ngột, bảo vệ người ngồi bên trong.
Có thể bạn quan tâm: Mái Che Cầu Thang: Giải Pháp Bảo Vệ & Tăng Thẩm Mỹ Cho Không Gian Ngoại Thất
Các Yêu Cầu Kỹ Thuật Bắt Buộc Khi Thiết Kế Móng Thang Máy
Để đảm bảo an toàn và hiệu quả hoạt động, việc thiết kế móng thang máy phải tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật quốc gia và quốc tế. Những yêu cầu này bao quát từ kết cấu, vật liệu sử dụng, khả năng chịu tải, chiều sâu hố pit, cho đến các hệ thống phụ trợ như thoát nước và thông gió, nhằm tạo nên một nền móng vững chắc và an toàn tuyệt đối.
Yêu Cầu Về Kết Cấu và Vật Liệu
Kết cấu móng thang máy thường được thiết kế theo dạng móng bè hoặc đài cọc, tùy thuộc vào điều kiện địa chất và tải trọng dự kiến của thang máy. Móng bè cung cấp một bề mặt chịu lực phân tán đều, thích hợp cho các loại đất yếu. Ngược lại, móng đài cọc sử dụng các cọc bê tông cốt thép đâm sâu xuống nền đất cứng, truyền tải trọng xuống các lớp đất chịu lực tốt hơn. Về vật liệu, bê tông cốt thép cường độ cao là lựa chọn tối ưu, đảm bảo độ bền, khả năng chống thấm và chịu lực tốt. Các cốt thép phải được bố trí theo đúng tiêu chuẩn thiết kế, đảm bảo liên kết chắc chắn và chịu được mọi tác động.
Yêu Cầu Về Sức Chịu Tải
Sức chịu tải của móng thang máy là một trong những thông số kỹ thuật quan trọng nhất, đảm bảo an toàn cho toàn bộ hệ thống. Theo quy định chung, móng thang máy cần có khả năng chịu lực tối thiểu khoảng 5000 N/m² hoặc cao hơn, tùy thuộc vào tải trọng thiết kế của thang máy và các yếu tố khác như loại đất nền. Khả năng chịu tải này phải được tính toán cẩn thận bởi kỹ sư kết cấu, đảm bảo móng không bị lún, nứt hoặc biến dạng dưới tác động của tải trọng vận hành và tải trọng động.
Yêu Cầu Về Chiều Sâu Hố Pít
Có thể bạn quan tâm: Bảng Mã Lỗi Thang Máy Thường Gặp: Nguyên Nhân, Cách Xử Lý & Phòng Tránh
Chiều sâu hố pit tiêu chuẩn có thể dao động từ khoảng 1.2 mét đến 2.5 mét hoặc hơn, phụ thuộc chủ yếu vào loại thang máy đang được lắp đặt (thang máy gia đình, thang máy tải khách, thang máy tải hàng) và các thiết bị an toàn đi kèm. Ví dụ, thang máy có bộ giảm chấn thủy lực thường yêu cầu hố pit sâu hơn để chứa hệ thống này một cách an toàn. Chiều sâu hố pit cần được tính toán kỹ lưỡng để đảm bảo khoảng cách an toàn từ đáy cabin đến sàn hố pit khi thang máy ở vị trí thấp nhất, cũng như đủ không gian cho việc bảo trì.
Yêu Cầu Về Hệ Thống Thoát Nước và Thông Gió
Hệ thống thoát nước và thông gió trong hố pit đóng vai trò quan trọng trong việc duy trì môi trường khô ráo, sạch sẽ và an toàn cho các thiết bị cơ điện. Hố pit cần được trang bị hệ thống thoát nước hiệu quả, có thể bao gồm máy bơm tự động, để xử lý nước ngầm hoặc nước mưa có thể xâm nhập, ngăn ngừa tình trạng ngập úng gây hư hại cho thiết bị và ảnh hưởng đến kết cấu. Bên cạnh đó, hệ thống thông gió giúp lưu thông không khí, giảm độ ẩm, ngăn ngừa sự ăn mòn và đảm bảo điều kiện làm việc tốt nhất cho kỹ thuật viên bảo trì.
Quy Trình Thi Công Móng Thang Máy Chuẩn
Quy trình thi công móng thang máy đòi hỏi sự tuân thủ nghiêm ngặt các bước kỹ thuật để đảm bảo chất lượng và an toàn cho công trình. Từ khâu khảo sát ban đầu đến các công đoạn đào đất, đổ móng và hoàn thiện, mỗi bước đều cần được thực hiện cẩn trọng và chính xác theo bản vẽ thiết kế đã được phê duyệt.
Các Bước Khảo Sát và Chuẩn Bị Mặt Bằng
Trước khi bắt đầu thi công, việc khảo sát địa chất công trình là bước đầu tiên và cực kỳ quan trọng. Bước này giúp xác định loại đất nền, mực nước ngầm và các yếu tố địa chất khác có thể ảnh hưởng đến kết cấu móng. Sau đó, mặt bằng thi công cần được chuẩn bị kỹ lưỡng, bao gồm việc dọn dẹp, san lấp, định vị tim trục hố thang theo đúng bản vẽ. Cần đảm bảo khu vực thi công gọn gàng, an toàn và sẵn sàng cho các công đoạn tiếp theo.

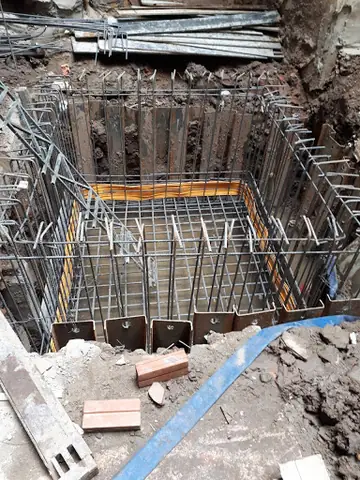

Các Bước Đào Hố và Đổ Móng
Có thể bạn quan tâm: Lồng Thang Máy: Cấu Tạo, Kích Thước Chuẩn Và Các Loại Phổ Biến
Sau khi chuẩn bị mặt bằng, các kỹ thuật viên sẽ tiến hành đào hố theo đúng kích thước và cao độ đã được quy định trong bản vẽ thiết kế. Trong quá trình đào, cần chú ý gia cố thành hố để tránh sạt lở, đặc biệt nếu đất nền yếu. Tiếp theo là công đoạn lắp đặt cốt thép, bao gồm cả thép chờ cho các bộ phận sẽ được lắp đặt sau này như ray dẫn hướng. Cuối cùng, bê tông được đổ vào khuôn, đảm bảo độ lún và đầm chặt để tạo nên một khối móng vững chắc, đồng nhất về kết cấu.

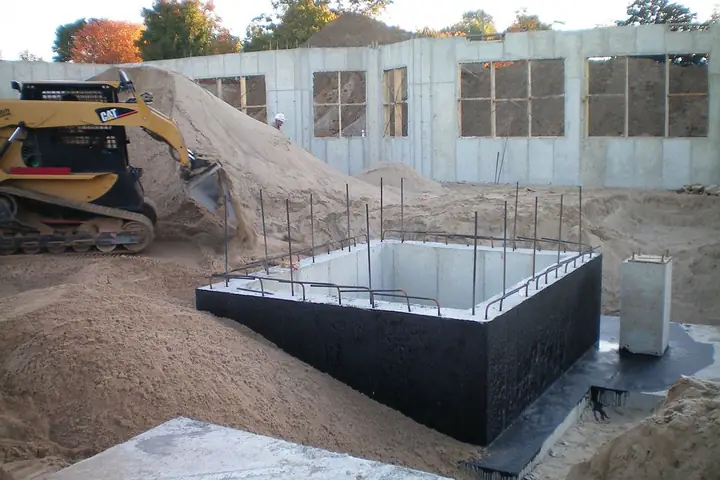

Các Bước Hoàn Thiện Hố Pít
Sau khi đổ móng, các công đoạn hoàn thiện sẽ được tiến hành. Đầu tiên là công tác chống thấm cho toàn bộ bề mặt hố pit, sử dụng các vật liệu chuyên dụng để ngăn ngừa nước xâm nhập. Tiếp theo, tường bao quanh hố pit được xây dựng bằng gạch hoặc bê tông, đảm bảo độ bền và khả năng chịu lực. Cuối cùng, các ray dẫn hướng thang máy được lắp đặt chính xác theo phương thẳng đứng, cùng với các hệ thống phụ trợ khác như hộp nối điện, đường ống thoát nước, tạo nên một hố pit hoàn chỉnh, sẵn sàng cho việc lắp đặt cabin và các bộ phận còn lại của thang máy.
Những Lưu Ý Quan Trọng Khi Làm Móng Thang Máy Gia Đình
Thi công móng thang máy cho nhà ở dân dụng đòi hỏi sự cân nhắc kỹ lưỡng, vừa đảm bảo yếu tố kỹ thuật, vừa phù hợp với điều kiện không gian và ngân sách của gia đình. Việc lựa chọn loại thang máy, chú trọng an toàn lao động và thực hiện kiểm tra, nghiệm thu chặt chẽ là những yếu tố then chốt để có một công trình thang máy ưng ý.
Lựa Chọn Loại Thang Máy Phù Hợp Với Không Gian
Đối với nhà ở gia đình, việc lựa chọn loại thang máy cần dựa trên diện tích sẵn có và nhu cầu sử dụng. Thang máy gia đình thường có kích thước nhỏ gọn hơn so với thang máy thương mại, do đó yêu cầu về móng cũng sẽ đơn giản hơn. Các loại thang máy không hố pit hoặc có hố pit nông đang ngày càng phổ biến, giúp tiết kiệm không gian và chi phí thi công móng. Tuy nhiên, dù chọn loại thang máy nào, việc đảm bảo kết cấu móng phù hợp với tải trọng và thông số kỹ thuật của thang máy vẫn là yêu cầu bắt buộc.
Có thể bạn quan tâm: Màn Hình Quảng Cáo Led Thang Máy: Giải Pháp Hiệu Quả & Báo Giá Chi Tiết
An Toàn Lao Động Trong Quá Trình Thi Công
An toàn lao động luôn là ưu tiên hàng đầu trong mọi công trình xây dựng, đặc biệt là khu vực hố pit có độ sâu và tiềm ẩn nhiều nguy hiểm. Cần trang bị đầy đủ đồ bảo hộ lao động cho công nhân, bao gồm mũ, giày, găng tay, dây an toàn. Các biện pháp phòng ngừa tai nạn như che chắn lỗ hố, biển báo nguy hiểm, kiểm soát việc ra vào khu vực thi công cần được thực hiện nghiêm túc. Đặc biệt, đối với việc thi công ở những nơi có nguy cơ sạt lở hoặc ngập nước, cần có phương án xử lý và biện pháp phòng vệ phù hợp.
Kiểm Tra và Nghiệm Thu Công Trình
Sau khi hoàn thành việc thi công móng thang máy, công tác kiểm tra và nghiệm thu là bước không thể bỏ qua. Cần tiến hành kiểm tra kỹ lưỡng về kích thước, độ thẳng đứng, chất lượng bê tông, khả năng chống thấm và sự chính xác của các vị trí lắp đặt ray dẫn hướng. Việc nghiệm thu cần có sự tham gia của đại diện chủ đầu tư, nhà thầu thi công và có thể có cả đơn vị tư vấn giám sát. Chỉ khi công trình đạt tất cả các tiêu chuẩn và yêu cầu kỹ thuật, mới tiến hành các bước tiếp theo của việc lắp đặt thang máy.
Các Vấn Đề Thường Gặp và Giải Pháp Khi Thi Công Móng Thang Máy
Trong quá trình thi công móng thang máy, một số vấn đề có thể phát sinh đòi hỏi các giải pháp khắc phục kịp thời và hiệu quả để đảm bảo chất lượng công trình. Việc hiểu rõ các sự cố tiềm ẩn và cách xử lý sẽ giúp quy trình thi công diễn ra suôn sẻ hơn.
Xử Lý Nước Ngấm và Chống Thấm Hiệu Quả
Nước ngấm vào hố pit là một trong những vấn đề phổ biến nhất, có thể do nước ngầm, nước mưa hoặc sự cố đường ống. Tình trạng này không chỉ gây ẩm ướt, khó chịu mà còn làm giảm tuổi thọ của các thiết bị điện tử, gây ăn mòn cốt thép và ảnh hưởng đến kết cấu bê tông. Giải pháp hiệu quả là thi công hệ thống chống thấm chuyên nghiệp, sử dụng các màng chống thấm gốc bitum, gốc xi măng polyme hoặc các hóa chất phụ gia chống thấm cho bê tông. Bên cạnh đó, việc lắp đặt hệ thống thoát nước tự động với máy bơm chìm là cần thiết để xử lý lượng nước có thể tích tụ.
Khắc Phục Vấn Đề Sai Lệch Kích Thước Hoặc Kết Cấu
Sai lệch về kích thước hoặc kết cấu trong quá trình thi công móng thang máy có thể gây ra những hệ lụy nghiêm trọng, ảnh hưởng đến khả năng vận hành và an toàn của thang máy. Nếu phát hiện sai lệch nhỏ về kích thước, có thể sử dụng các vật liệu bù lấp chuyên dụng hoặc điều chỉnh lại vị trí lắp đặt các bộ phận. Tuy nhiên, nếu sai lệch lớn hoặc kết cấu móng bị ảnh hưởng nghiêm trọng, có thể cần phải đập bỏ và thi công lại một phần hoặc toàn bộ móng để đảm bảo tuân thủ đúng bản vẽ thiết kế.
Tiêu Chuẩn TCVN Liên Quan Đến Móng Hố Pít Thang Máy
Các tiêu chuẩn kỹ thuật quốc gia (TCVN) đóng vai trò là kim chỉ nam cho việc thiết kế và thi công móng thang máy tại Việt Nam. Một số tiêu chuẩn quan trọng có thể bao gồm TCVN 4470:2012 về Thang máy – Yêu cầu an toàn về lắp đặt và sử dụng; TCVN 272:2005 về Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế; và các tiêu chuẩn liên quan đến khảo sát địa chất, vật liệu xây dựng. Việc nắm vững và tuân thủ các TCVN này đảm bảo công trình đạt tiêu chuẩn an toàn và chất lượng.
Ảnh Hưởng Của Móng Thang Máy Đến Các Công Trình Lân Cận
Khi thi công móng thang máy, đặc biệt là trong các khu đô thị có mật độ xây dựng cao, cần xem xét cẩn thận ảnh hưởng tiềm ẩn đến các công trình lân cận. Việc đào đất sâu có thể gây ảnh hưởng đến nền móng của các tòa nhà liền kề, hoặc gây rung chấn làm xáo trộn kết cấu. Do đó, trước khi thi công, cần thực hiện khảo sát kỹ lưỡng, lên phương án gia cố thành hố đào phù hợp, kiểm soát rung chấn và có thể cần thông báo hoặc làm việc với chủ các công trình lân cận để đảm bảo an toàn chung cho cả khu vực.
