PLC (Bộ điều khiển logic lập trình) là trái tim của hệ thống điều khiển thang máy hiện đại, thay thế hiệu quả các mạch relay phức tạp, mang lại sự linh hoạt, độ tin cậy và khả năng mở rộng vượt trội. Bài viết này sẽ đi sâu vào định nghĩa, nguyên lý hoạt động, cấu tạo chi tiết và những ứng dụng thực tế không thể thiếu của PLC trong ngành thang máy, giúp bạn hiểu rõ hơn về công nghệ cốt lõi này.
Chúng ta sẽ khám phá vai trò quan trọng của PLC trong việc tối ưu hóa hoạt động, đảm bảo an toàn và nâng cao hiệu suất cho mọi loại thang máy. Từ việc xử lý tín hiệu nút bấm, cảm biến cho đến việc điều khiển động cơ và quản lý các tình huống khẩn cấp, PLC đóng vai trò trung tâm.
PLC là gì và vai trò trong hệ thống điều khiển thang máy?
PLC, viết tắt của Programmable Logic Controller, là một bộ điều khiển logic lập trình chuyên dụng, đóng vai trò trung tâm trong việc tự động hóa và điều khiển các quy trình công nghiệp, đặc biệt là trong các hệ thống phức tạp như thang máy hiện đại.
Trong các hệ thống thang máy truyền thống, việc điều khiển thường dựa vào hàng trăm, thậm chí hàng nghìn rơ-le (relay) riêng lẻ để xử lý logic đóng/ngắt mạch. Tuy nhiên, với sự phát triển của công nghệ, PLC đã dần thay thế hoàn toàn các mạch relay này. PLC không chỉ mang lại sự gọn nhẹ, tiết kiệm không gian mà còn vượt trội về khả năng lập trình, tùy biến linh hoạt, dễ dàng nâng cấp và bảo trì, từ đó nâng cao đáng kể độ tin cậy và hiệu quả hoạt động của thang máy.
Định nghĩa PLC (Programmable Logic Controller)
PLC là một loại máy tính công nghiệp được thiết kế đặc biệt để vận hành trong môi trường khắc nghiệt, có khả năng chịu rung động, bụi bẩn, nhiệt độ và nhiễu điện từ cao. Bản chất của PLC là một bộ điều khiển có khả năng lập trình được, cho phép người dùng hoặc kỹ sư phát triển các chương trình điều khiển logic để tự động hóa các quy trình sản xuất hoặc vận hành máy móc. Với khả năng này, PLC có thể thực hiện các tác vụ phức tạp như giám sát, điều khiển, thu thập dữ liệu và giao tiếp với các thiết bị khác.
Có thể bạn quan tâm: Hướng Dẫn Lập Trình Plc Điều Khiển Thang Máy 4 Tầng Với Tia Portal S7-1200

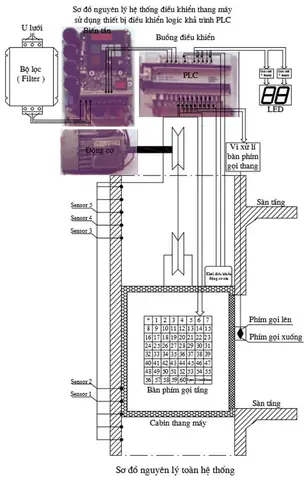

Nguyên lý hoạt động cơ bản của PLC trong thang máy
Nguyên lý hoạt động của PLC trong hệ điều khiển thang máy tuân theo một chu trình quét logic liên tục. Đầu tiên, PLC sẽ đọc trạng thái hiện tại của tất cả các đầu vào, bao gồm tín hiệu từ các nút bấm gọi tầng trên bảng điều khiển, các nút bấm yêu cầu đi tầng trong cabin, các công tắc hành trình xác định vị trí thang, cảm biến cửa mở/đóng, và cảm biến quá tải. Sau khi thu thập đầy đủ thông tin đầu vào, bộ xử lý trung tâm (CPU) của PLC sẽ thực thi chương trình điều khiển đã được lập trình sẵn để xử lý các logic này. Dựa trên kết quả xử lý, PLC sẽ đưa ra các lệnh điều khiển đầu ra tương ứng, bao gồm việc cấp điện cho động cơ thang máy để di chuyển, điều khiển hệ thống đóng/mở cửa, bật đèn báo tầng, kích hoạt hệ thống âm thanh cảnh báo, hoặc thực hiện các chức năng an toàn khác.
Sự khác biệt giữa PLC và các hệ thống điều khiển thang máy cũ
Sự khác biệt cốt lõi giữa PLC và hệ thống điều khiển thang máy cũ sử dụng mạch relay nằm ở tính linh hoạt và khả năng mở rộng. Các hệ thống relay cố định logic bằng dây nối, khiến việc thay đổi hoặc bổ sung chức năng trở nên vô cùng phức tạp, tốn kém và dễ phát sinh lỗi. Ngược lại, PLC cho phép điều chỉnh logic hoạt động hoàn toàn bằng phần mềm, giúp việc cập nhật tính năng, sửa lỗi hoặc tích hợp các yêu cầu mới trở nên nhanh chóng và đơn giản. Về khả năng mở rộng, PLC có thể dễ dàng bổ sung các module đầu vào/ra hoặc giao tiếp để đáp ứng nhu cầu tăng trưởng hoặc các yêu cầu kỹ thuật phức tạp hơn mà không cần thay đổi toàn bộ hệ thống. Điều này làm cho PLC vượt trội về hiệu quả chi phí trong dài hạn, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì so với các hệ thống relay cũ kỹ.
Cấu tạo và các thành phần chính của PLC điều khiển thang máy
Một bộ PLC điều khiển thang máy bao gồm nhiều khối chức năng hoạt động đồng bộ để đảm bảo hoạt động chính xác và an toàn. Các thành phần này tương tác với nhau để thu thập dữ liệu từ môi trường, xử lý logic và đưa ra các lệnh điều khiển.
Khối nguồn (Power Supply)
Có thể bạn quan tâm: Vụ Phạt 200k Trong Thang Máy: Mức Phạt, Dư Luận Và Các Quan Điểm Liên Quan
Khối nguồn là thành phần thiết yếu, có vai trò cung cấp năng lượng điện ổn định với điện áp phù hợp cho toàn bộ hoạt động của các module PLC. Đối với các ứng dụng thang máy, khối nguồn cần đảm bảo tính liên tục và ổn định cao, có khả năng chống lại các biến động điện áp lưới, bảo vệ các linh kiện điện tử nhạy cảm bên trong PLC khỏi hư hỏng, từ đó đảm bảo hệ thống hoạt động bền bỉ và an toàn.
Khối xử lý trung tâm (CPU)
CPU là bộ não của PLC, chịu trách nhiệm thực thi chương trình điều khiển đã được nạp vào. Nó liên tục đọc dữ liệu từ các module đầu vào, xử lý các thuật toán logic và tính toán dựa trên chương trình, sau đó gửi các lệnh điều khiển đến các module đầu ra. CPU của PLC điều khiển thang máy cần có khả năng xử lý tốc độ cao để phản ứng nhanh chóng với các yêu cầu, cùng với dung lượng bộ nhớ đủ lớn để lưu trữ chương trình điều khiển phức tạp và dữ liệu hoạt động, cho phép mở rộng khả năng xử lý các chức năng nâng cao hoặc tích hợp với các hệ thống khác.
Khối đầu vào (Input Module)
Khối đầu vào là cầu nối giữa PLC và thế giới bên ngoài, có nhiệm vụ tiếp nhận các tín hiệu điện từ các thiết bị ngoại vi. Đối với thang máy, khối này thu nhận tín hiệu từ các nút bấm gọi tầng trên bảng điều khiển và trong cabin, các công tắc hành trình xác định vị trí các tầng, cảm biến cửa (báo cửa mở, cửa đóng, cửa kẹt), cảm biến an toàn (như cảm biến quá tải, cảm biến giới hạn tốc độ), và các tín hiệu khẩn cấp khác. Mỗi đầu vào được xử lý để chuyển đổi thành tín hiệu logic mà CPU có thể hiểu và xử lý.
Khối đầu ra (Output Module)
Có thể bạn quan tâm: Phôi Thẻ Từ Thang Máy 125khz: Nơi Mua, Loại Phổ Biến & Hướng Dẫn Sử Dụng
Khối đầu ra là bộ phận thực thi các lệnh điều khiển từ CPU, có nhiệm vụ kích hoạt hoặc vô hiệu hóa các thiết bị chấp hành. Trong hệ thống thang máy, khối đầu ra điều khiển trực tiếp hoạt động của động cơ nâng hạ, hệ thống đóng mở cửa, đèn báo hiệu tầng, đèn báo trong cabin, còi báo động, và các cơ cấu khóa an toàn. Khối này chuyển đổi tín hiệu logic từ CPU thành các tín hiệu điện phù hợp để điều khiển hoạt động của từng thiết bị cụ thể, đảm bảo thang máy vận hành theo đúng lập trình.
Khối giao tiếp (Communication Module)
Khối giao tiếp cho phép PLC trao đổi dữ liệu với các thiết bị ngoại vi khác hoặc với các hệ thống quản lý lớn hơn. Trong các ứng dụng thang máy hiện đại, khối này có thể được sử dụng để kết nối PLC với hệ thống quản lý tòa nhà (BMS – Building Management System), các bảng hiển thị thông tin tầng, hoặc thậm chí là các hệ thống giám sát từ xa. Điều này cho phép theo dõi tình trạng hoạt động, thu thập dữ liệu vận hành, và quản lý nhiều thang máy một cách tập trung, tạo nên một hệ thống thang máy thông minh và hiệu quả hơn.
Ứng dụng và lợi ích của việc sử dụng PLC điều khiển thang máy
Việc ứng dụng PLC trong điều khiển thang máy đã mang lại những cải tiến vượt bậc, không chỉ nâng cao hiệu quả vận hành mà còn đảm bảo an toàn tối đa cho người sử dụng. PLC cho phép thực hiện các chức năng điều khiển phức tạp, đáp ứng đa dạng nhu cầu và mang lại nhiều lợi ích thiết thực cho cả người vận hành lẫn chủ đầu tư.
Các chức năng điều khiển cụ thể của PLC trên thang máy
PLC đảm nhiệm một loạt các chức năng điều khiển quan trọng, từ những thao tác cơ bản đến xử lý các tình huống phức tạp. Cụ thể, PLC quản lý toàn bộ lịch trình di chuyển của thang máy, xác định thứ tự ưu tiên các lệnh gọi, điều khiển tốc độ di chuyển sao cho êm ái và chính xác tại các tầng dừng. Nó giám sát và thực thi hệ thống khóa an toàn ở mỗi cửa tầng, đảm bảo cửa chỉ mở khi thang máy đã dừng hẳn tại tầng, đồng thời quản lý các cảm biến quá tải để ngăn thang máy hoạt động khi vượt quá sức chứa cho phép. Bên cạnh đó, PLC còn xử lý các tín hiệu báo động, điều khiển các quy trình cứu hộ tự động trong trường hợp khẩn cấp như mất điện, giúp đảm bảo an toàn tối đa cho hành khách.
Có thể bạn quan tâm: Chi Phí Kiểm Định Thang Máy Mới Nhất 2024: Bảng Giá & Quy Định Chi Tiết
Lợi ích khi sử dụng PLC trong công nghiệp thang máy
Việc tích hợp PLC vào hệ thống điều khiển thang máy mang lại nhiều lợi ích đáng kể. Thứ nhất, nó tăng cường đáng kể độ tin cậy và an toàn cho hệ thống, giảm thiểu nguy cơ lỗi vận hành và tai nạn. Thứ hai, nhờ khả năng lập trình linh hoạt, hệ thống có thể dễ dàng tùy chỉnh, nâng cấp hoặc bổ sung các tính năng mới theo yêu cầu thay đổi của tòa nhà hoặc tiêu chuẩn kỹ thuật mà không cần thay đổi phần cứng tốn kém. Thứ ba, PLC giúp giảm thiểu đáng kể lỗi hệ thống và chi phí bảo trì nhờ khả năng chẩn đoán lỗi từ xa, thay thế các bộ phận cồng kềnh bằng phần mềm, và dễ dàng tìm kiếm nguyên nhân sự cố. Cuối cùng, PLC tối ưu hóa hiệu suất hoạt động, có thể lập trình để giảm thiểu thời gian chờ, điều phối các thang máy trong một nhóm một cách hiệu quả, từ đó tiết kiệm năng lượng tiêu thụ và nâng cao trải nghiệm người dùng.
Lựa chọn và lập trình PLC cho hệ thống thang máy
Việc lựa chọn và lập trình PLC phù hợp là yếu tố then chốt để xây dựng một hệ điều khiển thang máy hiệu quả và bền vững. Các nhà sản xuất và đơn vị thi công cần cân nhắc kỹ lưỡng các yếu tố kỹ thuật, chi phí và khả năng tương thích.
Tiêu chí lựa chọn PLC phù hợp cho thang máy
Khi lựa chọn PLC cho hệ thống thang máy, cần xem xét kỹ lưỡng số lượng điểm I/O (đầu vào/đầu ra) cần thiết để kết nối với tất cả các nút bấm, cảm biến, động cơ và các thiết bị ngoại vi khác. Khả năng xử lý của CPU cũng rất quan trọng, đặc biệt đối với các thang máy có tốc độ cao, nhiều tầng hoặc yêu cầu các chức năng điều khiển phức tạp. Thương hiệu uy tín với chế độ hậu mãi tốt sẽ đảm bảo chất lượng và sự ổn định lâu dài. Ngoài ra, việc tham khảo các yêu cầu kỹ thuật cụ thể của từng loại thang máy, tiêu chuẩn an toàn và quy định của địa phương là điều bắt buộc để đảm bảo hệ thống hoạt động đúng quy chuẩn.
Các hãng PLC phổ biến trong ngành thang máy

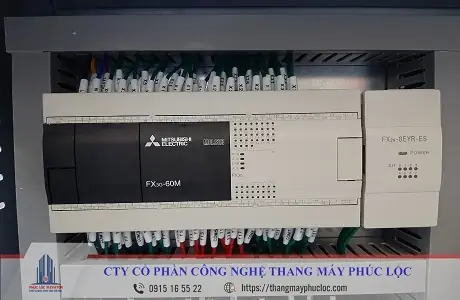

Trong ngành công nghiệp thang máy, một số thương hiệu PLC nổi tiếng với chất lượng và độ tin cậy cao thường được ưu tiên sử dụng. Siemens của Đức nổi bật với các dòng S7-200, S7-300, S7-1200, được đánh giá cao về khả năng xử lý mạnh mẽ và độ bền bỉ. LS Industrial Systems (LSIS) của Hàn Quốc cung cấp các dòng PLC XGT Series, là lựa chọn phổ biến nhờ hiệu suất tốt và giá thành hợp lý. Mitsubishi Electric từ Nhật Bản với dòng FX Series và Q Series cung cấp giải pháp linh hoạt cho nhiều ứng dụng. Omron, cũng đến từ Nhật Bản, với các dòng PLC CP Series và CJ Series, được biết đến với khả năng tích hợp cao và tính năng tiên tiến.
Giới thiệu về đào tạo lập trình PLC chuyên sâu
Để khai thác tối đa tiềm năng của PLC trong điều khiển thang máy, việc đào tạo lập trình chuyên sâu là vô cùng cần thiết. Các khóa học PLC cơ bản và nâng cao dành cho các hãng phổ biến như Siemens, LS, Mitsubishi, Omron, cùng với kiến thức về phần mềm lập trình như TIA Portal (cho Siemens), hoặc các phần mềm tương ứng của hãng khác, sẽ trang bị cho kỹ sư những kỹ năng cần thiết. Đặc biệt, việc tìm hiểu sâu về lập trình giao diện người-máy (HMI) và hệ thống giám sát và điều khiển SCADA (như WinCC) giúp tạo ra các bảng điều khiển trực quan, dễ dàng giám sát và điều khiển hệ thống thang máy một cách hiệu quả và chuyên nghiệp.
Khái niệm về tích hợp PLC với các giải pháp tự động hóa khác
Khả năng tích hợp PLC với các giải pháp tự động hóa khác mở ra tiềm năng xây dựng các hệ thống thang máy thông minh và toàn diện. PLC có thể dễ dàng kết nối và trao đổi dữ liệu với các hệ thống quản lý tòa nhà (BMS) thông qua các chuẩn giao tiếp công nghiệp như Modbus, Profibus, Ethernet/IP. Sự kết hợp này cho phép thang máy hoạt động phối hợp nhịp nhàng với các hệ thống khác trong tòa nhà, chẳng hạn như hệ thống điều hòa không khí, hệ thống chiếu sáng, hoặc hệ thống an ninh. Việc tích hợp này không chỉ tối ưu hóa hiệu quả vận hành chung của tòa nhà mà còn mang lại trải nghiệm tiện nghi và an toàn hơn cho người sử dụng.
