Hướng Dẫn Lập Trình Plc Điều Khiển Thang Máy 4 Tầng Với Tia Portal S7-1200

Việc lập trình PLC S7-1200 để điều khiển thang máy 4 tầng là một ứng dụng thực tế phổ biến trong lĩnh vực tự động hóa. Bài viết này sẽ cung cấp hướng dẫn chi tiết từ kiến thức cơ bản đến các bước cài đặt và lập trình cụ thể, giúp bạn nắm vững cách xây dựng hệ thống điều khiển thang máy hiệu quả. Bạn sẽ tìm hiểu về các thành phần cốt lõi, nguyên lý hoạt động, cũng như cách xử lý logic điều khiển bằng TIA Portal.

Trong phần nội dung chính, chúng ta sẽ đi sâu vào cấu hình tín hiệu đầu vào/ra, sử dụng các khối chức năng trong TIA Portal để xây dựng logic điều khiển di chuyển lên, xuống, dừng tầng và xử lý các tình huống khẩn cấp. Sau đó, bài viết sẽ hướng dẫn các bước thực hiện chi tiết trên phần mềm TIA Portal, bao gồm cài đặt dự án, làm việc với sơ đồ Ladder Diagram (LAD) và triển khai các logic gọi tầng, dừng, cũng như các biện pháp an toàn. Cuối cùng, phần bổ sung sẽ cung cấp cái nhìn tổng quan về các ứng dụng, tài liệu tham khảo và các yếu tố quan trọng cần lưu ý khi thiết kế và lắp đặt hệ thống thang máy.

Lập trình PLC S7-1200 điều khiển thang máy 4 tầng: Kiến thức cơ bản

Lập trình PLC S7-1200 để điều khiển thang máy 4 tầng là một bài toán tự động hóa điển hình, đòi hỏi sự hiểu biết về cả nguyên lý hoạt động của thang máy lẫn các chức năng của bộ điều khiển logic khả trình (PLC). PLC S7-1200, với khả năng lập trình mạnh mẽ và giao diện thân thiện qua phần mềm TIA Portal, là lựa chọn lý tưởng cho các dự án thang máy cỡ nhỏ và vừa. Hệ thống thang máy 4 tầng sử dụng PLC không chỉ đảm bảo sự vận hành an toàn, chính xác mà còn cho phép tùy chỉnh linh hoạt theo yêu cầu.

Các thành phần chính của hệ thống thang máy 4 tầng và vai trò của PLC S7-1200

Một hệ thống thang máy 4 tầng cơ bản bao gồm nhiều thành phần phối hợp nhịp nhàng, trong đó PLC S7-1200 đóng vai trò là bộ não điều khiển trung tâm. Các thành phần chính bao gồm: hệ thống nút bấm gọi tầng (bên ngoài và bên trong cabin), cảm biến xác định vị trí tầng, động cơ chính để di chuyển cabin, hệ thống cửa, và tủ điều khiển chứa PLC cùng các thiết bị phụ trợ khác. PLC S7-1200 nhận tín hiệu từ các nút bấm và cảm biến, sau đó xử lý và gửi lệnh điều khiển đến động cơ để cabin di chuyển đến đúng tầng yêu cầu.

Nguyên lý hoạt động cơ bản của thang máy 4 tầng

Nguyên lý hoạt động của thang máy 4 tầng dựa trên việc tiếp nhận yêu cầu di chuyển từ người dùng thông qua các nút bấm. Khi một nút bấm được nhấn, tín hiệu sẽ được gửi về PLC. PLC sẽ phân tích yêu cầu này dựa trên vị trí hiện tại của cabin và các lệnh chờ khác, sau đó đưa ra quyết định về chiều di chuyển (lên hoặc xuống) và đích đến. Động cơ sẽ được kích hoạt để di chuyển cabin. Các cảm biến vị trí liên tục báo cáo cho PLC biết cabin đang ở tầng nào, giúp PLC dừng chính xác tại tầng được yêu cầu và đảm bảo an toàn.

Các tín hiệu đầu vào và đầu ra của PLC S7-1200 trong hệ thống thang máy

PLC S7-1200 giao tiếp với các thiết bị ngoại vi thông qua các chân đầu vào (Input) và đầu ra (Output). Các nút bấm gọi tầng (lên/xuống) ở mỗi sảnh và bên trong cabin sẽ là tín hiệu đầu vào số (Digital Input), báo hiệu ý định di chuyển của hành khách. Nút dừng khẩn cấp cũng là một tín hiệu đầu vào quan trọng, khi được kích hoạt sẽ ngay lập tức dừng hoạt động của thang máy vì lý do an toàn.

Về phía tín hiệu đầu ra, PLC sẽ điều khiển các cuộn dây contactor để cấp nguồn cho động cơ di chuyển cabin. Các tín hiệu này bao gồm lệnh tiến (đi lên), lùi (đi xuống), và có thể cả điều chỉnh tốc độ nếu hệ thống sử dụng biến tần. Ngoài ra, các tín hiệu đầu ra còn có thể dùng để điều khiển đóng/mở cửa thang máy, đèn báo hiệu và chuông báo động.

Mô tả các cảm biến xác định vị trí tầng

Việc xác định chính xác vị trí của cabin thang máy là yếu tố then chốt để hệ thống hoạt động đúng chức năng. Các cảm biến vị trí phổ biến có thể là sensor quang (photoelectric sensor), sensor tiệm cận (proximity sensor) hoặc các công tắc hành trình (limit switch), reed switch. Mỗi tầng sẽ có ít nhất một cảm biến để báo hiệu cabin đã đến hoặc đi qua vị trí đó. PLC sẽ đọc tín hiệu từ các cảm biến này để biết cabin đang ở đâu và dừng lại đúng tầng.

Có thể bạn quan tâm: Vụ Phạt 200k Trong Thang Máy: Mức Phạt, Dư Luận Và Các Quan Điểm Liên Quan

Giải thích các tín hiệu điều khiển đầu ra cho động cơ (tiến/lùi, tốc độ)

Tín hiệu điều khiển đầu ra cho động cơ thang máy thường bao gồm các lệnh cơ bản để điều khiển chiều quay và tốc độ. Lệnh tiến (Forward) sẽ kích hoạt cuộn hút của contactor để cấp điện cho động cơ quay theo chiều đi lên, trong khi lệnh lùi (Reverse) sẽ làm động cơ quay theo chiều ngược lại. Nếu hệ thống sử dụng biến tần, PLC có thể gửi tín hiệu analog hoặc tín hiệu xung để điều chỉnh tốc độ động cơ, giúp thang máy di chuyển êm ái và tiết kiệm năng lượng hơn.

Các khối chức năng (Function Blocks) và Mạch logic thường dùng trong lập trình thang máy

Trong TIA Portal, việc lập trình điều khiển thang máy sẽ dựa trên sự kết hợp của các khối chức năng (Function Blocks – FB) và các mạch logic (Ladder Diagram – LAD). Các khối chức năng cơ bản như MOVE (sao chép dữ liệu), COMPARISON (so sánh giá trị), TIMER (hẹn giờ) và COUNTER (bộ đếm) là không thể thiếu. TIMER thường được dùng để điều khiển thời gian đóng/mở cửa hoặc xác định thời gian chờ. COMPARISON giúp so sánh vị trí hiện tại với tầng đích.

Xây dựng logic điều khiển di chuyển lên, xuống giữa các tầng

Logic điều khiển di chuyển bao gồm việc xác định yêu cầu di chuyển từ các nút bấm gọi tầng, so sánh với trạng thái hiện tại của thang máy (đang dừng hay đang di chuyển, chiều di chuyển hiện tại), và quyết định xem có cần thay đổi chiều di chuyển hay không. Hệ thống cần ưu tiên các yêu cầu di chuyển cùng chiều trước khi đổi chiều. Ví dụ, nếu thang máy đang đi lên và có yêu cầu ở các tầng trên, nó sẽ tiếp tục đi lên để phục vụ các yêu cầu đó trước khi đổi chiều đi xuống.

Xử lý các tình huống đặc biệt: dừng tầng, ưu tiên chiều di chuyển

Việc dừng đúng tầng yêu cầu là rất quan trọng. Khi cabin đến gần tầng đích, PLC sẽ nhận tín hiệu từ cảm biến tương ứng và kích hoạt lệnh dừng động cơ. Logic ưu tiên chiều di chuyển giúp tối ưu hóa hiệu suất hoạt động, đặc biệt khi có nhiều yêu cầu đồng thời. Ví dụ, nếu thang máy đang đi lên từ tầng 1 đến tầng 3 và nhận được yêu cầu từ tầng 2 (cùng chiều) và tầng 5 (cũng cùng chiều), nó sẽ tiếp tục đi lên để phục vụ tầng 5 trước, sau đó mới xem xét yêu cầu ở tầng 2 và các tầng khác.

Hướng dẫn chi tiết lập trình PLC S7-1200 với TIA Portal cho thang máy 4 tầng

Để triển khai hệ thống điều khiển thang máy 4 tầng, việc sử dụng phần mềm TIA Portal và PLC S7-1200 là một giải pháp hiệu quả. Bài viết này sẽ hướng dẫn các bước cài đặt, thiết lập dự án và lập trình các logic cơ bản.

Các bước cài đặt và thiết lập dự án TIA Portal cho PLC S7-1200

Đầu tiên, bạn cần cài đặt phần mềm TIA Portal lên máy tính. Sau khi cài đặt thành công, hãy tạo một dự án mới và chọn dòng CPU S7-1200 phù hợp với cấu hình phần cứng của bạn. Tiếp theo, cấu hình địa chỉ IP cho PLC nếu cần kết nối mạng, và khai báo các module I/O (Input/Output) đã kết nối với PLC. Việc đặt tên rõ ràng cho các biến I/O sẽ giúp quá trình lập trình sau này trở nên dễ dàng hơn.

Giao diện lập trình và cách làm việc với Network (Ladder Diagram – LAD)

Có thể bạn quan tâm: Phôi Thẻ Từ Thang Máy 125khz: Nơi Mua, Loại Phổ Biến & Hướng Dẫn Sử Dụng

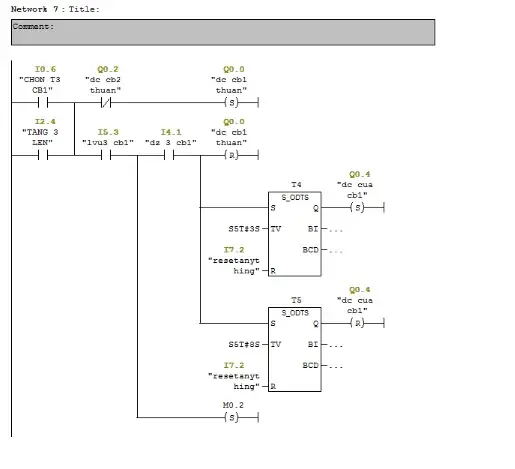

Giao diện lập trình trong TIA Portal được thiết kế trực quan, với cửa sổ chính hiển thị sơ đồ logic (Network). Ladder Diagram (LAD) là ngôn ngữ lập trình đồ họa mô phỏng các rơ le và tiếp điểm, rất quen thuộc với kỹ sư điện tự động hóa. Bạn sẽ kéo thả các khối chức năng và kết nối chúng bằng các đường dẫn để tạo ra mạch logic. Mỗi Network thường đại diện cho một chức năng hoặc một phần của logic điều khiển.

Lập trình logic gọi tầng và di chuyển

Logic gọi tầng được thực hiện bằng cách đọc tín hiệu từ các nút bấm gọi tầng và lưu trữ chúng vào các biến nhớ (memory bits) hoặc các vùng dữ liệu của PLC. Khi thang máy ở trạng thái sẵn sàng, PLC sẽ kiểm tra xem có yêu cầu nào trong hàng đợi không. Nếu có, nó sẽ xác định tầng đích và chiều di chuyển ưu tiên. Sau đó, các lệnh điều khiển động cơ sẽ được kích hoạt để di chuyển cabin đến tầng yêu cầu.

Cách xử lý tín hiệu từ nút bấm gọi tầng ở mỗi cửa

Mỗi nút bấm gọi tầng (cả bên trong cabin và bên ngoài) sẽ được gán một địa chỉ đầu vào số trên PLC. Khi một nút bấm được nhấn, tín hiệu “TRUE” sẽ được gửi đến PLC. Logic lập trình cần lưu lại trạng thái của từng nút bấm này. Ví dụ, nếu nút bấm tầng 3 ở sảnh 1 được nhấn, PLC sẽ ghi nhận yêu cầu này. Hệ thống cũng cần có cơ chế để tránh việc nhấn nhiều lần liên tục hoặc xử lý các yêu cầu đã được phục vụ.

Xây dựng logic để thang máy nhận lệnh và di chuyển đến tầng yêu cầu

Sau khi các yêu cầu gọi tầng được ghi nhận, logic tiếp theo là xác định hành trình cho thang máy. PLC sẽ xem xét vị trí hiện tại, chiều di chuyển mong muốn và các yêu cầu đang chờ. Nó sẽ tính toán xem có cần phải di chuyển lên hay xuống, và dừng ở những tầng nào trên lộ trình. Các lệnh điều khiển động cơ (tiến/lùi) sẽ được kích hoạt tương ứng, đồng thời các tín hiệu báo hiệu chiều di chuyển cũng sẽ được cập nhật.

Quản lý trạng thái hiện tại của thang máy (đang dừng, đang di chuyển)

Việc quản lý trạng thái của thang máy là rất quan trọng để đảm bảo hoạt động chính xác và an toàn. PLC cần có các biến để lưu trữ trạng thái hiện tại như “Đang dừng”, “Đang di chuyển lên”, “Đang di chuyển xuống”, “Cửa đang mở”, “Cửa đang đóng”. Các trạng thái này sẽ được cập nhật liên tục dựa trên tín hiệu từ cảm biến và các lệnh điều khiển.

Lập trình logic dừng và an toàn

Logic dừng thang máy đòi hỏi sự chính xác để cabin dừng ngay tại mặt sàn tầng. Khi cabin đến gần tầng đích, PLC sẽ nhận tín hiệu từ cảm biến tương ứng và bắt đầu quá trình giảm tốc, sau đó kích hoạt phanh để dừng hẳn.

Tích hợp logic cho nút dừng khẩn cấp và các biện pháp an toàn khác

Có thể bạn quan tâm: Chi Phí Kiểm Định Thang Máy Mới Nhất 2024: Bảng Giá & Quy Định Chi Tiết

Nút dừng khẩn cấp là một yêu cầu an toàn bắt buộc. Khi nút này được kích hoạt, PLC phải ngay lập tức cắt nguồn cấp cho động cơ và kích hoạt phanh, đảm bảo thang máy dừng lại an toàn. Các biện pháp an toàn khác có thể bao gồm giới hạn tốc độ, phát hiện quá tải, hoặc cơ chế khóa cửa khi cabin chưa dừng hẳn ở tầng.

Xử lý tình huống quá tải (nếu có)

Nếu hệ thống được trang bị cảm biến quá tải, PLC sẽ nhận tín hiệu khi tải trọng vượt quá giới hạn cho phép. Khi đó, thang máy có thể từ chối đóng cửa và di chuyển, hoặc phát tín hiệu cảnh báo cho người dùng biết. Logic này nhằm đảm bảo an toàn cho cả hành khách và thiết bị.

Giám sát và hiển thị trạng thái thang máy (nếu có HMI)

Hệ thống Màn hình giao diện người máy (HMI) cho phép người dùng quan sát và tương tác với thang máy dễ dàng hơn. PLC sẽ truyền dữ liệu về vị trí tầng hiện tại, chiều di chuyển, trạng thái cửa và các cảnh báo (nếu có) đến HMI.

Cách kết nối và truyền dữ liệu giữa PLC và HMI (nếu sử dụng)

Kết nối giữa PLC S7-1200 và HMI thường được thực hiện qua cáp Ethernet hoặc RS485. Trong TIA Portal, bạn sẽ cấu hình giao tiếp này bằng cách thêm thiết bị HMI vào dự án, thiết lập thông số mạng và khai báo các biến dữ liệu cần truyền giữa PLC và HMI.

Hiển thị thông tin tầng hiện tại, chiều di chuyển, trạng thái hoạt động trên màn hình HMI

Trên màn hình HMI, bạn có thể thiết kế các đối tượng đồ họa để hiển thị thông tin một cách trực quan. Ví dụ, một bảng chỉ số tầng sẽ cho biết cabin đang ở tầng nào, một mũi tên sẽ chỉ chiều di chuyển hiện tại, và các biểu tượng trạng thái sẽ cho biết thang máy đang chạy, dừng hay cửa đang mở.

Các ứng dụng và mô hình thang máy 4 tầng sử dụng PLC

Hệ thống thang máy 4 tầng sử dụng PLC S7-1200 không chỉ giới hạn trong các tòa nhà dân cư mà còn có thể ứng dụng rộng rãi trong các công trình thương mại, văn phòng, bệnh viện nhỏ, và thậm chí là các dự án đồ án của sinh viên trong ngành kỹ thuật.

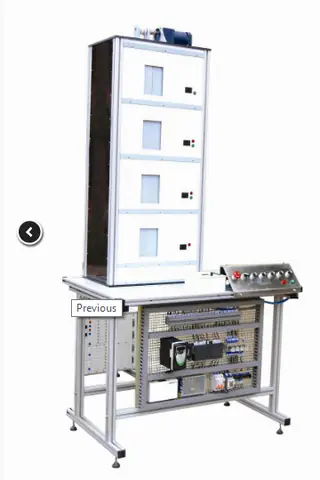

Giới thiệu các dự án thực tế, đồ án sinh viên đã thực hiện về thang máy 4 tầng dùng PLC

Nhiều sinh viên kỹ thuật đã thực hiện thành công các đồ án tốt nghiệp hoặc dự án thực hành về thang máy 4 tầng sử dụng PLC S7-1200. Các dự án này thường bao gồm việc thiết kế mạch điều khiển, lập trình các chức năng cơ bản như gọi tầng, di chuyển lên/xuống, dừng tầng, xử lý nút dừng khẩn cấp, và đôi khi tích hợp thêm HMI để giám sát. Các mô hình này thường được xây dựng trên quy mô nhỏ để thử nghiệm tính năng.

Có thể bạn quan tâm: Review Phim Thang Máy Tử Thần (the Lift, Down 2001): Nội Dung, Diễn Viên Và Đánh Giá

Các loại PLC khác có thể sử dụng (S7-300, S7-1500) và sự khác biệt

Ngoài S7-1200, Siemens còn cung cấp các dòng PLC mạnh mẽ hơn như S7-300 và S7-1500, cũng có thể được sử dụng cho các hệ thống thang máy. S7-300 là dòng PLC tầm trung với hiệu suất tốt, trong khi S7-1500 là dòng cao cấp nhất với khả năng xử lý vượt trội, tốc độ cao và tích hợp nhiều chức năng tiên tiến. Sự khác biệt chủ yếu nằm ở hiệu năng xử lý, dung lượng bộ nhớ, số lượng cổng I/O, khả năng mở rộng và các tính năng chẩn đoán, giám sát tích hợp. Đối với thang máy 4 tầng thông thường, S7-1200 là đủ và hiệu quả về chi phí.

Tài liệu tham khảo và nguồn học tập thêm

Để nâng cao kiến thức về lập trình PLC cho thang máy, bạn có thể tìm đọc các sách chuyên ngành về tự động hóa công nghiệp, PLC Siemens, và hệ thống điều khiển thang máy. Các khóa học trực tuyến trên các nền tảng giáo dục hoặc các trang web chuyên về PLC cũng cung cấp kiến thức thực tế.

Danh sách các tài liệu, sách, khóa học về lập trình PLC cho thang máy

Các tài liệu từ nhà sản xuất Siemens (ví dụ: sách hướng dẫn lập trình TIA Portal, tài liệu kỹ thuật cho S7-1200) là nguồn tham khảo chính thống và đáng tin cậy. Ngoài ra, các sách giáo trình về điều khiển tự động, hệ thống truyền động điện, và các khóa học chuyên sâu về lập trình PLC ứng dụng cho thang máy sẽ rất hữu ích.

Các diễn đàn, cộng đồng hỗ trợ kỹ thuật

Tham gia vào các diễn đàn kỹ thuật trực tuyến về PLC Siemens, tự động hóa công nghiệp sẽ giúp bạn trao đổi kinh nghiệm, giải đáp thắc mắc và học hỏi từ các chuyên gia cũng như những người dùng khác. Các cộng đồng này thường là nguồn tài nguyên quý giá để giải quyết các vấn đề kỹ thuật phát sinh trong quá trình lập trình và triển khai.

Mua bán, thi công hệ thống thang máy 4 tầng sử dụng PLC

Nhiều công ty chuyên về tự động hóa và tích hợp hệ thống cung cấp dịch vụ trọn gói cho việc thiết kế, thi công, lắp đặt và lập trình tủ điện điều khiển thang máy 4 tầng sử dụng PLC.

Giới thiệu về dịch vụ thi công, lắp đặt, lập trình tủ điện điều khiển thang máy

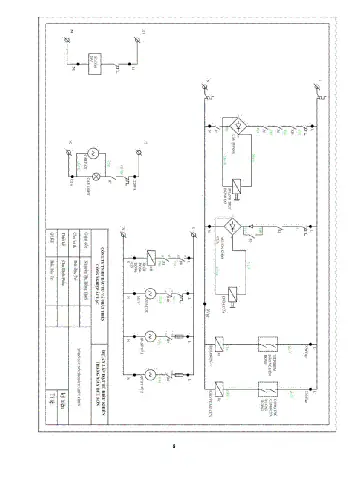

Các dịch vụ này bao gồm việc tư vấn giải pháp, lựa chọn thiết bị phù hợp (PLC, biến tần, động cơ, cảm biến), thiết kế bản vẽ tủ điện, lắp đặt hệ thống dây dẫn, đấu nối thiết bị, lập trình PLC theo yêu cầu, và kiểm tra, vận hành thử nghiệm hệ thống. Mục tiêu là mang đến một giải pháp thang máy an toàn, hiệu quả và bền bỉ.

Các đơn vị cung cấp giải pháp tự động hóa cho thang máy

Có nhiều công ty kỹ thuật chuyên sâu trong lĩnh vực tự động hóa có thể cung cấp các giải pháp toàn diện cho hệ thống thang máy. Việc lựa chọn nhà cung cấp uy tín với kinh nghiệm trong lĩnh vực điều khiển thang máy bằng PLC sẽ đảm bảo chất lượng và độ tin cậy của hệ thống.

Các yếu tố cần lưu ý khi thiết kế và lắp đặt

Khi thiết kế và lắp đặt một hệ thống thang máy 4 tầng, nhiều yếu tố cần được xem xét kỹ lưỡng để đảm bảo an toàn, hiệu suất và tuổi thọ.

Tiêu chuẩn an toàn trong thiết kế thang máy

An toàn luôn là yếu tố ưu tiên hàng đầu trong thiết kế thang máy. Hệ thống phải tuân thủ các tiêu chuẩn quốc gia và quốc tế về an toàn thang máy, bao gồm các quy định về kết cấu, hệ thống điện, cơ khí, và các thiết bị an toàn (như phanh khẩn cấp, giới hạn tốc độ, cảm biến an toàn cửa).

Lựa chọn thiết bị phù hợp cho hệ thống 4 tầng

Việc lựa chọn PLC, động cơ, biến tần, cảm biến, contactor và các thiết bị khác cần dựa trên yêu cầu tải trọng, tốc độ, tần suất hoạt động, và môi trường làm việc. Đối với hệ thống 4 tầng, PLC S7-1200 thường là lựa chọn tối ưu về chi phí và hiệu năng. Động cơ và biến tần cần có công suất phù hợp để vận hành cabin một cách êm ái và hiệu quả.

So sánh các phương pháp điều khiển thang máy khác (nếu có)

Trước đây, các hệ thống thang máy thường sử dụng mạch relay truyền thống để điều khiển. Phương pháp này có thể đơn giản về nguyên lý, nhưng kém linh hoạt, khó sửa chữa, và tốn nhiều không gian lắp đặt hơn so với việc sử dụng PLC.

So sánh sơ bộ giữa điều khiển bằng PLC và các giải pháp khác (ví dụ: mạch relay truyền thống)

Sử dụng PLC mang lại khả năng kiểm soát chính xác hơn, các tính năng an toàn nâng cao, và khả năng tùy biến linh hoạt, là xu hướng tất yếu trong các hệ thống thang máy hiện đại.
