Sử dụng thư viện Family Thang Máy Revit là chìa khóa để nâng cao hiệu quả thiết kế trong các dự án BIM, mang lại sự chính xác, nhất quán và tiết kiệm thời gian đáng kể. Bài viết này sẽ cung cấp định nghĩa chi tiết, phân loại các loại family phổ biến và hướng dẫn từng bước cách tải về, sử dụng chúng một cách hiệu quả nhất trong phần mềm Revit.
Bạn sẽ khám phá vai trò quan trọng của family thang máy trong BIM, hiểu rõ đặc điểm của từng loại như thang chở khách, thang chở hàng hay thang cuốn. Hơn nữa, chúng tôi sẽ chia sẻ các nguồn tải về family thang máy Revit uy tín và hướng dẫn cách nạp chúng vào dự án, cùng những mẹo vặt nâng cao giúp tối ưu hóa mô hình của bạn.
Hãy cùng đi sâu vào thế giới family thang máy Revit để làm chủ công cụ thiết kế BIM mạnh mẽ này.
Thư viện Family Thang Máy Revit là gì và tại sao cần thiết?
Thư viện Family Thang Máy Revit là tập hợp các đối tượng 3D được tạo sẵn, mô phỏng chi tiết các loại thang máy khác nhau, đóng vai trò không thể thiếu trong quy trình thiết kế và mô hình hóa thông tin công trình (BIM). Việc sử dụng thư viện này mang lại lợi ích to lớn về thời gian, độ chính xác và tính nhất quán cho mọi dự án.
Family Thang Máy Revit là gì?
Family trong Revit là một khái niệm cơ bản, dùng để định nghĩa và biểu diễn các đối tượng cấu tạo nên một mô hình BIM, có thể là tường, cửa, cửa sổ, cầu thang hoặc chính là thang máy. Mỗi family chứa đựng các thuộc tính, hình dạng 3D, thông tin dữ liệu và quy tắc lắp đặt, cho phép người dùng tùy chỉnh để phù hợp với yêu cầu cụ thể của dự án. Family thang máy, do đó, là một đối tượng BIM đại diện cho một loại thang máy cụ thể với đầy đủ các thông số kỹ thuật và hình ảnh trực quan.
Có thể bạn quan tâm: Thông Số Kỹ Thuật Thang Máy Mitsubishi: Tải Trọng, Kích Thước & Chi Tiết
Vai trò của thư viện Family Thang Máy trong thiết kế BIM
Thư viện Family Thang Máy đóng vai trò trung tâm trong việc tích hợp các yếu tố thang máy vào mô hình BIM. Thay vì phải tạo dựng thủ công từng chi tiết phức tạp, người dùng có thể nhanh chóng chèn các family thang máy đã được định nghĩa sẵn. Điều này không chỉ hỗ trợ mạnh mẽ cho các khía cạnh kỹ thuật như tính toán không gian, tải trọng, mà còn cung cấp cái nhìn trực quan sinh động về cách thang máy sẽ hoạt động và hòa hợp với kiến trúc tổng thể của công trình.

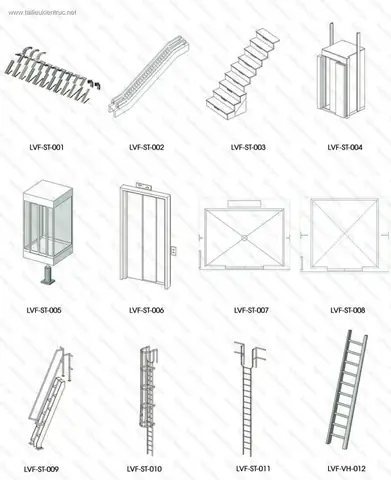

Các loại Family Thang Máy Revit phổ biến và đặc điểm
Các thư viện Family Thang Máy Revit thường bao gồm nhiều loại khác nhau để đáp ứng đa dạng nhu cầu sử dụng trong các công trình. Mỗi loại có những đặc điểm riêng về kích thước, tải trọng, cơ chế hoạt động và yêu cầu lắp đặt.

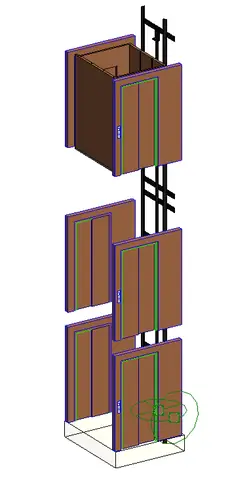

Family Thang Máy Chở Khách
Family thang máy chở khách là loại phổ biến nhất, được thiết kế cho việc di chuyển người trong các tòa nhà dân dụng và thương mại. Chúng có nhiều loại kích thước và tải trọng khác nhau, từ những thang máy nhỏ cho gia đình đến các thang máy công suất lớn cho các tòa nhà cao tầng. Cấu hình cửa thang (cửa mở tim, cửa mở trượt) và tốc độ di chuyển là những thông số quan trọng cần lưu ý. Yêu cầu về không gian lắp đặt bao gồm kích thước hố thang, phòng máy (nếu có) và giếng thang.
Có thể bạn quan tâm: Thu Mua Thang Máy Cũ Giá Cao: Địa Điểm Uy Tín & Lưu Ý Quan Trọng
Family Thang Máy Chở Hàng và Tải Trọng Lớn
Family thang máy chở hàng được thiết kế đặc biệt để vận chuyển hàng hóa, vật liệu với tải trọng lớn. Chúng thường có kích thước hố thang rộng hơn, sàn chịu lực tốt hơn và hệ thống cửa chắc chắn hơn so với thang máy chở khách. Cơ chế vận hành của loại thang này ưu tiên sự bền bỉ và khả năng chịu tải cao, đôi khi có các tùy chọn cửa mở rộng hoặc cửa trượt hai cánh để thuận tiện cho việc xuất nhập hàng hóa cồng kềnh.
Family Thang Cuốn
Thang cuốn là một loại hệ thống vận chuyển đặc biệt, thường thấy tại các trung tâm thương mại, sân bay, hoặc các khu vực công cộng có lưu lượng người qua lại lớn. Family thang cuốn trong Revit mô phỏng chi tiết các thông số kỹ thuật như chiều dài, chiều rộng, góc nghiêng, tốc độ di chuyển và các yêu cầu an toàn. Thiết kế cho thang cuốn dân dụng và thương mại có thể khác nhau về kích thước và công suất, đáp ứng nhu cầu vận chuyển người theo từng bối cảnh cụ thể.
Hướng dẫn chi tiết cách tải và sử dụng Family Thang Máy Revit
Việc tải về và sử dụng các family thang máy trong Revit là một quy trình không quá phức tạp nhưng đòi hỏi sự cẩn thận để đảm bảo hiệu quả. Dưới đây là các bước chi tiết và những lưu ý quan trọng.
Các nguồn chia sẻ Family Thang Máy Revit uy tín
Có thể bạn quan tâm: Thiết Kế Vách Thang Máy: Vật Liệu, Thi Công Và Mẫu Mã Đẹp
Hiện nay có nhiều nguồn cung cấp thư viện family thang máy Revit, cả miễn phí lẫn trả phí, giúp người dùng dễ dàng tìm kiếm. Các trang web uy tín bao gồm Revit.vn, Rdone, Bim House Education, Tailieukientruc.net, và Architetcvn. Mỗi nguồn có thể cung cấp các bộ family với chất lượng và mức độ chi tiết khác nhau, phù hợp với từng nhu cầu dự án.
Cách tải Family Thang Máy về máy tính
Để tải family thang máy, bạn cần truy cập vào các trang web cung cấp, tìm kiếm loại thang máy mong muốn và thực hiện thao tác tải xuống. Các file family thường có định dạng là .rfa. Khi tải về, hãy chú ý đến phiên bản Revit mà file family được tạo ra để đảm bảo tính tương thích với phần mềm bạn đang sử dụng. Một số trang có thể yêu cầu đăng ký tài khoản hoặc trả phí để truy cập.
Cách nạp (Load) Family Thang Máy vào dự án Revit
Sau khi tải về, bạn có thể nạp family vào dự án Revit theo hai cách chính:
1. Sử dụng lệnh “Load Family”: Truy cập tab “Insert” -> “Load Family”, sau đó duyệt đến thư mục chứa file .rfa và chọn file cần nạp.
2. Kéo thả trực tiếp: Mở cửa sổ Project Browser, vào mục Families, nhấp chuột phải và chọn “Load Family”, hoặc đơn giản là kéo thả file .rfa từ thư mục trên máy tính vào không gian làm việc của Revit.
Sau khi nạp, family thang máy sẽ xuất hiện trong danh sách “Families” của Project Browser, sẵn sàng để bạn đặt vào mô hình và tùy chỉnh các thông số theo yêu cầu.
Có thể bạn quan tâm: Thiết Kế Hố Thang Máy: Quy Chuẩn, Kích Thước & Bản Vẽ Chi Tiết
Lời khuyên khi sử dụng Family Thang Máy trong mô hình
Để sử dụng family thang máy một cách hiệu quả, bạn nên tuân thủ một số nguyên tắc sau:
Kiểm tra thông số: Luôn kiểm tra kỹ các thông số, kích thước của family trước khi đặt vào mô hình để đảm bảo chúng phù hợp với bản vẽ và yêu cầu thiết kế.
Tổ chức thư viện: Tạo một cấu trúc thư mục khoa học để lưu trữ các family đã tải về, giúp bạn dễ dàng tìm kiếm và quản lý.
Cập nhật phiên bản: Nếu có phiên bản mới của family hoặc cập nhật từ nhà sản xuất, hãy cân nhắc cập nhật để có được các tính năng và thông tin mới nhất.
Những lưu ý nâng cao khi làm việc với Family Thang Máy Revit
Bên cạnh việc tải về và sử dụng cơ bản, có những kỹ thuật nâng cao giúp tối ưu hóa hiệu suất và xử lý các vấn đề phát sinh khi làm việc với family thang máy trong Revit.
Cách tùy chỉnh Family Thang Máy có sẵn
Hầu hết các family thang máy được cung cấp đều có thể tùy chỉnh để phù hợp hơn với nhu cầu cụ thể của dự án. Bạn có thể chỉnh sửa các tham số cơ bản như kích thước, tải trọng, số điểm dừng, loại cửa, vật liệu hoàn thiện. Để làm điều này, chọn family trong mô hình, vào “Edit Type” và điều chỉnh các thuộc tính trong bảng Properties. Đối với các tùy chỉnh nâng cao hơn, bạn có thể cần vào chế độ “Edit Family” để thay đổi cấu trúc hình học hoặc thêm các tham số mới.
Tối ưu hóa hiệu suất mô hình khi sử dụng Family Thang Máy
Các family thang máy, đặc biệt là những family có độ chi tiết cao, có thể làm nặng mô hình của bạn. Để khắc phục tình trạng này, hãy áp dụng các kỹ thuật sau:
Sử dụng family có độ chi tiết phù hợp: Chỉ sử dụng các family có độ chi tiết cao (High Detail) khi thực sự cần thiết cho các bản vẽ mặt bằng hoặc mặt cắt. Đối với các bản vẽ phối cảnh hoặc trình diễn tổng thể, sử dụng family ở chế độ xem thấp hơn (Coarse hoặc Medium).
Tái sử dụng family: Thay vì tải về nhiều bản sao của cùng một loại family, hãy cố gắng sử dụng một family duy nhất và tùy chỉnh các tham số để tạo ra các biến thể khác nhau.
Kiểm tra các family không sử dụng: Định kỳ rà soát và xóa các family không được sử dụng trong dự án để giảm kích thước file.
Tương thích phiên bản Revit và các yếu tố ảnh hưởng
Family thang máy được tạo ra trong một phiên bản Revit nhất định có thể không tương thích hoàn toàn với các phiên bản cũ hơn hoặc mới hơn. Khi nạp một family từ phiên bản cũ vào phiên bản mới, Revit thường hỏi bạn có muốn nâng cấp file hay không. Ngược lại, việc nạp family từ phiên bản mới vào phiên bản cũ có thể gặp lỗi hoặc làm mất một số tính năng. Luôn cố gắng sử dụng family được tạo hoặc tương thích với phiên bản Revit bạn đang làm việc để tránh các vấn đề không mong muốn.
Các Family Thang Máy theo tiêu chuẩn đặc biệt (ví dụ: thang thoát hiểm, thang cho người khuyết tật)
Ngoài các loại thang máy thông dụng, Revit cũng cung cấp hoặc cho phép tạo các family thang máy tuân thủ các tiêu chuẩn thiết kế đặc biệt.
Thang thoát hiểm: Đây là loại thang máy yêu cầu tuân thủ nghiêm ngặt các quy định về an toàn cháy nổ, tốc độ di chuyển và vật liệu. Family cho thang thoát hiểm cần thể hiện rõ các đặc điểm này.
Thang cho người khuyết tật (Thang cuốn cho người sử dụng xe lăn, thang nâng): Các family này cần đảm bảo các yêu cầu về chiều rộng cabin, kích thước cửa, chiều cao bệ đỡ, các nút bấm điều khiển dễ tiếp cận và các tính năng an toàn đặc thù, tuân thủ các quy định về tiếp cận cho người khuyết tật.
