Hố pit thang máy là một phần cấu trúc nền móng quan trọng, thường bị bỏ qua trong các công trình xây dựng. Tuy nhiên, việc hiểu rõ các tiêu chuẩn về kích thước, chiều sâu và các lưu ý thi công hố pit là yếu tố then chốt để đảm bảo an toàn, ổn định và hiệu quả hoạt động lâu dài cho hệ thống thang máy. Bài viết này sẽ đi sâu vào các quy định kỹ thuật, các yếu tố ảnh hưởng và những điểm cần lưu ý trong quá trình xây dựng hố pit thang máy, giúp bạn có cái nhìn toàn diện và chính xác nhất.
Trong phần nội dung chính, chúng ta sẽ khám phá định nghĩa, vai trò không thể thiếu của hố pit thang máy, cũng như các tiêu chuẩn kỹ thuật nghiêm ngặt về kích thước và chiều sâu được áp dụng. Đồng thời, bài viết cũng phân tích sâu hơn các yếu tố tác động đến việc xác định kích thước hố pit và đưa ra những khuyến cáo quan trọng trong thi công để tránh các sai sót tiềm ẩn.
Bên cạnh đó, chúng ta cũng sẽ đề cập đến các giải pháp thay thế cho hố pit truyền thống, đặc biệt là trong trường hợp không gian hạn chế hoặc yêu cầu kỹ thuật đặc thù, mang đến cái nhìn đa chiều về vấn đề này.
Hố pit thang máy là gì và vai trò quan trọng của nó?

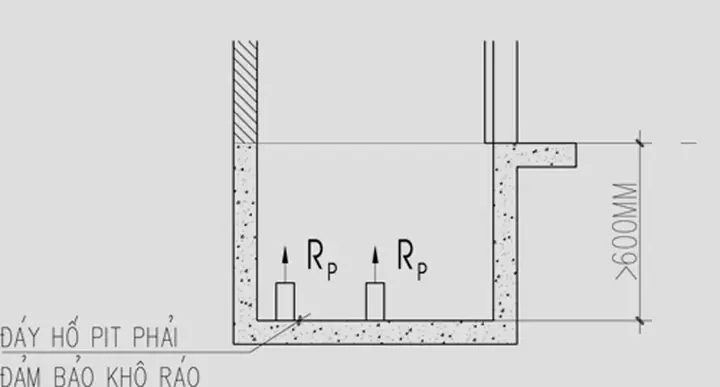

Hố pit thang máy là một không gian trống có cấu trúc được xây dựng dưới cùng của giếng thang, có chức năng chứa các bộ phận cơ khí của thang máy khi cabin di chuyển xuống điểm dừng thấp nhất. Vị trí này nằm sâu bên dưới sàn tầng trệt, được thiết kế đặc biệt để đáp ứng các yêu cầu kỹ thuật về an toàn và vận hành của hệ thống thang máy. Chức năng cơ bản của hố pit là tiếp nhận và chứa các thiết bị như pít-tông, xi lanh thủy lực (đối với thang máy thủy lực), bộ phận giảm chấn, ray dẫn hướng, và các bộ phận cơ khí khác, đồng thời đảm bảo khoảng cách an toàn cần thiết.
Tầm quan trọng của hố pit đối với hoạt động an toàn và ổn định của thang máy là vô cùng lớn. Nó không chỉ là nơi chứa các bộ phận quan trọng mà còn đóng vai trò là bộ phận hấp thụ năng lượng trong trường hợp thang máy di chuyển quá tốc độ hoặc xảy ra sự cố. Việc thiết kế và thi công hố pit đúng tiêu chuẩn giúp đảm bảo thang máy vận hành êm ái, giảm rung động, kéo dài tuổi thọ của các bộ phận, và quan trọng nhất là ngăn ngừa tai nạn có thể xảy ra do sự cố cơ khí hoặc va chạm ngoài ý muốn. Một hố pit đạt chuẩn là nền tảng vững chắc cho sự an toàn và hiệu quả của toàn bộ hệ thống thang máy.
Các tiêu chuẩn kỹ thuật về kích thước và chiều sâu hố pit thang máy
Việc tuân thủ các tiêu chuẩn kỹ thuật về kích thước và chiều sâu hố pit thang máy là yếu tố bắt buộc để đảm bảo an toàn và hiệu suất hoạt động. Chiều sâu hố pit tiêu chuẩn thường có khoảng dao động nhất định, phụ thuộc vào nhiều yếu tố như loại thang máy sử dụng, tải trọng danh định và các quy định của nhà sản xuất cũng như tiêu chuẩn xây dựng hiện hành. Khoảng dao động này nhằm đảm bảo đủ không gian cho các thiết bị an toàn như bộ giảm chấn (buffer) và các bộ phận cơ khí khác, đồng thời cung cấp đủ khoảng cách an toàn khi cabin di chuyển xuống vị trí thấp nhất.
Chiều sâu hố pit cho thang máy gia đình (cáp kéo, thủy lực)
Đối với thang máy gia đình, đặc biệt là loại thang máy cáp kéo hoặc thang máy thủy lực, chiều sâu hố pit có thể thay đổi tùy thuộc vào công nghệ và tải trọng cụ thể. Thông thường, chiều sâu hố pit cho thang máy gia đình có thể dao động từ khoảng 0.5 mét đến 1.5 mét. Đối với thang máy cáp kéo, chiều sâu này chủ yếu cần đủ để lắp đặt bộ giảm chấn và hệ thống kiểm soát hành trình. Với thang máy thủy lực, chiều sâu hố pit cần đủ để chứa xi lanh thủy lực hoặc hệ thống bơm và van, tuy nhiên, công nghệ thủy lực hiện đại thường có xu hướng giảm thiểu chiều sâu hố pit hoặc thậm chí loại bỏ nó.
Có thể bạn quan tâm: Thông Số Kỹ Thuật Thang Máy Gia Đình: Kích Thước, Tải Trọng & Tiêu Chuẩn Cần Biết
Chiều sâu hố pit cho thang máy tải trọng lớn hơn
Đối với các loại thang máy có tải trọng lớn hơn, ví dụ như thang máy tải khách cho chung cư, tòa nhà văn phòng, hoặc thang máy tải hàng, chiều sâu hố pit thường có xu hướng lớn hơn so với thang máy gia đình. Điều này là do các bộ phận cơ khí đi kèm, hệ thống giảm chấn và các yêu cầu về an toàn cho tải trọng cao hơn đòi hỏi không gian chứa lớn hơn và chắc chắn hơn. Chiều sâu này có thể lên đến 2 mét hoặc hơn, tùy thuộc vào thiết kế cụ thể và các tiêu chuẩn áp dụng cho từng loại thang máy chuyên dụng.
Chiều rộng/chiều dài hố pit: quy định về khoảng cách với cabin và ray dẫn hướng
Bên cạnh chiều sâu, quy định về chiều rộng và chiều dài của hố pit cũng đóng vai trò quan trọng trong việc đảm bảo an toàn. Hố pit phải có kích thước đủ lớn để bao quanh cabin và các ray dẫn hướng một cách hợp lý, đảm bảo không có bộ phận nào của thang máy hoặc của công trình tiếp xúc với thành hố pit trong quá trình vận hành.
Tiêu chuẩn về khoảng cách an toàn xung quanh hố pit
Khoảng cách an toàn xung quanh hố pit là một yếu tố được quy định chặt chẽ. Theo các tiêu chuẩn quốc tế và quốc gia, khoảng cách từ mép ngoài của ray dẫn hướng đến thành hố pit, hoặc từ mép ngoài của cabin đến thành hố pit, phải đảm bảo một khoảng trống nhất định. Khoảng cách này thường tối thiểu từ 100mm đến 200mm hoặc hơn, tùy thuộc vào từng loại thang máy và quy định cụ thể. Khoảng cách này giúp ngăn ngừa sự kẹt giữa cabin, ray dẫn hướng với thành hố pit, cũng như đảm bảo an toàn cho kỹ thuật viên trong quá trình bảo trì và sửa chữa.
Yếu tố ảnh hưởng đến kích thước hố pit thang máy
Kích thước hố pit thang máy không phải là một thông số cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật và cấu trúc khác nhau. Việc hiểu rõ các yếu tố này giúp đưa ra quyết định thiết kế và thi công phù hợp, đảm bảo hiệu quả và an toàn tối ưu.
Ảnh hưởng của tải trọng thang máy đến kích thước hố pit
Tải trọng danh định của thang máy là yếu tố đầu tiên và quan trọng nhất ảnh hưởng đến kích thước hố pit. Thang máy có tải trọng càng lớn thì cabin, hệ thống đối trọng (nếu có), ray dẫn hướng và các bộ phận cơ khí đi kèm cũng có xu hướng lớn hơn. Do đó, hố pit cần có kích thước tương ứng để chứa được các bộ phận này một cách an toàn và có đủ khoảng cách với thành hố. Thang máy tải hàng hoặc thang máy cho các tòa nhà cao tầng thường yêu cầu hố pit có kích thước lớn hơn đáng kể so với thang máy gia đình.
Ảnh hưởng của loại công nghệ thang máy (cáp kéo, thủy lực, trục vít) đến chiều sâu hố pit
Có thể bạn quan tâm: Tổng Hợp Thuật Ngữ Thang Máy Tiếng Anh Thông Dụng & Cơ Bản Nhất
Loại công nghệ thang máy được sử dụng cũng có tác động trực tiếp đến chiều sâu hố pit. Thang máy cáp kéo yêu cầu hố pit để chứa bộ giảm chấn và hệ thống an toàn. Thang máy thủy lực, đặc biệt là các hệ thống mới, có thể có xi lanh đặt bên cạnh hoặc trong hố pit, hoặc thậm chí là các hệ thống không cần hố pit sâu. Thang máy trục vít thường có hố pit rất nông hoặc không cần hố pit, do cơ chế hoạt động của nó. Do đó, việc lựa chọn công nghệ thang máy sẽ quyết định chiều sâu tối thiểu cần thiết cho hố pit.
Ảnh hưởng của cấu trúc công trình và diện tích lắp đặt
Cấu trúc tổng thể của công trình và diện tích thực tế dành cho việc lắp đặt thang máy cũng là những yếu tố quan trọng. Trong một số trường hợp, kiến trúc của tòa nhà có thể giới hạn về không gian, buộc phải tìm các giải pháp thiết kế hố pit tối ưu hoặc xem xét các loại thang máy phù hợp với không gian hạn chế. Ngược lại, với các công trình có thiết kế linh hoạt, việc xác định kích thước hố pit sẽ dễ dàng hơn, dựa trên các tiêu chuẩn kỹ thuật chung và yêu cầu vận hành.
Những lưu ý quan trọng khi xây dựng hố pit thang máy
Việc xây dựng hố pit thang máy đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các quy trình kỹ thuật. Sai sót trong quá trình này có thể dẫn đến những hậu quả nghiêm trọng về an toàn và vận hành của thang máy.
Đảm bảo kết cấu vững chắc, chịu lực tốt
Hố pit thang máy là một phần kết cấu chịu tải nặng, đặc biệt là khi thang máy hoạt động ở vị trí thấp nhất và hệ thống giảm chấn thực hiện chức năng của mình. Do đó, việc đảm bảo kết cấu bê tông cốt thép của hố pit phải vững chắc, chịu được các tác động lực lớn và ổn định trong suốt vòng đời của công trình. Cần tuân thủ đúng tiêu chuẩn về mác bê tông, chủng loại và mật độ cốt thép, cũng như phương pháp thi công để đảm bảo cường độ và độ bền cho hố pit.
Yêu cầu về chống thấm, thoát nước cho hố pit
Hố pit thang máy thường nằm dưới cốt nền, có nguy cơ bị ảnh hưởng bởi nước ngầm hoặc nước mưa thấm xuống. Yêu cầu về chống thấm cho hố pit là cực kỳ quan trọng để bảo vệ các bộ phận cơ khí khỏi bị ăn mòn, gỉ sét và hư hỏng do ẩm ướt. Ngoài ra, hệ thống thoát nước cần được thiết kế hợp lý để loại bỏ nước đọng, đảm bảo hố pit luôn khô ráo, sạch sẽ và an toàn cho việc vận hành cũng như bảo trì thang máy.
Có thể bạn quan tâm: Thiết Kế Thang Máy 5 Tầng: Báo Giá, Kích Thước & Quy Trình Lắp Đặt Chi Tiết 2025-2026
Quy trình thi công hố pit đúng tiêu chuẩn
Quy trình thi công hố pit cần tuân thủ chặt chẽ các bản vẽ thiết kế, các tiêu chuẩn xây dựng và quy phạm an toàn lao động. Điều này bao gồm việc đào đất đúng kích thước và độ sâu, lắp đặt cốt thép, đổ bê tông, và hoàn thiện bề mặt theo yêu cầu. Việc kiểm soát chất lượng vật liệu và quy trình thi công ở từng giai đoạn là rất quan trọng để đảm bảo hố pit được xây dựng đúng kỹ thuật và đạt tiêu chuẩn.
Kiểm tra và nghiệm thu hố pit trước khi lắp đặt thang máy
Trước khi tiến hành lắp đặt hệ thống thang máy, hố pit cần trải qua quá trình kiểm tra và nghiệm thu kỹ lưỡng. Việc này bao gồm kiểm tra kích thước, độ sâu, độ phẳng của đáy hố, khả năng chống thấm, hệ thống thoát nước và sự vững chắc của kết cấu. Chỉ khi hố pit đáp ứng đầy đủ các yêu cầu và tiêu chuẩn kỹ thuật, việc lắp đặt thang máy mới được phép tiến hành để đảm bảo an toàn và hiệu quả.
Hố pit thang máy nông và các giải pháp thay thế
Trong bối cảnh kiến trúc hiện đại và nhu cầu tối ưu hóa không gian, khái niệm về hố pit thang máy nông và các giải pháp thay thế ngày càng trở nên phổ biến. Điều này đặc biệt hữu ích cho các công trình cải tạo hoặc những nơi không thể đào sâu do điều kiện địa chất hoặc cấu trúc công trình.
Khái niệm về hố pit nông và các loại thang máy phù hợp (thang thủy lực, trục vít)
Hố pit nông thường được hiểu là hố pit có chiều sâu nhỏ hơn so với tiêu chuẩn thông thường của các loại thang máy cáp kéo truyền thống. Các loại thang máy phù hợp với hố pit nông bao gồm thang máy thủy lực và thang máy trục vít. Thang máy thủy lực với công nghệ xi lanh đặt ngoài hoặc hệ thống bơm tích hợp có thể giảm thiểu đáng kể chiều sâu hố pit. Tương tự, thang máy trục vít với cơ chế hoạt động độc đáo thường không yêu cầu hố pit sâu, hoặc thậm chí không cần hố pit.
Chiều sâu hố pit tối thiểu cho các loại thang đặc biệt
Chiều sâu hố pit tối thiểu cho các loại thang đặc biệt sẽ phụ thuộc vào công nghệ và yêu cầu kỹ thuật của từng loại. Ví dụ, một số thang máy thủy lực có thể chỉ yêu cầu chiều sâu hố pit từ 200mm đến 400mm để chứa bộ giảm chấn hoặc các bộ phận điều khiển. Các thang máy trục vít cao cấp có thể chỉ cần một khoảng trống nhỏ dưới sàn. Các nhà sản xuất sẽ cung cấp thông số kỹ thuật chi tiết cho từng dòng sản phẩm, quy định chiều sâu hố pit tối thiểu cần thiết.
Có thể bạn quan tâm: Thiết Kế Mô Hình Thang Máy: Hướng Dẫn Chi Tiết & Bản Vẽ Mẫu
Khi nào cần cân nhắc các giải pháp thay thế cho hố pit truyền thống
Cần cân nhắc các giải pháp thay thế cho hố pit truyền thống trong các trường hợp sau: khi công trình không có khả năng đào sâu do địa chất yếu, có tầng hầm đã được xây dựng sẵn, hoặc khi yêu cầu về thời gian thi công nhanh. Việc cải tạo các tòa nhà cũ cũng thường ưu tiên các giải pháp không đòi hỏi thay đổi lớn về kết cấu móng. Ngoài ra, đối với các công trình có yêu cầu thẩm mỹ cao, hạn chế tối đa các cấu trúc ngầm cũng là một lý do để xem xét.
So sánh kích thước hố pit cho các loại thang máy gia đình phổ biến
Để có cái nhìn trực quan hơn, việc so sánh kích thước hố pit cho các loại thang máy gia đình phổ biến là rất hữu ích. Mỗi dòng thang máy gia đình với tải trọng và công nghệ khác nhau sẽ có yêu cầu về kích thước hố pit riêng biệt. Sự khác biệt này chủ yếu đến từ kích thước cabin, không gian cho ray dẫn hướng, bộ giảm chấn và các bộ phận an toàn khác.

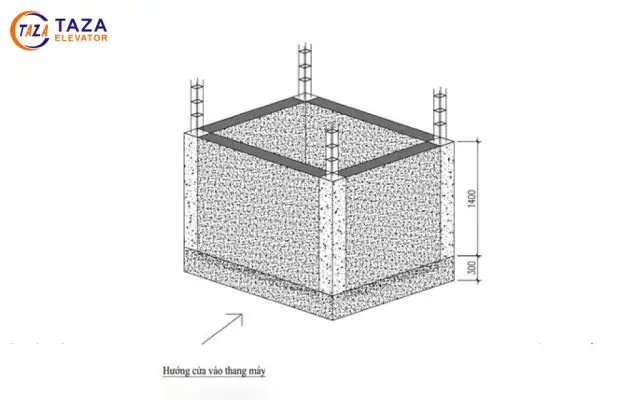

Bản vẽ minh họa kích thước hố pit cho thang máy 250kg, 300kg…
(Lưu ý: Do không thể tạo bản vẽ minh họa trong định dạng văn bản, phần này sẽ mô tả khái quát về sự khác biệt về kích thước hố pit dựa trên tải trọng phổ biến.)
Đối với thang máy gia đình có tải trọng phổ biến như 250kg, 300kg, 350kg, hoặc 450kg, kích thước hố pit thường có sự chênh lệch nhất định. Một thang máy 250kg hoặc 300kg thường yêu cầu chiều sâu hố pit khoảng 1.0 mét đến 1.4 mét, với diện tích sàn hố pit đủ để chứa các thiết bị cơ bản. Khi tải trọng tăng lên 350kg hoặc 450kg, chiều sâu hố pit có thể cần tăng nhẹ, và quan trọng hơn là chiều rộng và chiều dài hố pit để đảm bảo khoảng cách an toàn với cabin lớn hơn và các bộ phận liên quan.
Phân tích sự khác biệt về hố pit giữa các dòng thang máy gia đình
Sự khác biệt về hố pit giữa các dòng thang máy gia đình chủ yếu đến từ thiết kế của nhà sản xuất và công nghệ áp dụng. Thang máy của các thương hiệu khác nhau có thể có tiêu chuẩn khác nhau về chiều sâu tối thiểu, chiều rộng và chiều dài yêu cầu, dù có cùng tải trọng. Ví dụ, một số dòng thang máy sử dụng động cơ đặt trên nóc giếng thang sẽ cần hố pit nhỏ hơn so với các dòng có máy kéo đặt trong giếng thang. Yếu tố này cần được kiểm tra kỹ lưỡng theo tài liệu kỹ thuật của từng loại thang máy cụ thể.
Lỗi thường gặp khi thi công hố pit thang máy và cách khắc phục
Việc thi công hố pit thang máy tiềm ẩn nhiều sai sót có thể gây ảnh hưởng nghiêm trọng đến sự vận hành và an toàn của thang máy. Nhận biết và khắc phục kịp thời các lỗi này là vô cùng quan trọng.
Các sai sót phổ biến trong quá trình xây dựng
Các sai sót phổ biến bao gồm: đào hố pit sai kích thước hoặc độ sâu yêu cầu; kết cấu bê tông không đạt cường độ, bị rỗ hoặc nứt; hệ thống cốt thép không đủ hoặc đặt sai vị trí; công tác chống thấm và thoát nước không đảm bảo, dẫn đến ngập úng hoặc ẩm ướt; không tuân thủ các khoảng cách an toàn với ray dẫn hướng và thành hố pit.
Hậu quả của việc thi công sai tiêu chuẩn
Hậu quả của việc thi công sai tiêu chuẩn có thể rất nghiêm trọng: thang máy vận hành rung lắc, tiếng ồn lớn; các bộ phận cơ khí bị ăn mòn, gỉ sét, giảm tuổi thọ; nguy cơ kẹt cabin, ray dẫn hướng vào thành hố pit gây mất an toàn; rò rỉ nước gây hư hỏng thiết bị điện tử; và thậm chí là sự cố nghiêm trọng dẫn đến tai nạn.
Biện pháp xử lý khi phát hiện sai sót
Khi phát hiện sai sót trong quá trình thi công, cần dừng thi công ngay lập tức và đánh giá mức độ nghiêm trọng. Các sai sót về kích thước có thể cần phải điều chỉnh lại bằng cách gia cố hoặc phá bỏ, xây dựng lại. Vấn đề chống thấm có thể được xử lý bằng các biện pháp chống thấm bổ sung. Đối với các vấn đề về kết cấu, cần có sự tư vấn của kỹ sư chuyên nghiệp để đưa ra giải pháp khắc phục hiệu quả và đảm bảo an toàn.
Quy định về bản vẽ kết cấu hố pit thang máy
Bản vẽ kết cấu hố pit thang máy là tài liệu kỹ thuật quan trọng, định hướng cho toàn bộ quá trình thi công. Nó cung cấp các thông tin chi tiết và chính xác về kích thước, hình dạng, cấu tạo, vật liệu và các yêu cầu kỹ thuật khác.
Các thông tin cần có trong bản vẽ kỹ thuật hố pit
Một bản vẽ kỹ thuật hố pit thang máy đầy đủ cần bao gồm: mặt bằng, mặt cắt thể hiện rõ kích thước chiều rộng, chiều dài, chiều sâu; chi tiết bố trí cốt thép (loại thép, đường kính, khoảng cách, cách nối); chi tiết cấu tạo bê tông (mác bê tông, phương pháp thi công); hệ thống thoát nước và chống thấm; vị trí lắp đặt các bộ phận cơ khí như ray dẫn hướng, bộ giảm chấn; và các ghi chú kỹ thuật, tiêu chuẩn áp dụng.
Tầm quan trọng của bản vẽ trong quá trình thi công và nghiệm thu
Bản vẽ kỹ thuật là cơ sở để nhà thầu thi công thực hiện công việc, là tiêu chuẩn để kỹ sư giám sát kiểm tra chất lượng và là tài liệu để đơn vị nghiệm thu xác nhận công trình đạt yêu cầu. Việc tuân thủ bản vẽ giúp đảm bảo hố pit được xây dựng đúng thiết kế, đạt chuẩn kỹ thuật, an toàn và phù hợp với yêu cầu vận hành của thang máy.
Các câu hỏi thường gặp về hố pit thang máy
Dưới đây là giải đáp cho một số thắc mắc phổ biến liên quan đến hố pit thang máy, giúp người đọc có cái nhìn rõ ràng hơn về các khía cạnh thực tế.
- Hố pit thang máy có cần chống thấm không? Có, hố pit thang máy bắt buộc phải được chống thấm kỹ lưỡng để bảo vệ các bộ phận cơ khí khỏi ẩm ướt, ăn mòn và hư hỏng.
- Chiều sâu hố pit bao nhiêu là đủ? Chiều sâu hố pit phụ thuộc vào loại thang máy, tải trọng và yêu cầu của nhà sản xuất. Thông thường, nó cần đủ để chứa bộ giảm chấn và đảm bảo khoảng cách an toàn.
- Có thể bỏ qua việc xây dựng hố pit không? Chỉ có thể bỏ qua hố pit với một số loại thang máy đặc biệt như thang máy trục vít hoặc một số dòng thang máy thủy lực hiện đại, được thiết kế để hoạt động mà không cần hố pit sâu. Đối với thang máy cáp kéo truyền thống, hố pit là bắt buộc.
- Làm thế nào để xử lý khi hố pit bị ngập nước? Cần nhanh chóng sử dụng máy bơm để hút nước ra ngoài, sau đó kiểm tra và khắc phục nguyên nhân gây ngập úng (hỏng chống thấm, tắc nghẽn hệ thống thoát nước). Cần sấy khô hoàn toàn hố pit và các bộ phận trước khi cho thang máy hoạt động trở lại.
- Ai là người chịu trách nhiệm thiết kế và thi công hố pit? Thiết kế hố pit thường do kiến trúc sư hoặc kỹ sư kết cấu thực hiện, dựa trên yêu cầu của nhà cung cấp thang máy. Thi công hố pit là trách nhiệm của nhà thầu xây dựng, dưới sự giám sát của đơn vị tư vấn giám sát công trình.
