Bản vẽ thang máy gia đình là tài liệu kỹ thuật thiết yếu, cung cấp cái nhìn chi tiết về cấu trúc, kích thước và các thông số quan trọng trước khi thi công. Việc hiểu rõ bản vẽ không chỉ giúp đảm bảo an toàn, tính thẩm mỹ mà còn tối ưu hóa không gian sống, mang lại sự tiện nghi vượt trội cho ngôi nhà. Bài viết này sẽ đi sâu vào định nghĩa, tầm quan trọng, cách đọc, các loại bản vẽ phổ biến cùng những lưu ý cần thiết khi lựa chọn và sử dụng bản vẽ thang máy gia đình.
Chúng ta sẽ cùng khám phá các thông số kỹ thuật cơ bản có trên bản vẽ như kích thước hố thang, cabin, cửa tầng và hố pit. Đồng thời, bài viết cũng tổng hợp các tiêu chuẩn kích thước phổ biến cho từng loại tải trọng, đặc biệt là thang máy 350kg, giúp bạn có cái nhìn tổng quan và chuẩn bị tốt nhất cho dự án lắp đặt thang máy của mình.
Bản Vẽ Thang Máy Gia Đình Là Gì & Tầm Quan Trọng?
Bản vẽ thang máy gia đình là một bộ tài liệu kỹ thuật chi tiết, thể hiện đầy đủ thông số cấu tạo, kích thước, vị trí lắp đặt của thang máy trong một không gian cụ thể. Nó bao gồm các yếu tố như kích thước hố thang, kích thước cabin, thông số cửa tầng, độ sâu hố pit, chiều cao tầng và các bộ phận liên quan khác. Bản vẽ này đóng vai trò như một “bản đồ” hướng dẫn cho kỹ sư, thợ thi công trong suốt quá trình lắp đặt, đảm bảo mọi thứ được thực hiện đúng theo thiết kế.
Việc sở hữu và hiểu rõ bản vẽ là yếu tố then chốt để thi công thang máy gia đình đạt chuẩn, đảm bảo an toàn tuyệt đối cho người sử dụng và hài hòa với kiến trúc tổng thể của ngôi nhà. Một bản vẽ chính xác sẽ giúp dự trù vật liệu, chi phí và thời gian thi công hiệu quả, đồng thời giảm thiểu tối đa các sai sót có thể phát sinh, mang lại sự an tâm và hài lòng lâu dài.
Các Thông Số Cơ Bản Trên Bản Vẽ Thang Máy Gia Đình
Có thể bạn quan tâm: Top Mẫu Bản Vẽ Nhà Có Thang Máy Đẹp & Tiện Nghi Cho Mọi Diện Tích

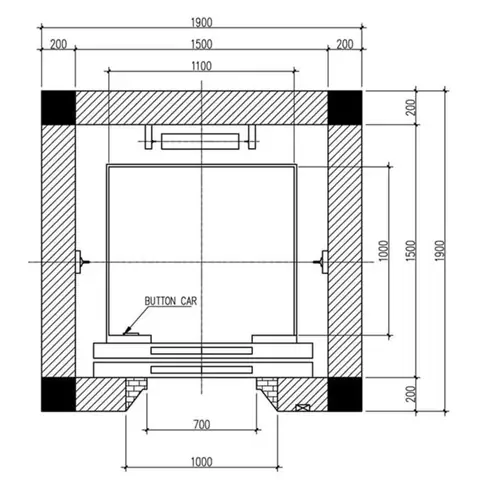

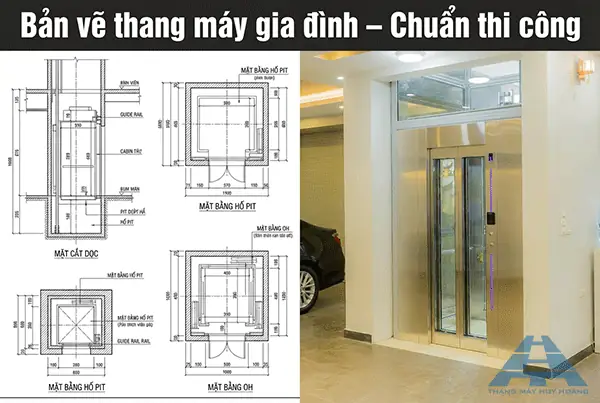

Trên bản vẽ thang máy gia đình, các ký hiệu và thông số kỹ thuật được trình bày một cách khoa học, giúp người đọc dễ dàng nắm bắt thông tin. Phổ biến nhất là bản vẽ mặt bằng hố thang, thể hiện kích thước tổng thể và vị trí các thành phần bên trong hố. Tiếp theo là bản vẽ mặt đứng cabin, mô tả kích thước, kiểu dáng và cách bố trí nội thất của cabin. Bên cạnh đó, các thông số về kích thước cửa tầng, bao gồm chiều rộng, chiều cao và vị trí lắp đặt, cùng với độ sâu hố pit (khoảng không gian dưới cùng của hố thang) và chiều cao tầng (khoảng cách từ sàn tầng này đến sàn tầng kế tiếp) đều được thể hiện rõ ràng.
Một ví dụ điển hình về thông số tiêu chuẩn bạn thường gặp là kích thước hố thang 1500mm x 1500mm cho thang máy gia đình có tải trọng 350kg. Thông số này cung cấp một khung kích thước cơ bản, nhưng có thể có sự điều chỉnh nhỏ tùy thuộc vào thiết kế cụ thể và yêu cầu của từng công trình.
Cách Đọc Bản Vẽ Thang Máy Gia Đình Chuẩn Xác
Để đọc hiểu bản vẽ thang máy gia đình một cách chuẩn xác, bạn nên bắt đầu từ cái nhìn tổng quan, sau đó đi vào chi tiết từng bộ phận. Đầu tiên, hãy xác định tỷ lệ bản vẽ và các ký hiệu chính được sử dụng. Tiếp theo, xem xét bản vẽ mặt bằng hố thang để nắm rõ kích thước tổng thể, vị trí cửa ra vào và các trục kỹ thuật. Sau đó, chuyển sang bản vẽ mặt đứng để hình dung kích thước và hình dáng cabin, cũng như vị trí các cửa tầng. Đừng quên kiểm tra các thông số về độ sâu hố pit và chiều cao tầng, đây là những yếu tố quan trọng ảnh hưởng đến việc lựa chọn loại thang máy và phương án lắp đặt.
Khi kiểm tra kỹ lưỡng, hãy lưu ý đến sự nhất quán giữa các bản vẽ, đảm bảo các kích thước được ghi chú rõ ràng, không mâu thuẫn. Việc kiểm tra kỹ các điểm như khoảng cách từ cửa tầng đến trục thang, độ dốc cho phép, hoặc khả năng chịu lực của sàn là vô cùng quan trọng để tránh những sai sót nghiêm trọng trong quá trình thi công, gây tốn kém chi phí và ảnh hưởng đến an toàn.
Các Loại Bản Vẽ Thang Máy Gia Đình Phổ Biến & Tiêu Chuẩn Kích Thước
Có thể bạn quan tâm: Bản Vẽ Kết Cấu Thang Máy: Hướng Dẫn Chi Tiết Từ A-z & Các Lưu Ý Quan Trọng
Trên thị trường hiện nay, có hai loại bản vẽ kỹ thuật thang máy gia đình phổ biến mà bạn thường gặp. Đầu tiên là bản vẽ CAD, đây là định dạng file kỹ thuật số được tạo ra bằng phần mềm thiết kế hỗ trợ máy tính, cung cấp độ chính xác cao và dễ dàng chỉnh sửa. Loại thứ hai là bản vẽ thiết kế chi tiết, thường bao gồm cả các bản vẽ kỹ thuật cùng với bản vẽ phối cảnh 3D, giúp người dùng hình dung rõ ràng hơn về sản phẩm sau khi hoàn thiện. Cả hai loại này đều đóng vai trò quan trọng trong việc định hình và thi công thang máy.
Tổng hợp các kích thước thang máy gia đình tiêu chuẩn theo từng loại tải trọng cũng là thông tin quan trọng. Ví dụ, đối với thang máy gia đình có tải trọng 350kg, kích thước hố thang thường dao động từ 1500mm x 1500mm đến 1600mm x 1800mm, tùy thuộc vào cấu tạo máy kéo hoặc máy kéo đặt trên hoặc dưới. Kích thước cabin bên trong cũng sẽ tương ứng, thường khoảng 1000mm x 1100mm. Các tiêu chuẩn thiết kế này thường tuân theo hướng dẫn của các hãng thang máy uy tín trên thế giới như Mitsubishi, Fuji, đảm bảo chất lượng và an toàn.
Bản Vẽ Kích Thước Hố Thang Máy Gia Đình
Kích thước hố thang máy gia đình là một trong những thông số quan trọng nhất trên bản vẽ, bởi nó quyết định đến việc lắp đặt được loại thang máy nào và đảm bảo không gian hoạt động an toàn cho thang. Kích thước hố thang tiêu chuẩn cho thang máy gia đình 350kg thường là khoảng 1500mm (chiều rộng) x 1500mm (chiều sâu). Tuy nhiên, các thông số này có thể thay đổi tùy thuộc vào việc máy kéo được đặt ở đâu (trong hố thang, trên nóc hố thang hay phía sau cabin), loại ray dẫn hướng, và thiết kế của đối trọng.
Yêu cầu xây dựng hố thang đúng kỹ thuật là điều không thể bỏ qua. Hố thang cần được xây dựng với vật liệu chắc chắn, đảm bảo khả năng chịu lực tốt và được cách âm, cách nhiệt hiệu quả. Ngoài ra, việc bố trí hệ thống điện, chiếu sáng và thông gió trong hố thang cũng cần tuân thủ theo các tiêu chuẩn an toàn.
Có thể bạn quan tâm: Bản Vẽ Khung Thép Thang Máy Gia Đình Chuẩn Kỹ Thuật & Lựa Chọn
Bản Vẽ Cabin & Cửa Tầng Thang Máy
Cabin thang máy gia đình là không gian người dùng tiếp xúc trực tiếp, do đó kích thước và thiết kế của cabin rất quan trọng. Bản vẽ cabin sẽ thể hiện chi tiết các thông số về chiều rộng, chiều sâu, chiều cao bên trong cabin, cũng như kích thước cửa cabin. Thông thường, với thang máy 350kg, kích thước cabin có thể dao động từ 1000mm x 1100mm đến 1100mm x 1400mm, đủ rộng rãi cho 4-5 người. Vật liệu hoàn thiện bên trong cabin cũng sẽ được mô tả, từ thép không gỉ, gỗ đến các vật liệu trang trí khác.
Bản vẽ cửa tầng mô tả kích thước, loại cửa (cửa tự động hoặc cửa mở tay) và vị trí lắp đặt trên mỗi tầng. Chiều rộng cửa tầng thường tương đương với chiều rộng cửa cabin để đảm bảo sự thuận tiện khi di chuyển. Bản vẽ cũng sẽ chỉ rõ khoảng cách từ tâm cửa đến các cạnh của hố thang, cũng như chiều cao của ngưỡng cửa, đảm bảo sự đồng bộ và an toàn khi thang dừng đỗ và mở cửa.
Lưu Ý Quan Trọng Khi Xem & Sử Dụng Bản Vẽ Thang Máy Gia Đình
Việc lựa chọn bản vẽ thang máy gia đình phù hợp với không gian và nhu cầu sử dụng là bước đầu tiên quan trọng nhất. Bạn cần đánh giá kỹ lưỡng diện tích sẵn có, số lượng người sử dụng dự kiến, tần suất di chuyển và phong cách thiết kế tổng thể của ngôi nhà để đưa ra quyết định về kích thước, tải trọng và kiểu dáng thang máy. Một bản vẽ được tùy chỉnh sẽ tối ưu hóa không gian và mang lại hiệu quả sử dụng cao nhất.
Đồng thời, việc kiểm tra bản vẽ với đơn vị thi công hoặc tư vấn kỹ thuật là vô cùng cần thiết để đảm bảo tính khả thi và chính xác của thiết kế. Các chuyên gia sẽ giúp bạn rà soát lại các thông số, phát hiện những điểm chưa hợp lý hoặc có thể gây khó khăn trong quá trình thi công, đồng thời đưa ra các giải pháp thay thế tối ưu. Điều này không chỉ giúp tránh sai sót mà còn đảm bảo thang máy hoạt động an toàn, bền bỉ theo thời gian.
Có thể bạn quan tâm: Bản Vẽ Chi Tiết Thang Máy: Hướng Dẫn Đọc & Các Yếu Tố Quan Trọng Cần Biết
Tìm Hiểu Về Các Yếu Tố Khác Liên Quan Đến Bản Vẽ Thang Máy Gia Đình
Bản Vẽ Bảng Điều Khiển Thang Máy Gia Đình
Bản vẽ bảng điều khiển thang máy gia đình cung cấp thông tin chi tiết về các thành phần giao diện mà người dùng sẽ tương tác. Trên bản vẽ, bạn sẽ thấy rõ các phím bấm chọn tầng, nút gọi khẩn cấp, nút dừng khẩn cấp, và có thể cả các màn hình hiển thị thông tin như số tầng hiện tại, chiều di chuyển, hoặc cảnh báo. Tay nắm bên trong cabin, nếu có, cũng sẽ được định vị và mô tả kích thước. Việc xem xét kỹ bản vẽ này giúp người dùng làm quen với cách vận hành, đảm bảo thao tác dễ dàng và an toàn khi sử dụng.
Yêu Cầu Kỹ Thuật Cần Biết Khi Xây Dựng Hố Thang
Khi xây dựng hố thang máy gia đình, có nhiều yêu cầu kỹ thuật khác mà bạn cần nắm vững. Hệ thống ray dẫn hướng, vốn là “xương sống” của thang máy, cần được lắp đặt chính xác, song song và thẳng đứng tuyệt đối để đảm bảo cabin di chuyển êm ái, không rung lắc. Hố pit cần được thiết kế với độ sâu phù hợp để chứa các bộ phận giảm chấn, cáp an toàn và hệ thống phanh hãm, đồng thời đảm bảo an toàn cho kỹ thuật viên khi bảo trì. Ngoài ra, hệ thống cáp tải cần có tiết diện và số lượng phù hợp với tải trọng thang máy, được kiểm định chất lượng chặt chẽ.
Các Loại Bản Vẽ Thang Máy Theo Thương Hiệu Phổ Biến
Mỗi thương hiệu thang máy gia đình thường có những đặc điểm bản vẽ riêng biệt, phản ánh công nghệ và thiết kế đặc trưng của họ. Ví dụ, các thương hiệu như Cibes hay Kalea, vốn nổi tiếng với các giải pháp thang máy không phòng máy hoặc thang máy gia đình dạng cabin kính, sẽ có bản vẽ chi tiết về hệ thống dẫn động trục vít hoặc hệ thống thủy lực, cũng như yêu cầu về kết cấu và thẩm mỹ riêng. Các hãng này thường cung cấp các tùy chọn thiết kế đa dạng, cho phép tùy chỉnh màu sắc, vật liệu cabin và loại cửa, tất cả đều được thể hiện rõ trên bản vẽ kỹ thuật.
Làm Sao Để Có Bản Vẽ Thang Máy Gia Đình Chi Tiết Cho Ngôi Nhà Của Bạn?
Để có được bản vẽ thang máy gia đình chi tiết cho ngôi nhà của mình, quy trình đầu tiên là liên hệ với các nhà cung cấp hoặc công ty tư vấn thang máy uy tín. Bạn cần cung cấp thông tin về nhu cầu sử dụng, không gian lắp đặt (có thể bao gồm bản vẽ mặt bằng của ngôi nhà), và các yêu cầu đặc biệt khác. Dựa trên đó, đội ngũ kỹ thuật sẽ tiến hành khảo sát thực tế và thiết kế bản vẽ kỹ thuật phù hợp.
Sau khi nhận được bản vẽ sơ bộ, bạn nên thảo luận kỹ lưỡng với chuyên gia để điều chỉnh cho đến khi hoàn toàn hài lòng. Nếu bạn muốn một giải pháp độc đáo, có thể yêu cầu thiết kế riêng (customized design), các kỹ sư sẽ tạo ra bản vẽ chi tiết theo yêu cầu riêng của bạn, đảm bảo sự hài hòa về công năng và thẩm mỹ với ngôi nhà.
